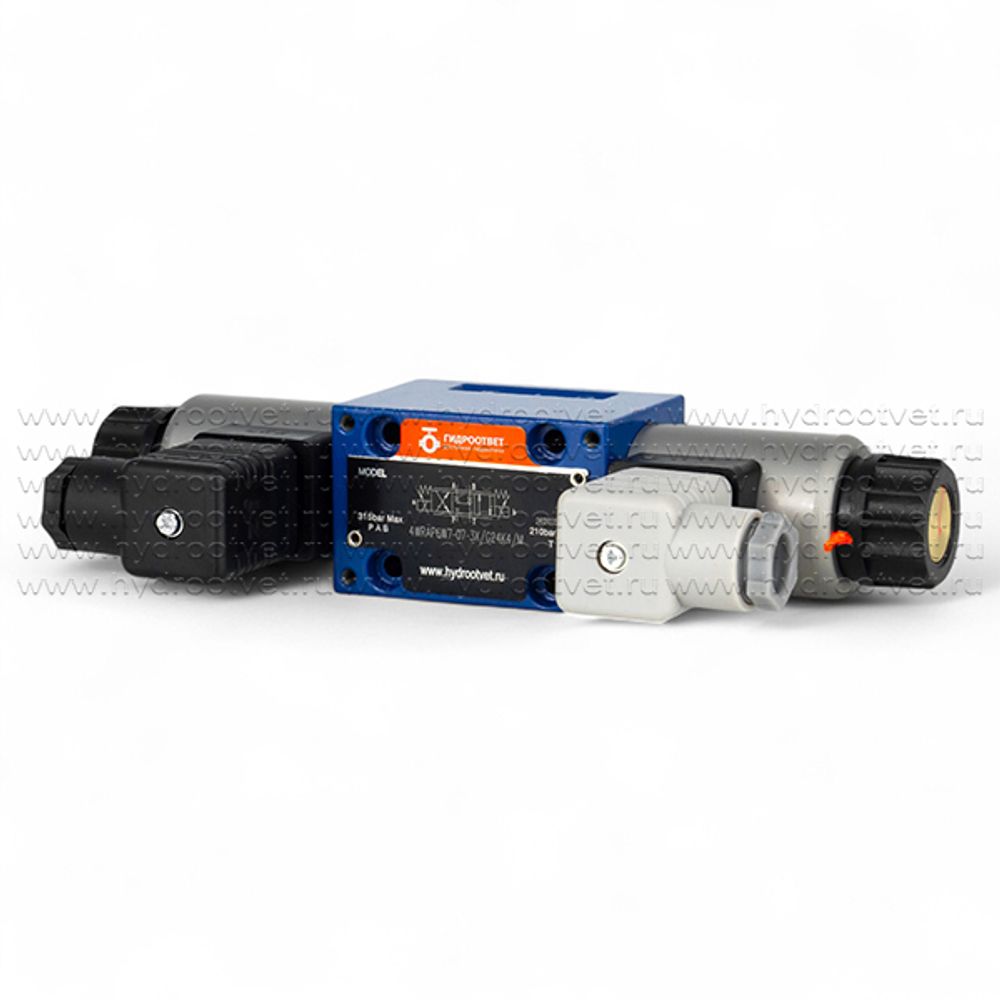

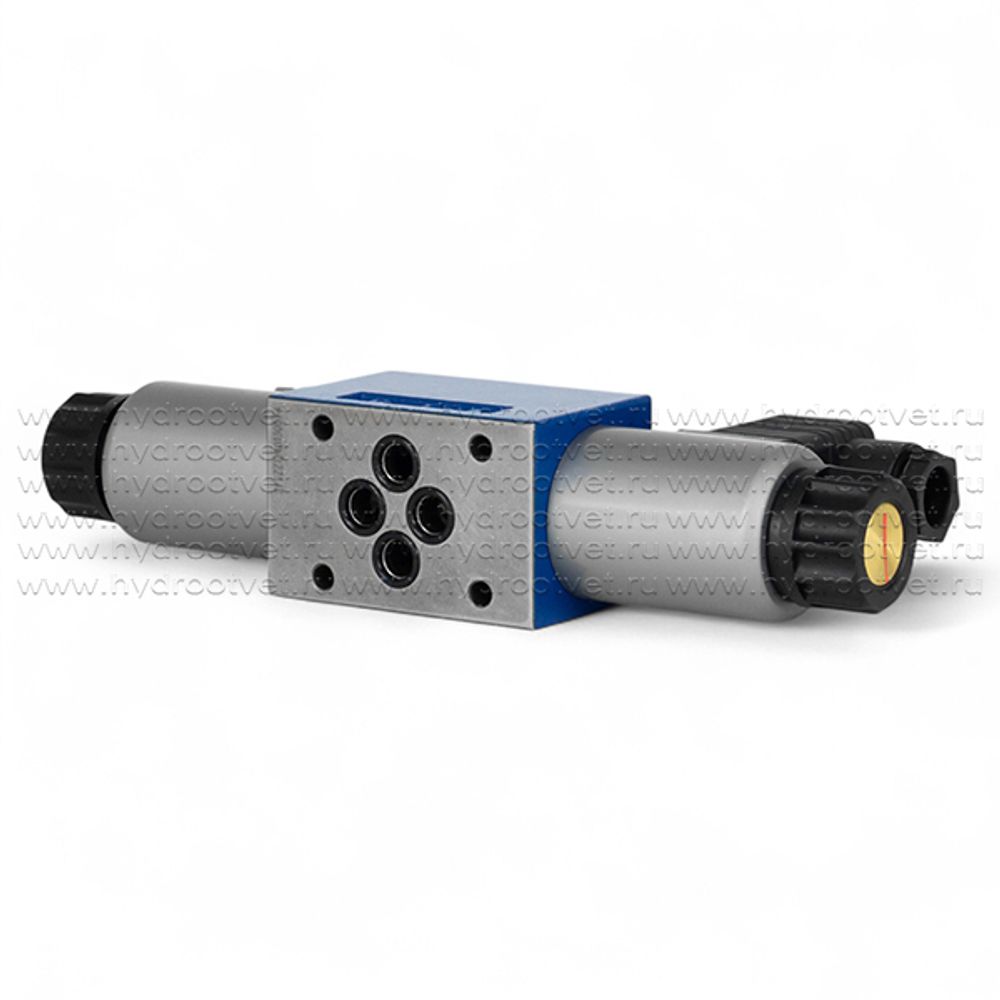

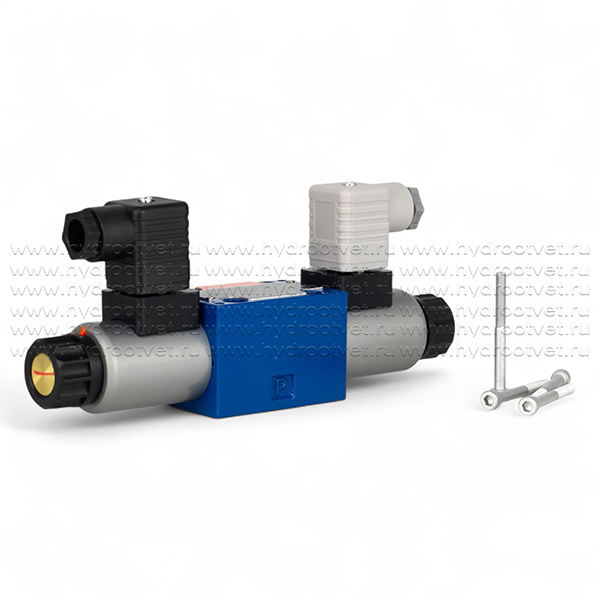

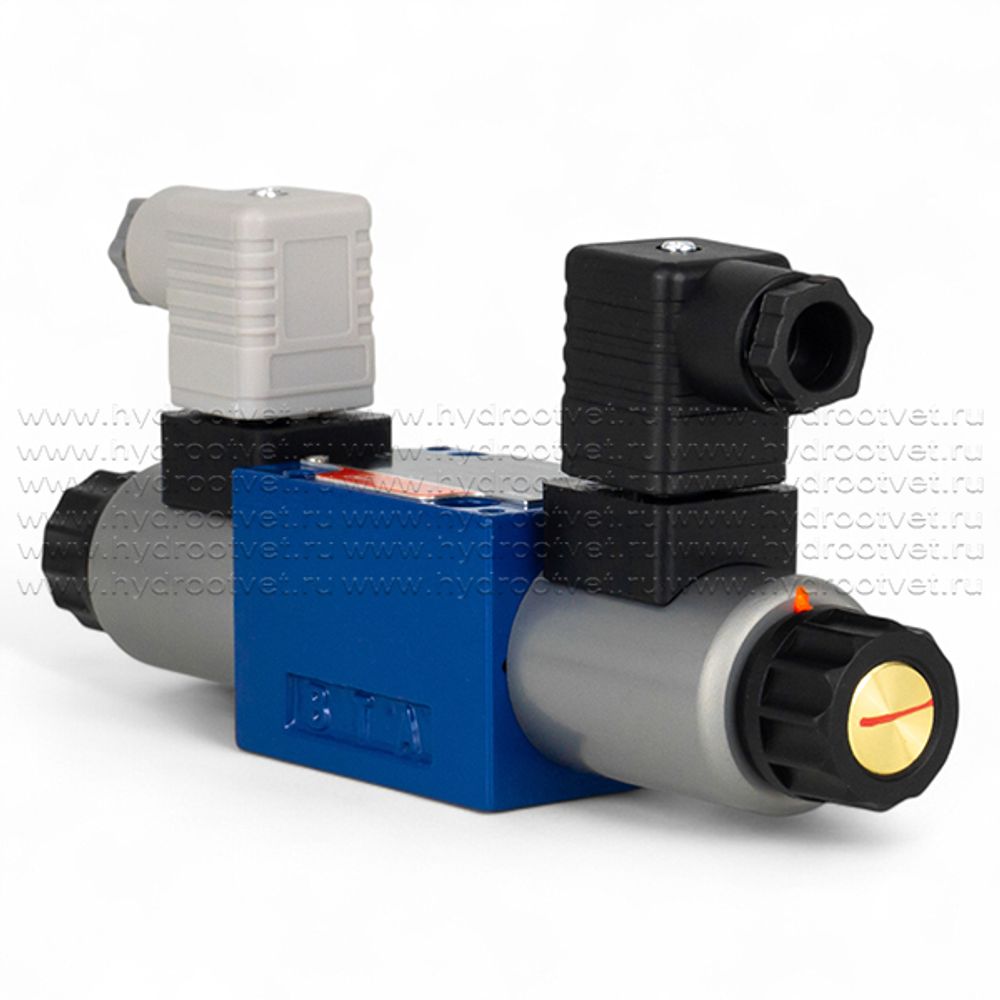

Клапан с пропорциональным электрическим управлением 4WRAP6W7 типоразмера Ду6 с номинальным расходом до 7 л/мин служит для бесступенчатого регулирования скорости и направления движения гидроцилиндра. Дросселирующие распределители 4WRAP6W7-07-3X/G24K4/M устанавливаются на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03) в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Встроенный усилитель у клапана 4WRAP6W7 отсутствует. При отсутствии жестких условий эксплуатации рекомендуется применять клапаны со встроенным усилителем. Все пропорциональные гидравлические клапаны 4WRAP6W7 проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 44WRAP6W7-07-3X/G24K4/M производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Является пилотным (управляющим) клапаном для пропорциональных гидрораспределителей модели 4WRKE

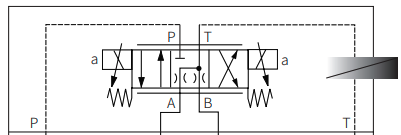

Управляющий клапан, тип 4WRAP 6 W7.3X/G24... (1-я ступень)

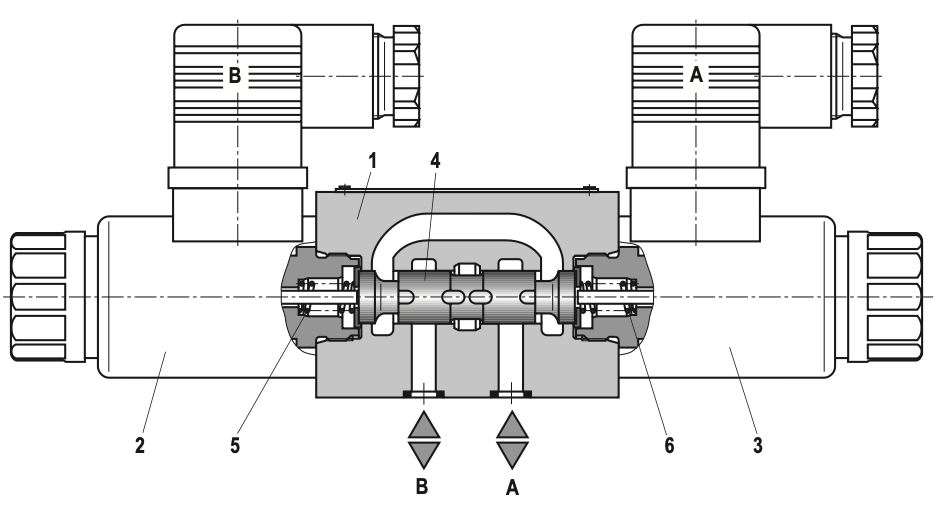

Управляющий клапан представляет собой пропорциональный клапан прямого действия. Геометрия дросселирующей кромки была оптимизирована для применения в качестве управляющего клапана для пропорционального распределителя, тип 4WRKE. Пропорционально регулируемые электромагниты представляют собой герметичные электромагниты постоянного напряжения, работающие в масле, со съемными катушками. Они служат для пропорционального преобразования тока в механическое усилие. Увеличение силы тока приводит к повышенным усилиям электромагнита. Настроенное усилие электромагнита остается постоянным в течение всего хода регулирования. Основными компонентами управляющего клапана являются корпус (1), пропорционально регулируемые электромагниты (2 и 3), управляющий золотник (4) и пружины (5 и 6). В незадействованном состоянии обе выходные магистрали соединены с баком. При возбуждении одного из двух электромагнитов (2 или 3) магнитная сила перемещает управляющий золотник клапана (4) против пружины (5 или 6). После преодоления диапазона перекрытия соединение одной из выходных магистралей с баком блокируется и происходит соединение с полостью давления. Направление объемного расхода от Р к полости управления основной ступени.
