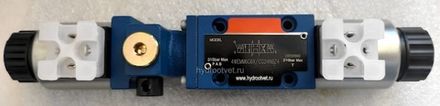

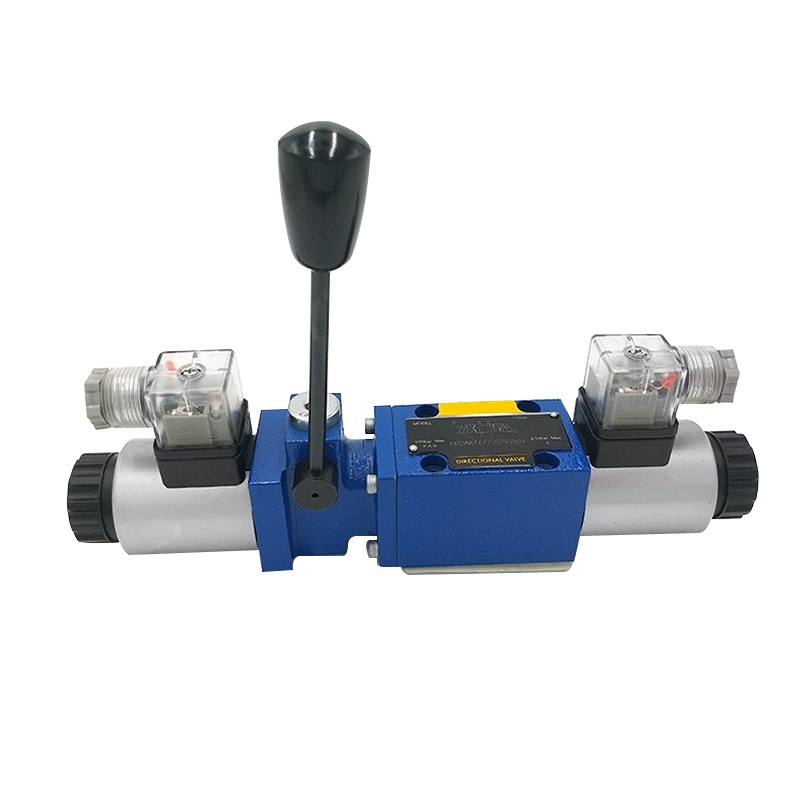

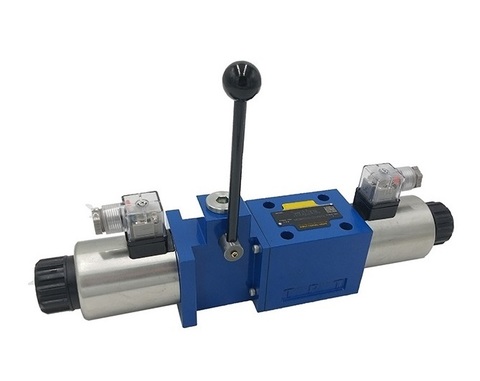

4WEMM6,10 - Гидрораспределители золотниковые Ду6, 10 с электроуправлением и ручным управлением рычагом

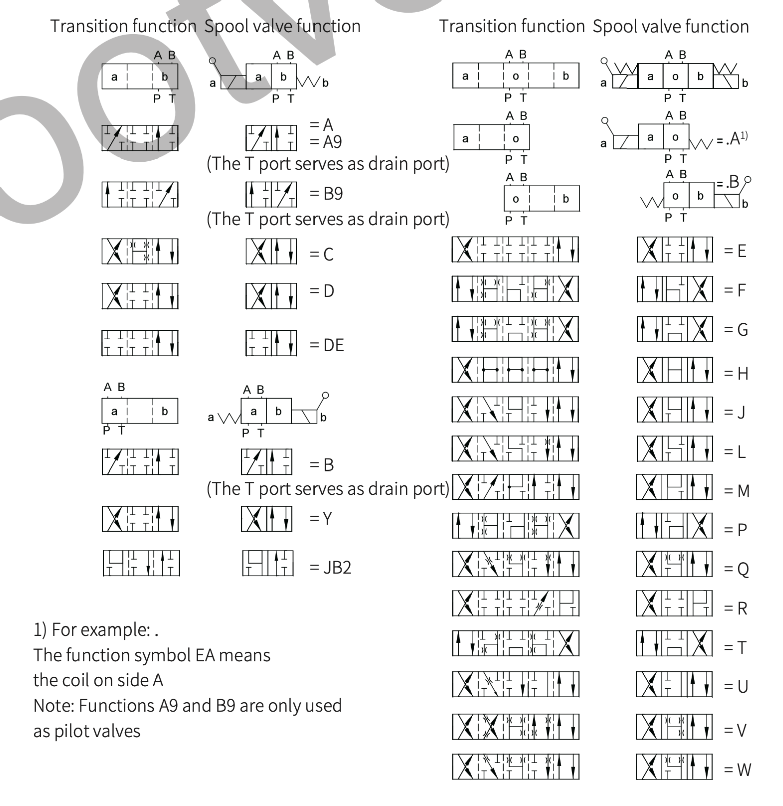

Клапаны 4WEММ - гидрораспределители 4/3, 4/2 и 3/2 с электромагнитами постоянного или переменного тока и, одновременно, рычагами для ручного переключения клапанов. Распределители WEMM предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Имеют множество вариантов схем распределения потоков. Распределитель 4WEMM устанавливается на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03) и Ду10 (CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны 4WEММ производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры.
Типоразмер 6, 10
Серия изделия 6X, 3Х
Макс. рабочее давление 350 бар
Максимальный расход: 120 л/мин

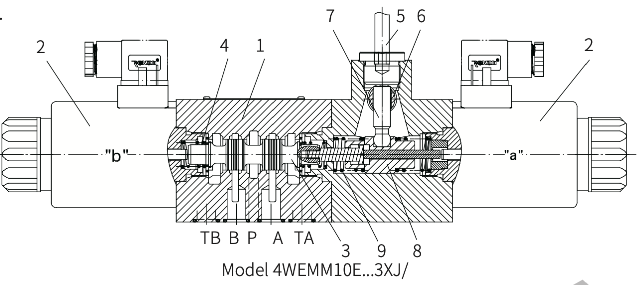

Распределительный клапан WEMM представляет собой золотниковый клапан, функционирование которого осуществляется посредством соленоида и ручки управления. Этот клапан отвечает за управление открытием, закрытием и направлением потока жидкости. Клапан состоит из нескольких ключевых элементов: корпуса клапана (1), одного или двух соленоидов (2), самого золотника клапана (3), пружины сброса (4) и устройства ручного управления. Соленоид функционирует следующим образом: когда он обесточен, золотник клапана (3) удерживается в исходном положении с помощью пружины возврата. Воздействие соленоида (2) на золотник клапана (3) приводит к его перемещению из исходного положения в конечное. В результате масло под давлением направляется из P в A и из B в T, либо из P в B и из A в T. После отключения соленоида (2) пружина возврата (4) возвращает золотник клапана (3) в исходное положение. Управление вспомогательной ручкой позволяет осуществлять контроль над клапаном. В случае отключения соленоида, золотник клапана (3) может быть перемещён с помощью вспомогательной рукоятки. Для этого необходимо повернуть вспомогательную рукоятку (5) в правую сторону, чтобы рабочее усилие воздействовало на золотник клапана (3) через шпиндель (6), сердечник шарового крана (7) и направляющую втулку (8), вызывая его смещение влево. После возвращения вспомогательной рукоятки (5) в исходное положение, золотник клапана (3) возвращается в своё первоначальное положение под действием возвратной пружины (9).
Распределительный клапан WEMM представляет собой золотниковый клапан, функционирование которого осуществляется посредством соленоида и ручки управления. Этот клапан отвечает за управление открытием, закрытием и направлением потока жидкости. Клапан состоит из нескольких ключевых элементов: корпуса клапана (1), одного или двух соленоидов (2), самого золотника клапана (3), пружины сброса (4) и устройства ручного управления. Соленоид функционирует следующим образом: когда он обесточен, золотник клапана (3) удерживается в исходном положении с помощью пружины возврата. Воздействие соленоида (2) на золотник клапана (3) приводит к его перемещению из исходного положения в конечное. В результате масло под давлением направляется из P в A и из B в T, либо из P в B и из A в T. После отключения соленоида (2) пружина возврата (4) возвращает золотник клапана (3) в исходное положение. Управление вспомогательной ручкой позволяет осуществлять контроль над клапаном. В случае отключения соленоида, золотник клапана (3) может быть перемещён с помощью вспомогательной рукоятки. Для этого необходимо повернуть вспомогательную рукоятку (5) в правую сторону, чтобы рабочее усилие воздействовало на золотник клапана (3) через шпиндель (6), сердечник шарового крана (7) и направляющую втулку (8), вызывая его смещение влево. После возвращения вспомогательной рукоятки (5) в исходное положение, золотник клапана (3) возвращается в своё первоначальное положение под действием возвратной пружины (9).
Типоразмер 6

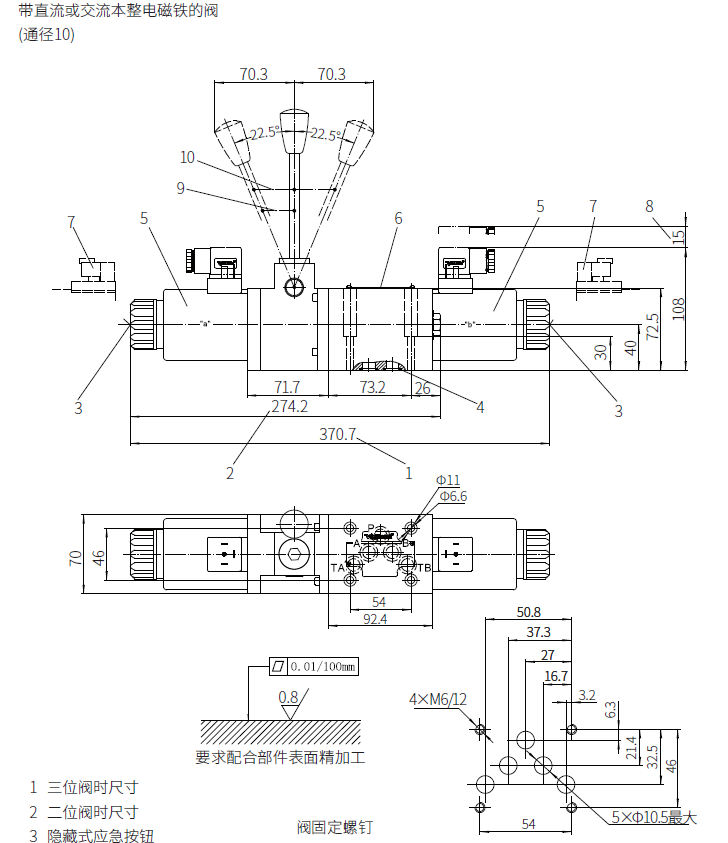

Типоразмер 10
На сайте представлены далеко не все варианты клапанов 4WEММ, которые мы можем предоставить или подобрать замену.
Если Вы нашли нужный код клапана в списке или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
