Электромагниты для распределителей WE6 и WE10
В наличии поддерживаются сменные катушки постоянного и переменного тока для гидравлических распределителей 4WE6 и 4WE10. Электромагниты имеют те же посадочные размеры, что и оригинальные катушки Рексрот. Их взаимозаменяемость относительно работоспособности подтверждена опытом эксплуатации.

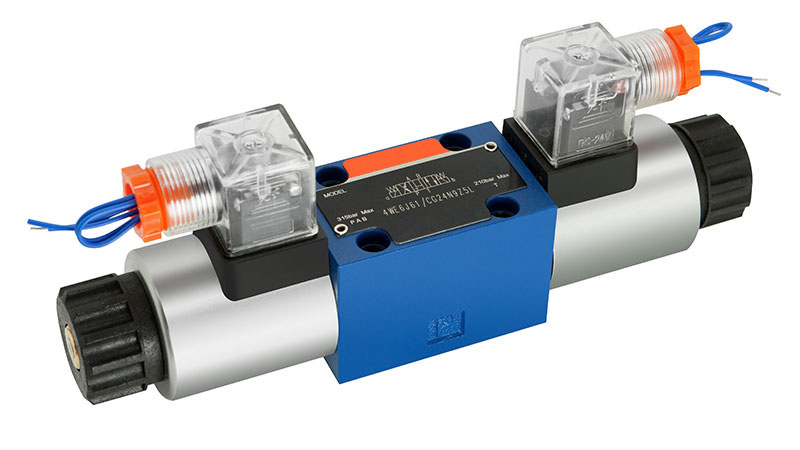

Для распределителей CETOP03 (6 мм диаметр условного прохода) - 4WE6
| Форма электромагнитов разных видов | ||
| Тип | Напряжение | Картинка |
|
DC |
12В или 24В |
|
|
AC |
110В-50Гц или 220В-50Гц |
|
|
Выпрямленный ток |
110В или 220В выпрямленного тока |
|
Для распределителей CETOP05 (10 мм диаметр условного прохода) - 4WE10
| Форма электромагнитов разных видов | ||
| Тип | Напряжение | Картинка |
|
DC |
12В или 24В |
|
|
AC |
110В-50Гц или 220В-50Гц |
|
|
Выпрямленный ток |
110В или 220В выпрямленного тока |
|
Для распределителей CETOP03 (6 мм диаметр условного прохода) - 4WE6
| Форма электромагнитов разных видов | ||
| Тип | Напряжение | Картинка |
|
DC |
12В или 24В |
|
|
AC |
110В-50Гц или 220В-50Гц |
|
|
Выпрямленный ток |
110В или 220В выпрямленного тока |
|
Для распределителей CETOP05 (10 мм диаметр условного прохода) - 4WE10
| Форма электромагнитов разных видов | ||
| Тип | Напряжение | Картинка |
|
DC |
12В или 24В |
|
|
AC |
110В-50Гц или 220В-50Гц |
|
|
Выпрямленный ток |
110В или 220В выпрямленного тока |
|
| Артикул Рексрот | Код Рексрот | Код ЗАКАЗА аналога | Описание |
| R900021389 | MAGNETSPULEGZ45-424V | Coil D24 for WE6 | Катушка 24В постоянного тока (DC) для распределителей 4WE6 |

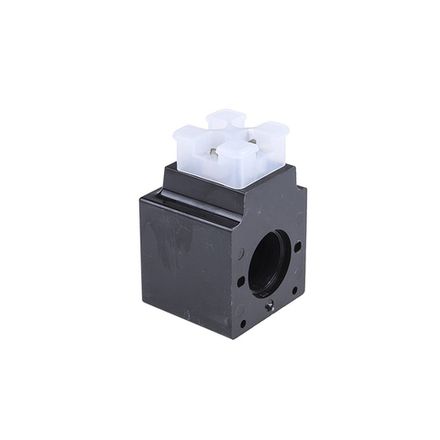

| R900020175 | MAGNETSPULEWZ45-4-L110V-50/60HZ& | Coil W110 for WE6 | Катушка 110В переменного тока (AC) для распределителей 4WE6 |
| R900071030 | MAGNETSPULEWZ45-4230V-50/60HZ | Coil W230 for WE6 | Катушка 220В переменного тока (AC) для распределителей 4WE6 |
| Артикул Рексрот | Код Рексрот | Код ЗАКАЗА аналога | Описание |
| R900019793 | MAGNETSPULEGZ63-424V | Coil D24 for WE10 | Катушка 24В постоянного тока (DC) для распределителей 4WE10 |
| R900019816 | MAGNETSPULEWZ65-4-L110V-50/60HZ& | Coil W110 for WE10 | Катушка 110В переменного тока (AC) для распределителей 4WE10 |
| R900071037 | MAGNETSPULEWZ65-4-L230V-50/60HZ | Coil W230 for WE10 | Катушка 220В переменного тока (AC) для распределителей 4WE10 |
Электрические характеристики соленоидов клапана 4WE6
| Вид тока | Постоянный ток | Переменный ток 50 Гц | |
| Величины напряжений, В | 12, 24 | 110, 220 | |
| Допустимое отклонение напряжения (номинальное напряжение), % | ±10-15 | ||
| Потребляемая мощность, Вт | 30 | – | |
| Мощность на удержание, ВА | – | 50 | |
| Мощность включения, ВА | – | 220 | |
| Устойчивый тепловой баланс (ED) % | 100 | ||
| Максимальная частота включений 1/ч | 15000 | 7200 | |
| Максимальная температура поверхности катушки °C | 120 | 180 | |
| Тип защиты согласно DIN EN 60529 | – с разъемом "K4" | IP 65 (с установленным и зафиксированным штекером) | |
Электрические характеристики соленоидов клапана 4WE10
| Вид тока | Постоянный ток | Переменный ток 50 Гц | |
| Величины напряжений, В | 12, 24 | 110, 220 | |
| Допустимое отклонение напряжения (номинальное напряжение), % | ±10-15 | ||
| Потребляемая мощность, Вт | 30 | – | |
| Мощность на удержание, ВА | – | 50 | |
| Мощность включения, ВА | – | 220 | |
| Устойчивый тепловой баланс (ED) % | 100 | ||
| Максимальная частота включений 1/ч | 15000 | 7200 | |
| Максимальная температура поверхности катушки °C | 120 | 180 | |
| Тип защиты согласно DIN EN 60529 | с разъемом "K4", | IP 65 (с установленным и зафиксированным штекером) | |
Учитывая возникающие температуры на поверхности катушек (электромагнитов), необходимо соблюдать европейские стандарты ISO 13732 и EN 982! Указанная температура поверхности при применении электромагнитов переменного тока соответствует бесперебойной работе катушки. В случае неисправности (например,. при блокировке золотника) температура поверхности может подниматься выше 180 °C. Поэтому гидросистему следует перепроверить относительно возможных опасностей с учетом температуры воспламенения рабочей жидкости. Для защиты необходимо использовать линейные защитные автоматы, если возникновение взрывоопасной ситуации нельзя исключить иным способом. Таким образом температуру поверхности в случае неисправности можно ограничить макс. 220 °C.
На сайте представлены далеко не все варианты электромагнитов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов соленойдов Bosch Rexroth для клапанов 4WE6 и 4WE10, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код катушки в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900019817 | SPULE WZ65-4-L 200V-50/60HZ + 220V-60HZ |
| R900019859 | SPULE WZ65-4 48V-50/60HZ |
| R900019857 | SPULE WZ65-4 24V-50/60HZ |
| R900019861 | SPULE WZ65-4 240V-50/60HZ |
| R900019860 | SPULE WZ65-4 127V-50/60HZ |
| R900219603 | SPULE WZ65-3 230V-50/60HZ |
| R900219604 | SPULE WZ65-3 200V-50/60HZ& |
| R900219602 | SPULE WZ65-3 110V-50/ & |
| R900207360 | SPULE WZ45-4 48V-50/60HZ |
| R900077795 | SPULE WZ45-4 24V-50/60HZ |
| R900207086 | SPULE WZ45-4 115V-50/60HZ |
| R900021465 | SPULE WZ45-3-L 220V-50/ & |
| R900071035 | SPULE WZ45-3 230V-50/60HZ |
| R900021464 | SPULE WZ45-3 110V & |
| R900019850 | SPULE GZ63-4 96V |
| R900019852 | SPULE GZ63-4 60V |
| R900019853 | SPULE GZ63-4 48V |
| R900019794 | SPULE GZ63-4 26V |
| R900225911 | SPULE GZ63-4 24V PL |
| R900019797 | SPULE GZ63-4 220V |
| R900071041 | SPULE GZ63-4 205V |
| R900019792 | SPULE GZ63-4 12V K4K |
| R900019849 | SPULE GZ63-4 125V |
| R900019795 | SPULE GZ63-4 110V |
| R900217812 | SPULE GZ63-3 24V |
| R900217818 | SPULE GZ63-3 205V |
| R900217808 | SPULE GZ63-3 110V |
| R900701241 | SPULE GZ63-16 24V |
| R900227426 | SPULE GZ45S-4 26V |
| R900069998 | SPULE GZ45-5 26V |
| R900069997 | SPULE GZ45-5 24V |
| R900021392 | SPULE GZ45-4 96V |
| R900021554 | SPULE GZ45-4 48V |
| R900022479 | SPULE GZ45-4 28V |
| R900704191 | SPULE GZ45-4 26V K4K |
| R901104847 | SPULE GZ45-4 24V PL |
| R900221884 | SPULE GZ45-4 24V K4K |
| R900021396 | SPULE GZ45-4 220V |
| R900071036 | SPULE GZ45-4 205V |
| R901009106 | SPULE GZ45-4 140V |
| R900704261 | SPULE GZ45-4 12V K4K |
| R900021388 | SPULE GZ45-4 12V |
| R900021543 | SPULE GZ45-4 125V |
| R900721221 | SPULE GZ45-32 24V+L=300MM |
| R900075384 | SPULE GZ45-3 48V |
| R900021463 | SPULE GZ45-3 24V |
| R900072928 | SPULE GZ45-3 110V |
| R901022515 | SPULE GZ45-2 24VDC 17W |
| R900787953 | SPULE GZ45-19 24VDC |
| R900991798 | SPULE GZ45-16 24VDC 8W |
| R900991797 | SPULE GZ45-16 24VDC |
| R900213337 | SPULE GZ45-12 24V SPEZ |
| R900206363 | SPULE GZ45-11- 26V SPEZ. |
| R900089437 | SPULE GZ45-10- 12V SPEZ. |
| R901080794 | SPULE GZ38-4 24V |
| R900315819 | SPULE GZ37-5 24VDC 22W |
| R900315818 | SPULE GZ37-5 12VDC 22W |
| R900704587 | SPULE GZ37-4 96VDC 24W |
| R900991121 | SPULE GZ37-4 24VDC 22W |
| R900704588 | SPULE GZ37-4 205VDC |
| R900991678 | SPULE GZ37-4 12VDC 22W |
| R900729190 | SPULE GZ37-32 24VDC 22W |
| R900729189 | SPULE GZ37-32 12VDC 22W |
| R900021864 | SPULE GZ36-4-A 24V |
| R900754548 | SPULE GZ34-4 24V |
| R901017601 | SPULE GZ33-5 24VDC 18W |
| R901017599 | SPULE GZ33-5 12VDC 18W |
| R901017511 | SPULE GZ33-4 24VDC 18W |
| R901017496 | SPULE GZ33-4 12VDC 18W |
| R901017592 | SPULE GZ33-32 24VDC 18W |
| R901017590 | SPULE GZ33-32 12VDC 18W |
| R900089842 | SPULE GP63 Z4- 5,5 OHM |
| R900230636 | SPULE GP63 Z4- 4,1 OHM |
| R900020212 | SPULE GP63 Z4- 2,0 OHM |
| R900723303 | SPULE GP63 Z3- 3,7 OHM |
| R901022683 | SPULE GP45 Z5- 7,2 OHM |
| R901022174 | SPULE GP45 Z4- 7,2 OHM |
| R900989705 | SPULE GP45 Z4- 5,0 OHM |
| R900021563 | SPULE GP45 Z4- 2,0 OHM |
| R900989707 | SPULE GP45 Z3- 5,0 OHM |
| R900723301 | SPULE GP45 Z3- 2,7 OHM |
| R900021562 | SPULE GP45 Z3- 2,0 OHM |
| R901002319 | SPULE GP37 Z4- 4,8 OHM |
| R901003055 | SPULE GP37 K40- 2,3 OHM |
| R901050010 | SPULE GP37 K40- 11,5 OHM |
| R901003026 | SPULE GP37 C4- 4,8 OHM |
| R901003044 | SPULE GP37 C4- 2,3 OHM |
| R901049963 | SPULE GP37 C4- 11,5 OHM |
