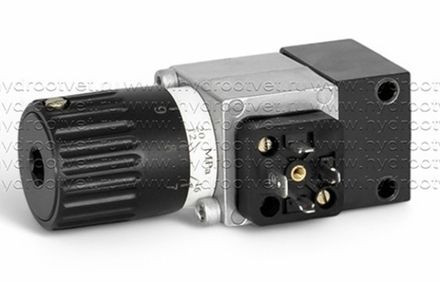

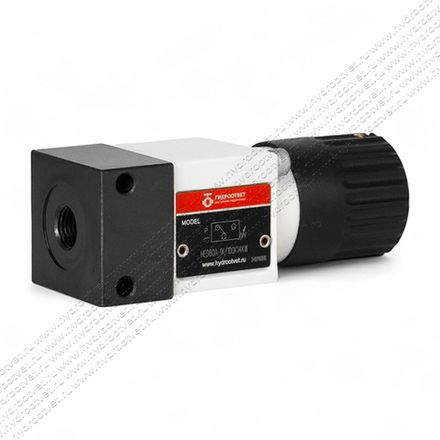

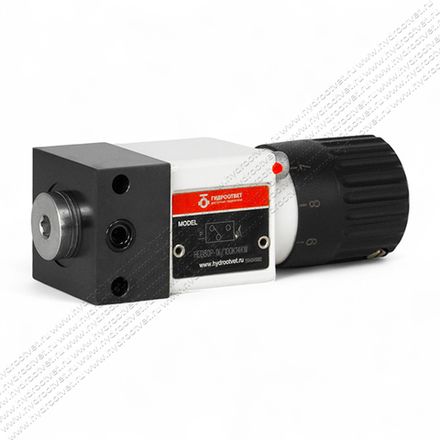

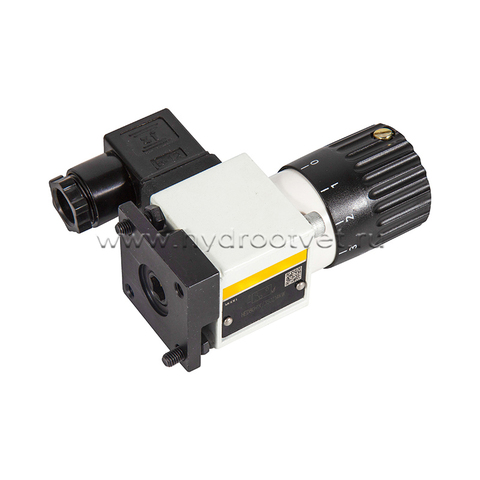

HED8 - Реле давление поршневое
Гидроэлектрические реле давления поршневого типа HED8 применяются для включения и выключения электроцепи. Реле давления HED8 можно применять в качестве управляющего или контрольного устройства для системы управления. Реле давления HED8 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного реле известного немецкого бренда.
Серия изделия 1X
Макс. рабочее давление 350 бар
Также для заказа доступно реле давления HED4 (имеет другие посадочные размеры).
Особенности:
- для установки на плите
- для присоединения трубопроводов
- как секционный элемент по Lochbild DIN 24340 J4
- для наборного монтажа
- 5 уровня давления
- 4 элемента настройки:
- винт с внутренним шестигранником, с колпачком или без него (колпачек может пломбироваться)
- винт с внутренним шестигранником и шкалой, с колпачком или без него
- кнопка вращающаяся со шкалой
- кнопка вращающаяся со шкалой, запираемая
Конструкция, функционирование

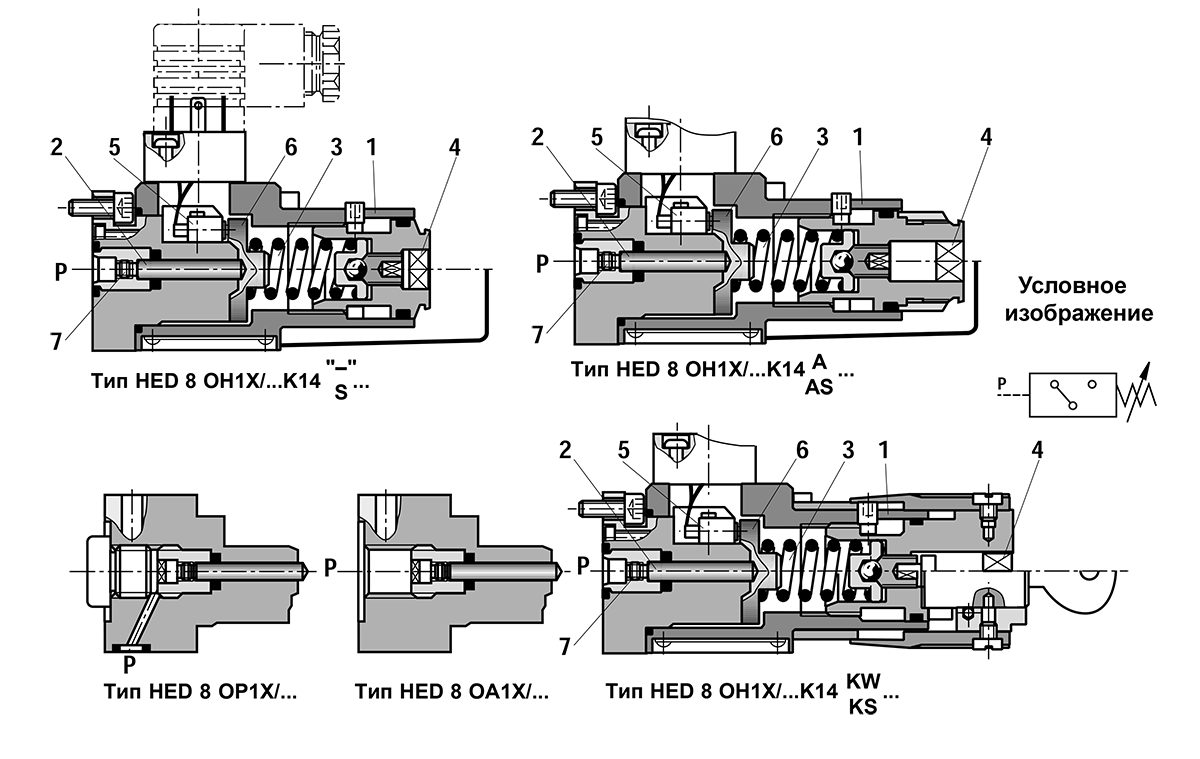

Реле давления типа HED 8 имеет плунжерную конструкцию. Его основными частями являются корпус (1), золотник (2), пружина (3), элемент настройки (4) и микропереключатель (5). При давлениях ниже давления настройки микропереключатель (5) нажат. Возростающее давление через дроссель (7) действует на торец золотника (2) и перемещает его, нажимая пружину (3). При этом микропереключатель (5) освобождается и осуществляет замыкание или размыкание линии, в зависимости от его подключения. Опорная шайба (6) пружины имеет упор в обоих направлениях, что предохраняет микропереключатель при резком сбросе давления и пружину - при превышении допустимого давления.
Рекомендации:
Для повышения ресурса реле давления следует:
- неустанавливать его в зоне вибрации,
- защищать его от всплесков давления.
Размер устанавливаемого в серии демпфирующего дросселя (7) может быть изменен в соответствии с требуемой степенью демпфирования.
Особенности:
- для установки на плите
- для присоединения трубопроводов
- как секционный элемент по Lochbild DIN 24340 J4
- для наборного монтажа
- 5 уровня давления
- 4 элемента настройки:
- винт с внутренним шестигранником, с колпачком или без него (колпачек может пломбироваться)
- винт с внутренним шестигранником и шкалой, с колпачком или без него
- кнопка вращающаяся со шкалой
- кнопка вращающаяся со шкалой, запираемая
Конструкция, функционирование
Реле давления типа HED 8 имеет плунжерную конструкцию. Его основными частями являются корпус (1), золотник (2), пружина (3), элемент настройки (4) и микропереключатель (5). При давлениях ниже давления настройки микропереключатель (5) нажат. Возростающее давление через дроссель (7) действует на торец золотника (2) и перемещает его, нажимая пружину (3). При этом микропереключатель (5) освобождается и осуществляет замыкание или размыкание линии, в зависимости от его подключения. Опорная шайба (6) пружины имеет упор в обоих направлениях, что предохраняет микропереключатель при резком сбросе давления и пружину - при превышении допустимого давления.
Рекомендации:
Для повышения ресурса реле давления следует:
- неустанавливать его в зоне вибрации,
- защищать его от всплесков давления.
Размер устанавливаемого в серии демпфирующего дросселя (7) может быть изменен в соответствии с требуемой степенью демпфирования.
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 |
| Температура рабочей жидкости, °C | – 30 ... + 80 (для уплотнений NBR) |
| Диапазон вязкости, мм2/с | 10 ... 800 |
| Чистота рабочей жидкости | Максимально допустимая загрязненность - класс 9 по NAS 1638 . Мы рекомендуем соответствующий фильтр с коэффициентом фильтрации b10 ³ 75. |
| Точность Масса срабатывания (повторяемость) | < ± 1 % максимального давления настройки |
| Допустимая частота включений, 1/час | 4800 |
| Масса, кг | 0,8 |
Диапазоны давлений настройки
| Уровень давлений | Макс. допустимое давление, бар | Диапазон настраиваем.давл., бар |
| 50 | 350 | 2 до 50 |
| 100 | 350 | 4 до 100 |
| 200 | 350 | 5 до 200 |
| 350 | 500 | 8 до 350 |
Электрические параметры
| Подключение | штекерное соед.по DIN43650, тип A, 3-х полярное+PE |
| Макс. сечение в подключении, мм2 | 1,5 |
| Макс.нагрузка на контакты – переменный ток (VAC) | 250 V; 5 A |
| – постоянный ток (VDC) | 50 V/1 A; 125 V/0,03 A; 250 V/0,02 A |
| Степень защиты по DIN 40 050 | IP 65 |
- Элемент настройки "KW"
- Элемент настройки "KS"
- Элемент настройки "–"
- Элемент настройки "S"
- Элемент настройки "A"
- Элемент настройки "AS"
- Уплотнительное кольцо R 5,28 x 1,78 x 1,78
- Уплотнительное О-кольцо 11 x 1,5 (уплотнительное R-кольцо 11,18 x 1,6 x 1,78) 2)
- Место для удаления ключа
- Место для снятия присоединительного штекера
- Шестигранник SW 27 (Элемент настройки"KS")
- Внутренний шестигранник SW 10

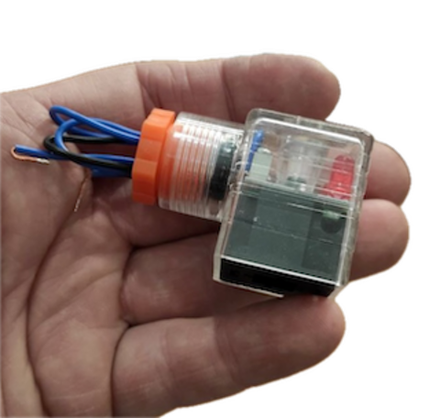

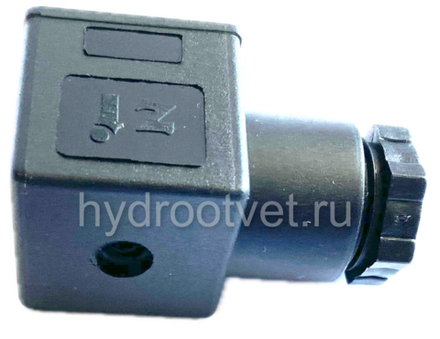

- Присоед.штекер без светодиода по DIN 43650 1)
- Присоед.штекер с светодиодом по DIN 43650 1)
- 2 крепежных винта M5 x 12 (M5 x 16) 2) DIN 912–10.9, Момент затяжки MA = 8,9 Нм ().
- Максимальный диаметр присоединительной поверхн. ответной детали (тип HED 8 OH1X/...)
- Максимальный диаметр присоединительной поверхн. ответной детали (тип HED 8 OP1X/...)
Крепежные винты (тип HED 8 OA и HED 8 OP) M5 x 50 DIN 912-10.9, Момент затяжки MA = 8,9 Нм, заказываются отдельно.
Трубная резьба "G" по ISO 228/1
- Реле давления HED 8 OH... для секционного монтажа (возможен монтаж со смещением 4 x 90°) Расположение реле давления от конструкции примыкающей монтажной плиты.
- Промежуточная плита типа HSZ6/HSZ10 для использования реле давления в секционном монтаже.
- Элементы секционного набора.
- Место для удаления ключа
- Место для удаления присоединительного штекера
Схемы подключения
Примеры подключения
