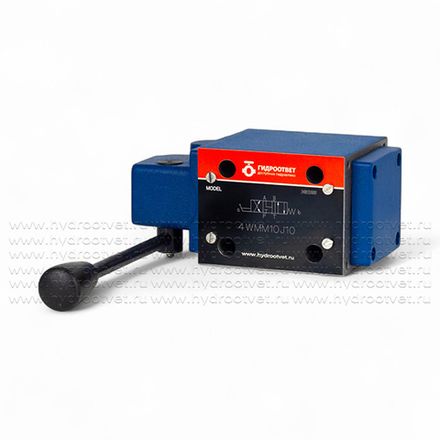

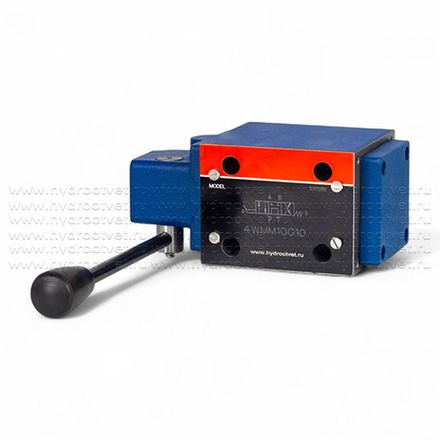

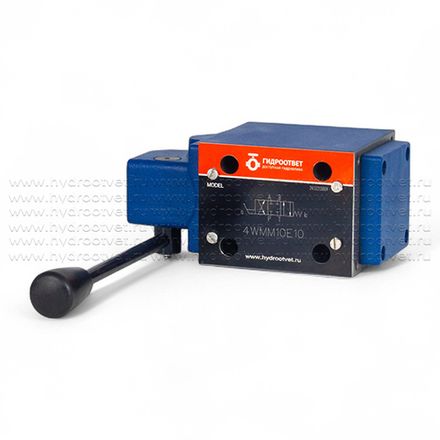

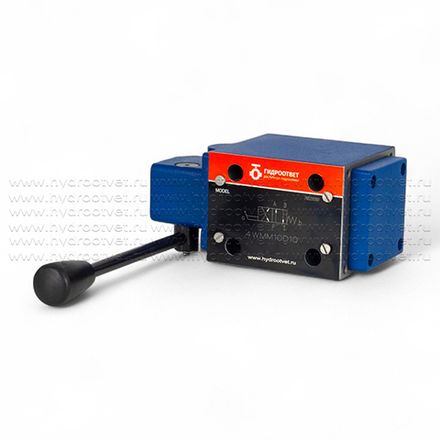

4WMM10 - Гидрораспределитель Ду 10 с ручным управлением
Гидрораспределители 4/3, 4/2 и 3/2 с ручным управлением от рычага предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Имеют множество вариантов схем распределения потоков. Распределитель WMM10 устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда и отечественного гидроаппарата ВММ10, 1РММ10.
Типоразмер 10
Серия 3X
Максимальное рабочее давление 315 бар
Максимальный расход 120 л/мин
Особенности:
- Золотниковый гидрораспределитель прямого управления
- Элементы управления: Рычаг
- Расположение присоединений согласно ISO 4401-05-04-0-05, NFPA T3.5.1 R2 и ANSI B93-7 D05

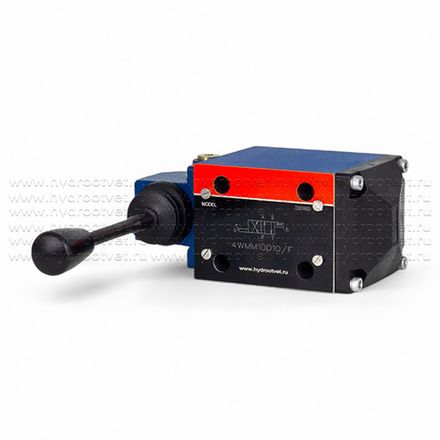

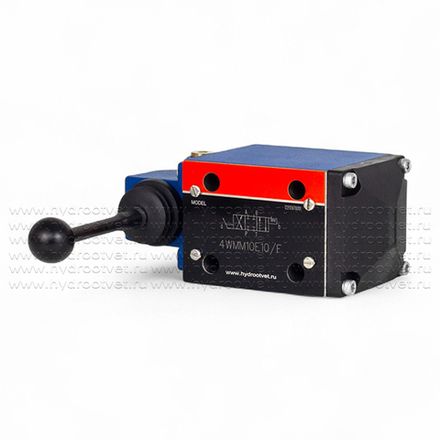

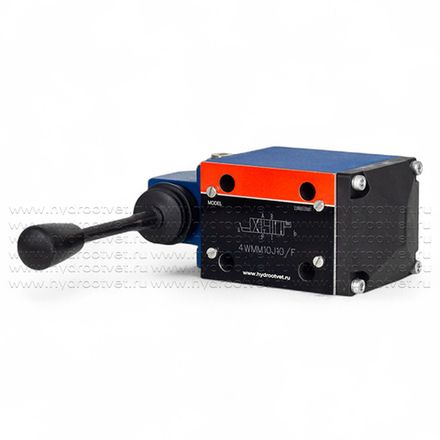

При применении гидрораспределителей со стопором (фиксатором), каждое положение золотника, согласно схеме распределения может фиксироваться.
Принцип действия и конструктивная схемаКлапаны типа WM. являются золотниковыми распределителями с механическим, ручным управлением. Они служат для управления пуском, остановом и направлением объемного расхода. Распределители состоят в основном из корпуса (1), исполнительного элемента (2.1) (толкатель с роликом, рукоятка, поворотная рукоятка) или двух исполнительных элементов (2.2) (гидравлический, пневматический приводной цилиндр), золотника (3), а также одной или двух возвратных пружин (4). В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4) – при повороте рукоятки стопором (5) – в среднем или исходном положении (за исключением импульсного золотника с гидравлическим и пневматическим управлением). Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение. |
 |
Особенности:
- Золотниковый гидрораспределитель прямого управления
- Элементы управления: Рычаг
- Расположение присоединений согласно ISO 4401-05-04-0-05, NFPA T3.5.1 R2 и ANSI B93-7 D05
При применении гидрораспределителей со стопором (фиксатором), каждое положение золотника, согласно схеме распределения может фиксироваться.
Принцип действия и конструктивная схемаКлапаны типа WM. являются золотниковыми распределителями с механическим, ручным управлением. Они служат для управления пуском, остановом и направлением объемного расхода. Распределители состоят в основном из корпуса (1), исполнительного элемента (2.1) (толкатель с роликом, рукоятка, поворотная рукоятка) или двух исполнительных элементов (2.2) (гидравлический, пневматический приводной цилиндр), золотника (3), а также одной или двух возвратных пружин (4). В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4) – при повороте рукоятки стопором (5) – в среднем или исходном положении (за исключением импульсного золотника с гидравлическим и пневматическим управлением). Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение. |
|
При применении гидрораспределителей со стопором (фиксатором), каждое положение золотника, согласно схеме распределения может фиксироваться.
Условные обозначения
Виды управления: механическое, ручное управление
Общие
| Тип клапана | WMM | ||
| Вес, кг | 3,8 | ||
| Приводное усилие | – Со стопором | N | от 16 до 23 |
| – С пружинным возвратом | N | от 20 до 27 | |
| Положение при установке | Любое | ||
| Диапазон температуры окружающей среды | °C | oт –30 до +80 (уплотнения из NBR) | |
Гидравлические (механическое, ручное управление)
| Максимальное рабочее Давление | – Порт A, B, P, | 315 |
| – Порт T, бар | 160 При наличии символа A или B порт T должен ис- пользоваться как порт утечки, если рабочее дав- ление превышает допустимое сливное давление. | |
| Максимальный объемный расход, л/мин | 120 | |
| Сечение потока (переключаемое положение 0) | Условное обозначение золотника V, мм2 | 11 (A/B → T); 10,3 (P → A/B) |
| Условное обозначение золотника W, мм2 | 2,5 (A/B → T) | |
| Условное обозначение золотника Q, мм2 | 5,5 (A/B → T) | |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524 | |
| Диапазон температуры рабочей жидкости, °C | oт –30 до +80 (уплотнения из NBR) | |
| Диапазон вязкости, мм2/с | 2,8 – 500 | |
| Максимально доп. степень загрязнения рабочей жидкости, класс чистоты согласно ISO 4406 (c) | Класс 20/18/15 3) | |
1) В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Благодаря эффективной фильтрации снижается вероятность повреждений и продлевается срок службы компонентов.
Предельные характеристики (измерения получены от HLP46,Jмасло ( = 190 SUS)= 40 °C ± 5 °C
Указанные предельные характеристики переключения выключателя действительны при использовании двух направлений потоков жидкости (например, одновременно при потоке из P в A и возвратном потоке из B в T).
Под влиянием гидродинамических сил, действующих внутри клапанов, только при одном направлении потока жидкости (например, из P в A при блокировке порта B) значительно уменьшается допустимая предельная характеристика переключения выключателя!
1. 2-Позиционные клапаны, условное обозначение золотника B, Y, EB...
2. 2-Позиционные клапаны, условное обозначение золотника A, C, D, EA...
3. 3-Позиционные клапаны
4. Крышка или рукоятка для 2-позиционного клапана, условное обозначение золотника B, Y, EB…
8. Заводская табличка
9. Одинаковые уплотнительные кольца для присоединений A, B, P, TA, TB
10. Дополнительное присоединение T (TB) на выбор может использоваться в просверленных блоках
11. Расположение присоединений согласно ISO 4401-05-04-0-05, NFPA T3.5.1 R2 и ANSI B93-7 D05
