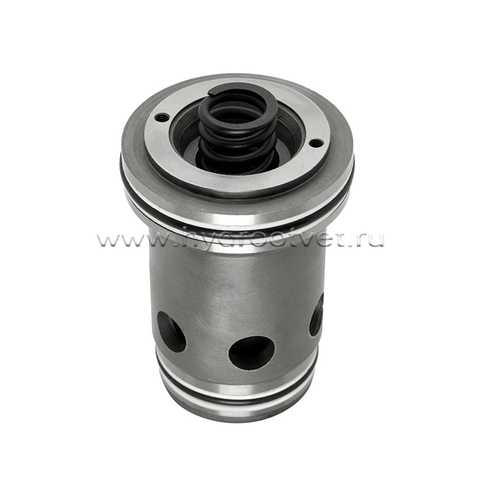

LC картридж - распределители
Встраиваемые клапаны типа LC применяются для установки в гидроблок по стандарту DlN ISO 7368. При помощи данных логических клапанов реализуются различные функции управления потоком рабочей жидкости в плане его направления (распределения). Встраиваемые клапаны LC применяются совместно с соответствующими клапанами-крышками LFA требуемого типоразмера, которые, как правило имеют различные пилотные клапаны управления (золотниковые или седельные распределители) Ду6. Реализация гидросхем с применением логических элементов LC экономически целесообразна при расходах пропорциональных Ду16 и выше.
Типоразмер 16 - 63
Серия изделия 7X
Макс. рабочее давление 420 бар
Максимальный расход: 3000 л/мин
Особенности
- конусный клапан с или без демпферной цапфы
- 2 варианта соотношения площадей
- 4 различных пружины
- 4 величины ограничения хода
- управляющая головка со встроенным распределителем
- управляющая головка со встроенным челночным клапаном
- управляющая головка с пристыкованным золотниковым распределителем и челночным клапаном
- управляющая головка с пристыкованным клапанным распределителем и челночным клапаном
Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Принцип работы
2-линейные встроенные клапаны используются как элементы компактных блочных конструкций. Основной клапан с выходами А и В устанавливается в гнездо управляющего агрегата по DIN ISO 7368 и закрывается крышкой. В большинстве случаев в крышке имеется пилотный клапан. В соответствии с типом пилотного клапана основной клапан выполняет функции распределителя, дросселя или регулятора давления. Очень рациональным является использование одного типоразмера клапана в широком диапазоне расходов к потребителям. Экономически выгодно также использование с разными функциями одного основного клапана.
Функции распределителя
Как правило, в комплект входят одна управляющая головка (1) и один основной клапан (2). Управляющая головка имеет соответствующие сверления и, в соответствии с функциями , может содержать ограничитель хода, гидравлически управляемый седельный распределитель или челночный клапан.Модификации могут иметь электрически управляемые золотниковый или седельный распределители стыкового присоединения. Основной клапан включает буксу (3),кольцо (4) (только до ном.разм.32), конусный клапан (5),по выбору - с демпферной цапфой (6) или без неё (7), и закрывающую пружину (8).
Функционирование
2-линейные клапаны управляются гидравлически.Принцип работы основан на трёх рабочих поверхностях:A1, A2, A3. Площадь А1 клапана принимается за 100%.Разность в диаметрах создаёт кольцевую поверхность с площадями 7% или 50%. Соответственно, отношение площадей А1:А2 составляет 14,3:1 или 2:1. Поверхность А3 представляет собой сумму поверхностей А1+А2. С учётом разных площадей А2 площадь А3 составляет 107% или 150% относительно площади А1.
Принцип действия:
Подача давления к поверхности А1 и А2 приводит к открытию основного клапана. Поверхность А3 и пружина служат для закрытия клапана. Результирующая от действия различных сил определяет положение клапана. 2х-линейный клапан пропускает поток от А к В и от В к А. При подаче давления к поверхности А3 от клапана, нагруженного давлением, или от отдельной системы управления, канал А герметично перекрывается.
Особенности
- конусный клапан с или без демпферной цапфы
- 2 варианта соотношения площадей
- 4 различных пружины
- 4 величины ограничения хода
- управляющая головка со встроенным распределителем
- управляющая головка со встроенным челночным клапаном
- управляющая головка с пристыкованным золотниковым распределителем и челночным клапаном
- управляющая головка с пристыкованным клапанным распределителем и челночным клапаном
Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Принцип работы
2-линейные встроенные клапаны используются как элементы компактных блочных конструкций. Основной клапан с выходами А и В устанавливается в гнездо управляющего агрегата по DIN ISO 7368 и закрывается крышкой. В большинстве случаев в крышке имеется пилотный клапан. В соответствии с типом пилотного клапана основной клапан выполняет функции распределителя, дросселя или регулятора давления. Очень рациональным является использование одного типоразмера клапана в широком диапазоне расходов к потребителям. Экономически выгодно также использование с разными функциями одного основного клапана.
Функции распределителя
Как правило, в комплект входят одна управляющая головка (1) и один основной клапан (2). Управляющая головка имеет соответствующие сверления и, в соответствии с функциями , может содержать ограничитель хода, гидравлически управляемый седельный распределитель или челночный клапан.Модификации могут иметь электрически управляемые золотниковый или седельный распределители стыкового присоединения. Основной клапан включает буксу (3),кольцо (4) (только до ном.разм.32), конусный клапан (5),по выбору - с демпферной цапфой (6) или без неё (7), и закрывающую пружину (8).
Функционирование
2-линейные клапаны управляются гидравлически.Принцип работы основан на трёх рабочих поверхностях:A1, A2, A3. Площадь А1 клапана принимается за 100%.Разность в диаметрах создаёт кольцевую поверхность с площадями 7% или 50%. Соответственно, отношение площадей А1:А2 составляет 14,3:1 или 2:1. Поверхность А3 представляет собой сумму поверхностей А1+А2. С учётом разных площадей А2 площадь А3 составляет 107% или 150% относительно площади А1.
Принцип действия:
Подача давления к поверхности А1 и А2 приводит к открытию основного клапана. Поверхность А3 и пружина служат для закрытия клапана. Результирующая от действия различных сил определяет положение клапана. 2х-линейный клапан пропускает поток от А к В и от В к А. При подаче давления к поверхности А3 от клапана, нагруженного давлением, или от отдельной системы управления, канал А герметично перекрывается.
Технические данные
|
Рабочая жидкость |
Минеральное масло (HL,HLP) по DIN 51 524 |
|
|
Температура рабочей жидкости, °C |
- 20 до + 80 |
|
|
Диапазон вязкостей, мм2/с |
2,8 до 380 |
|
|
Чистота рабочей жидкости |
Не хуже 9 класса по NAS 1638 |
|
|
Макс.рабоч.давление |
- без распределителя, бар |
420 |
|
- присоед. A,B,X,Z1,Z2, бар |
315; 350; 420 (в завис.от установлен. распределителя.) |
|
|
- присоединение Y, бар |
по давл.слива для установленого распределителя |
|
Технические данные 2-линейный встроенный клапан, функция распределителя
|
Номинальный размер |
16 |
25 |
32 |
40 |
50 |
63 |
|
Площадь A1 в см2 LC..A.. |
1,89 |
4,26 |
6,79 |
11,1 |
19,63 |
30,2 |
|
Площадь A1 в см2 LC..B.. |
2,66 |
5,73 |
9,51 |
15,55 |
26,42 |
41,28 |
|
Площадь A1 в см2 LC..A... |
0,95 |
1,89 |
3,39 |
5,52 |
8,64 |
14,0 |
|
Площадь A2 в см2 LC..B.. |
0,18 |
0,43 |
0,67 |
1,07 |
1,85 |
2,90 |
|
Площадь A1 в см2 LC..A.. |
2,84 |
6,16 |
10,18 |
16,62 |
28,27 |
44,2 |
|
Площадь A1 в см2 LC..B.. |
2,84 |
6,16 |
10,18 |
16,62 |
28,27 |
44,2 |
|
Ход, см LC..E.. |
0,9 |
1,17 |
1,4 |
1,7 |
2,1 |
2,4 |
|
Ход, см LC..D.. |
0,9 |
1,17 |
1,4 |
1,9 |
2,3 |
2,8 |
|
Объем управления, см3 LC..E.. |
2,56 |
7,21 |
14,3 |
28,3 |
59,4 |
106 |
|
Объем управления, см3 LC..D.. |
2,56 |
7,21 |
14,3 |
31,6 |
65,0 |
124 |
|
Теоретически управляющий расход при времени переключения 10 мс, л/мин LC..E.. |
15,4 |
43,3 |
86 |
170 |
356 |
636 |
|
Теоретически управляющий расход при времени переключения 10 мс, л/мин LC..D.. |
15,4 |
43,3 |
86 |
190 |
390 |
744 |
|
Масса, кг |
0,25 |
0,5 |
1,1 |
1,9 |
3,9 |
7,2 |
|
Масса, кг |
1,2 |
2,3 |
4,0 |
7,4 |
10,5 |
21,0 |
|
Давл. открытия бар |
|
|
|
|
|
|
|
LC..A 00.. |
0,02 | 0,025 | 0,05 | 0,05 | 0,05 | 0,07 |
|
LC..A 05.. |
0,35 |
0,35 |
0,36 |
0,35 |
0,37 |
0,31 |
|
LC..A 10.. |
0,70 |
0,68 |
0,72 |
0,71 |
0,67 |
0,64 |
|
LC..A 20.. |
2,03 |
2,18 |
2,12 |
2,02 |
2,01 |
2,0 |
|
LC..A 30.. |
|
|
|
|
|
|
|
LC..A 40.. |
3,50 |
3,90 |
3,80 |
4,0 |
4,11 |
3,8 |
|
LC..B 00.. |
0,014 |
0,02 |
0,035 |
0,035 |
0,035 |
0,05 |
|
LC..B 05.. |
0,25 |
0,26 |
0,26 |
0,25 |
0,28 |
0,23 |
|
LC..B 10.. |
0,49 |
0,50 |
0,51 |
0,51 |
0,48 |
0,47 |
|
LC..B 20.. |
1,44 |
1,62 |
1,52 |
1,44 |
1,5 |
1,5 |
|
LC..B 30.. |
|
|
|
|
|
|
|
LC..B 40.. |
2,48 |
2,90 |
2,70 |
2,86 |
3,05 |
2,8 |
|
LC..A 00.. |
0,04 |
0,05 |
0,1 |
0,1 |
0,1 |
0,14 |
|
LC..A 05.. |
0,69 |
0,78 |
0,72 |
0,7 |
0,84 |
0,68 |
|
LC..A 10.. |
1,38 |
1,53 |
1,42 |
1,43 |
1,47 |
1,37 |
|
LC..A 20.. |
4,05 |
4,91 |
4,25 |
4,06 |
4,57 |
4,33 |
|
LC..A 30.. |
|
|
|
|
|
|
|
LC..A 40.. |
6,96 |
8,74 |
7,6 |
8,05 |
9,34 |
8,15 |
|
LC..B 00.. |
0,24 |
0,25 |
0,5 |
0,5 |
0,5 |
0,8 |
|
LC..B 05..О |
3,69 |
3,40 |
3,64 |
3,64 |
3,95 |
3,27 |
|
LC..B 10.. |
7,43 |
6,69 |
7,24 |
7,37 |
6,88 |
6,62 |
|
LC..B 20.. |
21,3 |
21,5 |
21,6 |
20,9 |
21,4 |
20,9 |
|
LC..B 30.. |
|
|
|
|
|
|
|
LC..B 40.. |
36,6 |
38,3 |
38,6 |
41,5 |
43,6 |
39,4 |
Характеристики (измерены при v = 41 мм2/с и to= 50 °C)
1. Глубина сопряжения
2. Контролируемый размер
3. При других размерах отверстия B, чем ⌀D3, расстояние от стыковой поверхности до оси отверстия необходимо пересчитать.
4. Отверстие В может быть смещено вокруг оси отверстия А. При этом необходимо следить за тем, чтобы не были нарушены каналы управления и крепёжные отверстия.
5. Отверстия под фиксирующий штифт.
6. К расположению отверстий ном.разм.16: Размер L1 (ось сверлений x-y) при пристыкованном распределителе составляет 80 мм.
7. При ⌀ < 45 мм допускается подгонка H8!
Гнездо и расположение отверстий по DIN ISO 7368 (мм)
|
Ном.раз |
16 |
25 |
32 |
40 |
50 |
63 |
|
⌀ D1 |
32 |
45 |
60 |
75 |
90 |
120 |
|
⌀ D2 |
16 |
25 |
32 |
40 |
50 |
63 |
|
⌀ D3 |
16 |
25 |
32 |
40 |
50 |
63 |
|
(⌀ D3*) |
25 |
32 |
40 |
50 |
63 |
80 |
|
⌀ D4 |
25 |
34 |
45 |
55 |
68 |
90 |
|
⌀ D5 |
М8 |
М12 |
М16 |
М20 |
М20 |
М30 |
|
⌀ D6 1) |
4 |
6 |
8 |
10 |
10 |
12 |
|
⌀ D7 |
4 |
6 |
6 |
6 |
8 |
8 |
|
H1 |
34 |
44 |
52 |
64 |
72 |
95 |
|
(H1*) |
29,5 |
40,5 |
48 |
59 |
65,5 |
86,5 |
|
H2 |
56 |
72 |
85 |
105 |
122 |
155 |
|
H3 |
43 |
58 |
70 |
87 |
100 |
130 |
|
H4 |
20 |
25 |
35 |
45 |
45 |
65 |
|
H5 |
11 |
12 |
13 |
15 |
17 |
20 |
|
H6 |
2 |
2,5 |
2,5 |
3 |
3 |
4 |
|
H7 |
20 |
30 |
30 |
30 |
35 |
40 |
|
H8 |
2 |
2,5 |
2,5 |
3 |
4 |
4 |
|
H9 |
0,5 |
1 |
1,5 |
2,5 |
2,5 |
3 |
|
L1 |
65/80 |
85 |
102 |
125 |
140 |
180 |
|
L2 |
46 |
58 |
70 |
85 |
100 |
125 |
|
L3 |
23 |
29 |
35 |
42,5 |
50 |
62,5 |
|
L4 |
25 |
33 |
41 |
50 |
58 |
75 |
|
L5 |
10,5 |
16 |
17 |
23 |
30 |
38 |
|
W |
0,05 |
0,05 |
0,1 |
0,1 |
0,1 |
0,2 |
1) Максимальный размер
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth LC (направление), аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

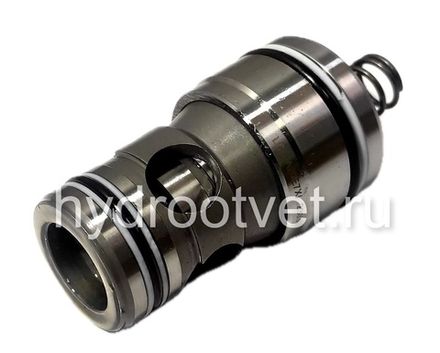

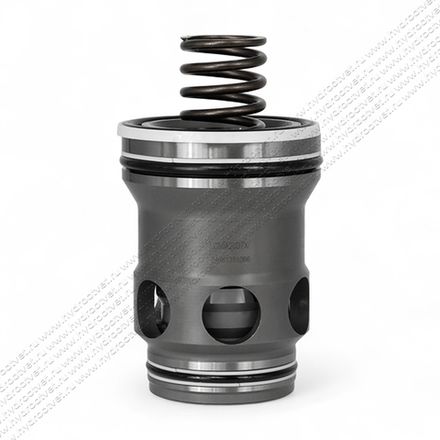

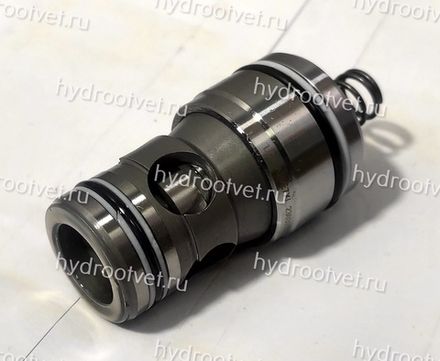

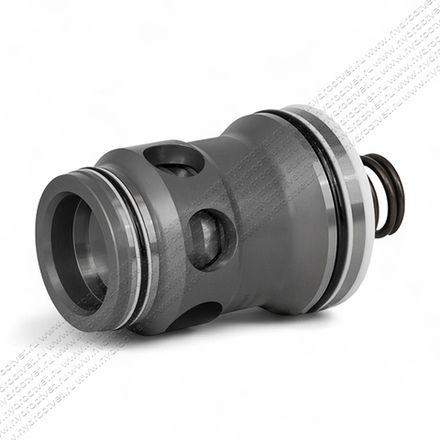

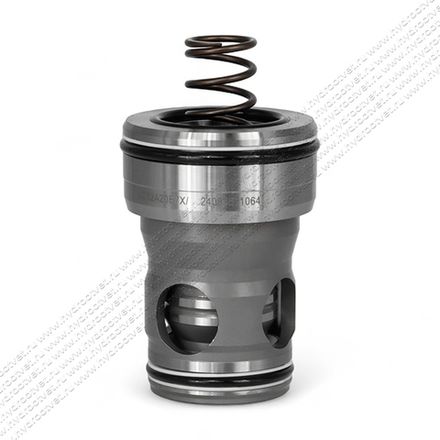

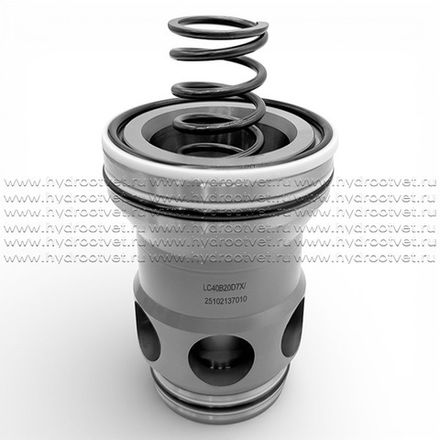

| R900971297 | LC63B40E7X/-104 | R901216494 | LC25B20D7X/-010 | R900937426 | LC25A20D7X/V |
| R900967339 | LC63B40E7X/-008 | R901115968 | LC25A40E7X/V-004 | R900910270 | LC25A20E7X/ |
| R901008650 | LC63B20E7X/-104 | R900920275 | LC25A40E7X/-004 | R900945769 | LC25A20E7X/V |
| R900608677 | LC63B10E7X/-104 | R900920799 | LC25A40D7X/V-004 | R900912606 | LC25B00D7X/ |
| R900970096 | LC63A40E7X/-104 | R900946746 | LC25A40D7X/-027 | R901075026 | LC25B00D7X/V |
| R900955740 | LC63A40D7X/-104 | R900912886 | LC25A40D7X/-015 | R900912602 | LC25B00E7X/ |
| R900951984 | LC63A40D7X/-015 | R900927162 | LC25A40D7X/-004 | R900929381 | LC25B00E7X/V |
| R900713811 | LC63A20E7X/-104 | R900532180 | LC25A40D6X/-059 | R900912608 | LC25B20D7X/ |
| R900957435 | LC63A10D7X/-104 | R901216214 | LC25A20E7X/-135 | R900776194 | LC25B20D7X/V |
| R900971611 | LC63A05E6X/V-054 | R900965543 | LC25A20E7X/-010 | R900912604 | LC25B20E7X/ |
| R900959459 | LC50B40E7X/-004 | R900927212 | LC25A20E7X/-004 | R900960597 | LC25B20E7X/V |
| R900968433 | LC50A40E7X/-004 | R900550623 | LC25A20E6X/-054 | R900912587 | LC32A00D7X/ |
| R900979543 | LC50A40D7X/V-004 | R900385902 | LC25A20E6X/-034 | R900940400 | LC32A00D7X/V |
| R900938165 | LC50A40D7X/-004 | R900722313 | LC25A20D7X/V-004 | R900912586 | LC32A00E7X/ |
| R900966113 | LC50A20E7X/-054 | R900767660 | LC25A20D7X/-135 | R900929153 | LC32A00E7X/V |
| R900958974 | LC50A20E7X/-004 | R900965929 | LC25A20D7X/-004 | R900912589 | LC32A20D7X/ |
| R900508800 | LC50A20E6X/-054 | R900566586 | LC25A10E6X/-054 | R900956379 | LC32A20D7X/V |
| R900946637 | LC50A20D7X/-004 | R901020092 | LC25A10D7X/-135 | R900906337 | LC32A20E7X/ |
| R900932433 | LC50A20D6X/-054 | R901058907 | LC25A05E7X/MT | R900929929 | LC32A20E7X/V |
| R900971698 | LC50A10D7X/-004 | R900532181 | LC25A05D6X/-059 | R900912615 | LC32B00D7X/ |
| R900966288 | LC50A00E7X/-004 | R901036082 | LC25A00E7X/MT | R900912611 | LC32B00E7X/ |
| R900966289 | LC50A00D7X/-004 | R900922979 | LC25A00E7X/-004 | R900967039 | LC32B00E7X/V |
| R900967386 | LC40B40E7X/-008 | R900469803 | LC25A00E5X/ | R900912618 | LC32B20D7X/ |
| R900942962 | LC40B40E7X/-004 | R900947140 | LC25A00D7X/-004 | R901131754 | LC32B20D7X/V |
| R900709971 | LC40B20E7X/-004 | R900593468 | LC25A00D6X/-060 | R900912613 | LC32B20E7X/ |
| R900948324 | LC40A40E7X/-004 | R900922622 | LC16B40E7X/-004 | R900953895 | LC32B20E7X/V |
| R900719350 | LC40A40D7X/V-004 | R900945553 | LC16B00E7X/-004 | R900937994 | LC40A00E7X/ |
| R900928973 | LC40A40D7X/-004 | R900930765 | LC16A40E7X/V-004 | R900972503 | LC40A00E7X/V |
| R900964271 | LC40A20E7X/-004 | R900910676 | LC16A40E7X/-004 | R900937999 | LC40A20D7X/ |
| R900503386 | LC40A20E6X/-054 | R900925944 | LC16A40D7X/V-004 | R900947661 | LC40A20D7X/V |
| R900928984 | LC40A20D7X/-004 | R900923136 | LC16A40D7X/-004 | R900938000 | LC40A20E7X/ |
| R901135139 | LC40A10D7X/-004 | R900906796 | LC16A05E6X/-034 | R900963752 | LC40A20E7X/V |
| R900966287 | LC40A00E7X/-004 | R900619166 | LC16A05D6X/V-054 | R900938001 | LC40B00D7X/ |
| R901096424 | LC32B40E7X/V-004 | R900532182 | LC16A05D6X/-059 | R900926306 | LC40B00E7X/ |
| R900929937 | LC32B40E7X/-004 | R900962399 | LC16A05D6X/-054 | R900977714 | LC40B00E7X/V |
| R900922978 | LC32B20E7X/-004 | R900933497 | LC16A00E7X/-004 | R900938006 | LC40B20D7X/ |
| R901083347 | LC32B10D7X/-010 | R900922980 | LC16A00D7X/-004 | R900969016 | LC40B20D7X/V |
| R901115979 | LC32A40E7X/V-004 | R900593469 | LC16A00D6X/-060 | R900938007 | LC40B20E7X/ |
| R900924564 | LC32A40E7X/-004 | R900912570 | LC16A00D7X/ | R900248017 | LC40B20E7X/V |
| R900925875 | LC32A40D7X/V-004 | R900912565 | LC16A00E7X/ | R900248018 | LC40B20E7X/V |
| R900912883 | LC32A40D7X/-015 | R900912572 | LC16A20D7X/ | R900969811 | LC50A00E7X/V |
| R900930173 | LC32A40D7X/-004 | R900930441 | LC16A20D7X/V | R900938026 | LC50A20D7X/ |
| R900538059 | LC32A40D6X/-059 | R900910269 | LC16A20E7X/ | R900970203 | LC50A20D7X/V |
| R900927149 | LC32A20E7X/-004 | R900964930 | LC16A20E7X/V | R900920273 | LC50A20E7X/ |
| R900527551 | LC32A20E6X/-054 | R900912597 | LC16B00D7X/ | R900955409 | LC50A20E7X/V |
| R901096419 | LC32A20D7X/V-004 | R900912592 | LC16B00E7X/ | R900759670 | LC50B20D7X/V |
| R900943947 | LC32A20D7X/-004 | R901157742 | LC16B00E7X/V | R900929665 | LC50B20E7X/ |
| R900744367 | LC32A10D7X/-135 | R900912599 | LC16B20D7X/ | R900248831 | LC50B20E7X/V |
| R900942742 | LC32A00D7X/-027 | R900912595 | LC16B20E7X/ | R901105435 | LC63A00E7X/V |
| R901008536 | LC25M10E6X/ | R900964827 | LC16B20E7X/V | R900938058 | LC63A20D7X/ |
| R901096428 | LC25B40E7X/V-004 | R900912579 | LC25A00D7X/ | R900971009 | LC63A20D7X/V |
| R900770702 | LC25B40E7X/-010 | R900933193 | LC25A00D7X/V | R900928826 | LC63A20E7X/ |
| R900931131 | LC25B40E7X/-004 | R900912575 | LC25A00E7X/ | R900970703 | LC63A20E7X/V |
| R900926038 | LC25B20E7X/-004 | R900921428 | LC25A00E7X/V | R901174969 | LC63B20D7X/V |
| R900925695 | LC25B20D7X/-015 | R900912580 | LC25A20D7X/ | R900938064 | LC63B20E7X/ |
| R900969072 | LC63B20E7X/V |
