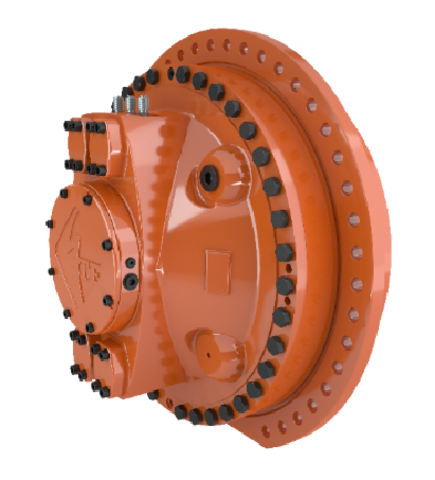

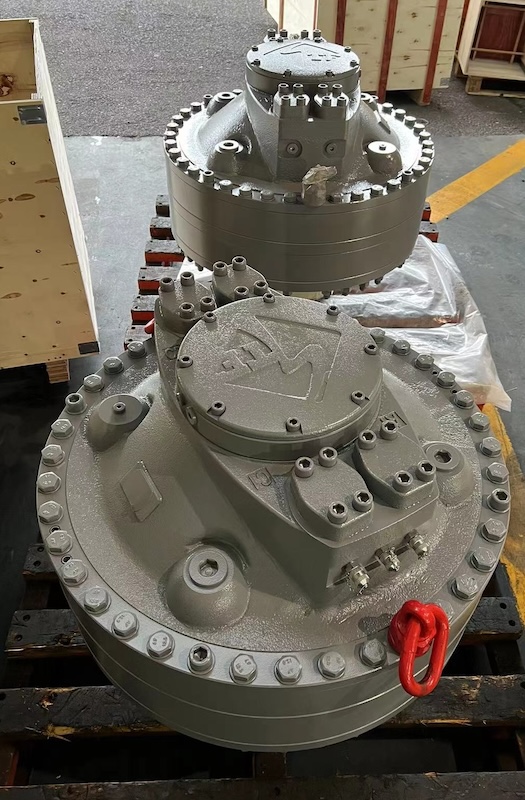

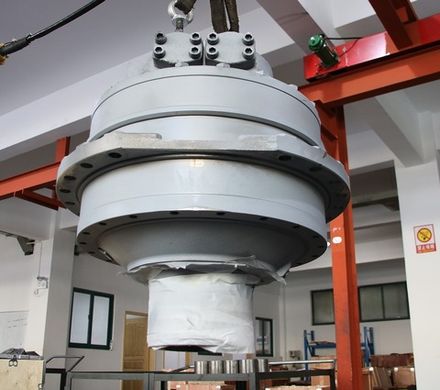

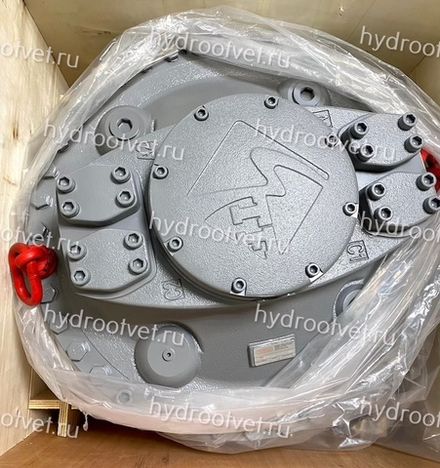

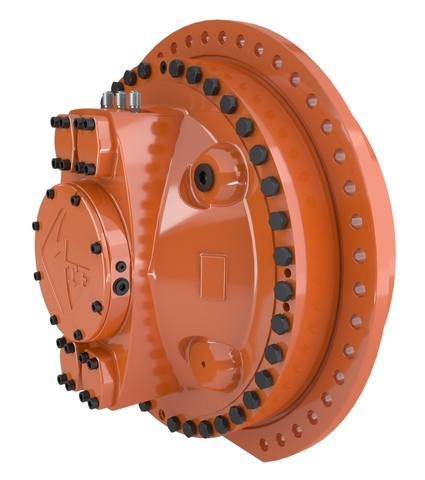

CB - радиально-поршневые гидромоторы серии CB (альтернатива Hagglunds = Rexroth)

Инструкции по монтажу

Для обеспечения надлежащей работы гидромотора его следует монтировать с максимальной аккуратностью. Любой соединенный с мотором узел, не соответствующий приведенным ниже требованиям, может стать причиной возникновения дополнительных нагрузок, снижающих срок службы гидромотора. Для нормальной работы гидромотор должен быть полностью заполнен маслом. Если вал мотора при его установке расположен горизонтально, то дренажные каналы должны быть направлены вертикально. При этом из двух имеющихся дренажных каналов следует выбирать тот, который расположено выше. Если вал мотора при его установке расположен вертикально, то дренажные каналы D1 или D2 должны быть соединены с дренажным отверстием в корпусе в районе конца вала или в крышке. Для беспрепятственного заполнения гидромотора рабочей жидкостью необходимо установить в дренажной магистрали подпружиненный обратный клапан. Дренаж должен иметь такие размеры, чтобы давление в корпусе гидромотора не превышало 3 бар (43,5 psi). Максимальное допустимое давление в корпусе мотора составляет 3 бар (43,5 psi). В процессе эксплуатации допустимы скачки давления до 8 бар (116 psi). В периоды останова максимальное допустимое давление в корпусе гидромотора может достигать не более 8 бар (116 psi).

Подключение гидромотора следует осуществлять таким образом, чтобы обеспечивалось необходимое давление подпора в сливной магистрали. Это особенно важно при большой скорости вращения и быстрой смене направления вращения.
