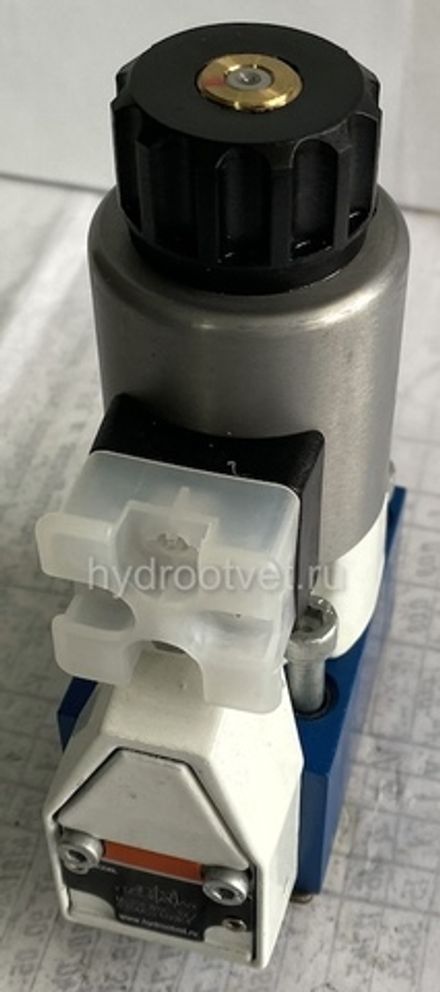

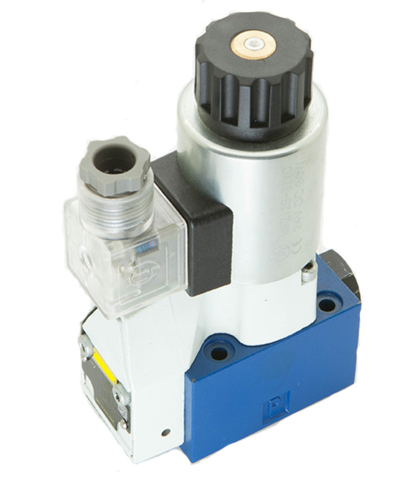

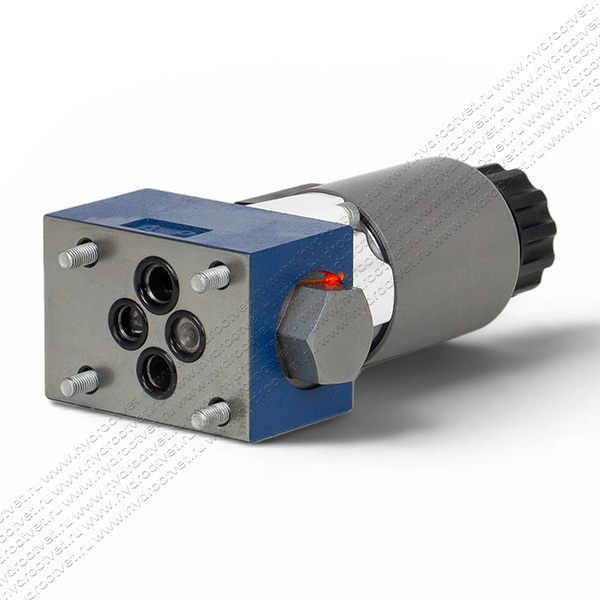

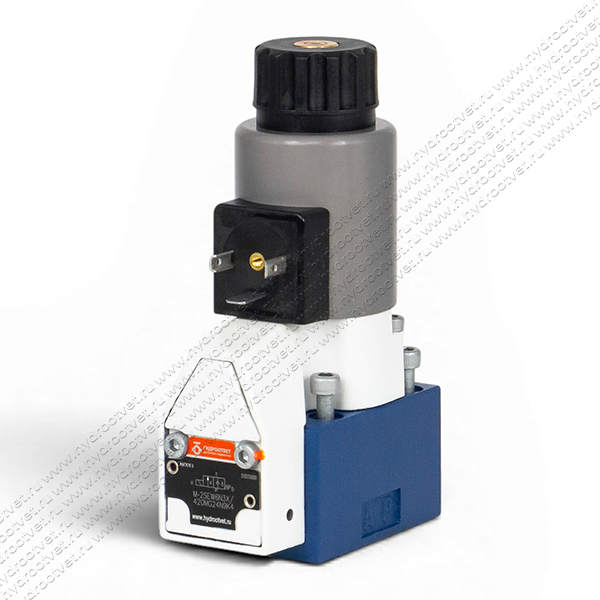

M-*SEW6 - Гидрораспределитель седельного типа Ду 6 с электроуправлением (на 420 и 630бар)

Особенности

• Распределитель прямого управления седельного типа с электромагнитным управлением
• Расположение отверстий по DIN 24 340 Form А, IS0 4401 и СEТ0Р-RР 121 Н
• Запираемый канал герметичен
• Надёжное переключение, также при длительной выдержки под давлением
• Переключаемые в воздухе магниты постоянного тока со съемной катушкой (возможен переменный ток с выпрямителем)
• Возможен поворот катушки электромагнита на 90°
• Катушка снимается без разгерметизации
• Электрическое подключение - как единичное
• Ручное дублирование

Седельные распределители 2/2 и 3/2

Общие сведения

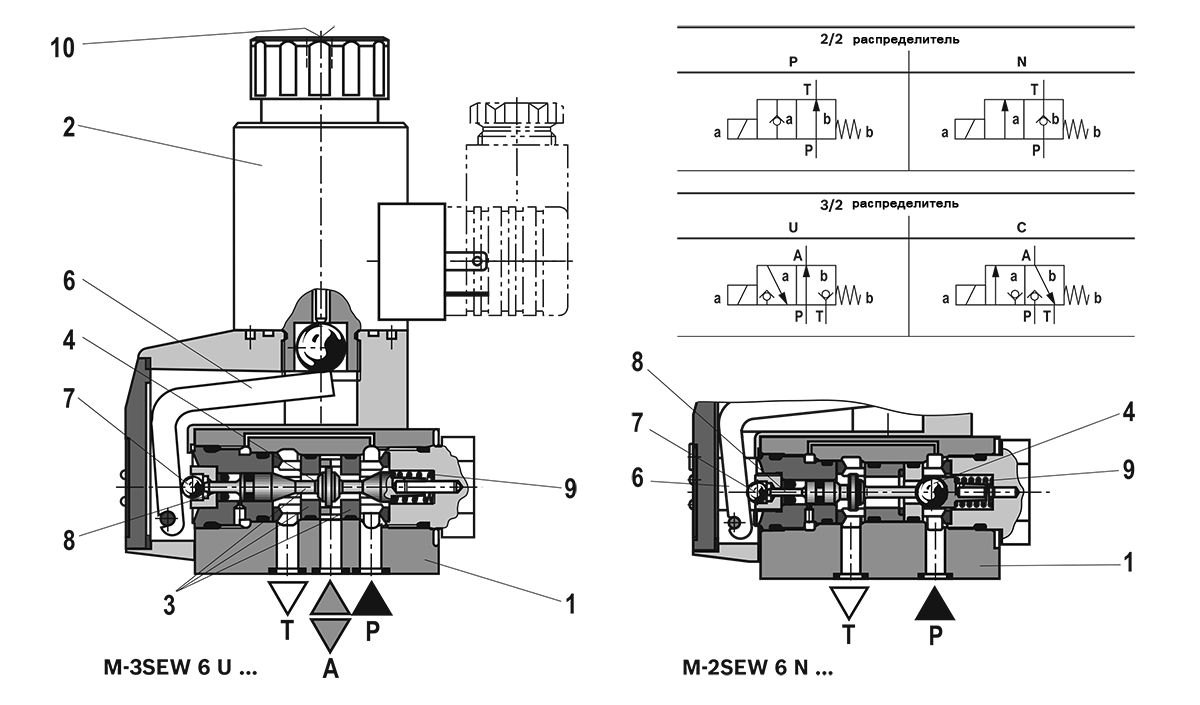

Распределитель типа M-.SEW представляет собой седельный распределитель с электромагнитным управлением. Основными его деталями являются: корпус (1), электромагнит (2), усиленная распределительная часть (3) и шар (шарик) (4) как запирающий элемент.

Принцип работы:
В исходном положении шарик (4) прижимается к седлу пружиной (9), а в рабочем положении - электромагнит (2) действует через угловой рычаг (6) и шарик (7) на толкатель (8), уплотненный с двух сторон. Полость между обоими уплотнениями сообщается с присоединительным отверстием Р. Таким образом, клапанная система при действующих силах (силе магнита или силе действия возвратной пружины) уравновешена по давлению. Поэтому распределители могут применяться при давлении до 630 бар.

Примечания:

• Седельные распределители обладают отрицательным перекрытием. Поэтому присоединительное отверстие Т должно быть постоянно подключено. Это означает, что в процессе переключения - от начала открытия одного седла клапана до закрытия другого седла присоединительные отверстия Р-А-Т соединены друг с другом. Однако продолжительность этого явления настолько мала, что почти во всех случаях использования распределителя не имеет никакого значения.
• Кнопка ручного дублирования (10) позволяет переключать распределитель без подачи электросигнала на магнит.
• Необходимо следить, чтобы не превышался максимальный указанный расход. Для ограничения расхода нужно использовать встраиваемый дроссель (см. внизу).

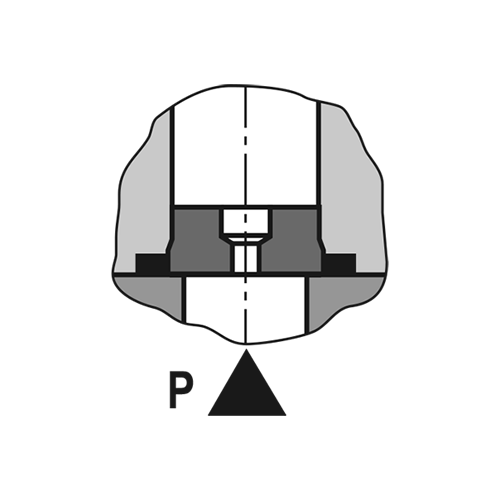

Встроенный дроссель Использование дросселя необходимо, если по условиям работы распределителя могут возникать расходы, приводящие к превышению допускаемой распределителем мощности потока. Например: в системах с аккумулятором при использовании в качестве распределителя предуправления с внутренним питанием. Распределитель 3/2 – дроссель устанавливается в канале Р распределителя Распределитель 4/2 – дроссель устанавливается в канале Р промежуточной «плюс -1-плиты»

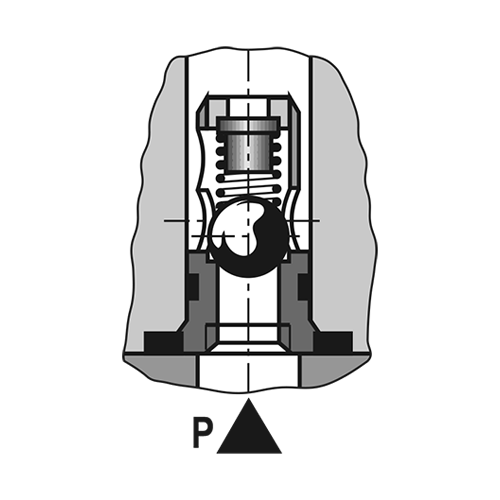

Вставной обратный клапан Вставной обратный клапан пропускает поток Р к А и герметично запирает поток от А к Р. Распределитель 3/2 - обратный клапан устанавливается в канале Р распределителя Распределитель 4/2 - обратный клапан устанавливается в канале Р промежуточной «плюс -1-плиты»

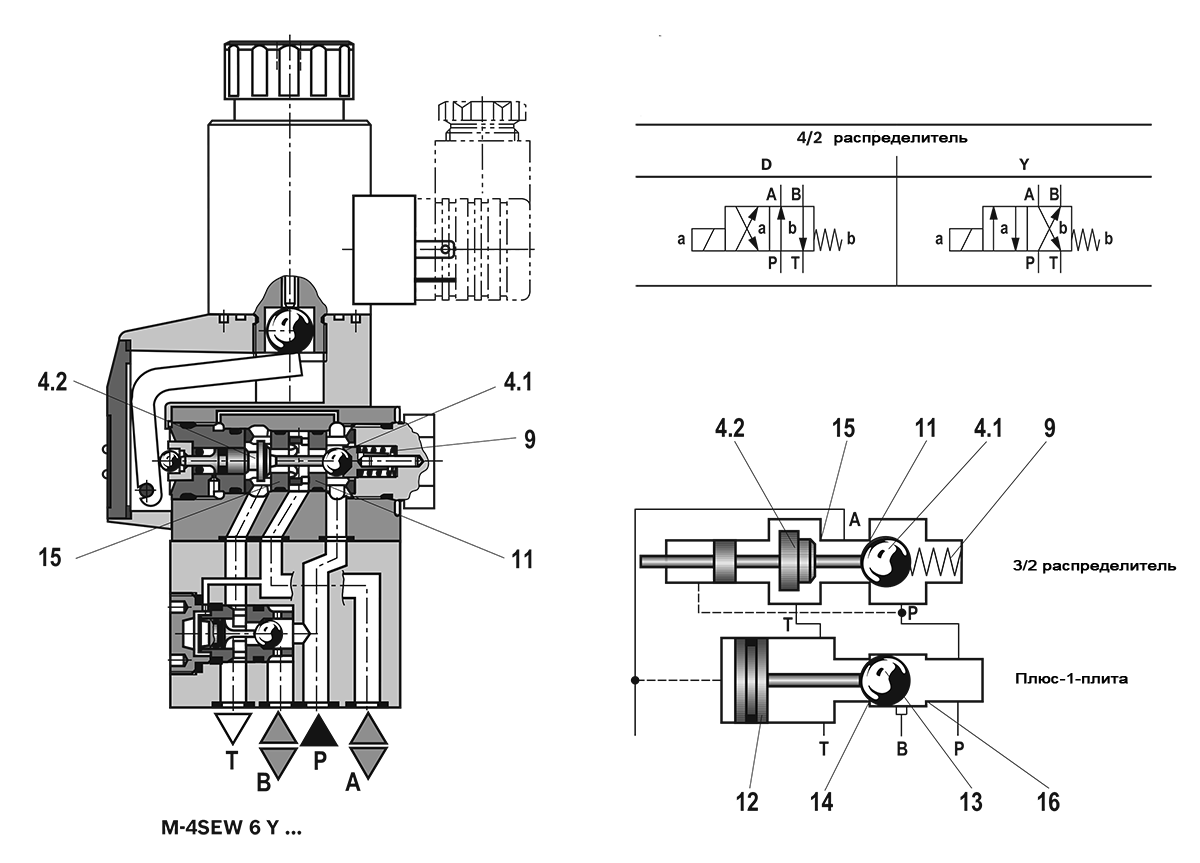

Распределитель 4/2

Функция 4/2 седельного распределителя достигается установкой под седельный распределитель 3/2 промежуточной вставки («плюс-1-плиты»).

Функционирование «плюс-1 плиты»:
Исходное положение:
Главный распределитель не переключен. Пружина (9) прижимает шарик (4.1) к седлу (11). Канал Р заперт и канал А соединен с каналом Т. Кроме этого, сигнал управления от канала А поступает в полость золотника и тем самым разгружает эту полость, соединяя ее с баком. Давление Р прижимает шаровой (13) к седлу (14), канал Р соединен с каналом В, а канал А - с каналом Т.
Промежуточное положение:
При включении главного распределителя шарик (4.2) перемещается против действия пружины (9) и прижимается к седлу (15). Кратковременно канал Т запирается, а каналы Р, А и В соединяются.
Рабочее положение:
Каналы Р и А соединены. Так как давление Р через канал А действует на большой торец золотника (12), то он перемещается, прижимая шарик (13) к седлу (16). При этом канал В соединяется с каналом Т, а Р - с А. Шарик создает эффект «положительного перекрытия».

При использованиии дифференциальных цилиндров, во избежание рывков из-за переброса давлений, канал А следует подключать к кольцевой полости цилиндра.

Общие рекомендации:

• Для надежного переключения и удержания седельного распределителя в переключенном положении необходимо выдержать соотношение давлений: Р > А > Т (обусловлено конструкцией).
• Присоединения на каналах Р, А, и Т (распределитель 3/2) или Р, А, В и Т (распределитель 4/2) должны быть подключены однозначно в соответствии с предусмотренными функциями. их нельзя произвольно подключать или менять местами! Поток должен двигаться только соответственно стрелкам.
• При применении «плюс-1-плиты» (4/2 функция) обратить внимание на следующие параметры: pmin=8 бар, qV>3 л/мин.
• Общий расход через клапан не должен превышать допустимой величины.
