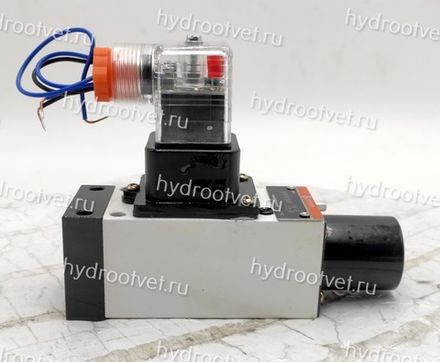

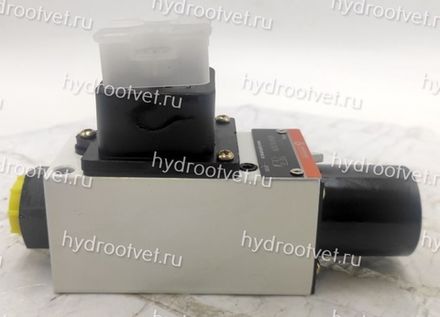

HED4 - Реле давление поршневое

Гидроэлектрические реле давления поршневого типа HED4 применяются для включения и выключения электроцепи. Реле давления HED4 можно применять в качестве управляющего или контрольного устройства для системы управления. Реле давления HED4 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного реле известного немецкого бренда. Реле давления HED4 отличается от реле давления HED8 электрическими характеристиками.

Скачать оригинальный каталог HED8      Подробное описание HED8

Серия изделия 1X
Макс. рабочее давление 350 бар

Конфигуратор
Макс. давление регулировки, бар
Тип монтажа
Сбросить

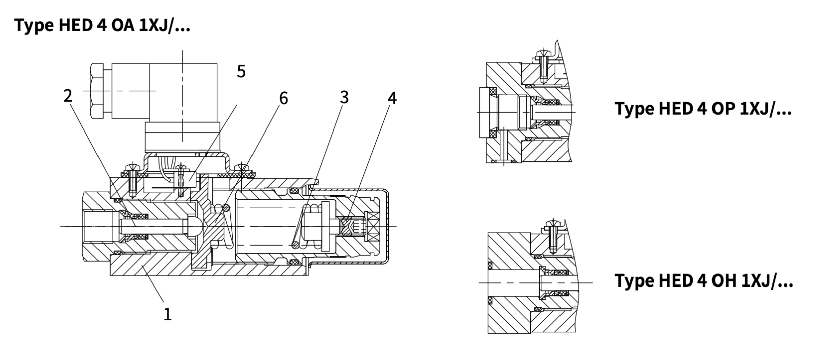

Реле типа HED4 представляет собой поршневое реле давления. Оно состоит из корпуса (1), картриджа с катушкой (2), пружинs сжатия (3), регулировочного элемента (4) и переключателя (5). Жидкость под давлением подается на поршень (2), затем поршень (2) опирается на пружинное гнездо (6) и противодействует бесступенчато регулируемому усилию пружины сжатия (3). Пружинное седло (6) передает движение поршня (2) на переключатель (5). Переключатель (5) включается и выключается в соответствии с требованиями конструкции.

Описание

Реле типа HED4 представляет собой поршневое реле давления. Оно состоит из корпуса (1), картриджа с катушкой (2), пружинs сжатия (3), регулировочного элемента (4) и переключателя (5). Жидкость под давлением подается на поршень (2), затем поршень (2) опирается на пружинное гнездо (6) и противодействует бесступенчато регулируемому усилию пружины сжатия (3). Пружинное седло (6) передает движение поршня (2) на переключатель (5). Переключатель (5) включается и выключается в соответствии с требованиями конструкции.

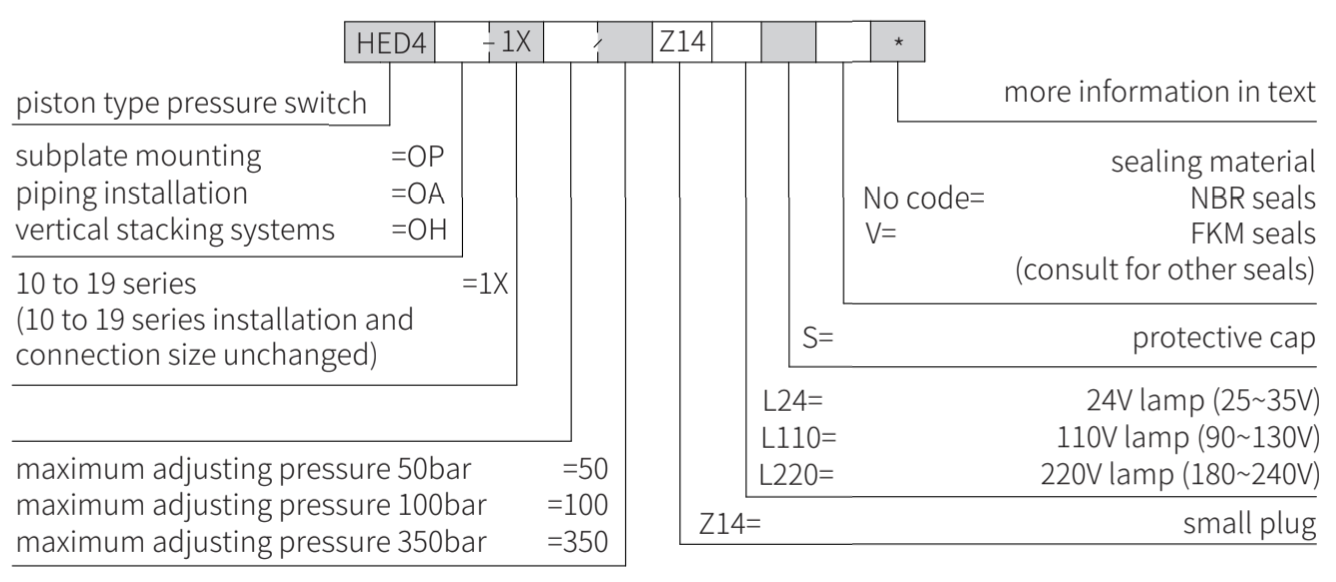

Код заказа

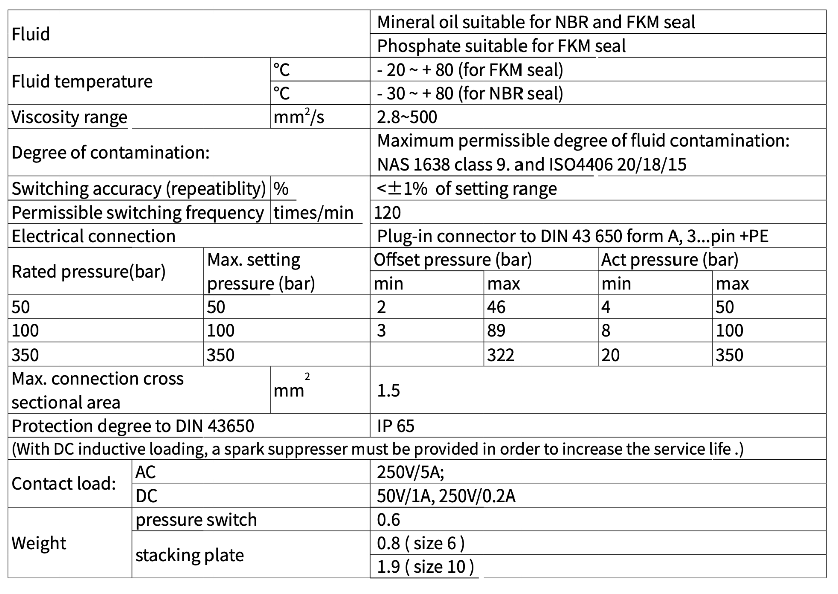

Технические характеристики

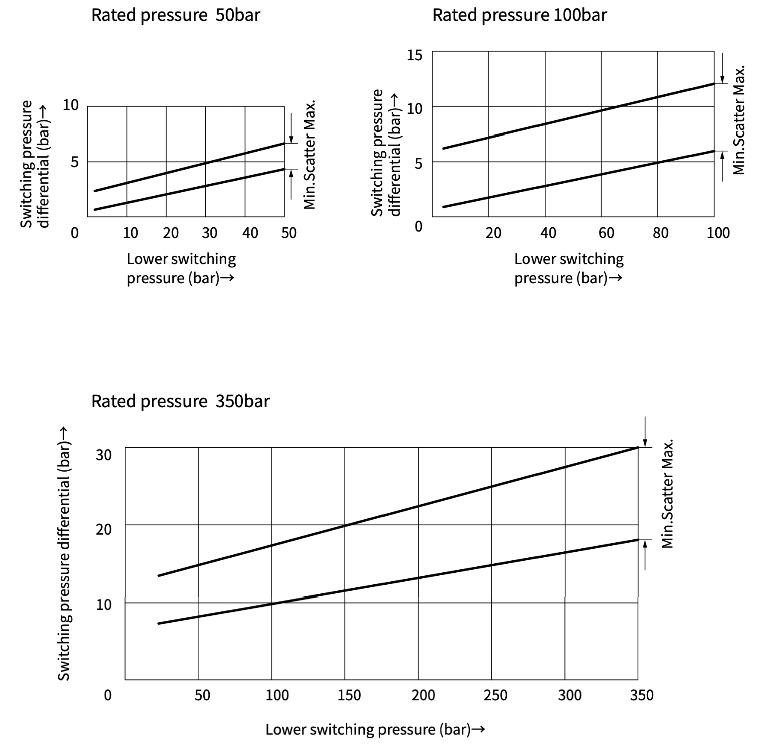

Графики

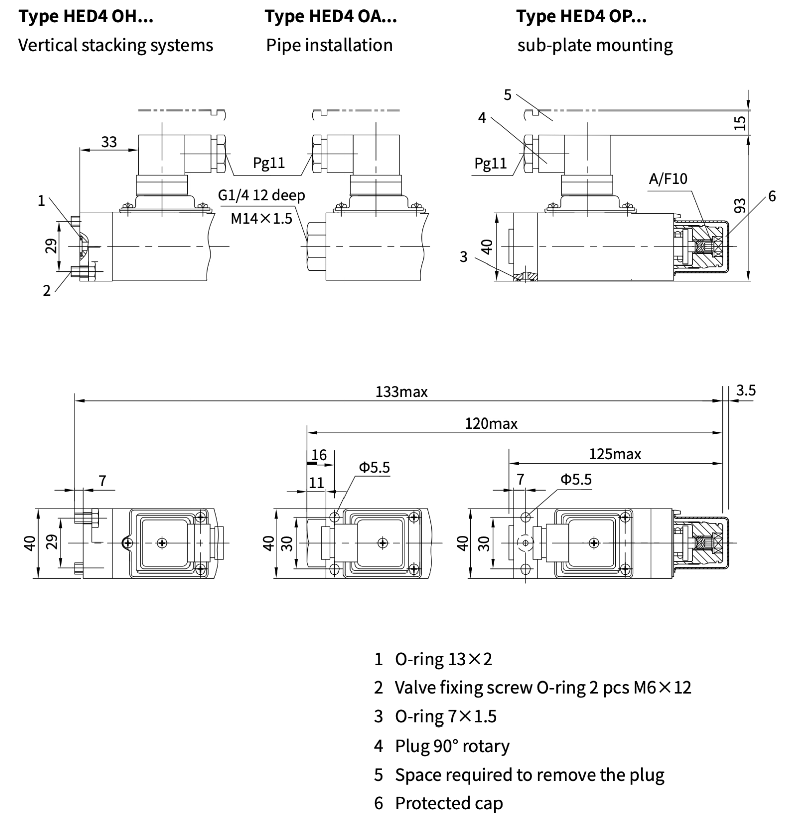

Размеры, мм

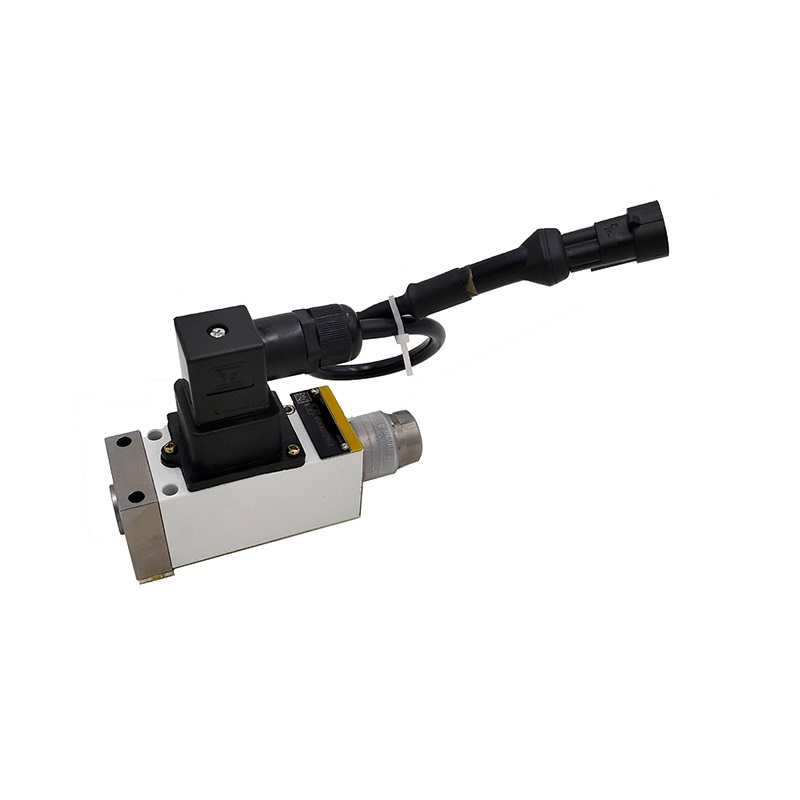

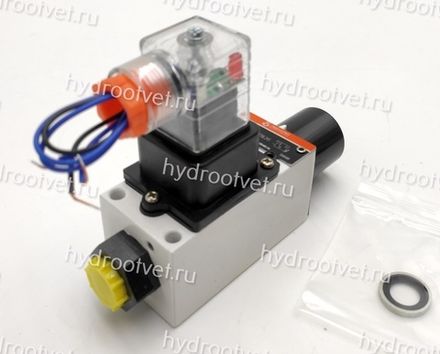

Фото
