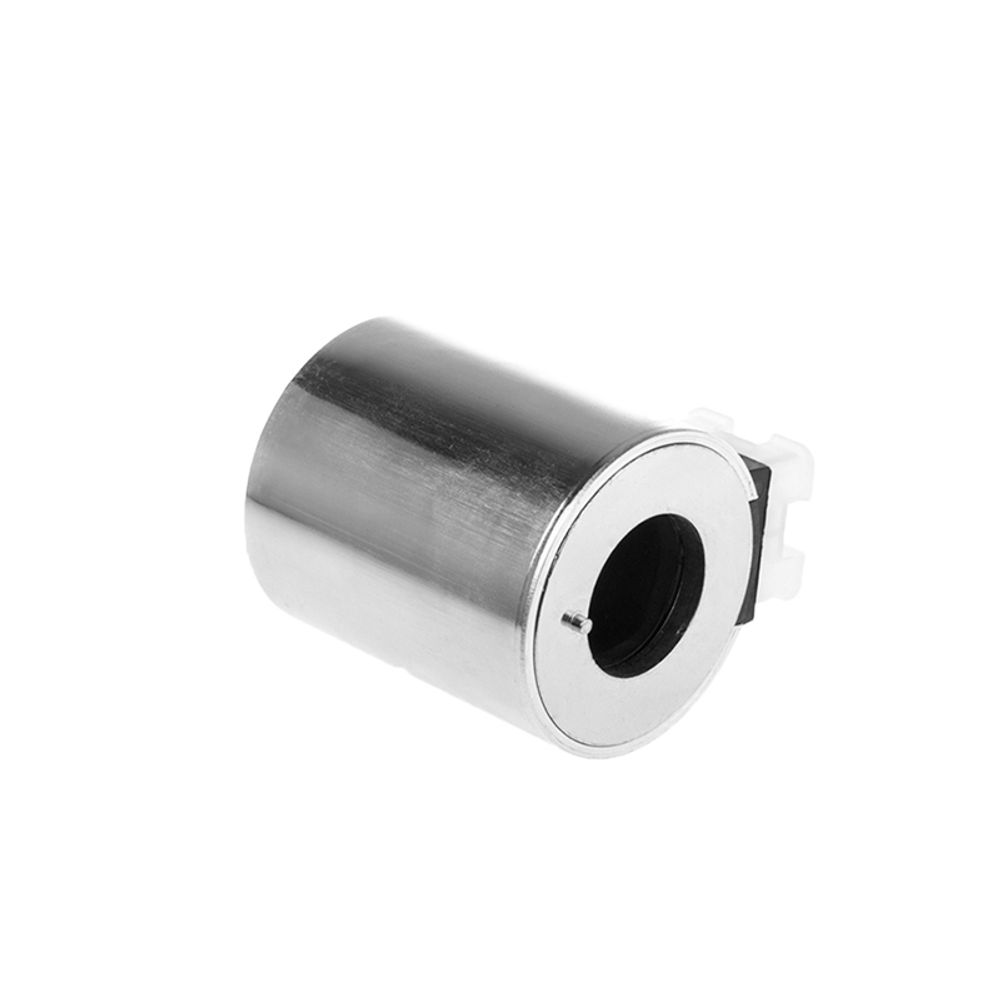

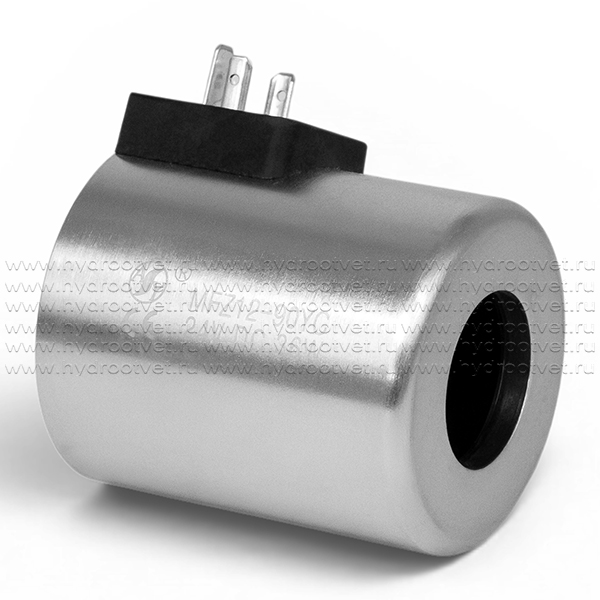

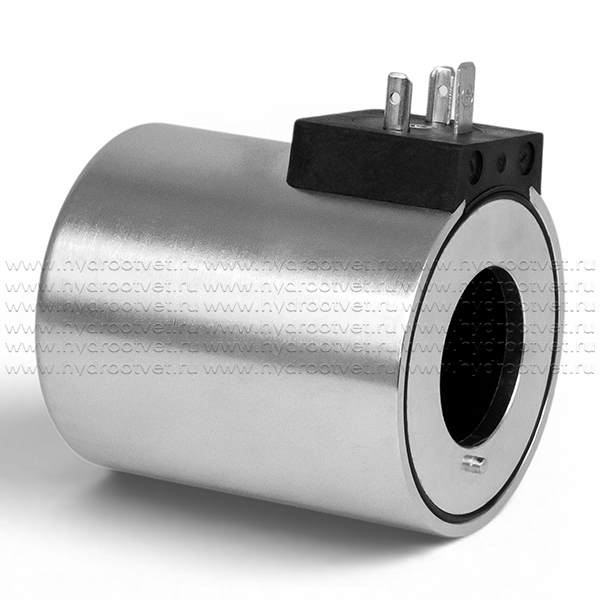

Электромагнит постоянного тока G24 для гидрораспределителя WE10. Катушка R900019793 Bosch Rexroth GZ63-4, 24VDC, 35W, 1.45A (соленоид, электромагнит) - аналог.
| Артикул Рексрот | Код Рексрот | Код ЗАКАЗА аналога | Описание |
| R900019793 | MAGNETSPULEGZ63-424V | Coil D24 for WE10 | Катушка 24В постоянного тока (DC) для распределителей 4WE10 |
| R900019816 | MAGNETSPULEWZ65-4-L110V-50/60HZ& | Coil W110 for WE10 | Катушка 110В переменного тока (AC) для распределителей 4WE10 |
| R900071037 | MAGNETSPULEWZ65-4-L230V-50/60HZ | Coil W230 for WE10 | Катушка 220В переменного тока (AC) для распределителей 4WE10 |
Электрические характеристики соленоидов клапана 4WE10
| Вид тока | Постоянный ток | Переменный ток 50 Гц | |
| Величины напряжений, В | 12, 24 | 110, 220 | |
| Допустимое отклонение напряжения (номинальное напряжение), % | ±10-15 | ||
| Потребляемая мощность, Вт | 30 | – | |
| Мощность на удержание, ВА | – | 50 | |
| Мощность включения, ВА | – | 220 | |
| Устойчивый тепловой баланс (ED) % | 100 | ||
| Максимальная частота включений 1/ч | 15000 | 7200 | |
| Максимальная температура поверхности катушки °C | 120 | 180 | |
| Тип защиты согласно DIN EN 60529 | с разъемом "K4", | IP 65 (с установленным и зафиксированным штекером) | |
Учитывая возникающие температуры на поверхности катушек (электромагнитов), необходимо соблюдать европейские стандарты ISO 13732 и EN 982! Указанная температура поверхности при применении электромагнитов переменного тока соответствует бесперебойной работе катушки. В случае неисправности (например,. при блокировке золотника) температура поверхности может подниматься выше 180 °C. Поэтому гидросистему следует перепроверить относительно возможных опасностей с учетом температуры воспламенения рабочей жидкости. Для защиты необходимо использовать линейные защитные автоматы, если возникновение взрывоопасной ситуации нельзя исключить иным способом. Таким образом температуру поверхности в случае неисправности можно ограничить макс. 220 °C.
