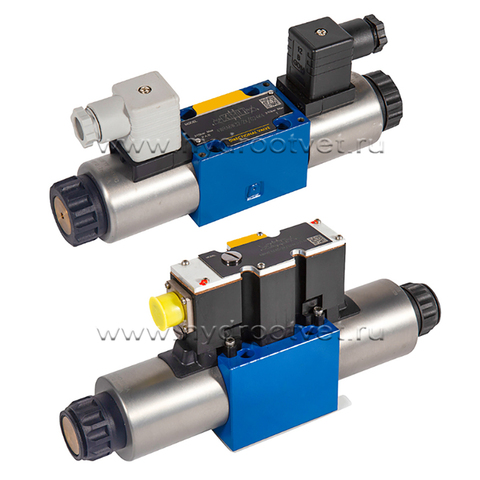

4WRA, 4WRAE - Пропорциональный распределитель Ду 6 и Ду 10 без и со встроенным усилителем
Гидрораспределители с пропорциональным электрическим управлением служат для бесступенчатого регулирования скорости и направления движения гидроцилиндра. Дросселирующие распределители 4WRA(E) устанавливаются на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03) и Ду10 (ISO 4401-05 или CETOP05), соответственно, в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Помимо различных величин номинальных расходов и схем распределения, пропорциональные распределители имеют исполнение со встроенным электронным усилителем или без него. При отсутствии жестких условий эксплуатации рекомендуется применять клапаны со встроенным усилителем, это упрощает задачу подключения клапана к внешней карте управления, требующую специальных знаний в области электроники и электротехники. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 4WRA(E) производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны 4WRA без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.
Типоразмер 6, 10
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 42 л/мин (Ду 6), 75 л/мин (Ду 10)
Особенности:
- Pаспределитель пропорционального регулирования без электрической обратной связи по положению и с интегрированной электроникой (OBE) для типа 4WRAE
- Регулируют направление и величину объемного расхода
- Управление пропорционально регулируемыми магнитами с центральной резьбой и съемной катушкой
- Для установки на плите: Расположение присоединений согласно ISO 4401 присоединительные плиты заказываются отдельно
- Центрированный пружинами золотник
- Управляющие электронные устройства:
- 4WRAE: интегрированная электроника (OBE) с входным напряжением или токовым входом (A1 или F1);
- 4WRA: аналоговый усилитель модульной конструкци (не входит в поставку)

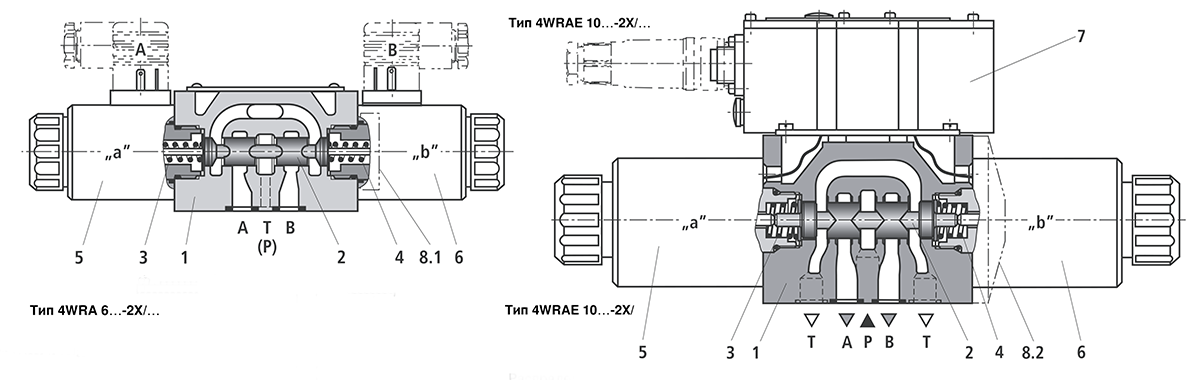

Принцип действия и конструктивная схема
4/2 и 4/3 пропорциональный распределитель является гидроаппаратом прямого управления, предназначенным для установки на плите. Управление осуществляется от пропорционально регулируемых магнитов с центральной резьбой и съемной катушкой. Электромагнитами управляют на выбор внешние управляющие электронные устройства (тип 4WRA) или встроенные (тип 4WRAE) электронные устройства.
Конструкция:
Распределитель состоит из следующих основных компонентов:
- корпус (1) с монтажной поверхностью;
- золотник (2) с прижимными пружинами (3 и 4);
- магниты (5 и 6) с центральной резьбой;
- интегрированная электроника (по выбору) (7).
Принцип работы:
- если электромагниты (5 и 6) отключены, центрование золотника (2) осуществляется прижимными пружинами (3 и 4);
- непосредственное приведение в действие золотника (2) путем возбуждения одного из пропорционально регулируемых электромагнитов - напр., подача напряжения на магнит „b“ (6): перемещение золотника (2) влево пропорционально электрическому входному сигналу; Соединение из P в A и из B в T через щели специального профиля с квадратичной характеристикой (арактеристика расхода.;
- Отключение электромагнита (6): золотник (2) с помощью прижимной пружины (3) возвращается в среднее положение.
Распределитель двухпозиционный:
(Тип 4WRA…A…)
Принцип действия такого исполнения распределителя аналогичен принципу действия трехпозиционного распределителя. Однако, клапан с двумя переключаемыми положениями комплектуется только электромагнитом „a“. Вместо второго пропорционально регулируемого электромагнита у клапана Ду 6 устанавливается заглушка (8.1) или - для Ду10 - крышка (8.2).
Указание по типу 4WRA 6…-2X/…: Не допускайте опорожнения сливной линии. При необходимости следует установить подпорный клапан (подпор прим. 2 бар).
Особенности:
- Pаспределитель пропорционального регулирования без электрической обратной связи по положению и с интегрированной электроникой (OBE) для типа 4WRAE
- Регулируют направление и величину объемного расхода
- Управление пропорционально регулируемыми магнитами с центральной резьбой и съемной катушкой
- Для установки на плите: Расположение присоединений согласно ISO 4401 присоединительные плиты заказываются отдельно
- Центрированный пружинами золотник
- Управляющие электронные устройства:
- 4WRAE: интегрированная электроника (OBE) с входным напряжением или токовым входом (A1 или F1);
- 4WRA: аналоговый усилитель модульной конструкци (не входит в поставку)
Принцип действия и конструктивная схема
4/2 и 4/3 пропорциональный распределитель является гидроаппаратом прямого управления, предназначенным для установки на плите. Управление осуществляется от пропорционально регулируемых магнитов с центральной резьбой и съемной катушкой. Электромагнитами управляют на выбор внешние управляющие электронные устройства (тип 4WRA) или встроенные (тип 4WRAE) электронные устройства.
Конструкция:
Распределитель состоит из следующих основных компонентов:
- корпус (1) с монтажной поверхностью;
- золотник (2) с прижимными пружинами (3 и 4);
- магниты (5 и 6) с центральной резьбой;
- интегрированная электроника (по выбору) (7).
Принцип работы:
- если электромагниты (5 и 6) отключены, центрование золотника (2) осуществляется прижимными пружинами (3 и 4);
- непосредственное приведение в действие золотника (2) путем возбуждения одного из пропорционально регулируемых электромагнитов - напр., подача напряжения на магнит „b“ (6): перемещение золотника (2) влево пропорционально электрическому входному сигналу; Соединение из P в A и из B в T через щели специального профиля с квадратичной характеристикой (арактеристика расхода.;
- Отключение электромагнита (6): золотник (2) с помощью прижимной пружины (3) возвращается в среднее положение.
Распределитель двухпозиционный:
(Тип 4WRA…A…)
Принцип действия такого исполнения распределителя аналогичен принципу действия трехпозиционного распределителя. Однако, клапан с двумя переключаемыми положениями комплектуется только электромагнитом „a“. Вместо второго пропорционально регулируемого электромагнита у клапана Ду 6 устанавливается заглушка (8.1) или - для Ду10 - крышка (8.2).
Указание по типу 4WRA 6…-2X/…: Не допускайте опорожнения сливной линии. При необходимости следует установить подпорный клапан (подпор прим. 2 бар).
Примечание: y золотников W и WA в нейтраль- ном положении соединения A - T и B - T открыты приблизительно на 3 % от соответствующего номи- нального сечения.
1) Электрические виды защиты по отдельному запросу
2) Только для типоразмера 6: при исполнении „J“ = стойкость к воздействию морской воды указать только „K31“!
Общие
| Типоразмер Типоразмер | 6 | 10 | |
| Положение при установке | Любое, предпочтительно горизонтальное | ||
| Диапазон температур хранения, °C | от –20 до +80 | ||
| Диапазон температуры Окружающей среды | 4WRA,°C | от –20 до +70 | |
| 4WRAE,°C | от –20 до +50 | ||
| Вес | 4WRA,кг | 2,0 | 6,6 |
| 4WRAE, кг | 2,2 | 6,8 | |
Гидравлические (измерения получены с HLP46, Jмасло = 40 °C ± 5 °C)
| Макс. рабочее давление | Порт A, B, P, бар | 315 | |
| Порт T, бар | 210 | ||
| Номинальный объемный расход qV ном при Äp = 10 бар, л/мин | 7, 15, 26 | 30, 60 | |
| Макс. допуст. объемный расход, л/мин | 42 (80)1) | 75 (140)1) | |
| Рабочая жидкость | Минеральное масло (HL, HLP) согласно DIN 51524 Прочие рабочие жидкости по запросу! | ||
| Диапазон температуры рабочей жидкости, °C | от –20 до +80 (предпочтительно от +40 до +50) | ||
| Диапазон вязкости, мм2/с | от 20 до 380 (предпочтительно от 30 до 46) | ||
| Макс. доп. степень загрязнения рабочей жидкости класс чистоты согласно ISO 4406 (c) | Класс 20/18/15 2) | ||
| Гистерезис, % | ≤ 5 | ||
| Ошибка при возврате, % | ≤ 1 | ||
| Порог чувствительности, % | ≤ 0,5 | ||
Электрические
| Типоразмер Типоразмер | 6 | 10 | |
| Тип напряжения | Постоянный ток | ||
| Сигнал управления В WRAE | Входное напряжение „A1“ В | ±10 | |
| Токовый вход „F1“ мА | от 4 до 20 | ||
| Макс. ток электромагнита A | 2,5 | ||
| Сопротивление Катушки Электромагнита | Величина в холодном Ù состоянии при 20 °C | 2 | |
| Макс. значение в нагретом Ù состоянии | 3 | ||
| Продолжительность включения, % | 100 | ||
| Макс. температура катушки 1) °C | 150 | ||
| Электрическое подключение | 4WRA | Cо штекером согласно DIN EN 175301-803 или ISO 4400 | |
| Штекер согласно DIN EN 175301-803 или ISO 4400 2) | |||
| 4WRAE | Cо штекером согласно DIN EN 175201-804 | ||
| Штекер DIN EN 175201-804 2) | |||
| Класс защиты распределителя в соответствии с EN 60529 | IP65 с установленной и фиксированной штепсельной розеткой | ||
Управляющие электронные устройства
| Для 4WRA Аналоговый модульный усилитель 2) | VT-VSPA2-...-2XJ (не входит в поставку) | ||
| Питающее напряжение 4WRAE, 4WRA 3) | Номинальное напряжение постоянного тока BDC | 24 | |
| Нижнее предельное значение | В | 21 / 22 (4WRA); 19 (4WRAE) | |
| Верхнее предельное значение | В | 35 | |
| Потребление электроэнергии Усилителем | Imax | A | 1,8 |
| Макс. импульсный ток A | 3 | ||
1) Макс. допуст. объемный расход при двойном протекании.
2) В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная система фильтрации позволяет снизить вероятность повреждений и увеличить срок службы компонентов.
3) В связи с температурой поверхности катушек электромагнита необходимо соблюдать европейские нормы DIN EN 563 и DIN EN 982!
4) Отдельный заказ.
При превышении предельной характеристики возникают гидродинамические силы, которые могут привести к неконтролируемым движениям золотника.
Тип 4WRA6 (типоразмер 6)
1. Корпус распределителя
2. Пропорционально регулируемый электромагнит „a“
3. Пропорционально регулируемый электромагнит „b“
4.1. Штекер „A“, цвет серый (заказывается отдельно)
4.2. Штекер „B“, цвет черный (заказывается отдельно)
5. Заводская табличка
6. Одинаковые уплотнительные кольца для каналов A, B, P и T
7. Резьбовая заглушка для распределителя с одним магнитом (2 переключаемых положения, исполнение EA или WA)
8. Пространство, необходимое для снятия штекера.
9. Монтажная поверхность распределителя, расположение присоединений ISO 4401-03 (с отверстием для центрирования). Каналы P, A, B, и T с Ø8 мм.
Крепежные винты клапана (заказываются отдельно) Рекомендуется использовать следующие крепежные винты:
- 4 винта ISO 4762 - M5 x 50 - 10.9-flZn-240h-L (коэффициент трения mобщ = 0,09 – 0,14) Момент затяжки MA = 7 Нм ± 10 %, или
– 4 винта ISO 4762 - M5 x 50 - 10.9 (коэффициент трения mобщ = 0,12 - 0,17) Момент затяжки MA = 8,9 Нм ± 10 %
Тип 4WRAE 6 ...K31/..V (типоразмер 6)
1. Корпус распределителя
2. Пропорционально регулируемый электромагнит „a“
3. Пропорционально регулируемый электромагнит „b“
4. Штекер согласно DIN EN 175201-804, заказывается отдельно.
5. Заводская табличка
6. Одинаковые уплотнительные кольца для каналов A, B, P и T
7. Резьбовая заглушка для распределителя с одним магнитом (2 переключаемых положения,
исполнение EA или WA)
8. Интегрированная электроника (OBE)
9. Место, необходимое для соединительного кабеля и снятия штекера.
10. Обработанная опорная поверхность распределителя, расположение присоединений по ISO 4401
Крепежные винты клапана (заказываются отдельно) Рекомендуется использовать следующие крепежные винты:
– 4 винта ISO 4762 - M5 x 50 - 10.9-flZn-240h-L (коэффициент трения m общ = 0,09 – 0,14) Момент затяжки MA = 7 Нм ± 10 % или
– 4 винта ISO 4762 - M5 x 50 - 10.9 (коэффициент трения mобщ = 0,12 - 0,17) Момент затяжки MA = 8,9 Нм ± 10 %
Тип 4WRA 10 (типоразмер 10)
1. Корпус распределителя
2. Пропорционально регулируемый электромагнит „a“
3. Пропорционально регулируемый электромагнит „b“
4.1 Штекер „A“, цвет серый, заказывается отдельно.
4.2. Штекер „B“, цвет черный, заказывается отдельно.
5. Заводская табличка
6. Вентиляционный винт распределителя для выпуска возхдуха.
7. Одинаковые уплотнительные кольца для каналов A, B, P и T (Т1)
8. Заглушка для клапанов с одним одним магнитом (2 переключаемых положения, исполнение EA или WA)
9. Пространство, необходимое для снятия штекера.
10. Обработанная опорная поверхность распределителя, распо-ложение присоединений ISO 4401 (с отверстием для фиксации), канал T1 имеет Ø11,2 мм
Крепежные винты клапана (заказываются отдельно) Рекомендуется использовать следующие крепежные винты:
– 4 винта ISO 4762 - M6 x 40 - 10.9-flZn-240h-L (коэффициент трения mобщ = 0,09 – 0,14) Момент затяжки MA = 12,5 Нм ± 10 % или
– 4 винта ISO 4762 - M6 x 40 - 10.9 (коэффициент трения mобщ = 0,12 - 0,17) Момент затяжки MA = 15,5 Нм ± 10 %
Тип 4WRAE10 (типоразмер 10)
1. Корпус распределителя
2. Пропорционально регулируемый электромагнит „a“
3. Пропорционально регулируемый электромагнит „b“
4. Штекер согласно DIN EN 175201-804, заказывается отдельно.
5. Заводская табличка
6. Вентиляционный винт распределителя для выпуска воздуха.
7. Одинаковые уплотнительные кольца для каналов A, B, P, T
8. Заглушка для клапанов с одним магнитом (2 переключаемых положения, исполнение EA или WA)
9. Интегрированная электроника (OBE)
10. Место, необходимое для соединительного кабеля и снятия штекера.
11. Обработанная опорная поверхность распределителя, расположение присоединений ISO 4401 (с отверстием для фиксации): канал T1 Ø11,2 мм
Крепежные винты клапана (заказываются отдельно) Рекомендуется использовать следующие крепежные винты:
– 4 винта ISO 4762 - M6 x 40 - 10.9-flZn-240h-L (коэффициент трения mобщ = 0,09 – 0,14) Момент затяжки MA = 12,5 Нм ± 10 % или
– 4 винта ISO 4762 - M6 x 40 - 10.9 (коэффициент трения mобщ = 0,12 - 0,17) Момент затяжки MA = 15,5 Нм ± 10 %
Электрическое подключение, штекеры
Интегрированная электроника (OBE) для типа WRAE
Сигнал управления:
положительный сигнал управления (от 0 до 10 В или от 12 до 20 мА) на D и опорный потенциал на E приводят к появлению расхода из P в A и из В в T.
отрицательный сигнал управления (от 0 до 10 В или 12 – 4 мА) на D и опорный потенциал на E приводят к появлению расхода из P в B и из A в T.
Если клапан оснащен одним магнитом на стороне „a“ (вариант исполнения золотника EA и WA), то положительный сигнал управления на D и опорный потенциал на E (типоразмер 6: 4 – 20 мА и типоразмер 10: 12 – 20 мА) приводит к появлению расхода из P в B и из A в T.
Соединительный кабель:
– кабель длиной до 25 м типа LiYCY 5 x 0,75 мм2 (рекомендован)
– кабель длиной до 50 м типа LiYCY 5 x 1,0 мм2
Внешний диаметр от 6,5 до 11 мм. Экранирование необходимо только со стороны источника питания на PE.
1) Контакт C и F подключать нельзя!
2) Разъем РЕ соединен с охладителем и корпусом клапана
3) Провод заземления прикручен к корпусу клапана и крышке
4) Настройка линейной функции от 0 до 2,5 сек. возможна с внешних устройств; равно для Tувелич и Tуменьш
5) Выходные ступени с регулированием тока
6) Детектор падения напряжения выполнен не для типа прибора 4WRAE 10-2X.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 4WRA(E), аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900908297 | 4WRA10E1-30-2X/G24N9K4/V | R901172474 | 4WRA6W03-2X/G24N9K4/V-589 | R900925456 | 4WRAE6E07-2X/G24N9K31/F1V |
| R900760427 | 4WRA10E1-30-2X/G24N9K4/V-589 | R901020579 | 4WRA6W07-2X/G24K4/V-589 | R901015564 | 4WRAE6E1-07-2X/G24K31/A1V |
| R900908978 | 4WRA10E1-60-2X/G24N9K4/V | R900923472 | 4WRA6W07-2X/G24N9K4/V | R900617493 | 4WRAE6E1-07-2X/G24K31/F1V |
| R901159711 | 4WRA10E1-60-2X/G24N9K4/V-589 | R900949337 | 4WRA6W07-2X/G24N9K4/V-589 | R901355164 | 4WRAE6E1-07-2X/G24N9K31/A1V |
| R901033865 | 4WRA10E30-2X/G24K4/V-589 | R901167916 | 4WRA6W07-2X/G24N9K4/V-674 | R900711880 | 4WRAE6E1-07-2X/G24N9K31/F1V |
| R900921739 | 4WRA10E30-2X/G24N9K4/V | R900717829 | 4WRA6W07-2X/G24NJK31/V | R900738355 | 4WRAE6E1-15-2X/G24K31/F1V |
| R900949993 | 4WRA10E30-2X/G24N9K4/V-589 | R900972827 | 4WRA6W1-07-2X/G24K4/V | R900753599 | 4WRAE6E1-15-2X/G24N9K31/A1V |
| R900749771 | 4WRA10E60-2X/G24K4/V-589 | R900707030 | 4WRA6W1-07-2X/G24K4/V-589 | R900928872 | 4WRAE6E1-30-2X/G24N9K31/A1V |
| R900902097 | 4WRA10E60-2X/G24N9K4/V | R900940546 | 4WRA6W1-07-2X/G24N9K4/V | R900947058 | 4WRAE6E1-30-2X/G24N9K31/F1V |
| R900926365 | 4WRA10E60-2X/G24N9K4/V-589 | R900617116 | 4WRA6W1-07-2X/G24N9K4/V-589 | R901282085 | 4WRAE6E15-2X/G24K31/A1V-280 |
| R900926985 | 4WRA10EA30-2X/G24N9K4/V | R901371070 | 4WRA6W1-15-2X/G24K0/V-984 | R901019997 | 4WRAE6E15-2X/G24K31/F1V |
| R900960406 | 4WRA10EA30-2X/G24N9K4/V-589 | R900940043 | 4WRA6W1-15-2X/G24N9K4/V | R900909389 | 4WRAE6E15-2X/G24N9K31/A1V |
| R900917193 | 4WRA10EA60-2X/G24N9K4/V | R900784024 | 4WRA6W1-15-2X/G24N9K4/V-589 | R900947059 | 4WRAE6E15-2X/G24N9K31/F1V |
| R901259366 | 4WRA10EA60-2X/G24N9K4/VSO43A-1681 | R901371067 | 4WRA6W1-30-2X/G24K0/V-984 | R900957274 | 4WRAE6E3-30-2X/G24N9K31/F1V |
| R900944554 | 4WRA10EA60-2X/G24N9K4/V-589 | R900902537 | 4WRA6W1-30-2X/G24N9K4/V | R901015613 | 4WRAE6E30-2X/G24K31/F1V |
| R900943216 | 4WRA10EB30-2X/G24N9K4/V | R900935628 | 4WRA6W1-30-2X/G24N9K4/V-589 | R900974925 | 4WRAE6E30-2X/G24N9K31/A1V-280 |
| R900936632 | 4WRA10EB30-2X/G24N9K4/V-589 | R901373022 | 4WRA6W1-30-2X/G24N9K4/V-674 | R900931485 | 4WRAE6E30-2X/G24N9K31/F1V |
| R900934606 | 4WRA10EB60-2X/G24N9K4/V | R900758517 | 4WRA6W15-2X/G24JK31/V | R900745630 | 4WRAE6EA07-2X/G24K31/A1V |
| R900733045 | 4WRA10EB60-2X/G24N9K4/V-589 | R901371072 | 4WRA6W15-2X/G24K0/V-984 | R900966133 | 4WRAE6EA07-2X/G24N9K31/A1V |
| R901044042 | 4WRA10M60-2X/G24N9K4/V-589 | R900976495 | 4WRA6W15-2X/G24K4/V-589 | R900723376 | 4WRAE6EA07-2X/G24N9K31/F1V |
| R900245449 | 4WRA10W1-30-2X/G24K4/V-589 | R900913443 | 4WRA6W15-2X/G24N9K4/V | R901145773 | 4WRAE6EA15-2X/G24K31/F1V |
| R900908299 | 4WRA10W1-30-2X/G24N9K4/V | R900935630 | 4WRA6W15-2X/G24N9K4/V-589 | R900750718 | 4WRAE6EA15-2X/G24N9K31/A1V |
| R900935629 | 4WRA10W1-30-2X/G24N9K4/V-589 | R987439580 | 4WRA6W15-2X/G24N9K4/VSO43A1866 | R900957490 | 4WRAE6EA15-2X/G24N9K31/F1V |
| R900575765 | 4WRA10W1-60-2X/G24N9K4/V | R900945520 | 4WRA6W3-15-2X/G24N9K4/V | R901021332 | 4WRAE6EA30-2X/G24K31/F1V |
| R900935739 | 4WRA10W1-60-2X/G24N9K4/V-589 | R978047107 | 4WRA6W30-2X/G12NK4/VSO43A-1799 | R900937158 | 4WRAE6EA30-2X/G24N9K31/A1V |
| R900914289 | 4WRA10W3-60-2X/G24N9K4/V | R900953093 | 4WRA6W30-2X/G24K4/V-589 | R900938373 | 4WRAE6EA30-2X/G24N9K31/F1V |
| R900781053 | 4WRA10W30-2X/G24K4/V-589 | R900784152 | 4WRA6W30-2X/G24N2JK10/V-740 | R900929851 | 4WRAE6EB07-2X/G24N9K31/A1V |
| R900922441 | 4WRA10W30-2X/G24N9K4/V | R900902095 | 4WRA6W30-2X/G24N9K4/V | R900916594 | 4WRAE6EB15-2X/G24K31/A1V |
| R900944775 | 4WRA10W30-2X/G24N9K4/V-589 | R900926975 | 4WRA6W30-2X/G24N9K4/V-589 | R900935661 | 4WRAE6EB15-2X/G24N9K31/A1V |
| R901441236 | 4WRA10W60-2X/G24K4/M | R901225179 | 4WRA6W30-2X/G24N9K4/VL | R900963738 | 4WRAE6EB15-2X/G24N9K31/F1V |
| R900931721 | 4WRA10W60-2X/G24K4/V-589 | R900710528 | 4WRA6WA07-2X/G24K4/V | R900969665 | 4WRAE6EB30-2X/G24N9K31/A1V |
| R900907650 | 4WRA10W60-2X/G24N9K4/V | R900787374 | 4WRA6WA07-2X/G24N9K4/V-589 | R900935958 | 4WRAE6M30-2X/G24N9K31/A1V |
| R900943416 | 4WRA10W60-2X/G24N9K4/V-589 | R901008492 | 4WRA6WA15-2X/G24K4/V-589 | R901117558 | 4WRAE6V03-2X/G24N9K31/A1V |
| R901225420 | 4WRA10W60-2X/G24N9K4/VL | R901367493 | 4WRA6WA15-2X/G24N2JK10/M-740 | R900703358 | 4WRAE6V07-2X/G24N9K31/A1V |
| R900924586 | 4WRA10WA30-2X/G24N9K4/V | R900961533 | 4WRA6WA15-2X/G24N9K4/V | R901306165 | 4WRAE6V07-2X/G24N9K31/F1V |
| R900962459 | 4WRA10WA30-2X/G24N9K4/V-589 | R900963296 | 4WRA6WA15-2X/G24N9K4/V-589 | R901201460 | 4WRAE6V1-07-2X/G24N9K31/F1V |
| R900906030 | 4WRA10WA60-2X/G24K4/V-589 | R900244238 | 4WRA6WA30-2X/G24N9K4/V | R901201458 | 4WRAE6V1-15-2X/G24N9K31/F1V |
| R900935623 | 4WRA10WA60-2X/G24N9K4/V | R900947417 | 4WRA6WA30-2X/G24N9K4/V-589 | R900965020 | 4WRAE6V1-30-2X/G24N9K31/F1V |
| R900953725 | 4WRA10WA60-2X/G24N9K4/V-589 | R900761800 | 4WRA6WB03-2X/G24N9K4/V-589 | R900758996 | 4WRAE6V15-2X/G24K31/A1V |
| R900950630 | 4WRA10WB30-2X/G24N9K4/V | R901000767 | 4WRA6WB07-2X/G24K4/V | R901250162 | 4WRAE6V15-2X/G24N9K31/A1V |
| R901056484 | 4WRA10WB60-2X/G24K4/V | R901040903 | 4WRA6WB07-2X/G24N9K4/V | R900935370 | 4WRAE6V30-2X/G24N9K31/A1V |
| R900950629 | 4WRA10WB60-2X/G24N9K4/V | R901206173 | 4WRA6WB07-2X/G24N9K4/V-589 | R901424158 | 4WRAE6V30-2X/G24N9K31/F1V |
| R901240068 | 4WRA6E00-2X=G24N5JK10Z/V-573 | R901055110 | 4WRA6WB15-2X/G24K4/V | R900736894 | 4WRAE6W03-2X/G24N9K31/A1V |
| R900947149 | 4WRA6E03-2X/G24N9K4/V | R901266770 | 4WRA6WB15-2X/G24K4/V-589 | R900618361 | 4WRAE6W03-2X/G24N9K31/F1V |
| R900738630 | 4WRA6E03-2X/G24N9K4/V-589 | R901017934 | 4WRA6WB30-2X/G24K4/V | R900778280 | 4WRAE6W07-2X/G24K31/F1V |
| R901142894 | 4WRA6E03-2X/G24NJK31/V | R901311329 | 4WRAE10E1-30-2X/G24K31/F1V | R900932003 | 4WRAE6W07-2X/G24N9K31/A1V |
| R900958793 | 4WRA6E07-2X/G24K4/V-589 | R900936848 | 4WRAE10E1-30-2X/G24N9K31/A1V | R900950144 | 4WRAE6W07-2X/G24N9K31/F1V |
| R900906262 | 4WRA6E07-2X/G24N9K4/V | R901213358 | 4WRAE10E1-30-2X/G24N9K31/F1V | R901026400 | 4WRAE6W1-07-2X/G24K31/A1V |
| R900904105 | 4WRA6E07-2X/G24N9K4/V-589 | R901049206 | 4WRAE10E1-60-2X/G24K31/F1V | R901099279 | 4WRAE6W1-07-2X/G24K31/F1V |
| R901000270 | 4WRA6E07-2X/G24NJK31/V-589 | R900909658 | 4WRAE10E1-60-2X/G24N9K31/A1V | R900947785 | 4WRAE6W1-07-2X/G24N9K31/A1V |
| R901213835 | 4WRA6E1-07-2X/G24K4/M | R901384952 | 4WRAE10E1-60-2X/G24N9K31/F1M | R900958128 | 4WRAE6W1-07-2X/G24N9K31/F1V |
| R900713549 | 4WRA6E1-07-2X/G24K4/V | R900773932 | 4WRAE10E1-60-2X/G24N9K31/F1V | R901018004 | 4WRAE6W1-15-2X/G24K31/F1V |
| R900932055 | 4WRA6E1-07-2X/G24N9K4/V | R978016005 | 4WRAE10E3-60-2X/G24N9K31/A1V | R900913442 | 4WRAE6W1-15-2X/G24N9K31/A1V |
| R900906034 | 4WRA6E1-15-2X/G24N9K4/V | R901026395 | 4WRAE10E30-2X/G24K31/F1V | R900950774 | 4WRAE6W1-15-2X/G24N9K31/F1V |
| R900732778 | 4WRA6E1-15-2X/G24N9K4/V-589 | R900920588 | 4WRAE10E30-2X/G24N9K31/A1V | R900974817 | 4WRAE6W1-30-2X/G24K31/F1V |
| R901009020 | 4WRA6E1-30-2X/G24K4/V-589 | R900904010 | 4WRAE10E30-2X/G24N9K31/F1V | R900913445 | 4WRAE6W1-30-2X/G24N9K31/A1V |
| R900934376 | 4WRA6E1-30-2X/G24N9K4/V | R900965674 | 4WRAE10E60-2X/G24K31/F1V | R900941258 | 4WRAE6W1-30-2X/G24N9K31/F1V |
| R901060346 | 4WRA6E1-30-2X/G24N9K4/V-589 | R901038922 | 4WRAE10E60-2X/G24N9K31/A1V-280 | R900976919 | 4WRAE6W15-2X/G24K31/F1V |
| R900954403 | 4WRA6E15-2X/G24K4/V-589 | R900929318 | 4WRAE10E60-2X/G24N9K31/F1V | R900908938 | 4WRAE6W15-2X/G24N9K31/A1V |
| R900920557 | 4WRA6E15-2X/G24N9K4/V | R900940206 | 4WRAE10EA30-2X/G24N9K31/A1V | R901290623 | 4WRAE6W15-2X/G24N9K31/A1V-280 |
| R900911679 | 4WRA6E15-2X/G24N9K4/V-589 | R900954109 | 4WRAE10EA30-2X/G24N9K31/F1V | R900908195 | 4WRAE6W15-2X/G24N9K31/F1V |
| R901104708 | 4WRA6E15-2X/G24NJK31/V | R900786039 | 4WRAE10EA60-2X/G24K31/F1V | R901439515 | 4WRAE6W2-30-2X/G24N9K31/A1V |
| R901347269 | 4WRA6E15-2X=G24K4/V | R900916601 | 4WRAE10EA60-2X/G24N9K31/A1V | R900975416 | 4WRAE6W3-30-2X/G24N9K31/A1V |
| R901177537 | 4WRA6E15-2X=G24N9K4/V | R900930423 | 4WRAE10EA60-2X/G24N9K31/F1V | R900762072 | 4WRAE6W30-2X/G24K31/F1V |
| R900720405 | 4WRA6E30-2X/G24K4/V-589 | R900939576 | 4WRAE10EB30-2X/G24N9K31/A1V | R900900987 | 4WRAE6W30-2X/G24N9K31/A1V |
| R978040412 | 4WRA6E30-2X/G24N9K4/VSO43A-1839 | R900926473 | 4WRAE10EB60-2X/G24N9K31/A1V | R900974927 | 4WRAE6W30-2X/G24N9K31/A1V-280 |
| R900921245 | 4WRA6E30-2X/G24N9K4/V-589 | R901316266 | 4WRAE10EB60-2X/G24N9K31/F1V | R900943826 | 4WRAE6W30-2X/G24N9K31/F1V |
| R900746965 | 4WRA6E30-2X/G24NJK31/V | R900707215 | 4WRAE10W1-30-2X/G24K31/F1V | R900786463 | 4WRAE6WA07-2X/G24K31/A1V |
| R900964834 | 4WRA6EA03-2X/G24N9K4/V | R900555967 | 4WRAE10W1-30-2X/G24N9K31/A1V | R900783251 | 4WRAE6WA07-2X/G24K31/F1V |
| R900967975 | 4WRA6EA03-2X/G24N9K4/V-589 | R900925687 | 4WRAE10W1-30-2X/G24N9K31/F1V | R900946529 | 4WRAE6WA07-2X/G24N9K31/A1V |
| R900737408 | 4WRA6EA07-2X/G24K4/V | R900732536 | 4WRAE10W1-60-2X/G24K31/F1V | R900951675 | 4WRAE6WA15-2X/G24N9K31/A1V |
| R901007459 | 4WRA6EA07-2X/G24K4/V-589 | R900936006 | 4WRAE10W1-60-2X/G24N9K31/A1V | R900901182 | 4WRAE6WA15-2X/G24N9K31/F1V |
| R900925553 | 4WRA6EA07-2X/G24N9K4/V | R900949757 | 4WRAE10W1-60-2X/G24N9K31/F1V | R901100348 | 4WRAE6WA30-2X/G24K31/F1V |
| R900973952 | 4WRA6EA07-2X/G24N9K4/V-589 | R900961942 | 4WRAE10W3-30-2X/G24N9K31/A1V | R900962407 | 4WRAE6WA30-2X/G24N9K31/A1V |
| R900938827 | 4WRA6EA15-2X/G24K4/V-589 | R978011121 | 4WRAE10W3-60-2X/G24K31/F1V | R900752021 | 4WRAE6WA30-2X/G24N9K31/F1V |
| R900937718 | 4WRA6EA15-2X/G24N9K4/V | R900946871 | 4WRAE10W3-60-2X/G24N9K31/A1V | R901170924 | 4WRAE6WB07-2X/G24N9K31/F1V |
| R900979038 | 4WRA6EA15-2X/G24N9K4/V-589 | R900968832 | 4WRAE10W3-60-2X/G24N9K31/F1V | R900913647 | 4WRAE6WB15-2X/G24N9K31/A1V |
| R900952255 | 4WRA6EA15-2X/G24NJK31/V | R901059583 | 4WRAE10W30-2X/G24K31/A1V-280 | R901239200 | 4WRAE6WB15-2X/G24N9K31/F1V |
| R900936935 | 4WRA6EA30-2X/G24N9K4/V | R900711868 | 4WRAE10W30-2X/G24K31/F1V | R900941851 | 4WRAE6WB30-2X/G24N9K31/A1V |
| R900934860 | 4WRA6EA30-2X/G24N9K4/V-589 | R900913646 | 4WRAE10W30-2X/G24N9K31/A1V | ||
| R900952256 | 4WRA6EA30-2X/G24NJK31/V | R900922439 | 4WRAE10W30-2X/G24N9K31/F1V | ||
| R900933754 | 4WRA6EA30-2X/G24NJK31/V-589 | R901369568 | 4WRAE10W60-2X/G24K31/F1M | ||
| R900963345 | 4WRA6EB07-2X/G24N9K4/V | R900710530 | 4WRAE10W60-2X/G24K31/F1V | ||
| R901024758 | 4WRA6EB07-2X/G24N9K4/V-589 | R901416065 | 4WRAE10W60-2X/G24N9K31/A1M | ||
| R900728286 | 4WRA6EB15-2X/G24K4/V | R900974924 | 4WRAE10W60-2X/G24N9K31/A1V-280 | ||
| R900933792 | 4WRA6EB15-2X/G24N9K4/V | R900920055 | 4WRAE10W60-2X/G24N9K31/F1V | ||
| R900936497 | 4WRA6EB15-2X/G24N9K4/V-589 | R901239551 | 4WRAE10W60-2X=G24N9K31/F1V | ||
| R900947693 | 4WRA6EB30-2X/G24K4/V | R900904801 | 4WRAE10WA60-2X/G24N9K31/A1V | ||
| R900924377 | 4WRA6EB30-2X/G24N9K4/V | R901151668 | 4WRAE10WA60-2X/G24N9K31/F1V | ||
| R900937091 | 4WRA6EB30-2X/G24N9K4/V-589 | R900966303 | 4WRAE10WB30-2X/G24K31/A1V | ||
| R901012333 | 4WRA6M07-2X/G24N9K4/V-589 | R901239201 | 4WRAE10WB30-2X/G24N9K31/F1V | ||
| R978910012 | 4WRA6MA30-2X/G24K4/V | R978019392 | 4WRAE10WB60-2X/G24N9K31/A1V | ||
| R900938633 | 4WRA6V15-2X/G24N9K4/V | R901239457 | 4WRAE10WB60-2X/G24N9K31/F1V | ||
| R900953655 | 4WRA6V15-2X/G24N9K4/V-589 | R978916639 | 4WRAE6E03-2X/G24K31/A1V | ||
| R901016752 | 4WRA6V30-2X/G24N9K4/V | R900953168 | 4WRAE6E03-2X/G24N9K31/A1V | ||
| R900953654 | 4WRA6V30-2X/G24N9K4/V-589 | R901066051 | 4WRAE6E03-2X/G24N9K31/F1V | ||
| R900968209 | 4WRA6V30-2X/G24N9K4/V-589=LB | R901201706 | 4WRAE6E07-2X/G24K31/A1V-280 | ||
| R978912832 | 4WRA6W03-2X/G24K4/V | R900759329 | 4WRAE6E07-2X/G24K31/F1V | ||
| R901043499 | 4WRA6W03-2X/G24N9K4/V | R900925006 | 4WRAE6E07-2X/G24N9K31/A1V |
