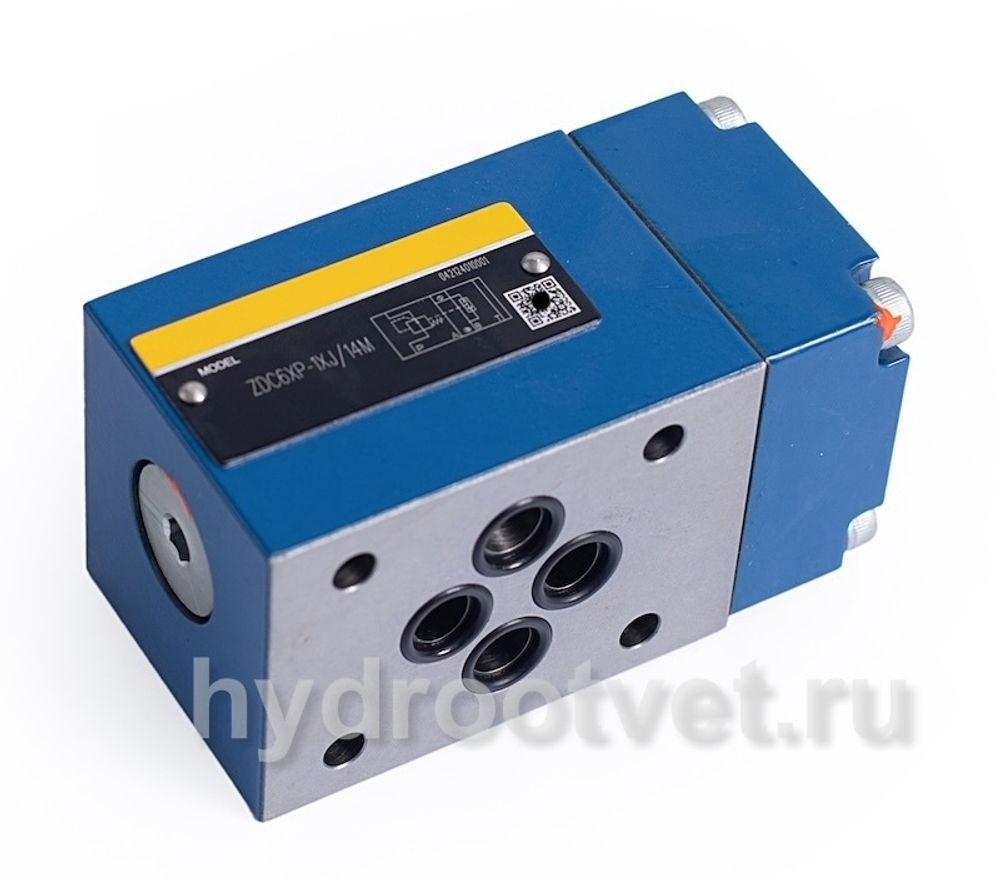

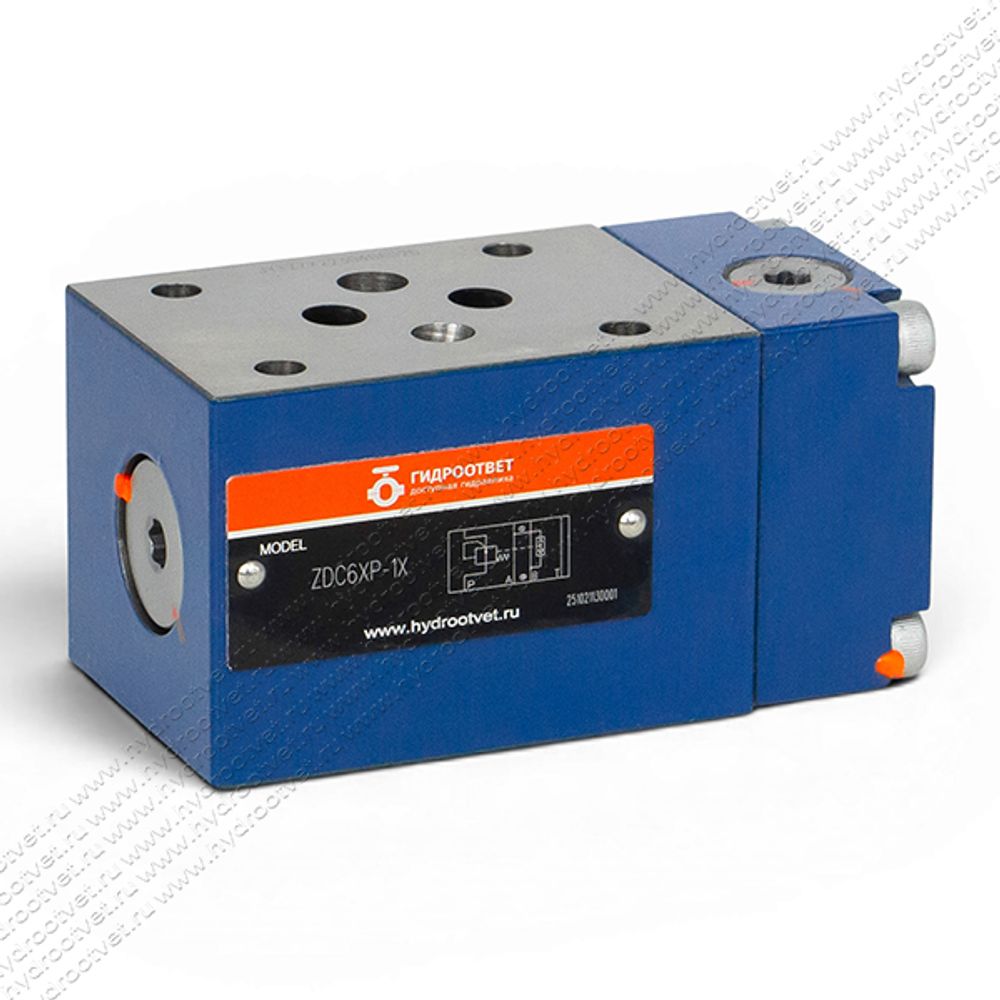

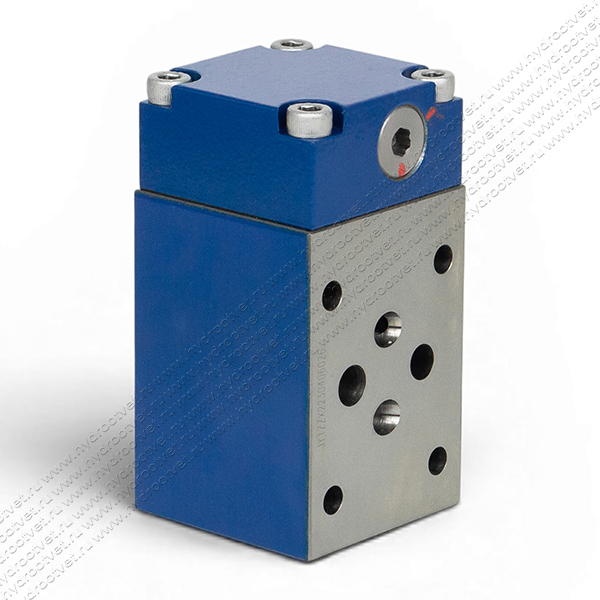

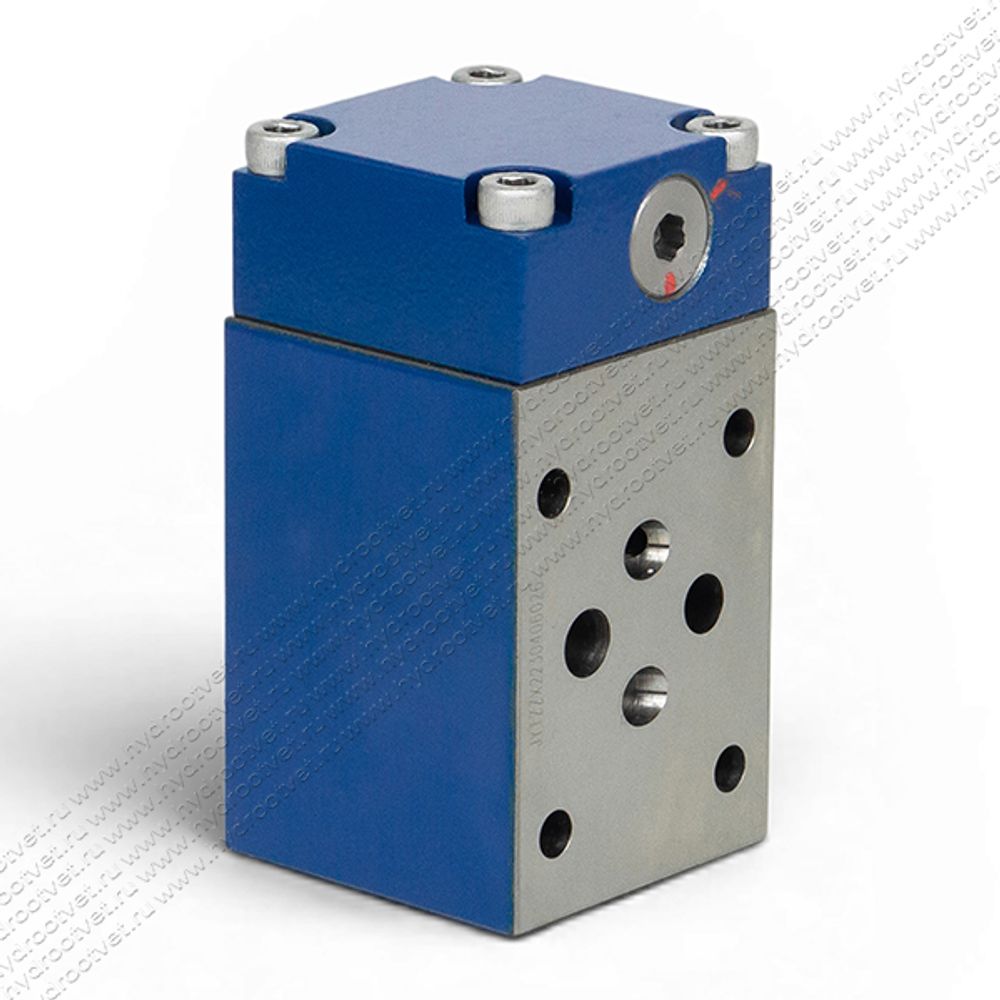

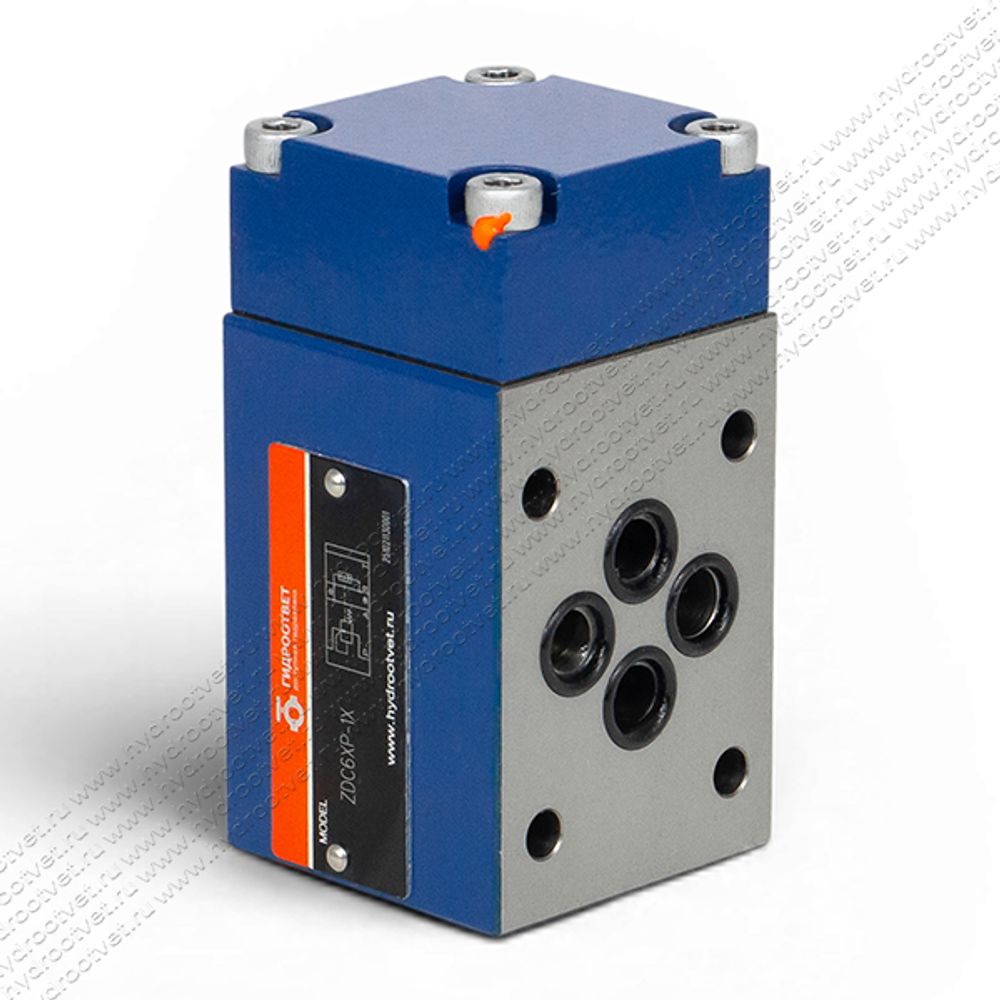

Компенсатор давления ZDC6XP-1X применяется для установки под пропорциональные гидрораспределители типоразмера Ду6. Данный клапан давления позволяет реализовать функцию регулятора потока, то есть регулировка скорости пропорциональным дросселирующим распределителем ISO 4401-03 (CETOP03) не будет зависеть от нагрузки на рабочем органе. Уплотнения клапана NBR. Плита ZDC6XP-1X имеет внутренний канал управления. Клапаны ZDC6XP-1X производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Клапан ZDC представляет собой двухходовой компенсатор давления подачи с прямым приводом. Он состоит из нескольких основных частей, включая корпус клапана, золотник управления, нажимную пружину, две заслонки и торцевую крышку со встроенным запорным клапаном. Как и в случае с другими типами дроссельных заслонок, объем потока пропорционального дроссельного клапана и клапана регулирования направления зависит от перепада давления ΔP. При объединении дроссельной заслонки с компенсатором давления создается электрический клапан регулирования расхода с компенсацией нагрузки, который поддерживает перепад давления ΔP на дроссельной заслонке постоянным. Перепад давления определяется пружиной компенсатора давления и зависит от выбранной модели, когда давление колеблется от 8 до 25 бар.Когда перепад давления от P1 до A1 или от P1 до B1 меньше, чем усилие пружины, пружина сжатия (3) удерживает золотник управления (2) в открытом положении между P2 и P1. Если перепад давления превышает усилие пружины, золотник управления перемещается влево до тех пор, пока перепад давления не восстановится
