Пропорциональные сервоклапаны серий SFL218 являются дросселирующими распределителями. Клапаны SFL218 могут быть с успехом применены в системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие. Клапаны SFL218 производятся в Китае на ведущем заводе-изготовителе севрогидроаппаратуры и являются качественными аналогами клапана MOOG 760/G761 известного немецкого бренда. Клапан SFL218 двухкаскадный и имеет в основе конструкции сервомеханизм типа сопло-заслонка с L = обратная связь по усилию. Расход сервораспределителя соответствует типоразмеру Ду8, максимальное рабочее давление может достигать 315 бар. Сигнал управления, подаваемый на клапан, может быть токовый в мА / по напряжению в В, а величины управляющего сигнала, помимо стандартных ±10В и 4...20 мА, могут иметь значения аналогичные сигналам управления для клапанов MOOG 760/G761 . Уплотнения выбираются из двух вариантов: NBR (каучук) для температуры рабочей жидкости -40~+135℃ и FKM (фторкаучук) - для -20~+180℃. Клапан SFL218 устанавливается на монтажную поверхность по стандарту ISO 10372-04
Конструкция и принцип действия

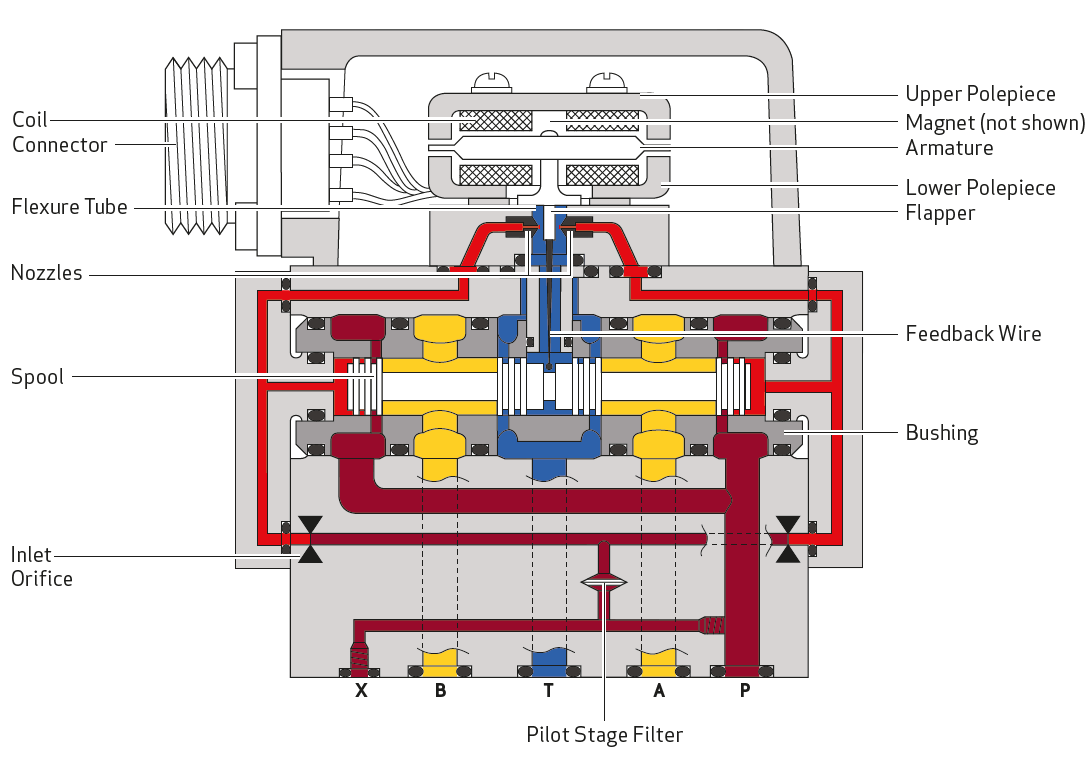

Сервоклапан состоит из электромеханического преобразователя, каскада управления типа "сопло-заслонка" и золотниковой пары. Электромеханический преобразователь включает в себя две обмотки управления, два постоянных магнита, два магнитопровода и якорь. Якорь закреплён на гибкой трубке, которая является упругим элементом. Гибкая трубка выступает также в качестве непроницаемой для жидкости оболочки, разделяющей электромагнитную и гидравлическую части сервоклапана. Заслонка сдвоенного элемента "сопло-заслонка", являющегося основной частью каскада управления, размещена на стержне, проходящем через гибкую трубку и жёстко соединённом с якорем. Рабочая часть заслонки располагается между двумя соплами, формируя два переменных гидравлических дросселя. Проводимость каждого из дросселей определяется расстоянием между заслонкой и срезом сопла. В каждом из плеч каскада управления жидкость, проходя через постоянный и упомянутый переменный дроссели, создаёт определённое давление под торцем золотника. Отклонение заслонки от нейтрального положения вызывает уменьшение давления под одним и увеличение давления под другим торцем; возникающая сила приводит к перемещению золотника. Перемещаясь, золотник открывает одни и закрывает другие прецизионные отверстия в гильзе, что приводит к появлению определённого, прямо пропорционального величине перемещения, расхода рабочей жидкости из портов управления сервоклапана к исполнительному органу системы управления. При этом пружина обратной связи, конец которой закреплён в проточке золотника, деформируется; возникающий при этом момент силы воздействует на якорь, вызывая смещение заслонки в направлении, противоположном тому, которое обусловило перемещение золотника.
При подаче тока в обмотки управления электромеханического преобразователя возникает момент сил, действующий на якорь, что и приводит к его повороту. Заслонка, жёстко связанная с якорем, отклоняется от нейтрали, приближаясь к одному и отдаляясь от другого сопла, что вызывает движение золотника. Так как якорь связан с золотником посредством пружины обратной связи, перемещение золотника вызывает смещение якоря в направлении, противоположном первоначальному повороту. Жестко связанная с якорем заслонка также двигается в обратном направлении, пока не достигнет нейтрального положения. Перемещение золотника (и расход рабочей жидкости к исполнительному органу) прямо пропорциональны току, подаваемому в обмотки управления. При изменении тока золотник придёт в движение и займёт новое положение, соответствующее новому сигналу управления.
Пример кода для заказа SFL218-S60FOM5VB40
Коды заменяемых клапанов MOOG:
- G761-3001B H04JOFM4VPL
- G761-3002B H10JOFM4VPL
- G761-3003B H19JOGM4VPL
- G761-3004B H38JOGM4VPL
- G761-3005B S63JOGM4VPL
- G761-3023B H19JOGM4VBL
- G761-3021B H04JOFM4VBL
- G761-3605 S63JOGM5UBL
- G761-3602 S63JOGM5UPL
- G761-3024 H38JOGM4VBL
- G761-3025 S63JOGM4VBL
- G761-3022B H10JOFM4VBL
- G761-3008B H19JOGM4VPH
- G761-3004-5 H38JOGM5VP
Основные характеристики
Параметр | Размерность | Значение |
Давление питания Ps | МПа | 2〜31.5 |
Номинальное давление питания Pn | МПа | 21 |
Номинальный расход Qn (dP = 7 МПа) | л/мин | 4; 10; 20; 40; 60 |
Номинальный ток In | мА | 40 |
Гистерезис | % | <4 |
Чувствительность | % | <1 |
Нелинейность расходной характеристики | % | <±7.5 |
Ассиметрия расходной характеристики | % | <±7.5 |
Коэффициент усиления перепадной характеристики | % | >30 |
Внутренние утечки | л/мин | < 1; 1,5; 2; 3; 3 |
Смешение нуля | % | <±2 |
Уход нуля при изменении температуры рабочей жидкости на 55°С | % | <±2 |
Уход нуля при изменении давления подачи в диапазоне (80-110%) Pn | % | <±2 |
Уход нуля при изменении давления слива в диапазоне (0-20%) Pn | % | <±2 |
Частотная характеристика (АФЧХ): - Соотношение амплитуд при -3дБ: - Сдвиг по фазе при -90°: | Гц Гц | >80; 50; 40 >100; 60; 50 |
Температура окружающей среды | ℃ | -15〜100 |
Масса | кг | =0.8 |
Чистота рабочей жидкости: не хуже 9 класса по ГОСТ 17216-71 загрязнённости. Фильтрация системы: в гидролинии подачи, на входе в клапан, рекомендуется установка защитного, фильтра высокого давления (без перепускного клапана, но с индикатором).
Тонкость фильтрации:
для нормального срока службы Β10 ≥ 75 (10 мкм. абс.)
для увеличенного срока службы Β5 ≥ 75 (5 мкм. абс.)
Вязкость:
рекомендуемая 15 ... 45 мм2/с
допускаемая 5 ... 400мм2/с
Электрические характеристики
Габаритные размеры
Присоединительные размеры
Требование: плоскостность менее 0,01 мм, шероховатость < Ra0,8
