Характеристики
Тип монтажа
на DIN-рейку
Максимальный класс чистоты масла по ГОСТ 17216
10
Взаимозаменяем с:
Внешний усилитель
Страна производства
Китай
При отсутствии на складе срок поставки составит:
60
Взаимозаменяем с: Код MOOG
Внешний усилитель
Вес в кг
0.2
Габариты в см
10x11x4
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Назад в категорию
Сервоклапаны (альтернатива MOOG)
Описание
Катушка клапана сопло-заслонка с крутящим моментом должна приводиться в действие сервоусилителем с выходом постоянного тока, который принимает обратную связь по току от клапана, чтобы исключить изменение коэффициента усиления и отставание фазы, вызванное изменением полного сопротивления катушки клапана. Наша компания поставляет усилители, предназначенные для сервоклапанов, и может предложить специальные усилители по требованию клиентов.

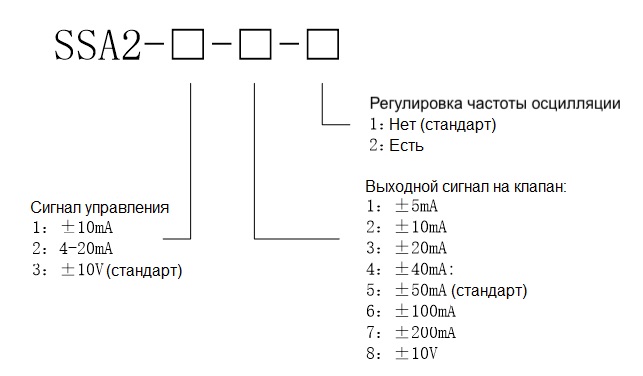

Код заказа
Технические характеристики
Смотрите PDF каталог

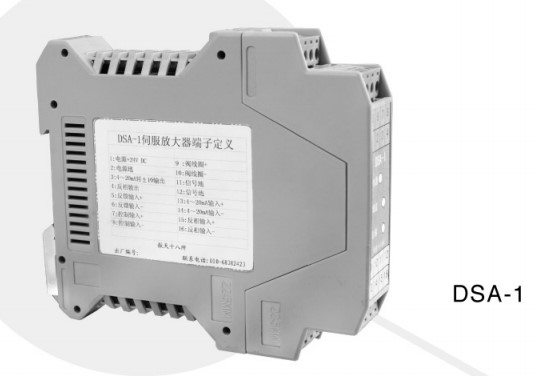

| Модель усилителя | SA-1A | SA-2 | DSA-1 |
| Рабочее напряжение | 220В AC, 50Гц | ±15В DC | 24В DC |
| Входы | |||
| Сигнал управления | ±10В DC, сопротивление 50 кОм | ±10В DC, сопротивление 50 кОм | ±10В DC, сопротивление 50 кОм, или 4〜20мА, нагрузка 250 Ом |
| Вход для обратной связи 1 | ±10В DC, сопротивление 50 кОм | ±10В DC, сопротивление 50 кОм | ±10В DC, сопротивление 50 кОм, или 4〜20мА, нагрузка 250 Ом |
| Вход для обратной связи 2 | ±10В DC, сопротивление 100 кОм | ±10В DC, сопротивление 100 кОм | Нет |
| Выходы | |||
| Выход по току | ±200мА, сопротивление 40 Ом | ±200мА, сопротивление 40 Ом | ±100мА, сопротивление 40 Ом |
| ШИМ (осцилляция) | Амплитуда: 0〜5В Частота: 250Гц±5% | Амплитуда: 5В Частота: 250Гц±5% | Нет |
| Преобразователь | |||
| Токовый преобразователь | из 4〜20мА в выход ±10В | из 4〜20мА в выход ±10В | Нет |
| Инвертор | ±10В, входное сопротивление 50K | ±10В, входное сопротивление 50K | ±10В, входное сопротивление 20K |
| Тип контактов | 4-контактная розетка: CX16Z4FGI 2-контактная розетка: LX | Еврокарта DIN 41612, с дополнительным переходником с выходами на клеммы | Клеммы с винтами |
| Размеры, мм | 320(ш)x148(в)x345(г) | 160(ш)x100(в)x17(г) | 100(ш)x108(в)x25(г) |
| Масса | 2450 грамм | 130 грамм | 90 грамм |
