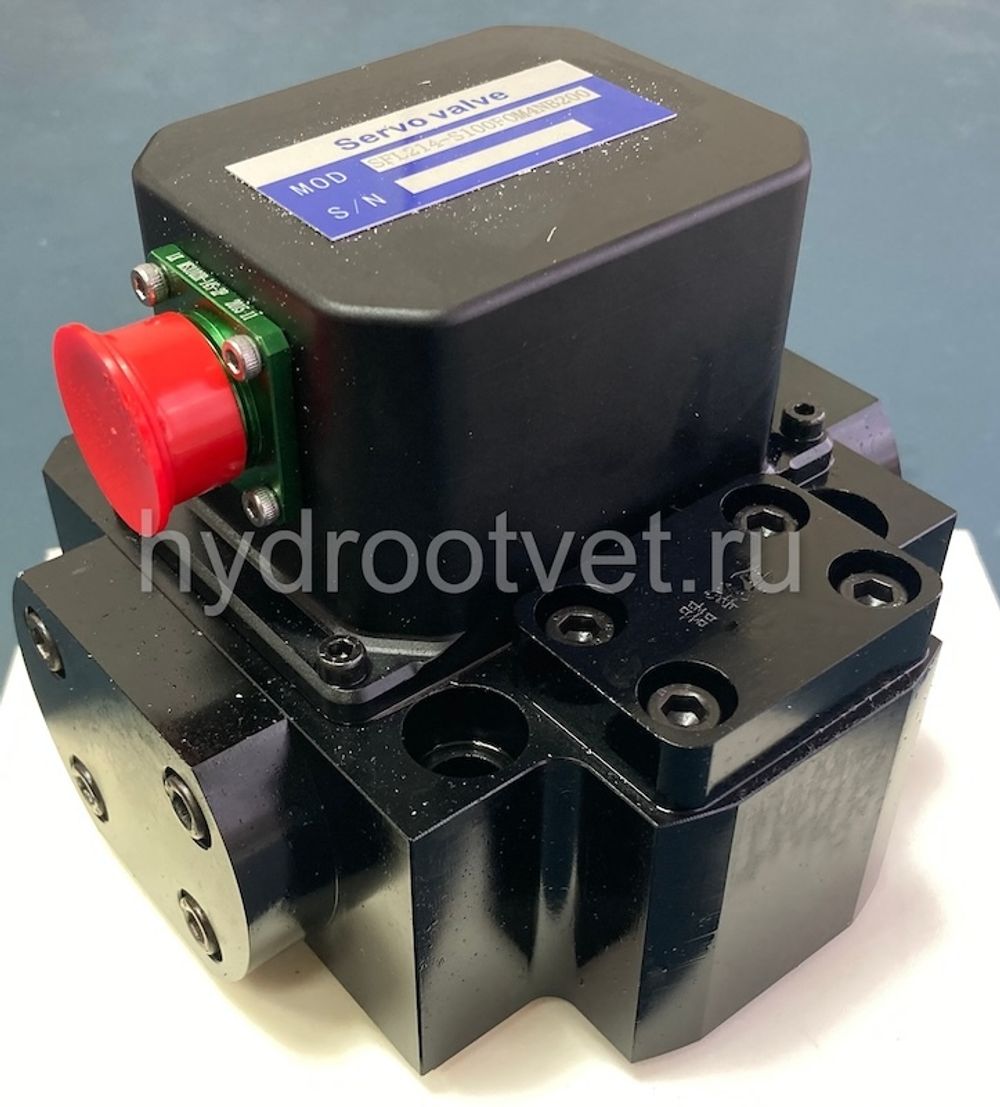

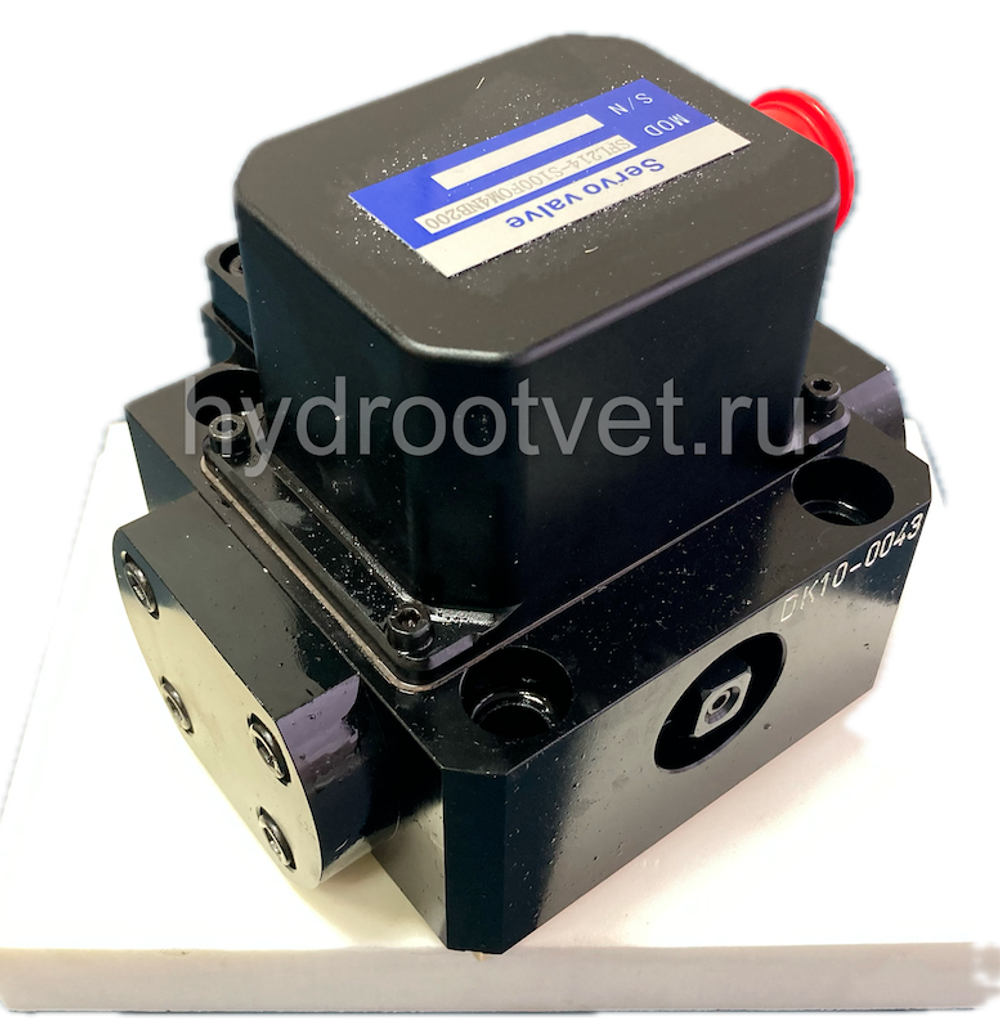

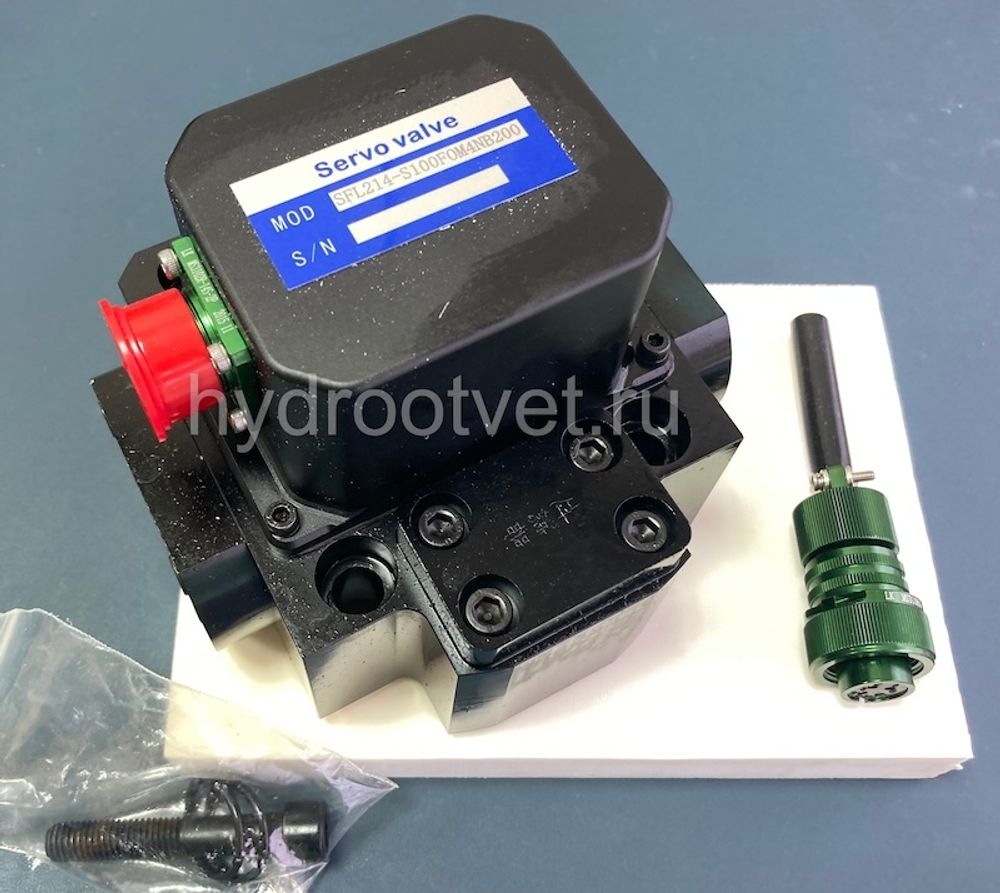

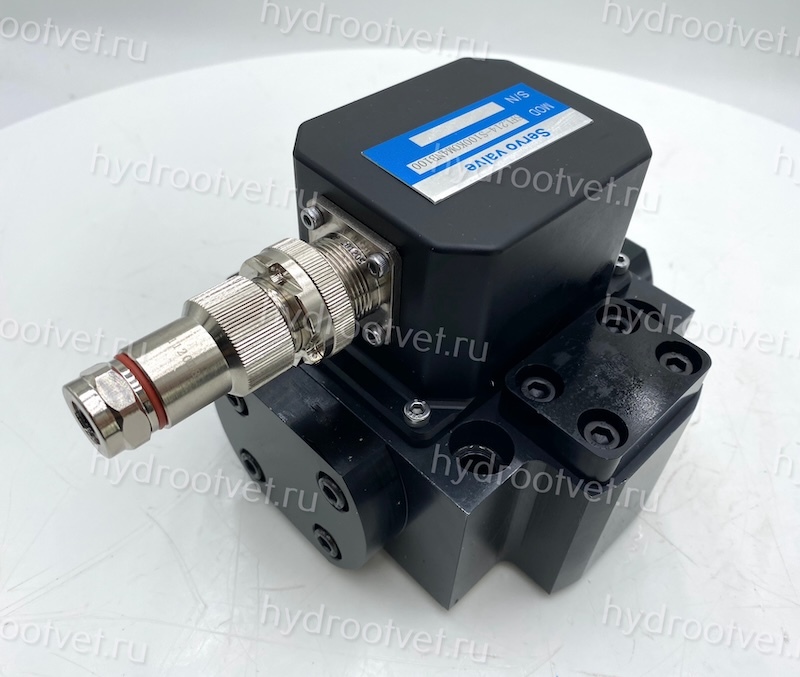

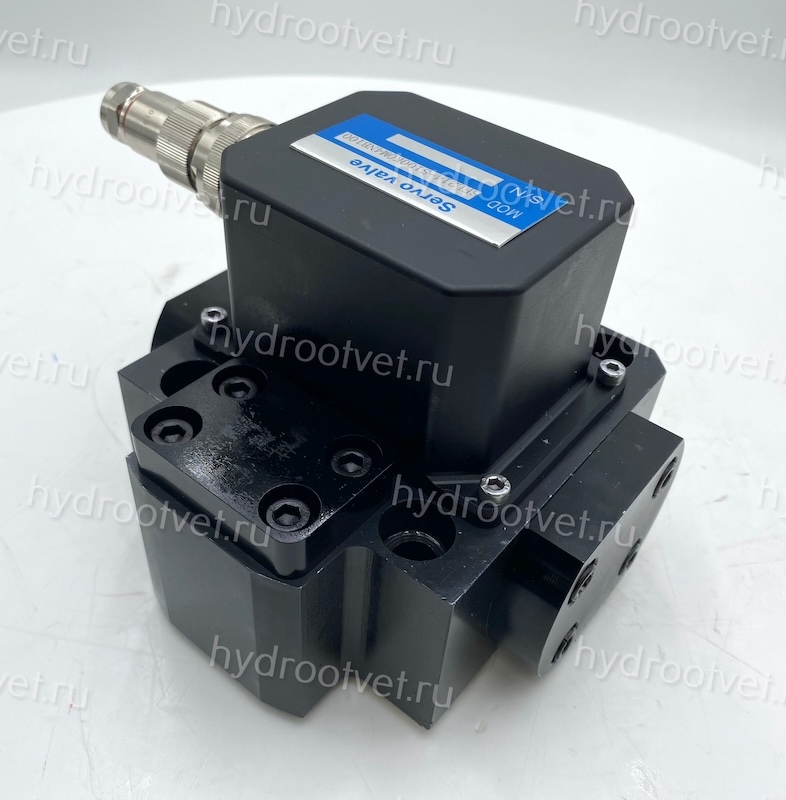

Пропорциональные сервоклапаны серий SFL214 являются дросселирующими распределителями. Клапаны SFL214 могут быть с успехом применены в системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие. Клапаны SFL214 производятся в Китае на ведущем заводе-изготовителе севрогидроаппаратуры и являются качественными аналогами клапана MOOG 072 Серия известного немецкого бренда. Клапан SFL214 двухкаскадный и имеет в основе конструкции сервомеханизм типа сопло-заслонка с L = обратная связь по усилию. Расход сервораспределителя соответствует типоразмеру Ду16, максимальное рабочее давление может достигать 315 бар. Сигнал управления, подаваемый на клапан, может быть токовый в мА / по напряжению в В, а величины управляющего сигнала, помимо стандартных ±10В и 4...20 мА, могут иметь значения аналогичные сигналам управления для клапанов MOOG 072 Серия. Уплотнения выбираются из двух вариантов: NBR (каучук) для температуры рабочей жидкости -40～+135℃ и FKM (фторкаучук) - для -20～+180℃. Клапан SFL214 устанавливается на монтажную поверхность по стандарту ISO 10372-06
Конструкция
- Прочная конструкция позволяет использовать сервоклапан в любой отрасли промышленности
- Простая механическая обратная связь
- Сдвоенный элемент "сопло-заслонка" в каскаде управления, работающий без трения
- Рабочая жидкость поступает в контур управления через сменный фильтр с тонкостью фильтрации 20 мкм и большой пропускной способностью и встроенный фильтр с тонкостью фильтрации 35 мкм
- Использование сдвоенного элемента "сопло-заслонка" сводит к минимуму влияние изменений температуры жидкости
- Регулировка нуля с помощью винта
- Возможность раздельного гидропитания каскада управления

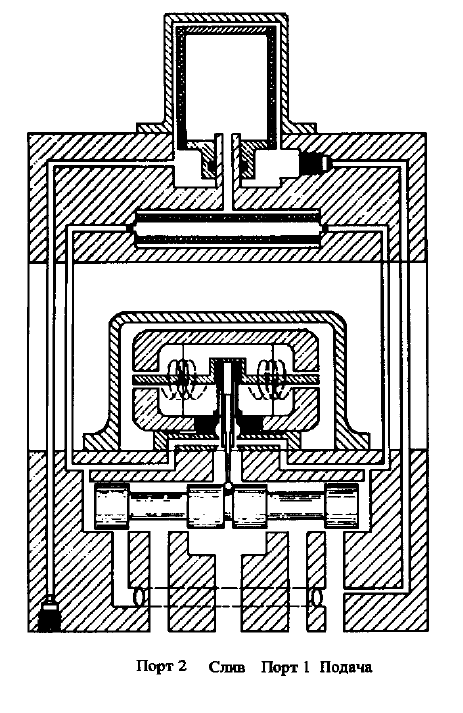

Сервоклапан состоит из электромеханического преобразователя, каскада управления типа "сопло-заслонка" и золотниковой пары. Электромеханический преобразователь включает в себя две обмотки управления, два постоянных магнита, два магнитопровода и якорь. Якорь закреплён на гибкой трубке, которая является упругим элементом. Гибкая трубка выступает также в качестве непроницаемой для жидкости оболочки, разделяющей электромагнитную и гидравлическую части сервоклапана. Заслонка сдвоенного элемента "сопло-заслонка", являющегося основной частью каскада управления, размещена на стержне, проходящем через гибкую трубку и жёстко соединённом с якорем. Рабочая часть заслонки располагается между двумя соплами, формируя два переменных гидравлических дросселя. Проводимость каждого из дросселей определяется расстоянием между заслонкой и срезом сопла. В каждом из плеч каскада управления жидкость, проходя через постоянный и упомянутый переменный дроссели, создаёт определённое давление под торцем золотника. Отклонение заслонки от нейтрального положения вызывает уменьшение давления под одним и увеличение давления под другим торцем; возникающая сила приводит к перемещению золотника. Перемещаясь, золотник открывает одни и закрывает другие прецизионные отверстия в гильзе, что приводит к появлению определённого, прямо пропорционального величине перемещения, расхода рабочей жидкости из портов управления сервоклапана к исполнительному органу системы управления. При этом пружина обратной связи, конец которой закреплён в проточке золотника, деформируется; возникающий при этом момент силы воздействует на якорь, вызывая смещение заслонки в направлении, противоположном тому, которое обусловило перемещение золотника.
Принцип работы
При подаче тока в обмотки управления электромеханического преобразователя возникает момент сил, действующий на якорь, что и приводит к его повороту. Заслонка, жёстко связанная с якорем, отклоняется от нейтрали, приближаясь к одному и отдаляясь от другого сопла, что вызывает движение золотника. Так как якорь связан с золотником посредством пружины обратной связи, перемещение золотника вызывает смещение якоря в направлении, противоположном первоначальному повороту. Жестко связанная с якорем заслонка также двигается в обратном направлении, пока не достигнет нейтрального положения. Перемещение золотника (и расход рабочей жидкости к исполнительному органу) прямо пропорциональны току, подаваемому в обмотки управления. При изменении тока золотник придёт в движение и займёт новое положение, соответствующее новому сигналу управления.
Коды заменяемых клапанов MOOG
-072-1101 S09F0FM4VBHN
-072-1102 S15F0FM4VBHN
-072-1201-6 S09K0XM4VBLN
-072-1202-6 S15K0FM4VBLN
Основные характеристики
| Параметр | Размерность | Значение |
| Давление питания Ps | МПа | 2〜31.5 |
| Номинальное давление питания Pn | МПа | 21 |
| Номинальный расход Qn (dP = 7 МПа) | л/мин | 100; 150 |
| Номинальный ток In | мА | 40 |
| Гистерезис | % | <4 |
| Чувствительность | % | <0.5 |
| Нелинейность расходной характеристики | % | <±7.5 |
| Ассиметрия расходной характеристики | % | <±7.5 |
| Коэффициент усиления перепадной характеристики | % | >30 |
| Внутренние утечки | л/мин | <3,4 |
| Смешение нуля | % | <±2 |
| Уход нуля при изменении температуры рабочей жидкости на 55°С | % | <±2 |
| Уход нуля при изменении давления подачи в диапазоне | % | <±2 |
| Уход нуля при изменении давления слива в диапазоне | % | <±2 |
| Частотная характеристика (АФЧХ) | Соотношение амплитуд при -3дБ | Гц | >35; 30 |
| Сдвиг по фазе при -90° | Гц | >50; 40 | |
| Температура окружающей среды | ℃ | -15〜+100 | |
| Масса | кг | ~2 | |
Электрические характеристики
| Параметр | Размерность | Раздельное подключение обмоток | Параллельное подключение обмоток | Последовательное подключение обмоток |
| Полное сопротивление обмотки | Ом | 80 | 40 | 160 |
| Номинальный ток | мА | 40 | 40 | 20 |
| Собственная индуктивность катушки | Генри | 0.72 | 0.36 | 1.44 |
Габаритные размеры
Присоединительные размеры
Требование: плоскостность менее 0,01 мм, шероховатость < Ra0.8
Код заказа MOOG (для сравнения)
