Характеристики
Типоразмер
Ду10
Макс. давление регулировки, бар
200
Тип монтажа
на плиту
Элемент регулировки
1 = рукоятка
Макс. давление, бар
315
Максимальный класс чистоты масла по ГОСТ 17216
13
Взаимозаменяем с:
R900599453
Взаимозаменяем с: Код Рексрот
DA10-1-5X/200-17
Стандарт монтажа
ISO 5781
С разгрузкой
нет
Внешний дренаж
нет
Дифференциал переключения, %
17
Материал уплотнений
NBR
Взаимозаменяем с артикулом Рексрот*
R900599453
Страна производства
Китай
При отсутствии на складе срок поставки составит:
60 дней
Вес в кг
4
Габариты в см
11x9x13
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Описание

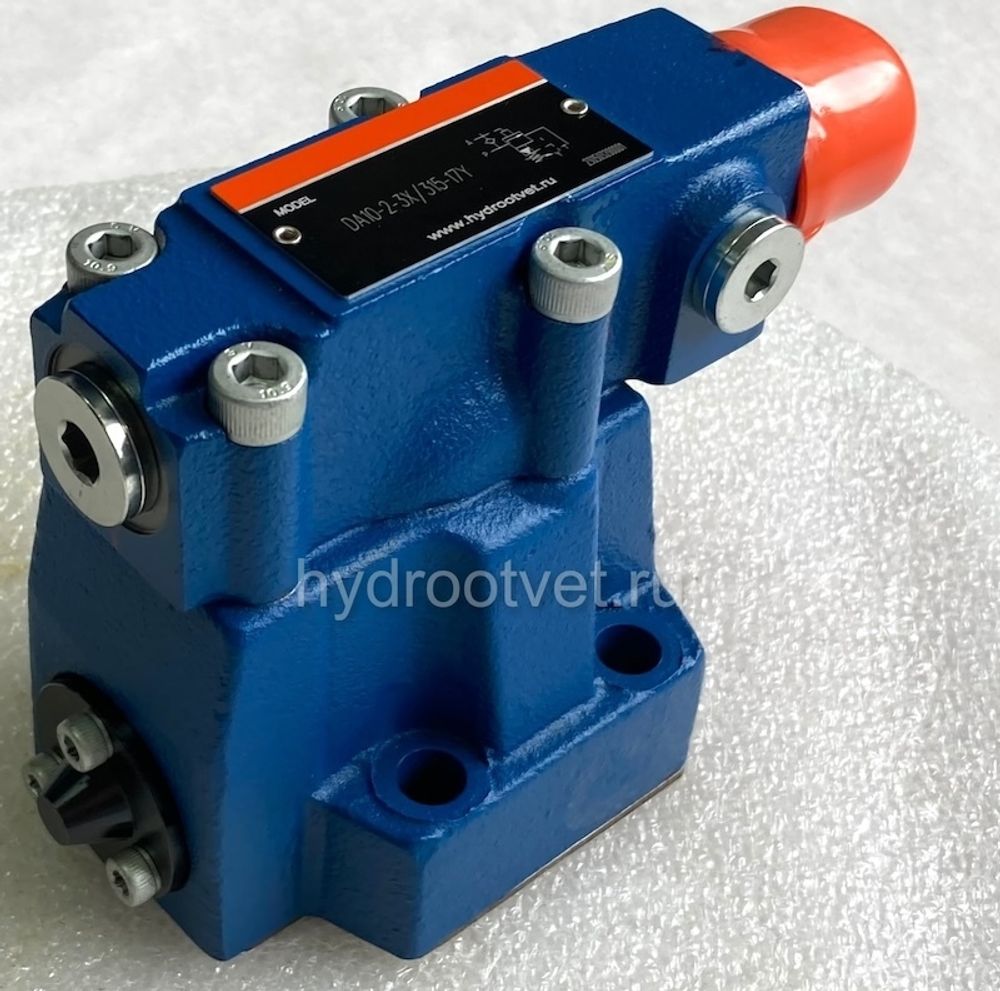

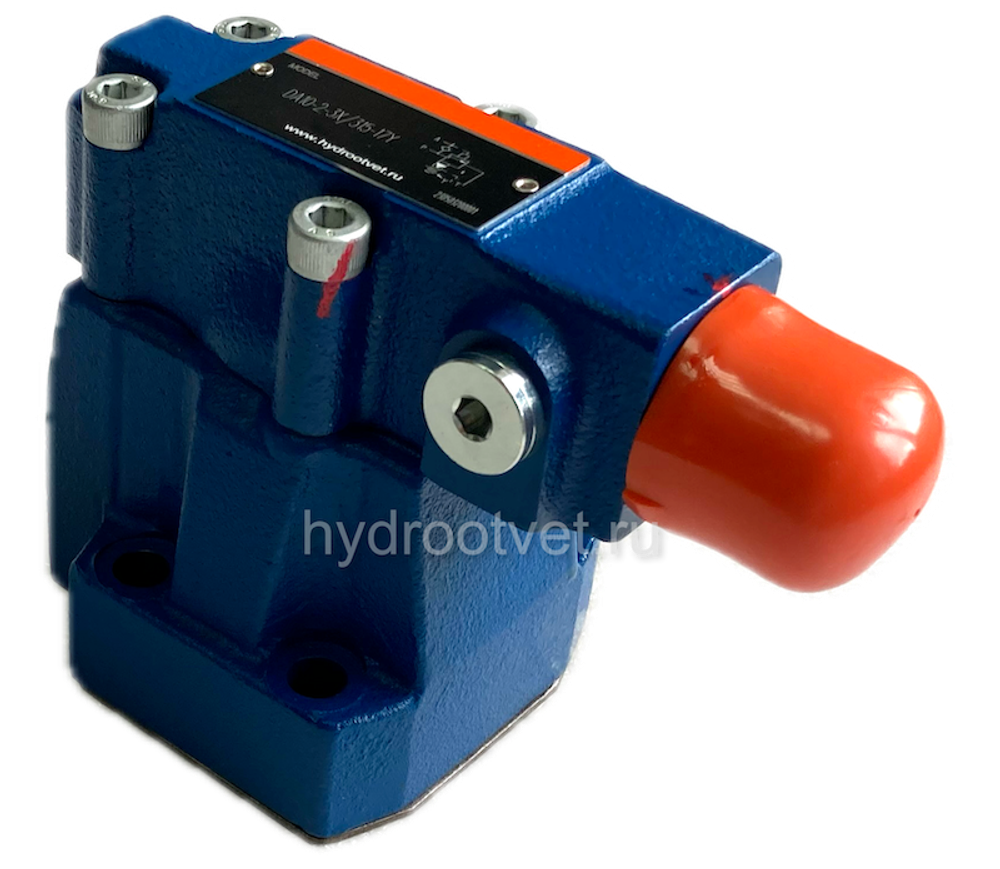

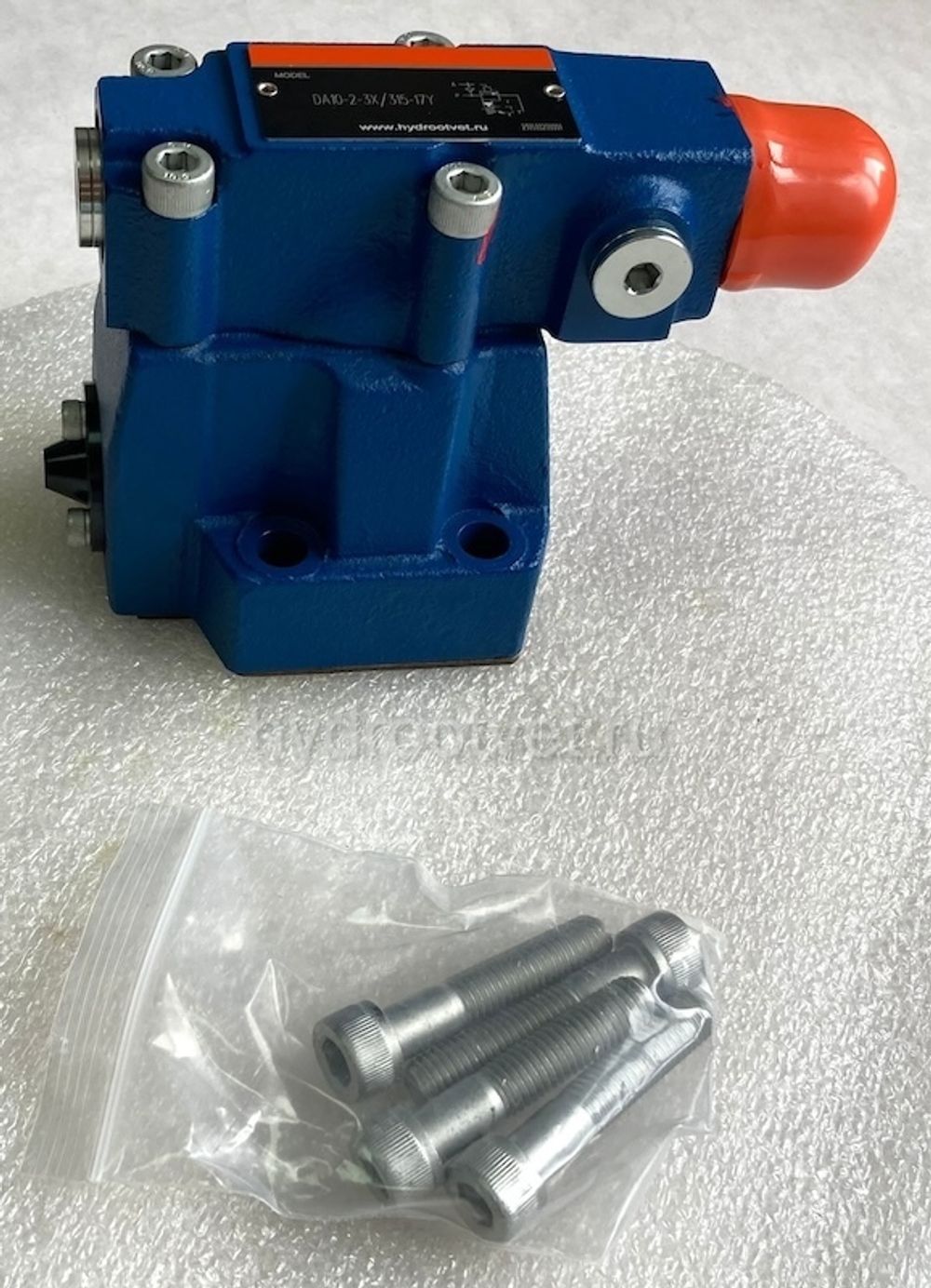

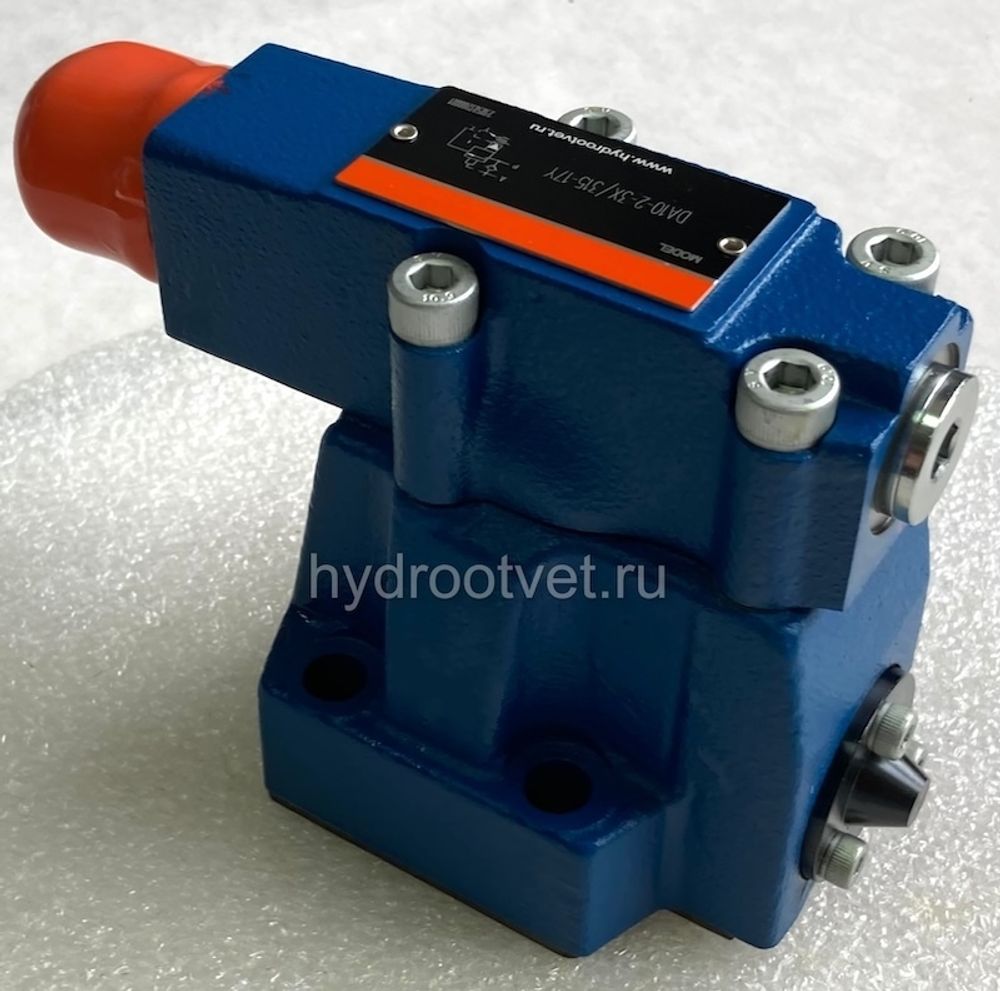

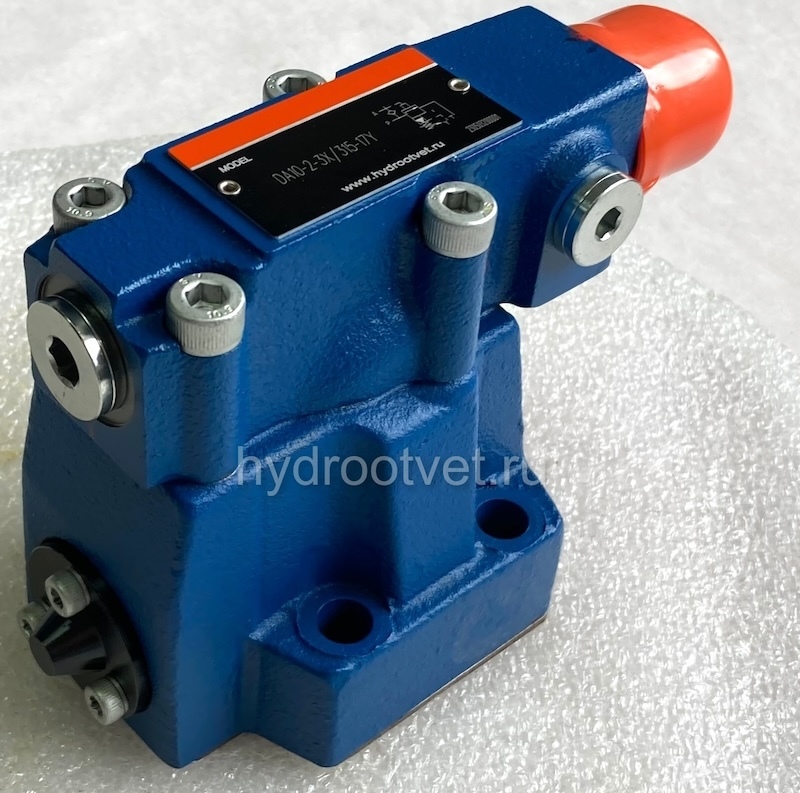

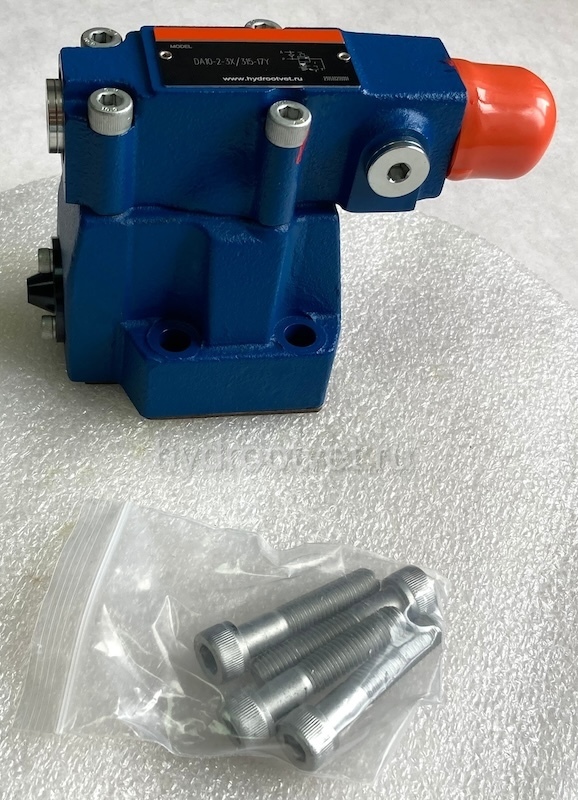

Клапан отключения давления DA10-1-5X/200-17 типоразмера Ду10 с давлением настройки до 200 бар и диапазоном срабатывания на 17% применяется в гидросистемах с гидроаккумуляторами давления. Клапаны типа DA10-1-5X/200-17 осуществляют подачу рабочей жидкости из насоса в систему гидроаккумулятора до тех пор, пока гидроаккумулятор не наполнится, а давление не достигнет заданного значения. Монтаж на плиту стандарту ISO 5781.
Код заказа
Технические характеристики
Общие
| Типоразмер | 10 | 25 | 32 | ||
| Вес | – DA … | кг | 3.8 | 7.7 | 13.5 |
| – DA …FS | кг | 4.4 | 8.3 | 14.1 | |
| – DAW … | кг | 5.3 | 9.2 | 15.0 | |
| – DAW …FS | кг | 5.8 | 9.8 | 15.6 | |
| – DAC … | кг | 1.2 | |||
| – DAWC … | кг | 2.4 | |||
| – DAC 30 … | кг | 1.4 | |||
| – DAC 30 …FS | кг | 1.9 | |||
| – DAWC 30 … | кг | 2.9 | |||
| – DAC 30 …FS | кг | 3.4 | |||
| Installation position | Any | ||||
| Ambient temperature range | – DA … | °C | –30 to +80 (NBR seals) | ||
| – DAW … | °C | –30 to +50 (NBR seals) | |||
Гидравлические
| Size | Size | 10 | 25 | 32 | |
| Maximum operating pressure | – Port P | bar | 315 | ||
| – Port A | bar | 315 (after diverting P to T) | |||
| – Port T, Y | bar | 100 1; 4) | |||
| Setting pressure range 2) | – Pressure rating 50 | bar | 25 to 50 | ||
| – Pressure rating 100 | 50 to 100 | ||||
| – Pressure rating 200 | 100 to 200 | ||||
| – Pressure rating 315 | 200 to 315 (Type DA…FS… 150 to 315) | ||||
| Switching pressure differential 2) | – Version "FS” % | Freely adjustable (10 % to 50 % of the nominal setting pressure) | |||
| – Version "10" % | 10 | ||||
| – Version "17" % | 17 | ||||
| Maximum flow | – Version “FS” | l/min | 120 | 250 | 400 |
| – Version "10" | l/min | 40 | 80 | 120 | |
| – Version "17" | l/min | 60 | 120 | 240 | |
| Hydraulic fluid | Mineral oil (HL, HLP) according to DIN 51524 | ||||
| Hydraulic fluid temperature range | °C | –30 to +80 (NBR seals) | |||
| Viscosity range | – Maximum | mm2/s | 10 to 800 | ||
| – Recommended | mm2/s | 20 to 60 | |||
| Maximum permitted degree of contamination of the hy- draulic fluid - cleanliness class according to ISO 4406 (c) | Class 20/18/15 3) | ||||
