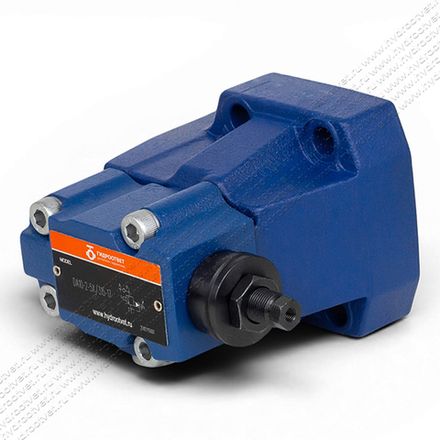

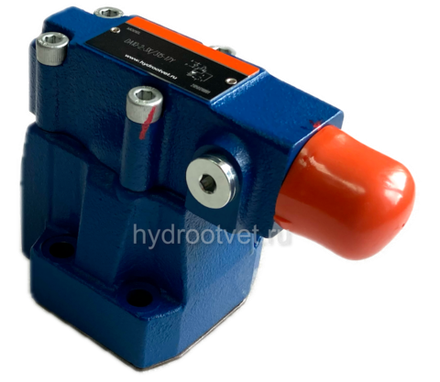

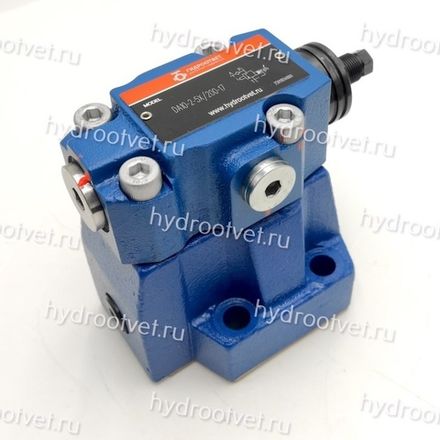

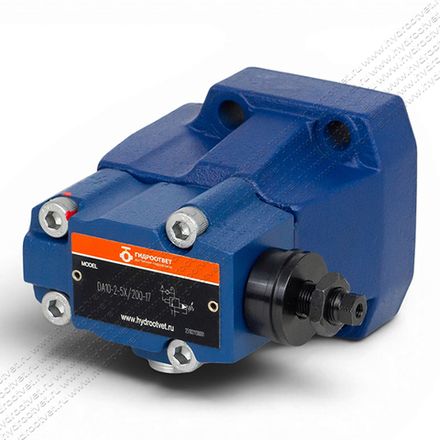

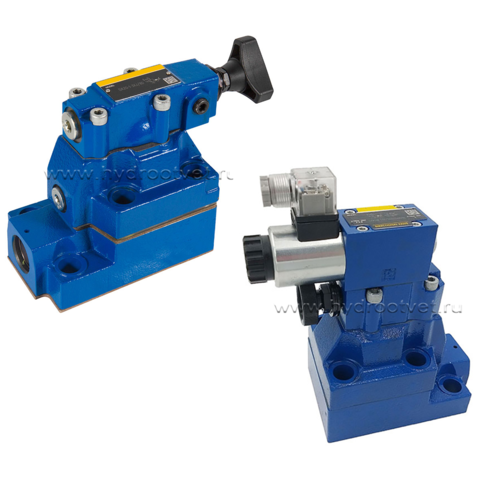

DA(W)10, DA(W)20, DA(W)30 - Разгрузочный предохранительный клапан Ду10 - Ду32
Клапаны отключения давления тип DA и DAW (с разгрузкой) применяются в гидросистемах с гидроаккумуляторами давления. Клапаны типа DA осуществляют подачу рабочей жидкости из насоса в систему гидроаккумулятора до тех пор, пока гидроаккумулятор не наполнится, а давление не достигнет заданного значения. Клапан предназначен для установки на плиту с монтажной поверхностью по DIN 24 340 Form D, ISO 5781 и CETOP RP 121 H.
Типоразмер 10, 20, 30
Серия изделия 5X
Макс. рабочее давление 315 бар
Максимальный расход: 240 л/мин
Особенности:
- Монтаж на плите
- Расположение отверстий согласно DIN 24 340, форма D и ISO 5781
- 3 уровня давления
- 2 типа рукояток настройки
- Вращающаяся рукоятка
- Регулирующий винт с защитным колпачком - Электромагнитный разгрузочный клапан

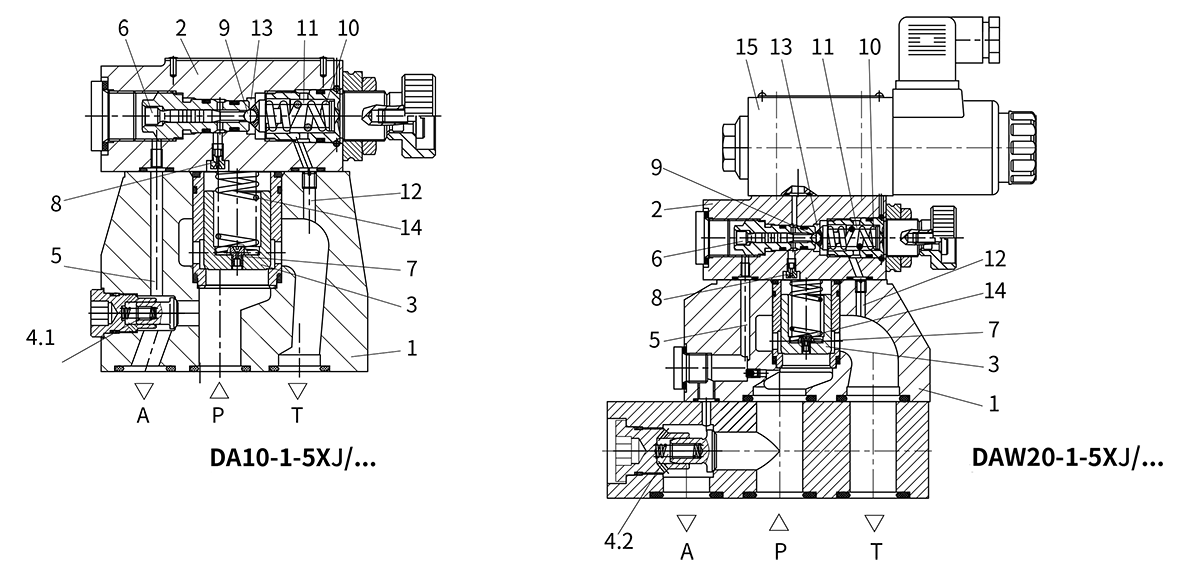

Конструкция и принцип работы
Клапаны типа DA/DAW являются отсечными клапанами давления с пилотным управлением. Данные клапаны применяются в гидросистемамх с аккумуляторами или в системах с насосами низкого/высокого давления. Отсечные клапаны давления состоят из основного клапана (1) со сборным золотником (3), пилотного клапана (2), который регулирует давление, и обратного клапана (4). В клапанах типоразмера Ду10 обратный клапан (4.1) встроен в основной клапан (1). В клапанах типоразмера Ду25 и Ду32 обратный клапан (4.2) установлен в отдельной плите, располагаемой под основным клапаном (1).

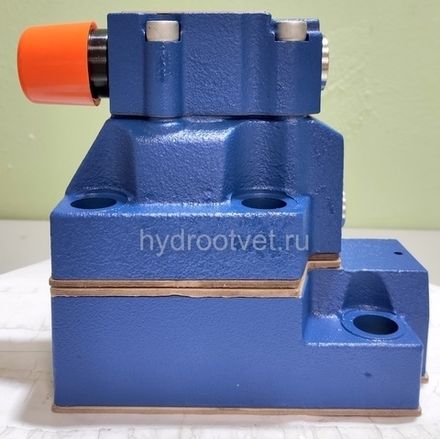

Отсечной клапан давления типа DA
Переключение клапана из направления потока от насоса из Р в А в положение Р в Т.
Насос подает поток через обратный клапан (4) в гидросистему (от Р к А). Давление в канале А воздействует на пилотный золотник (6) через линию управления (5). В то же время, давление из канала Р поступает к подпружиненному торцу основного золотника (3) и шарику (9) в пилотном клапане (2) через демпферы (7) и (8). Как только давление в системе достигнет величины настройки клапана, шарик (9) переместится, сжав пружину (10). Давление через дроссели (7) и (8) поступит в пружинную полость (11). И жидкость будет возвращаться в бак или через внутренний канал управления (13) для клапанов тип DA...5XJ/... или через внешнюю линию управления (13) - для клапанов типа DA...5XJ/...Y... За счет демпферов (7) и (8) давление будет воздействовать на основной золотник (3), который переместится в седло и откроет поток из канала Р в канал Т. Обратный клапан (4) перекрывает соединение канала А с Р. Шарик (9) остается открытым за счет давления в системе через пилотный золотник (6).
Переключение клапана из направления потока от насоса из Р в T в положение Р в А.
Площадь пилотного золотника (6) на 10% или 17% (выбирается) больше полезной площади шарика (9). Сила, воздействующая на пилотный золотник (6), соответственно, на 10% или 17% больше, чем сила, действующая на шарик (9). Когда давление в системе падает до давления отсечки клапана, которое соответствует дифференциалу переключения клапана, пружина (10) толкает шарик (9) в седло. Давление начинает расти в подпружиненной полости основного золотника (3). Данное усилие и усилие от пружины (14) перемещают основной золотник (3), который перекрывает поток от Р в Т. Поток от насоса опять проходит через обратный клапан (4) в гидросистему (из канала Р в А).

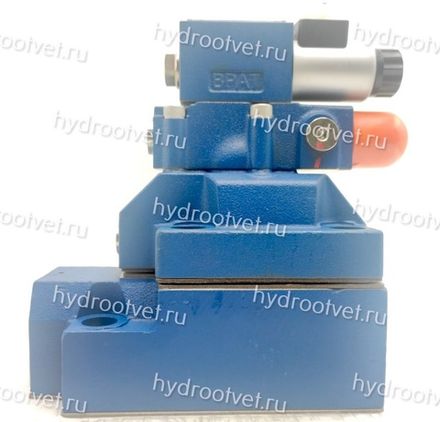

Отсечной клапан давления типа DAW
Принцип действия данного клапана аналогичен клапану DA. Дополнительно, электромагнитный клапан (15) реализует разгрузку по давлению пилотного клапана или из Р в А или из Р в Т.
Особенности:
- Монтаж на плите
- Расположение отверстий согласно DIN 24 340, форма D и ISO 5781
- 3 уровня давления
- 2 типа рукояток настройки
- Вращающаяся рукоятка
- Регулирующий винт с защитным колпачком - Электромагнитный разгрузочный клапан
Конструкция и принцип работы
Клапаны типа DA/DAW являются отсечными клапанами давления с пилотным управлением. Данные клапаны применяются в гидросистемамх с аккумуляторами или в системах с насосами низкого/высокого давления. Отсечные клапаны давления состоят из основного клапана (1) со сборным золотником (3), пилотного клапана (2), который регулирует давление, и обратного клапана (4). В клапанах типоразмера Ду10 обратный клапан (4.1) встроен в основной клапан (1). В клапанах типоразмера Ду25 и Ду32 обратный клапан (4.2) установлен в отдельной плите, располагаемой под основным клапаном (1).
Отсечной клапан давления типа DA
Переключение клапана из направления потока от насоса из Р в А в положение Р в Т.
Насос подает поток через обратный клапан (4) в гидросистему (от Р к А). Давление в канале А воздействует на пилотный золотник (6) через линию управления (5). В то же время, давление из канала Р поступает к подпружиненному торцу основного золотника (3) и шарику (9) в пилотном клапане (2) через демпферы (7) и (8). Как только давление в системе достигнет величины настройки клапана, шарик (9) переместится, сжав пружину (10). Давление через дроссели (7) и (8) поступит в пружинную полость (11). И жидкость будет возвращаться в бак или через внутренний канал управления (13) для клапанов тип DA...5XJ/... или через внешнюю линию управления (13) - для клапанов типа DA...5XJ/...Y... За счет демпферов (7) и (8) давление будет воздействовать на основной золотник (3), который переместится в седло и откроет поток из канала Р в канал Т. Обратный клапан (4) перекрывает соединение канала А с Р. Шарик (9) остается открытым за счет давления в системе через пилотный золотник (6).
Переключение клапана из направления потока от насоса из Р в T в положение Р в А.
Площадь пилотного золотника (6) на 10% или 17% (выбирается) больше полезной площади шарика (9). Сила, воздействующая на пилотный золотник (6), соответственно, на 10% или 17% больше, чем сила, действующая на шарик (9). Когда давление в системе падает до давления отсечки клапана, которое соответствует дифференциалу переключения клапана, пружина (10) толкает шарик (9) в седло. Давление начинает расти в подпружиненной полости основного золотника (3). Данное усилие и усилие от пружины (14) перемещают основной золотник (3), который перекрывает поток от Р в Т. Поток от насоса опять проходит через обратный клапан (4) в гидросистему (из канала Р в А).
Отсечной клапан давления типа DAW
Принцип действия данного клапана аналогичен клапану DA. Дополнительно, электромагнитный клапан (15) реализует разгрузку по давлению пилотного клапана или из Р в А или из Р в Т.
Общие

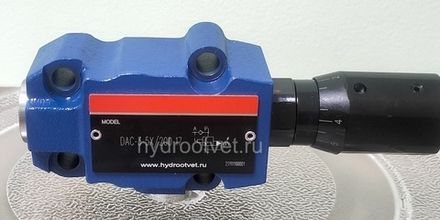

| Типоразмер | 10 | 25 | 32 | ||
| Вес | – DA … | кг | 3.8 | 7.7 | 13.5 |
| – DA …FS | кг | 4.4 | 8.3 | 14.1 | |
| – DAW … | кг | 5.3 | 9.2 | 15.0 | |
| – DAW …FS | кг | 5.8 | 9.8 | 15.6 | |
| – DAC … | кг | 1.2 | |||
| – DAWC … | кг | 2.4 | |||
| – DAC 30 … | кг | 1.4 | |||
| – DAC 30 …FS | кг | 1.9 | |||
| – DAWC 30 … | кг | 2.9 | |||
| – DAC 30 …FS | кг | 3.4 | |||
| Installation position | Any | ||||
| Ambient temperature range | – DA … | °C | –30 to +80 (NBR seals) | ||
| – DAW … | °C | –30 to +50 (NBR seals) | |||
Гидравлические
| Size | Size | 10 | 25 | 32 | |
| Maximum operating pressure | – Port P | bar | 315 | ||
| – Port A | bar | 315 (after diverting P to T) | |||
| – Port T, Y | bar | 100 1; 4) | |||
| Setting pressure range 2) | – Pressure rating 50 | bar | 25 to 50 | ||
| – Pressure rating 100 | 50 to 100 | ||||
| – Pressure rating 200 | 100 to 200 | ||||
| – Pressure rating 315 | 200 to 315 (Type DA…FS… 150 to 315) | ||||
| Switching pressure differential 2) | – Version "FS” % | Freely adjustable (10 % to 50 % of the nominal setting pressure) | |||
| – Version "10" % | 10 | ||||
| – Version "17" % | 17 | ||||
| Maximum flow | – Version “FS” | l/min | 120 | 250 | 400 |
| – Version "10" | l/min | 40 | 80 | 120 | |
| – Version "17" | l/min | 60 | 120 | 240 | |
| Hydraulic fluid | Mineral oil (HL, HLP) according to DIN 51524 | ||||
| Hydraulic fluid temperature range | °C | –30 to +80 (NBR seals) | |||
| Viscosity range | – Maximum | mm2/s | 10 to 800 | ||
| – Recommended | mm2/s | 20 to 60 | |||
| Maximum permitted degree of contamination of the hy- draulic fluid - cleanliness class according to ISO 4406 (c) | Class 20/18/15 3) | ||||

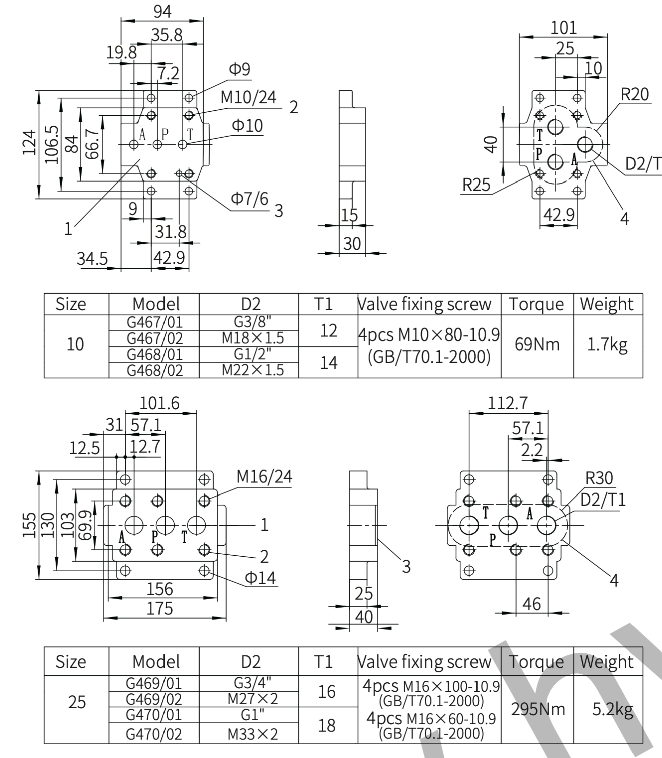

1. Шильдик
2. Без внутреннего дренажа
3. Канал Y - внешний дренаж
4. Регулировочный элемент "1"
5. Регулировочный элемент "2"
6. Регулировочный элемент "3"
7. Регулировочный элемент "4"
8. Контргайка S=24
9. Внутренний шестигранник S=10
10. Пространство, необходимое для вынимания ключа
11. Центрирующий штифт
12. Отверстие для крепления клапана
13. Электрораспределитель Ду6
14. Электромагнит "а"
15. Ручное дублирование "N" кнопка
16. Штекер "Z4"без индикации
17. Штекер "Z5L"с индикацией
18. Пространство, необходимое для снятия штекера
19. Уплотнительное кольцо 17.12 x2.62 (каналы A, P и T)
20. Встроенный обратный клапан

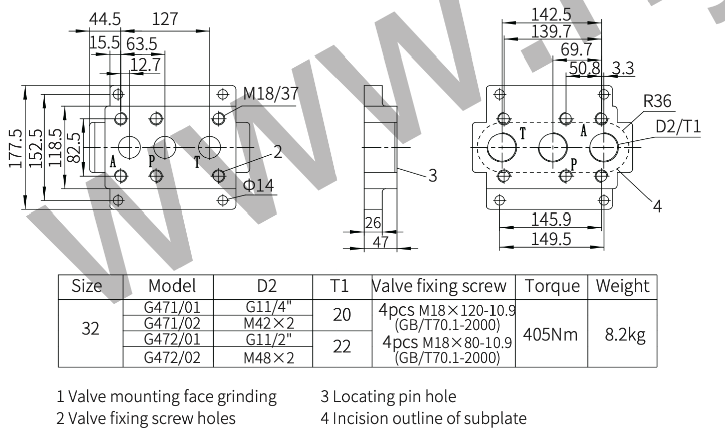

1. Табличка
2. Без внутреннего дренажа
3. Канал Y - внешний дренаж
4. Регулировочный элемент "1"
5. Регулировочный элемент "2"
6. Регулировочный элемент "3"
7. Регулировочный элемент "4"
8. Контргайка S=24
9. Внутренний шестигранник S=10
10. Пространство, необходимое для вынимания ключа
11. Отверстие для крепления клапана
12. Ду25: уплотнительное кольцо 28.17×3.53; Ду32: уплотнительное кольцо 34.52×3.53
13. Встроенный обратный клапан
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth DA и DAW, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901197360 | DAWCB2-5X/50-17-6EW230N9K4 | R900955904 | DAW10B2-5X/315-10-6EG24N9K4 | R900503084 | DA20-3-5X/100-17 |
| R900931783 | DAWCB2-5X/315-17-6EW110N9K4 | R900923156 | DAW10B2-5X/200-17Y6EG24N9K4 | R900548524 | DA20-3-5X/100-10 |
| R900933054 | DAWCB2-5X/200-00-6EG24N9K4SO24 | R900618414 | DAW10B2-5X/200-17-6EW230N9K4 | R900935308 | DA20-2-5X/50-17 |
| R901174814 | DAWC30B3-5X/100-17-6EG24N9K4 | R900958578 | DAW10B2-5X/200-17-6EG24N9K4 | R900529158 | DA20-2-5X/50-10 |
| R900935733 | DAWC30B2-5X/315-10Y6EG24N9K4 | R901005268 | DAW10B2-5X/200-10-6EW230N9K4 | R900596751 | DA20-2-5X/315-17Y |
| R900969170 | DAWC.2-5X/315-17SO87 | R900918091 | DAW10B2-5X/200-10-6EG24N9K4 | R900509554 | DA20-2-5X/315-10Y |
| R900537068 | DAWC.2-5X/315-17 | R900979168 | DAW10B2-5X/100-10-6EG24N9K4 | R900511362 | DA20-2-5X/315-10V |
| R900501428 | DAWC.2-5X/200-17 | R901211875 | DAW10A7-5X/200-10-6EG24N9K4 | R901081974 | DA20-2-5X/200-17YSO14 |
| R900504262 | DAWC.2-5X/100-17 | R901007252 | DAW10A2-5X/200-17-6EW230N9K4 | R900500750 | DA20-2-5X/200-17V/12 |
| R900953605 | DAW30B3-5X/100-17-6EG24N9K4 | R900968865 | DAW10A2-5X/100-10-6EW230N9K4 | R900507180 | DA20-2-5X/200-17V |
| R901075103 | DAW30B2-5X/50-10-6EG24NK4 | R901213260 | DAW10A1-5X/50-10-6EG24N9K4 | R900598037 | DA20-2-5X/200-17/12 |
| R900947905 | DAW30B2-5X/315-17Y6EW230N9K4 | R901162214 | DAW10A1-5X/200-10-6EG24N9K4 | R900534269 | DA20-2-5X/200-17SO14 |
| R900923310 | DAW30B2-5X/315-17-6EW110N9K4 | R900598616 | DAC3-5X/200-17 | R901088560 | DA20-2-5X/200-150-10 |
| R900963171 | DAW30B2-5X/315-10-6EG24N9K4 | R900597611 | DAC30-2-5X/315-17Y | R900509466 | DA20-2-5X/200-10 |
| R901074389 | DAW30B2-5X/200-17-6EW110N9K4V | R900598452 | DAC30-2-5X/315-17 | R900598870 | DA20-2-5X/200-00SO45 |
| R900951574 | DAW30B2-5X/200-17-6EG24N9K4 | R900969706 | DAC30-2-5X/315-10V | R900597271 | DA20-2-5X/100-17Y |
| R900932525 | DAW30B2-5X/100-17Y6EG24N9K4 | R900513800 | DAC30-2-5X/315-10 | R900501020 | DA20-2-5X/100-10Y |
| R900245219 | DAW30B2-5X/100-17-6EW110N9K4 | R900597541 | DAC30-2-5X/200-17 | R900597959 | DA20-2-5X/100-10 |
| R900958680 | DAW30B2-5X/100-17-6EG24N9K4 | R900943756 | DAC30-2-5X/200-10V | R900594108 | DA20-1-5X/315-17 |
| R901152799 | DAW30B2-5X/100-10-6EW230N9K4 | R900537730 | DAC30-2-5X/200-10 | R900780056 | DA20-1-5X/315-10 |
| R900977890 | DAW30B2-5X/100-10-6EG24N9K4 | R900597316 | DAC30-2-5X/100-10 | R900596630 | DA20-1-5X/200-17Y |
| R901150008 | DAW30A3-5X/315-17-6EG24N9K4 | R900598099 | DAC2-5X/315-17Y | R900907086 | DA20-1-5X/200-10 |
| R900703470 | DAW30A3-5X/200-17-6EG24N9K4 | R900520696 | DAC2-5X/315-17SO67 | R900598744 | DA20-1-5X/100-17Y |
| R900964094 | DAW30A2-5X/315-17-6EG24N9K4 | R900597953 | DAC2-5X/315-17 | R900598619 | DA20-1-5X/100-17 |
| R900744432 | DAW30A2-5X/200-10-6EG24N9K4 | R900599082 | DAC2-5X/315-10 | R900534710 | DA20-1-5X/100-10Y |
| R901197541 | DAW20B3-5X/315-17-6EG24N9K4 | R900505759 | DAC2-5X/200-17Y | R900507589 | DA20-1-5X/100-10 |
| R900705669 | DAW20B3-5X/315-10Y6EG24N9K4 | R900502644 | DAC2-5X/200-17V | R900503840 | DA10-3-5X/315-17 |
| R901036328 | DAW20B3-5X/200-17Y6EG24N9K4 | R900597205 | DAC2-5X/200-17 | R900563379 | DA10-3-5X/315-10Y |
| R901172804 | DAW20B3-5X/200-10Y6EG24N9K4 | R900520225 | DAC2-5X/200-10Y | R900779831 | DA10-3-5X/315-10 |
| R901214878 | DAW20B3-5X/100-17-6EW230N9K4 | R900503635 | DAC2-5X/200-10 | R900518689 | DA10-3-5X/200-17Y |
| R900929086 | DAW20B3-5X/100-17-6EG24N9K4 | R900740576 | DAC2-5X/200-00YSO28 | R900501819 | DA10-3-5X/200-17 |
| R900927838 | DAW20B2-5X/315-17Y6EG24N9K4 | R900929838 | DAC2-5X/200-00VSO24 | R900525700 | DA10-3-5X/200-10 |
| R900909008 | DAW20B2-5X/315-17-6EW110N9K4SO14 | R900596763 | DAC2-5X/200-00SO24 | R900501040 | DA10-3-5X/100-17Y |
| R900926541 | DAW20B2-5X/315-17-6EG24N9K4 | R900502462 | DAC2-5X/100-17 | R900515881 | DA10-3-5X/100-17 |
| R900920606 | DAW20B2-5X/315-10Y6EW110N9K4 | R900523681 | DAC2-5X/100-10 | R900945274 | DA10-3-5X/100-10 |
| R900927746 | DAW20B2-5X/315-10Y6EG24N9K4 | R900502173 | DAC1-5X/315-17 | R900533383 | DA10-2-5X/50-17Y |
| R900948689 | DAW20B2-5X/315-10-6EG24N9K4 | R900524135 | DAC1-5X/315-10 | R900562925 | DA10-2-5X/50-17 |
| R900928682 | DAW20B2-5X/200-17Y6EG24N9K4 | R900518827 | DAC1-5X/200-17 | R900507095 | DA10-2-5X/50-10 |
| R900957639 | DAW20B2-5X/200-17-6EW110N9K4 | R900551643 | DA30-3-5X/315-17 | R901094311 | DA10-2-5X/315-280-17 |
| R900246055 | DAW20B2-5X/200-10Y6EW110N9K4 | R900907815 | DA30-3-5X/200-10Y | R900599741 | DA10-2-5X/315-17/12 |
| R900935848 | DAW20B2-5X/200-10Y6EG24N9K4 | R900549649 | DA30-3-5X/100-17 | R900598275 | DA10-2-5X/315-10Y |
| R900947174 | DAW20B2-5X/200-10-6EG24N9K4 | R900506919 | DA30-2-5X/50-17Y | R900963450 | DA10-2-5X/200-17YSO86 |
| R901035097 | DAW20B2-5X/100-17-6EW110N9K4 | R900549825 | DA30-2-5X/50-17 | R900963449 | DA10-2-5X/200-17SO86 |
| R900932815 | DAW20B2-5X/100-17-6EG24N9K4 | R900505620 | DA30-2-5X/315-17Y | R900746481 | DA10-2-5X/200-10V |
| R901065386 | DAW20B2-5X/100-17-6EG24N9K33L | R900903678 | DA30-2-5X/315-10Y | R900515960 | DA10-2-5X/200-00YSO32 |
| R900618552 | DAW20B2-5X/100-10-6EG24N9K4 | R901022545 | DA30-2-5X/315-10 | R900500005 | DA10-2-5X/100-17YV |
| R901046265 | DAW20B1-5X/315-17-6EG24N9K4 | R900500351 | DA30-2-5X/200-17SO14 | R900597504 | DA10-2-5X/100-17Y |
| R900784252 | DAW20B1-5X/200-17-6EG24N9K4 | R900597119 | DA30-2-5X/200-10Y | R900597290 | DA10-2-5X/100-17V |
| R900706616 | DAW20B1-5X/200-10-6EG24N9K4 | R900519174 | DA30-2-5X/200-10 | R900521127 | DA10-2-5X/100-10Y |
| R900700171 | DAW20B1-5X/100-17-6EG24N9K4 | R900909951 | DA30-2-5X/100-10Y | R900958395 | DA10-1-5X/50-17Y |
| R901205597 | DAW20A2-5X/315-17-6EW230N9K4 | R900500473 | DA30-1-5X/315-17 | R900742930 | DA10-1-5X/50-10 |
| R900968864 | DAW20A2-5X/200-10-6EW230N9K4 | R900528843 | DA30-1-5X/100-17 | R900503486 | DA10-1-5X/315-17Y |
| R900968804 | DAW10A2-5X/200-10-6EW230N9K4 | R900727209 | DA20-7-5X/200-10Y | R901059701 | DA10-1-5X/315-10V |
| R901187251 | DAW10B3-5X/315-17Y6EG24K4 | R900502103 | DA20-3-5X/315-17 | R900948351 | DA10-1-5X/315-10 |
| R900713480 | DAW10B3-5X/200-10-6EG24N9K4 | R900957696 | DA20-3-5X/315-10Y | R900599979 | DA10-1-5X/200-17Y |
| R900938568 | DAW10B2-5X/315-17Y6EG24N9K4 | R901151794 | DA20-3-5X/315-10 | R900570967 | DA10-1-5X/200-10Y |
| R900945786 | DAW10B2-5X/315-17-6EW230N9K4 | R900907087 | DA20-3-5X/200-17Y | R901011277 | DA10-1-5X/200-10 |
| R900937976 | DAW10B2-5X/315-17-6EG24N9K4 | R900723726 | DA20-3-5X/200-17V | R900500480 | DA10-1-5X/100-17Y |
| R900924463 | DAW10B2-5X/315-10Y6EG24N9K4 | R900599121 | DA20-3-5X/200-17 | R900500650 | DA10-1-5X/100-17 |
| R900955904 | DAW10B2-5X/315-10-6EG24N9K4 | R900926229 | DA10-1-5X/100-10 |
