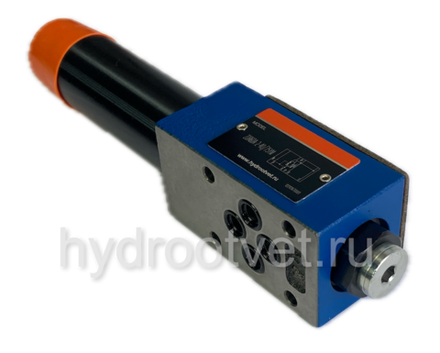

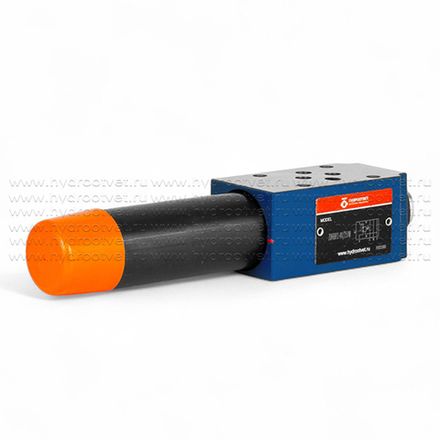

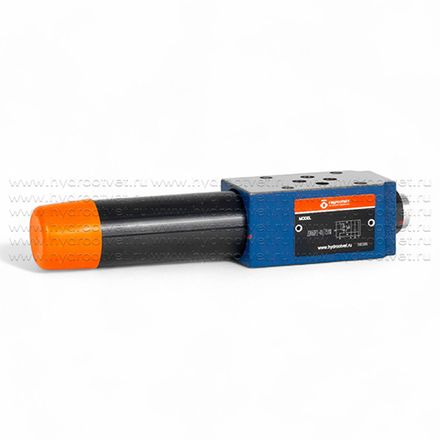

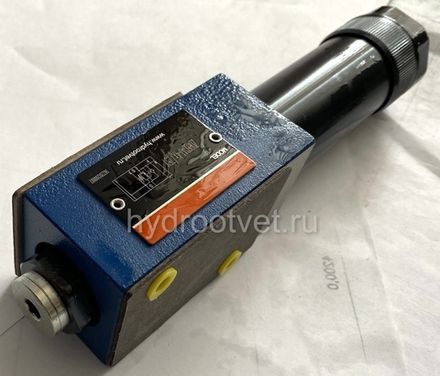

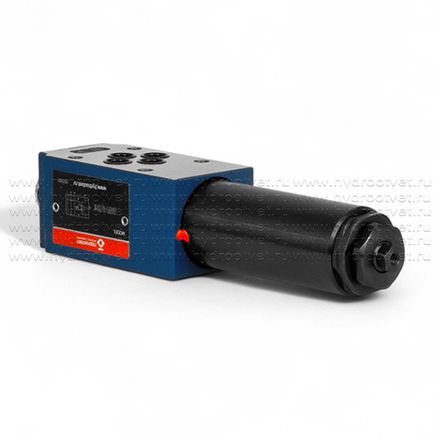

ZDR6D - Редукционный клапан Ду 6 трехлинейный модульного монтажа

Особенности:

• Клапан в виде промежуточной плиты
• Расположение каналов и отверстий согласно DIN 24 340 форме A, без отверстия для центрирования (стандарт)
• Расположение каналов и отверстий согласно ISO 4401 и CETOP–RP 121 H
• 4 уровня давления
• 3 устройства регулирования:

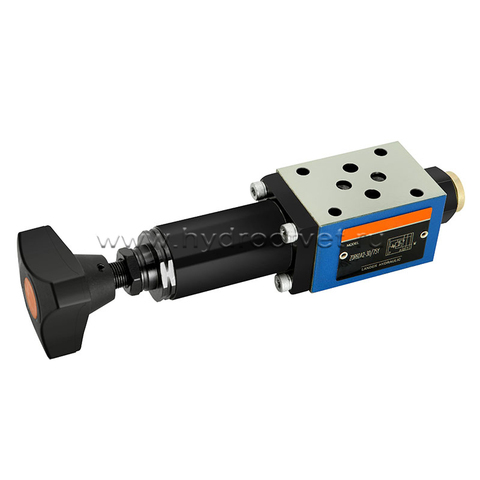

  • Вращающаяся рукоятка
  • Винт с шестигранником и защитным колпачком
  • Запираемая вращающаяся рукоятка со шкалой
• Редуцирование давления в каналах A, B или P
• Обратный клапан, по выбору (только ZDR 6 DA...)

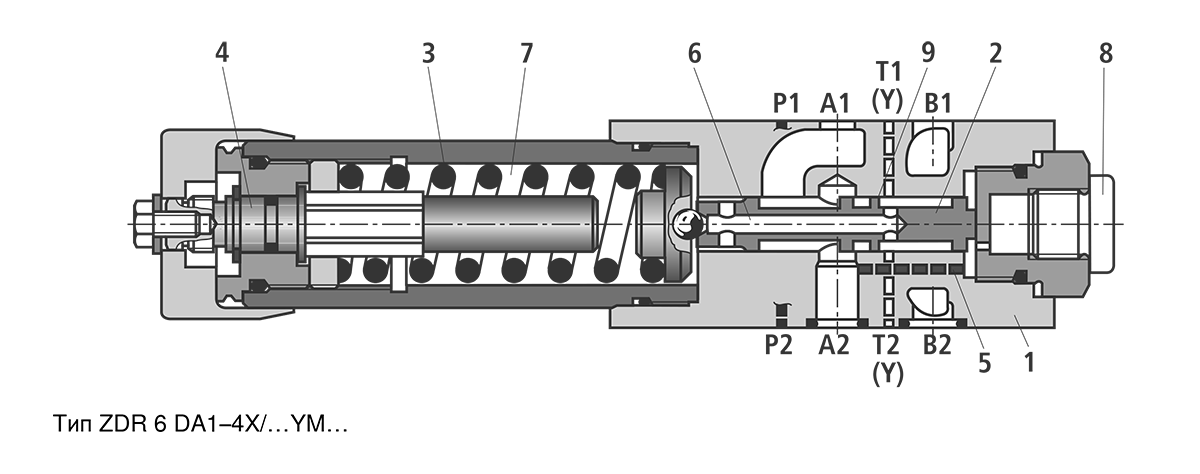

Принцип действия, конструктивная схема

Клапаны давления тип ZDR 6 D.. - это клапаны редуцирования давления прямого действия в виде клапанов секционного исполнения, т.е. с функцией ограничения давления в контуре управления. Они используются для редуцирования давления в системе. Основные составные части редукционных клапанов: Корпус (1), золотник (2), пружина сжатия (3), устройство регулирования (4), а также обратный клапан по выбору. Давление на выходе регулируется с помощью устройства регулирования (4).

Исполнение "DA"
В исходном положении клапан открыт. Рабочая жидкость беспрепятственно поступает из канала A1 в канал A2. Одновременно с этим, присутствует давление в канале А2, которое воздействует на торец золотника через канал управления (5) и перемещает его в сторону пружины сжатия (3). Если величина давление в канале A2, превышает значение, установленное настройкой пружины (3), золотник (2) переходит в положение регулирования и поддерживает постоянное установленное давление в канале A2. Сигнал давления управления и требуемый расход на управление поступают в систему из канала A2 через линию управления (5). Если давление в канале A2 продолжает повышаться в результате воздействия внешних сил, то, воздействуя на торец золотника (2), оно смещает его дальше, сжимаю тем самым пружину (3). Таким образом канал A2 соединяется с баком через дросселирующую кромку (9) на золотнике (2). Объем рабочей жидкости, стекающей в бак, не позволяет давлению повышаться. Отвод утечек из полости пружины (7) всегда выполняется внешне через отверстие (6) в канал T (Y). Место присоединения манометра (8) позволяет контролировать давление на выходе клапана. Обратный клапан A2 в A1 можно использовать для свободного обратного протекания масла только в исполнении "DA".

Исполнение "DP" и "DB"
В исполнении DP редуцирование давления осуществляется в канале P1. Сигнал давления управления и требуемый расход на управление поступают в систему из канала P1. В исполнении DB давление редуцируется в канале P1; но требуемый на управления расход берется из канала B.
Важно! В исполнении DB следует удостовериться, что давление в канале B не превышает давления настройки, когда распределитель находится в позиции, соединяющей вход Р с каналом А В противном случае в канале A давление снижается.
