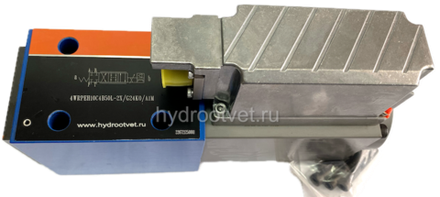

4WRPEH10 - Сервораспределитель Ду10 с обратной связью по положению золотника и встроенным усилителем (OBE)
Сервоклапан 4WRPEH10 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPEH10 отличаются от обычных пропорциональных клапанов конструктивно: золотник перемещается в специальной притертой гильзе, что требует высокой точности изготовления; также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует встроенный электронный блок. Такая конструкция сервоклапана позволяет на порядок точнее и быстрее управлять гидравлическим приводом, по сравнению с пропорциональными клапанами. Сервораспределители 4WRPEH10 устанавливаются на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин
Особенности:
- Дросселирующий распределитель прямого действия с золотником с сервоприводом и притертой втулкой.
- Одностороннего действия, 4/4 безопасное положение в отключенном состоянии
- Электрическая обратная связь по положению
- Встроенная электроника (OBE), откалиброванная на заводе
- Электрическое соединение 6P + PE
- Дифференциальный усилитель входного сигнала с интерфейсом A1 ± 10 В или интерфейсом F1 4...20 мA (Rsh = 200 Ом)
- Применяется для электрогидравлического регулирования в производственном и испытательном оборудовании
Принцип действия, конструктивная схема
Общее
У встроенной электроники предварительно заданное значение сравнивается с фактическим значением в данном положении. При отклонении регулируемой величины корректируется подъемный электромагнит, который регулирует управляющий золотник относительно пружин при помощи изменения усилия электромагнита. Величина хода/дросселирующее сечение регулируются пропорционально заданному значению. При предварительно заданном значении 0В электронные устройства регулируют управляющий золотник относительно пружин в среднем положении. В отключенном состоянии пружина максимально разжата, и клапан находится в безопасном положении.
Поведение при выключении 4WRPEH10
При выключении электроники клапан сразу переходит в соответствующее основное положение с предохранителем (безопасное положение). При этом позиция P-B/A-T проходится без остановки, что может привести к смещению регулируемых деталей. На это следует обратить внимание при определении параметров установки.
Особенности:
- Дросселирующий распределитель прямого действия с золотником с сервоприводом и притертой втулкой.
- Одностороннего действия, 4/4 безопасное положение в отключенном состоянии
- Электрическая обратная связь по положению
- Встроенная электроника (OBE), откалиброванная на заводе
- Электрическое соединение 6P + PE
- Дифференциальный усилитель входного сигнала с интерфейсом A1 ± 10 В или интерфейсом F1 4...20 мA (Rsh = 200 Ом)
- Применяется для электрогидравлического регулирования в производственном и испытательном оборудовании
Принцип действия, конструктивная схема
Общее
У встроенной электроники предварительно заданное значение сравнивается с фактическим значением в данном положении. При отклонении регулируемой величины корректируется подъемный электромагнит, который регулирует управляющий золотник относительно пружин при помощи изменения усилия электромагнита. Величина хода/дросселирующее сечение регулируются пропорционально заданному значению. При предварительно заданном значении 0В электронные устройства регулируют управляющий золотник относительно пружин в среднем положении. В отключенном состоянии пружина максимально разжата, и клапан находится в безопасном положении.
Поведение при выключении 4WRPEH10
При выключении электроники клапан сразу переходит в соответствующее основное положение с предохранителем (безопасное положение). При этом позиция P-B/A-T проходится без остановки, что может привести к смещению регулируемых деталей. На это следует обратить внимание при определении параметров установки.
Условные обозначения
Общие
Конструкция | Золотниковый клапан прямого управления со стальной втулкой |
Управление | Пропорционально регулируемый электромагнит с регулированием положения, OBE |
Вид присоединения | Присоединение плиты, расположение присоединений в соответствии с (ISO 4401-05-04-0-05) |
Положение при установке | Любое |
Диапазон температуры окружающей °C среды | –20 ... +50 |
Масса кг | 7,1 |
Виброустойчивость, условие испытания | Макс. 25 г, испытание на виброустойчивость по всем направлениям (24 ч) |
Гидравлические (измерения получены с HLP 46, ϑмасло = 40 °C ± 5 °C)
Рабочая жидкость | Гидравлическое масло согласно DIN 51524...535, другие рабочие среды по запросу | ||||||
Диапазон вязкости | рекомендуемый | мм2/сек | 20 ... 100 | ||||
макс. допустимый мм2/сек | 10 ... 800 | ||||||
Диапазон температур рабочей жидкости | °C | –20 ... +70 | |||||
Максимально допустимая степень загрязнения рабочей жидкости Класс чистоты в соответствии с ISO 4406 (c) | Класс 18/16/13 1) | ||||||
Направление потока | Соответствует условному обозначению | ||||||
Номинальный объемный расход при Δp = 35 бар на кромке 2) | л/мин | 50 (1:1) | 50 (2:1) | 100 (1:1) | 100 (2:1) | ||
Макс. рабочее давление | патрубки P, A, B | бар | 315 | ||||
Канал T | бар | 250 | |||||
Границы рабочего ди- апазона Δp Падение давления на клапане qVном: > qN клапанов | C, C3, C5 | бар | 315 | 315 | 160 | 160 | |
C4, C1 | бар | 250 | 250 | 100 | 100 | ||
Нулевой объемный расход при 100 бар | линейная граф. характеристика L | см3/мин | < 1200 | < 1200 | < 1500 | < 1000 | |
изогнутая граф. характеристика P | см3/мин | < 600 | < 500 | < 600 | < 600 |
Безопасное положение
C Расход при Δp = 35 бар на кромке л/мин | 50 | 50 | 100 | 100 | |
C3, C5 Нулевой объемный расход при 100 бар | см3/мин | 50 P–A | |||
см3/мин | 70 P–B | ||||
C3, C5 Расход при Δp = 35 бар на кромке | л/мин | 10..0,100 A–T | |||
л/мин | 10...25 B–T | ||||
C4, C1 см3/мин | 50 P–A | ||||
Нулевой объемный расход при 100 бар | см3/мин | 70 P–B | |||
см3/мин | 70 A–T | ||||
см3/мин | 50 B–T | ||||
Достижение безопасного положения | 0 бар | 12 мс | |||
100 бар | 16 мс |
Статические/динамические
Гистерезис % | ≦ 0,2 |
Производственный допуск отклонения qмакс % | < 10 |
Время срабатывания при скачке сигнала 0...100 % мс | ≦ 25 |
Температурный дрейф | Смещение нулевой точки < 1 % при ∆T = 40 °C |
Настройка нуля | Устанавливается на заводе ±1 % |
Электрические, встроенная в клапан электроника управления
Относительная продолжительность включения % | 100 ED |
Вид защиты | IP 65 согласно DIN 40050 и IEC 14434/5 |
Подключение | Разъем для штекера 6P+PE, DIN 43563 |
Питающее напряжение Клемма A: Клемма B: 0 V | 24 В=ном мин. 21 В=/макс. 40 В= Пульсация макс. 2В= |
Макс. потребляемая мощность | 60 ВА |
Защита, внешняя | 2,5 AF |
Вход, версия A1 Клемма D: UE Клемма E: | Дифференциальный усилитель, Ri = 100 kОм 0...±10 В 0 В |
Вход, версия F1 Клемма D: ID – E Клемма E: ID – E | Полное сопротивление нагрузки трансформатора тока, Rsh = 200 Ом 4...(12)...20 мA Контур тока ID – E обратная связь |
Макс. напряжение дифференциальных входов около 0 В | D → B } макс. 18 В= E → B |
Контрольный сигнал, версия A1 Клемма F: UТест Клемма C: | LVDT 0...±10 В Опорное напряжение 0 В |
Контрольный сигнал, версия F1 Клемма F: IF –C Клемма C: IF –C | Сигнал LVDT 4...20 мA, при внешней нагрузке 200...500 Ом макс. 4...20 мA выход Контур тока IF –C обратная связь |
Провод защитного заземления и экран | См. Разводка контактов штекера (установка соответственно стандартам ЕС) |
Юстировка | Откалибровано на заводе, см. Графическая характеристика клапана |
Электромагнитная совместимость проверена согласно | EN 61000-6-2: 2005-08 EN 61000-6-3: 2007-01 |
- Корпус клапана
- Встроенная электроника
- Кольца круглого сечения Ø 12 x 2 (каналы P, A, B, T, T1)
- Штекер (не входит в объем поставки)
- Регулируемый электромагнит с датчиком положения
- Рабочая опорная поверхность клапана, расположение каналов в соответствии с ISO 4401-05-04-0-05
Отклонения от нормы: каналы P, A, B, T, T1 Ø 10,5 мм
Рекомендуются следующие крепежные винты клапана (заказываются отдельно): 4 винта ISO 4762-M6x40-10.9 (коэффициент трения µобщ = 0,12 – 0,17), Момент затяжки MA = 11±3 Нм.
Электрическое соединение
Технические указания относительно кабеля
Исполнение:
- Многожильный кабель
- Конструкция многожильного провода, с особо тонкой проволокой в соответствии с VDE 0295, класс 6
- Провод защитного заземления, желто-зеленый
- Медная экранирующая оплетка кабеля
Тип: напр. Ölflex-FD 855 CP (производитель. Lappkabel)
Количество жил: определяется типом клапана, типом штекера и распределением сигнала
Диаметр провода: 0,75 мм2 длина до 20 м; 1,0 мм2 длина до 40 м
Наружный диаметр: 9,4...11,8 мм – Pg11; 12,7...13,5 мм – Pg16
Указание
Напряжение питания 24 В=ном, при падении значения до 18 В= происходит внутреннее мгновенное отключение аналогичное полному отключенному состоянию клапана. Дополнительно в версии F1(ID – E ≧ 3 мA – Клапан работает; ID – E ≦ 2 мA – Клапан отключен). Запрещается использовать выходные электрические сигналы (напр. фактическое значение), подающиеся через электронику управления, для отключения функций, которые могут отразиться на безопасности!
Встроенная электроника
