4WRPEH10 - Сервораспределитель Ду10 с обратной связью по положению золотника и встроенным усилителем (OBE)

Сервоклапан 4WRPEH10 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPEH10 отличаются от обычных пропорциональных клапанов конструктивно: золотник перемещается в специальной притертой гильзе, что требует высокой точности изготовления; также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует встроенный электронный блок. Такая конструкция сервоклапана позволяет на порядок точнее и быстрее управлять гидравлическим приводом, по сравнению с пропорциональными клапанами. Сервораспределители 4WRPEH10 устанавливаются на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог 4WRPEH10      Подробное описание 4WRPEH10

Типоразмер 10
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин

Конфигуратор
Схема
Показать еще
Номинальный расход, л/мин
Расходная характеристика
Управляющий сигнал
Сбросить

Особенности:

  • Дросселирующий распределитель прямого действия с золотником с сервоприводом и притертой втулкой.
  • Одностороннего действия, 4/4 безопасное положение в отключенном состоянии
  • Электрическая обратная связь по положению
  • Встроенная электроника (OBE), откалиброванная на заводе
  • Электрическое соединение 6P + PE
  • Дифференциальный усилитель входного сигнала с интерфейсом A1 ± 10 В или интерфейсом F1 4...20 мA (Rsh = 200 Ом)
  • Применяется для электрогидравлического регулирования в производственном и испытательном оборудовании
Принцип действия, конструктивная схема

Общее

У встроенной электроники предварительно заданное значение сравнивается с фактическим значением в данном положении. При отклонении регулируемой величины корректируется подъемный электромагнит, который регулирует управляющий золотник относительно пружин при помощи изменения усилия электромагнита. Величина хода/дросселирующее сечение регулируются пропорционально заданному значению. При предварительно заданном значении 0В электронные устройства регулируют управляющий золотник относительно пружин в среднем положении. В отключенном состоянии пружина максимально разжата, и клапан находится в безопасном положении.

Поведение при выключении 4WRPEH10

При выключении электроники клапан сразу переходит в соответствующее основное положение с предохранителем (безопасное положение). При этом позиция P-B/A-T проходится без остановки, что может привести к смещению регулируемых деталей. На это следует обратить внимание при определении параметров установки.

Описание

Особенности:

  • Дросселирующий распределитель прямого действия с золотником с сервоприводом и притертой втулкой.
  • Одностороннего действия, 4/4 безопасное положение в отключенном состоянии
  • Электрическая обратная связь по положению
  • Встроенная электроника (OBE), откалиброванная на заводе
  • Электрическое соединение 6P + PE
  • Дифференциальный усилитель входного сигнала с интерфейсом A1 ± 10 В или интерфейсом F1 4...20 мA (Rsh = 200 Ом)
  • Применяется для электрогидравлического регулирования в производственном и испытательном оборудовании
Принцип действия, конструктивная схема

Общее

У встроенной электроники предварительно заданное значение сравнивается с фактическим значением в данном положении. При отклонении регулируемой величины корректируется подъемный электромагнит, который регулирует управляющий золотник относительно пружин при помощи изменения усилия электромагнита. Величина хода/дросселирующее сечение регулируются пропорционально заданному значению. При предварительно заданном значении 0В электронные устройства регулируют управляющий золотник относительно пружин в среднем положении. В отключенном состоянии пружина максимально разжата, и клапан находится в безопасном положении.

Поведение при выключении 4WRPEH10

При выключении электроники клапан сразу переходит в соответствующее основное положение с предохранителем (безопасное положение). При этом позиция P-B/A-T проходится без остановки, что может привести к смещению регулируемых деталей. На это следует обратить внимание при определении параметров установки.

Код заказа

Условные обозначения

Технические характеристики
Общие
Конструкция Золотниковый клапан прямого управления со стальной втулкой
Управление Пропорционально регулируемый электромагнит с регулированием положения, OBE
Вид присоединения Присоединение плиты, расположение присоединений в соответствии с (ISO 4401-05-04-0-05)
Положение при установке Любое
Диапазон температуры окружающей                                                                °C среды –20 ... +50
Масса                                                       кг 7,1
Виброустойчивость, условие испытания Макс. 25 г, испытание на виброустойчивость по всем направлениям (24 ч)
Гидравлические (измерения получены с HLP 46, ϑмасло = 40 °C ± 5 °C)
Рабочая жидкость       Гидравлическое масло согласно DIN 51524...535, другие рабочие среды по запросу
Диапазон вязкости рекомендуемый мм2/сек 20 ... 100
макс. допустимый мм2/сек 10 ... 800
Диапазон температур рабочей жидкости °C –20 ... +70
Максимально допустимая степень загрязнения рабочей жидкости Класс чистоты в соответствии с ISO 4406 (c)   Класс 18/16/13 1)
Направление потока Соответствует условному обозначению
Номинальный объемный расход при Δp = 35 бар на кромке 2)   л/мин   50 (1:1)   50 (2:1)   100 (1:1)   100 (2:1)
Макс. рабочее давление патрубки P, A, B бар 315
Канал T бар 250
Границы рабочего ди- апазона Δp Падение давления на клапане qVном: > qN клапанов   C, C3, C5   бар   315   315   160   160
C4, C1 бар 250 250 100 100
Нулевой объемный расход при 100 бар линейная граф. характеристика L см3/мин < 1200 < 1200 < 1500 < 1000
изогнутая граф. характеристика P см3/мин < 600 < 500 < 600 < 600
Безопасное положение
C Расход при Δp = 35 бар на кромке                                          л/мин   50   50   100   100
C3, C5 Нулевой объемный расход при 100 бар см3/мин 50 P–A
см3/мин 70 P–B
C3, C5 Расход при Δp = 35 бар на кромке л/мин 10..0,100 A–T
л/мин 10...25 B–T
C4, C1                                                  см3/мин 50 P–A
Нулевой объемный расход при 100 бар см3/мин 70 P–B
см3/мин 70 A–T
см3/мин 50 B–T
Достижение безопасного положения 0 бар 12 мс
100 бар 16 мс
Статические/динамические
Гистерезис                                          % ≦ 0,2
Производственный допуск отклонения qмакс                                                                                        % < 10
Время срабатывания при скачке сигнала 0...100 %                                                        мс ≦ 25
Температурный дрейф Смещение нулевой точки < 1 % при ∆T = 40 °C
Настройка нуля Устанавливается на заводе ±1 %
Электрические, встроенная в клапан электроника управления
Относительная продолжительность включения % 100 ED
Вид защиты IP 65 согласно DIN 40050 и IEC 14434/5
Подключение Разъем для штекера 6P+PE, DIN 43563
Питающее напряжение Клемма A: Клемма B: 0 V 24 В=ном мин. 21 В=/макс. 40 В= Пульсация макс. 2В=
Макс. потребляемая мощность 60 ВА
Защита, внешняя 2,5 AF
Вход, версия A1 Клемма D: UE Клемма E: Дифференциальный усилитель, Ri = 100 kОм 0...±10 В 0 В
Вход, версия F1 Клемма D: ID – E Клемма E: ID – E Полное сопротивление нагрузки трансформатора тока, Rsh = 200 Ом 4...(12)...20 мA Контур тока ID – E обратная связь
Макс. напряжение дифференциальных входов около 0 В   D → B } макс. 18 В= E → B
Контрольный сигнал, версия A1 Клемма F: UТест Клемма C: LVDT 0...±10 В Опорное напряжение 0 В
Контрольный сигнал, версия F1 Клемма F: IF –C Клемма C: IF –C Сигнал LVDT 4...20 мA, при внешней нагрузке 200...500 Ом макс. 4...20 мA выход Контур тока IF –C обратная связь
Провод защитного заземления и экран См. Разводка контактов штекера (установка соответственно стандартам ЕС)
Юстировка Откалибровано на заводе, см. Графическая характеристика клапана
Электромагнитная совместимость проверена согласно EN 61000-6-2: 2005-08 EN 61000-6-3: 2007-01
Графики

Размеры, мм

  1. Корпус клапана
  2. Встроенная электроника
  3. Кольца круглого сечения Ø 12 x 2 (каналы P, A, B, T, T1)
  4. Штекер (не входит в объем поставки)
  5. Регулируемый электромагнит с датчиком положения
  6. Рабочая опорная поверхность клапана, расположение каналов в соответствии с ISO 4401-05-04-0-05

Отклонения от нормы: каналы P, A, B, T, T1 Ø 10,5 мм

Рекомендуются следующие крепежные винты клапана (заказываются отдельно): 4  винта ISO 4762-M6x40-10.9 (коэффициент трения µобщ = 0,12 – 0,17), Момент затяжки MA = 11±3 Нм.

Дополнительно
Электрическое соединение

Технические указания относительно кабеля

Исполнение:

  • Многожильный кабель
  • Конструкция многожильного провода, с особо тонкой проволокой в соответствии с VDE 0295, класс 6
  • Провод защитного заземления, желто-зеленый
  • Медная экранирующая оплетка кабеля

Тип:  напр. Ölflex-FD 855 CP (производитель. Lappkabel)

Количество жил: определяется типом клапана, типом штекера и распределением сигнала

Диаметр провода: 0,75 мм2 длина до 20 м; 1,0 мм2 длина до 40 м

Наружный диаметр: 9,4...11,8 мм – Pg11; 12,7...13,5 мм – Pg16

Указание

Напряжение питания 24 В=ном, при падении значения до 18 В= происходит внутреннее мгновенное отключение аналогичное полному отключенному состоянию клапана. Дополнительно в версии F1(ID – E ≧ 3 мA – Клапан работает; ID – E ≦ 2 мA – Клапан отключен). Запрещается использовать выходные электрические сигналы (напр. фактическое значение), подающиеся через электронику управления, для отключения функций, которые могут отразиться на безопасности!

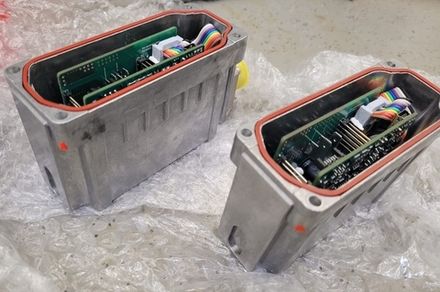

Встроенная электроника

1 Возможные коды и артикулы

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 4WRPEH10, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

0811404076 4WRPH10C1B100L-2X/G24Z4/M
0811404078 4WRPH10C1B100P-2X/G24Z4/M
R901158094 4WRPH10C1B50L-2X/G24Z4/M
0811404067 4WRPH10C1B50P-2X/G24Z4/M
0811404059 4WRPH10C3B100L-2X/G24Z4/M
0811404063 4WRPH10C3B100P-2X/G24Z4/M
0811404058 4WRPH10C3B50L-2X/G24Z4/M
0811404062 4WRPH10C3B50P-2X/G24Z4/M
0811404061 4WRPH10C4B100L-2X/G24Z4/M
0811404065 4WRPH10C4B100P-2X/G24Z4/M
0811404060 4WRPH10C4B50L-2X/G24Z4/M
0811404064 4WRPH10C4B50P-2X/G24Z4/M
0811404077 4WRPH10C5B100L-2X/G24Z4/M
0811404079 4WRPH10C5B100P-2X/G24Z4/M
R901238065 4WRPH10CB50L-2X/G24K0/M-750
0811404901 4WRPH10C1B100L-2X/G24K0/M-750
0811404089 4WRPH10C1B100P-2X/G24K0/M-750
R901312081 4WRPH10C1B50L-2X/G24K0/M-750
0811404902 4WRPH10C3B100L-2X/G24K0/M-750
R901222250 4WRPH10C3B50L-2X/G24K0/M-750
R901421079 4WRPH10C3B50L-2X/G24K0/V-750
0811404069 4WRPH10C4B100L-2X/G24K0/M-750
0811404088 4WRPH10C4B100P-2X/G24K0/M-750
R901240795 4WRPH10C4B50L-2X/G24K0/M-750
R901283701 4WRPH10C5B100L-2X/G24K0/M-750
R901273566 4WRPH6C1B40L-2X/G24K0/M-750
0811404169 4WRPH6C3B24L-2X/G24K0/M-750
0811404170 4WRPH6C3B40L-2X/G24K0/M-750
0811404173 4WRPH6C4B15P-2X/G24K0/M-750
0811404167 4WRPH6C4B24L-2X/G24K0/M-750
0811404171 4WRPH6C4B40L-2X/G24K0/M-750
0811404178 4WRPH6C4B40P-2X/G24K0/M-750
R901416810 4WRPEH10CB100L-2X/G24K0/A1V
R901233486 4WRPEH10CB100L-2X/G24K0/F1V
R901236409 4WRPEH10CB100P-2X/G24K0/F1M
R901295068 4WRPEH10CB50L-2X/G24K0/F1V
R901279150 4WRPEH10C1B100L-2X/G24K0/A1V
R901204810 4WRPEH10C3B100L-2X/G24K0/A1V
R901212890 4WRPEH10C3B100L-2X/G24K0/F1V
R901168836 4WRPEH10C3B100P-2X/G24K0/F1M
R901423003 4WRPEH10C3B100P-2X/G24K0/F1V
R901371313 4WRPEH10C3B50L-2X/G24K0/A1V
R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
R901121806 4WRPEH10C3B50P-2X/G24K0/F1M
0811404807 4WRPEH10C4B100L-2X/G24K0/A1V
R901383466 4WRPEH10C4B100L-2X/G24K0/F1V
R901150034 4WRPEH10C4B100P-2X/G24K0/F1M
R901186254 4WRPEH10C4B50L-2X/G24K0/F1V
0811404559 4WRPEH10C4B50P-2X/G24K0/F1M
R901406210 4WRPEH10C5B100P-2X/G24K0/F1M
