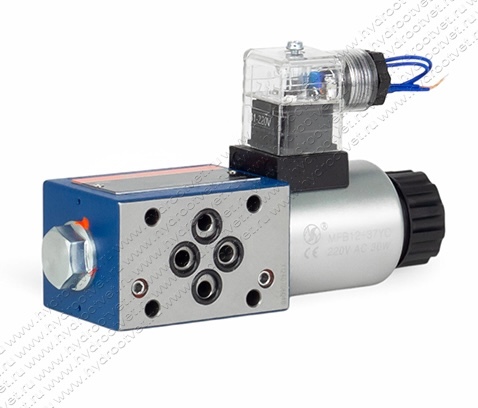

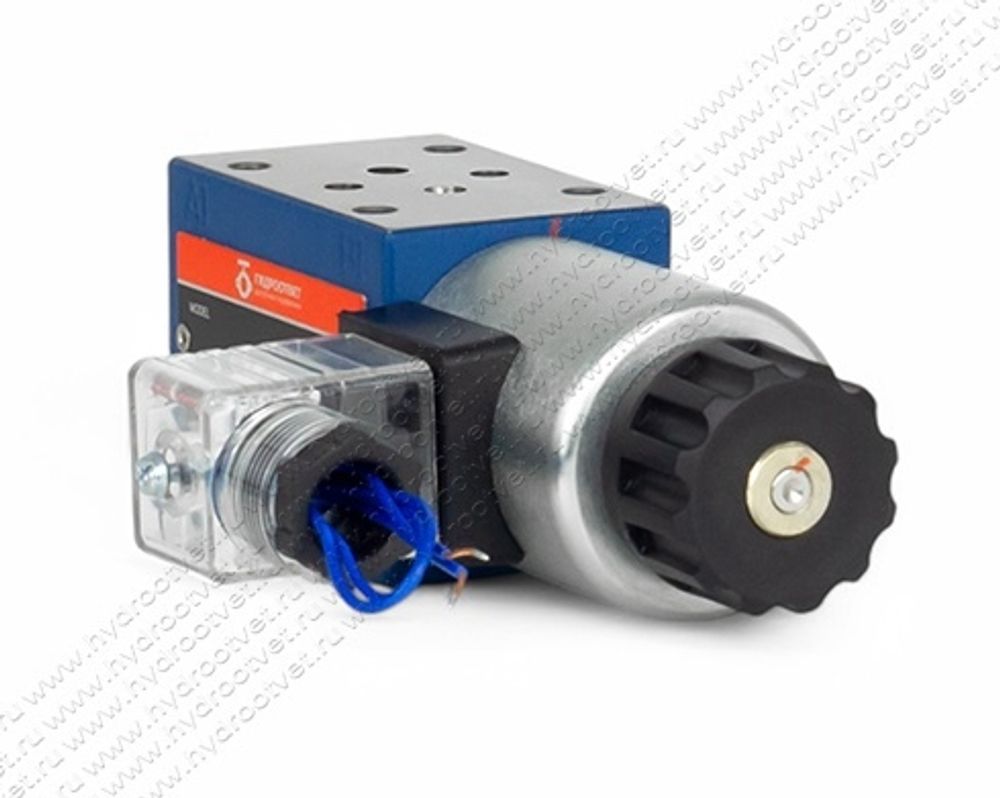

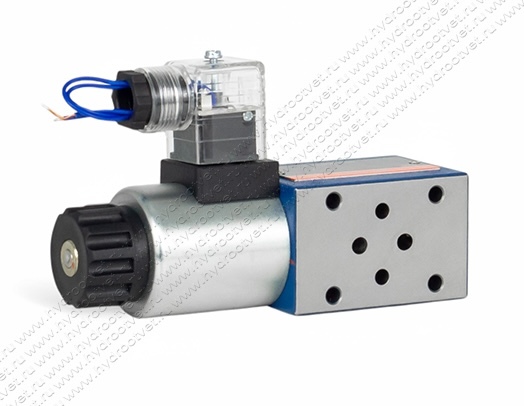

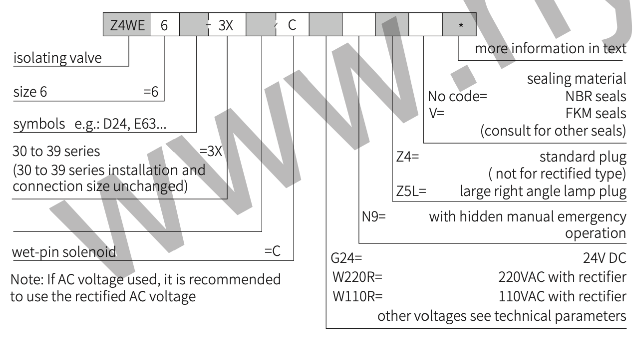

Клапаны Z4WE6E63-3XJ/EG24N9Z5L - гидрораспределители модульного монтажа с электромагнитами постоянного тока G24 предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Схема распределения E63, возврат золотника: пружинный. Распределитель Z4WE6E63-3XJ/EG24N9Z5L устанавливается в модульный блок Ду6 (ISO 4401-03 или CETOP03) в том числе под основной распределитель - служит для перекрытия каналов А и В одновременно. Клапаны Z4WE6E63-3XJ/EG24N9Z5L производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.

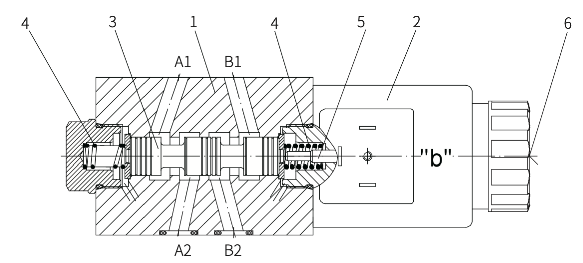

Направляющий клапан типа Z4WE представляет собой направляющий золотниковый клапан с электромагнитным управлением. Управляет остановкой и направлением потока масла. Распределитель состоит из корпуса (1), одного или двух соленоидов (2), управляющего золотника (3), а также двух возвратных пружин (4). В обесточенном состоянии золотник управления (3) удерживается в центральном положении или в исходном положении возвратными пружинами (4). Золотник (3) управления приводится в действие соленоидами (2). Для обеспечения надлежащего функционирования необходимо следить за тем, чтобы напорная камера соленоида была заполнена маслом. Усилие соленоида 2 действует через плунжер 5 на золотник (3) и толкает его из положения покоя в требуемое конечное положение. При этом открывается требуемое направление потока A② к A① и B② к B①. После обесточивания соленоида (2) возвратная пружина (4) снова отталкивает золотник управления (3) в исходное положение. Дополнительное ручное дублирование (6) позволяет перемещать золотник управления (3) без подачи напряжения на соленоид.
Обратите внимание! Из-за конструкции клапанам существует внутренняя утечка, которая может увеличиться в течение срока службы.
Z4WE6E63-3X/EG24N9K4
Условное обозначение на гидросхеме

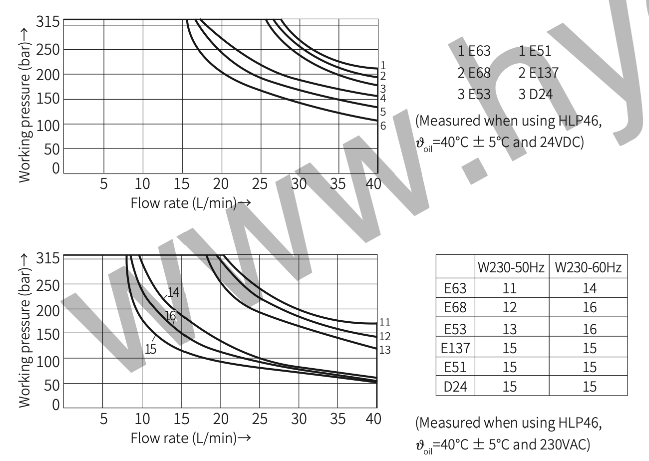

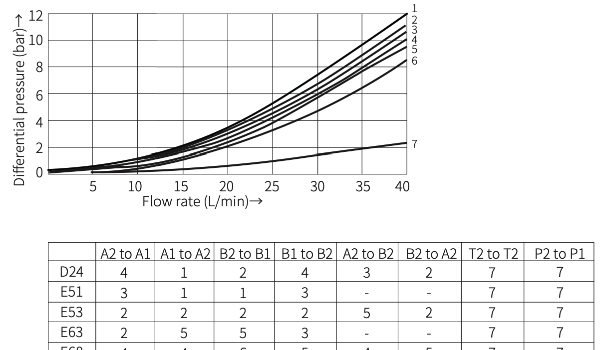

Предельные характеристики
см. кривую 1 для схемы E63
① Сторона другого клапана - расположение отверстий по DIN 24340, форма A (без установочного отверстия), или ISO 4401-03-02-0-05 (с центрирующим штифтом Ø3 x 5 мм глубиной)
② Сторона плиты - расположение отверстий по ISO 4401- 03-02-0-05
3 Размер клапана без ручного переключения
4 Размер для соленоида с скрытым ручным дублированием «N9» (стандарт)
5 Размер клапана с ручным отключением «N»
6 Электроразъем (входит в поставку)
7 Эдектроразъем с индикацией
8 Пространство, необходимое для снятия соединительного разъема
9 Идентичные уплотнительные кольца для каналов A, B, P, T (со стороны плиты)
10 Табличка с наименованием
11 Винт-заглушка для клапана с одним соленоидом
12 Установочный штифт ISO 8752-3x8-St; только версия «/62 »
| R900954391 | Z4WE6E63-3X/EW230N9K4 |
| R900941533 | Z4WE6E63-3X/EW110N9K4/V |
| R900964347 | Z4WE6E63-3X/EW110N9K4 |
| R900954010 | Z4WE6E63-3X/EG96NK4 |
| R900619454 | Z4WE6E63-3X/EG96N9K4 |
| R900943505 | Z4WE6E63-3X/EG24NK4 |
| R900706112 | Z4WE6E63-3X/EG24N9K4K |
| R900952872 | Z4WE6E63-3X/EG24N9K4/V |
| R900937595 | Z4WE6E63-3X/EG24N9K4 |
| R900962340 | Z4WE6E63-3X/EG24K4 |
