ДВУХКОЛЕСНЫЕ ТЕЛЕЖКИ ДЛЯ ФИЛЬТРАЦИИ ГИДРАВЛИЧЕСКОГО МАСЛА

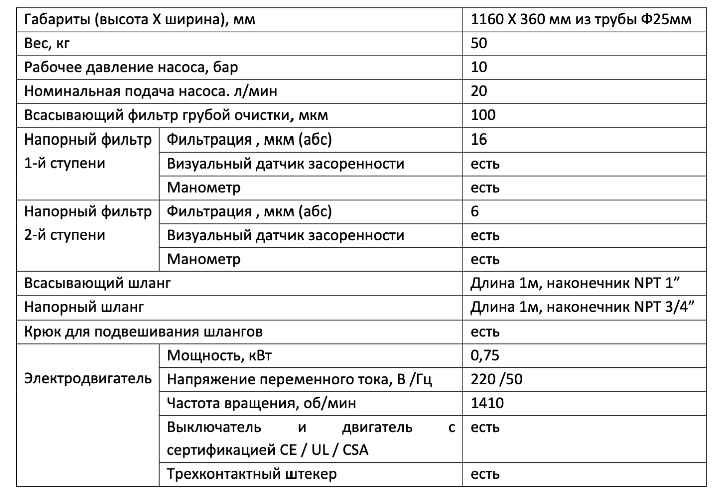

Технические параметры
1. Рама: приблизительно 46 дюймов в высоту и 14 дюймов в ширину, стальная труба толщиной 1 дюйм

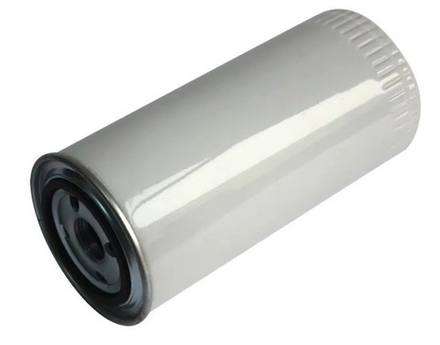

2. Фильтр: 5,1 OD x ~ 12,5 "OAL

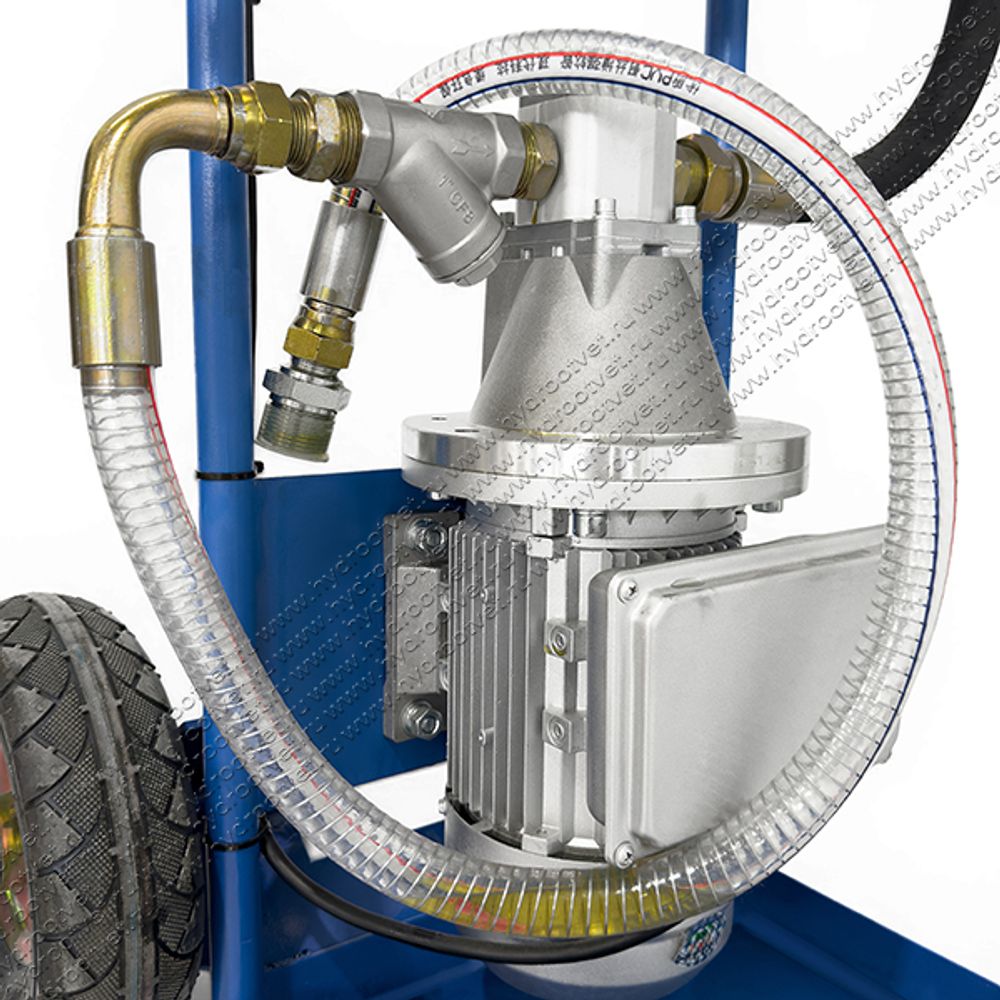

3. Насос: 5 см3; двигатель мощностью 0,75 кВт/ 220В переменного тока - 50 Гц, 1 фаза
4. Перед насосом установлен очищаемый Y-образный фильтр
5. Выпускной шланг длиной 1 м с концевым переходником MNPT 3/4"
6. Впускной шланг длиной 1 м с концевым переходником MNPT 1"
7. Ось должна иметь минимальный диаметр ¾ дюйма
8. Пневматическая шина
9. Предварительный фильтр
10. Основной фильтр
11. фильтрующий элемент 12 мкм и 6 мкм
12. Фильтрующий материал: гидравлическое масло
13. Испытательный патрубок установлен позади насоса, обратный клапан установлен в режиме онлайн после фильтра и подсоединен к выпускному шлангу, трехходовой клапан используется для байпаса
14. Выключатель и двигатель с сертификацией CE / UL / CSA
15. Трехконтактный штекер заземления
16. Крюк для подвешивания труб
17. Разъем MNPT диаметром ¾ дюйма
18. 1”Разъем MNPT

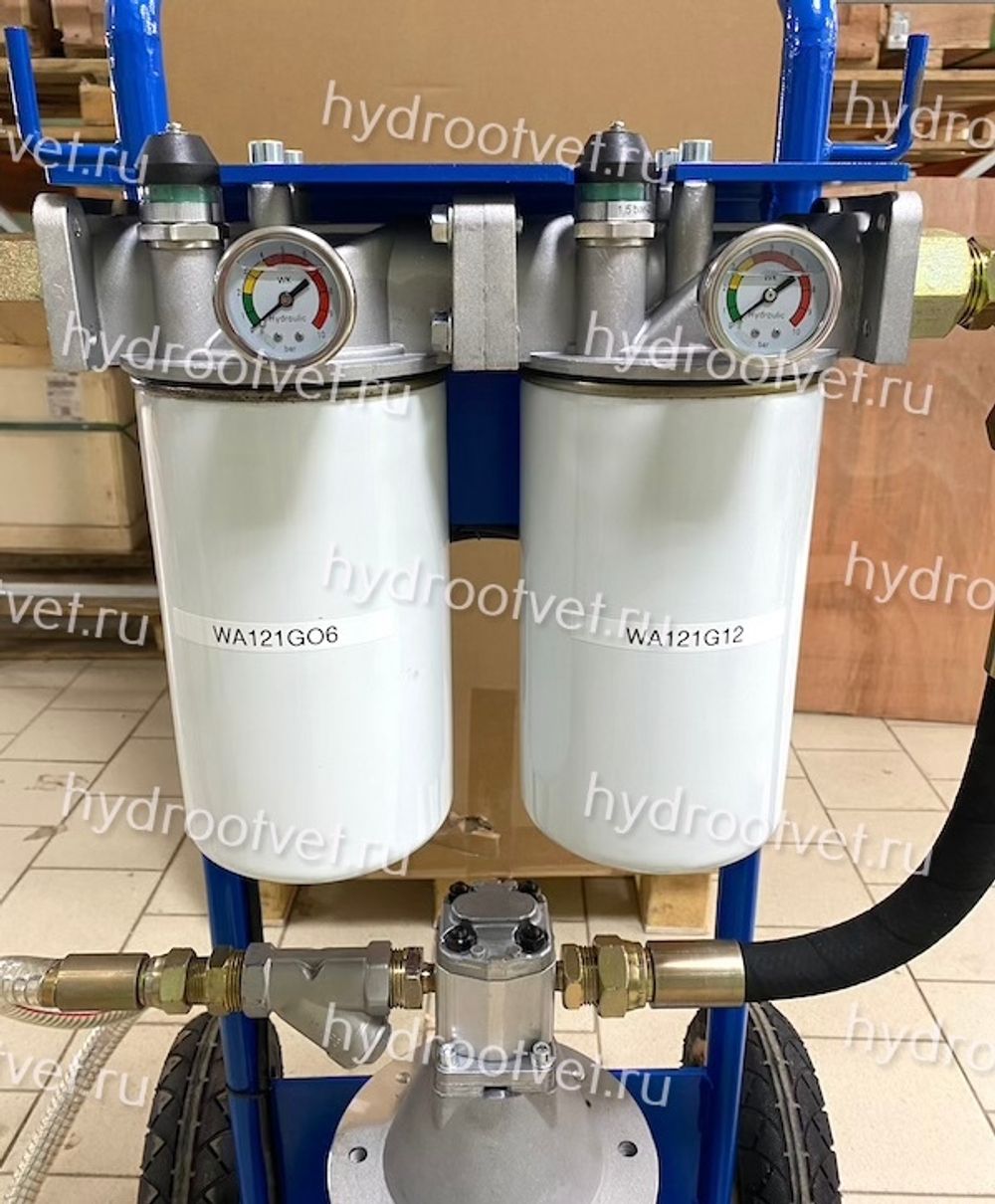

19. Визуальный датчик и манометр
Характеристики

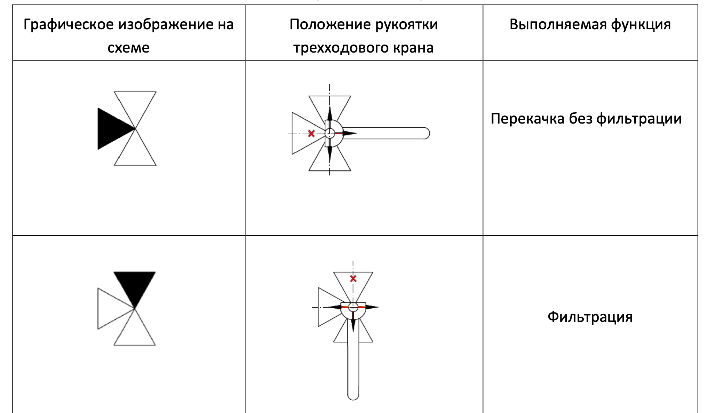

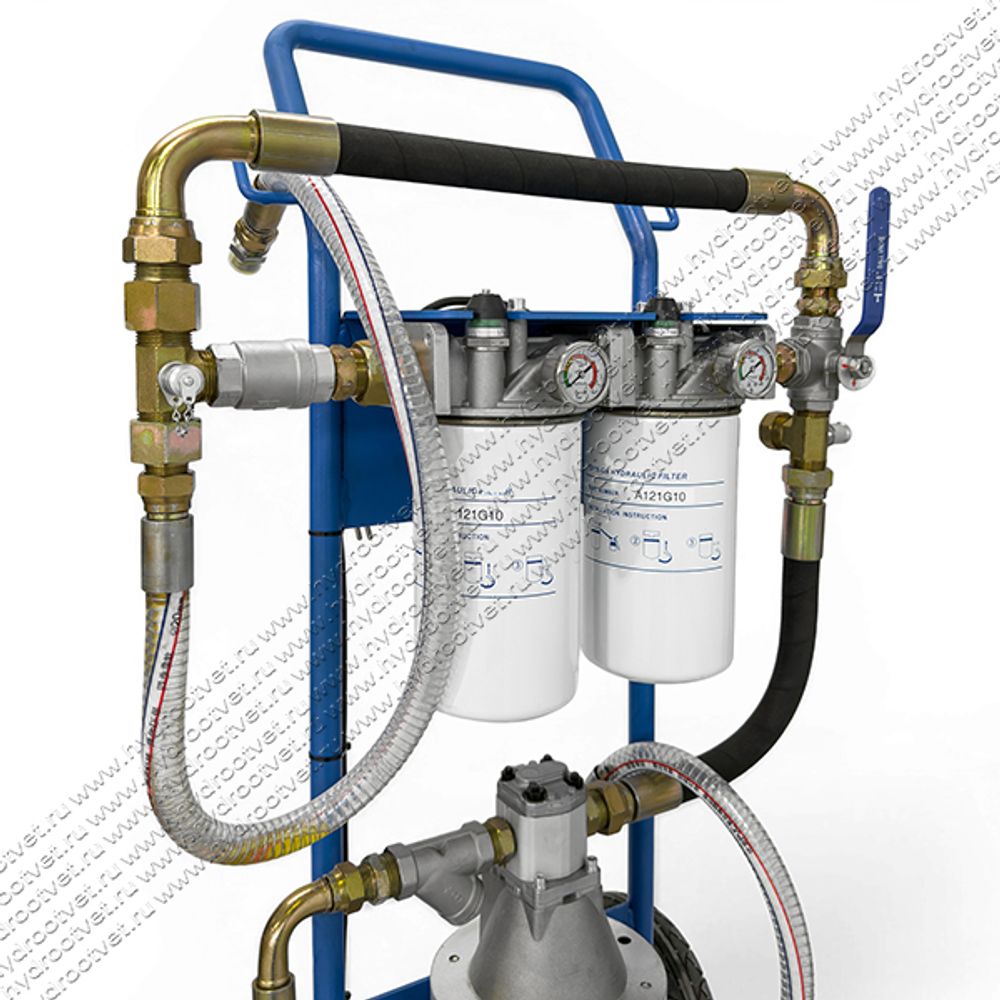

1. Тележка масляного фильтра переключается трехходовым шаровым краном, который выполняет две функции: фильтрует и направляет масло без фильтрации
2. Автомобильный масляный фильтр оснащен визуальным сигнализатором двойного засорения
Инструкции
- Когда шаровой кран Т-образного типа переключается в положение, указанное на рисунке 1, масло, подаваемое масляным насосом, не фильтруется фильтром
Рис.1

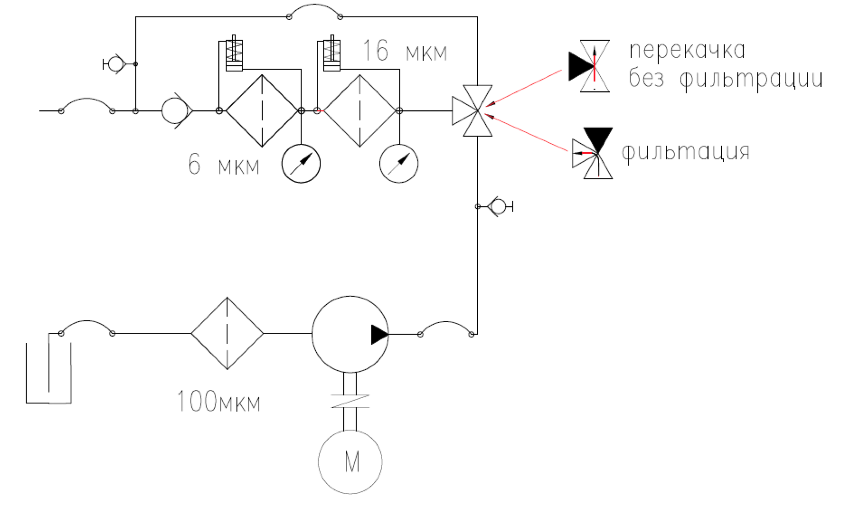

2. Когда шаровой кран Т-образного типа переключается в положение, показанное на рисунке 2, масло, подаваемое масляным насосом, фильтруется двойным фильтром
Рис.2

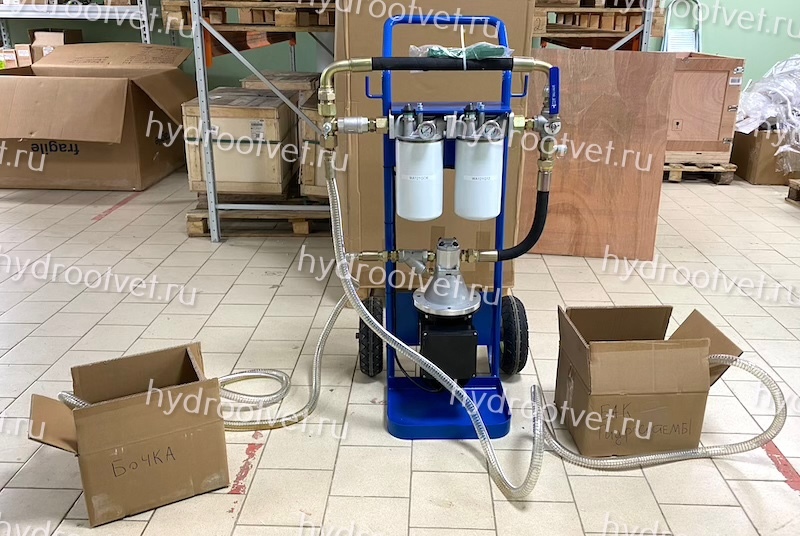

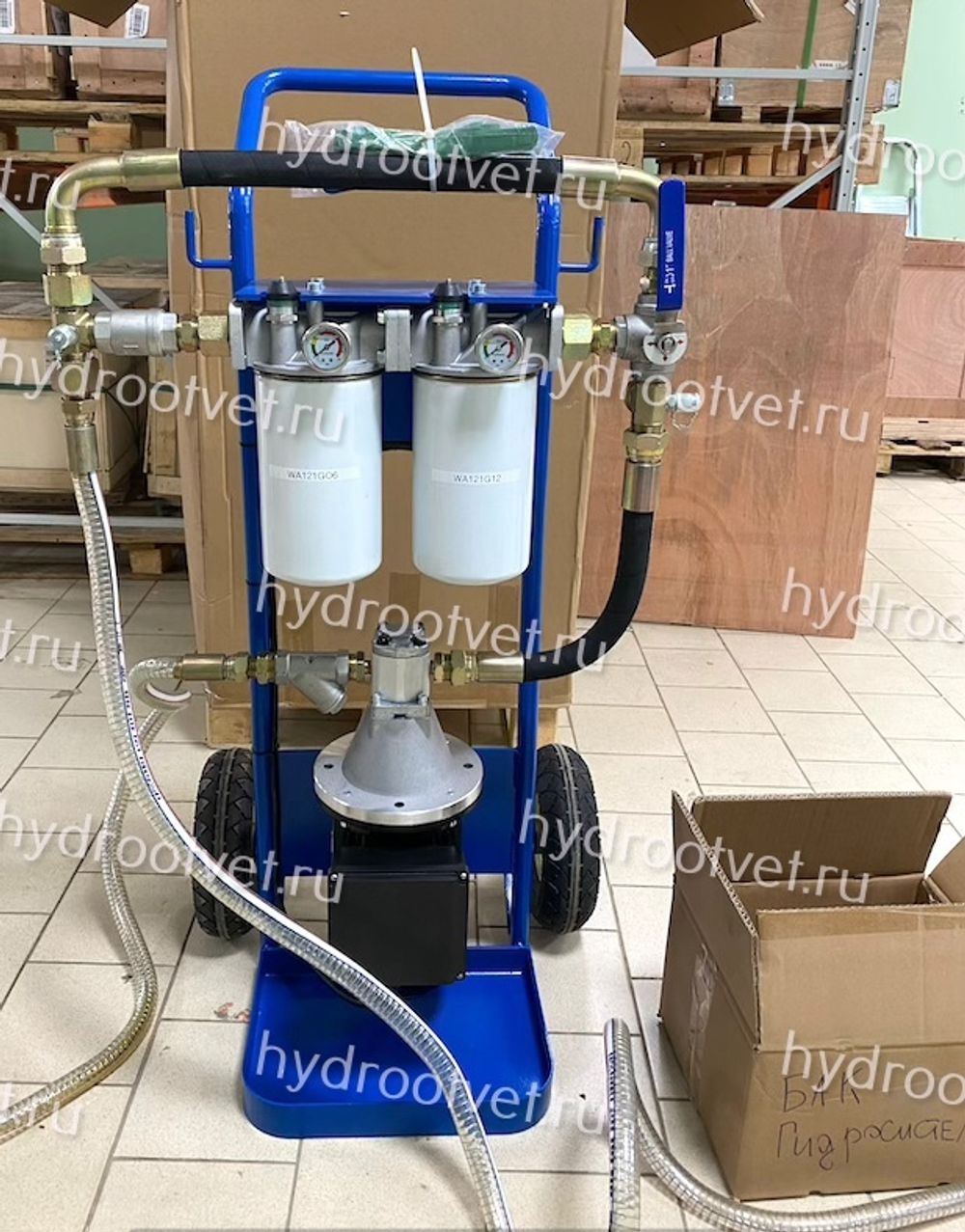

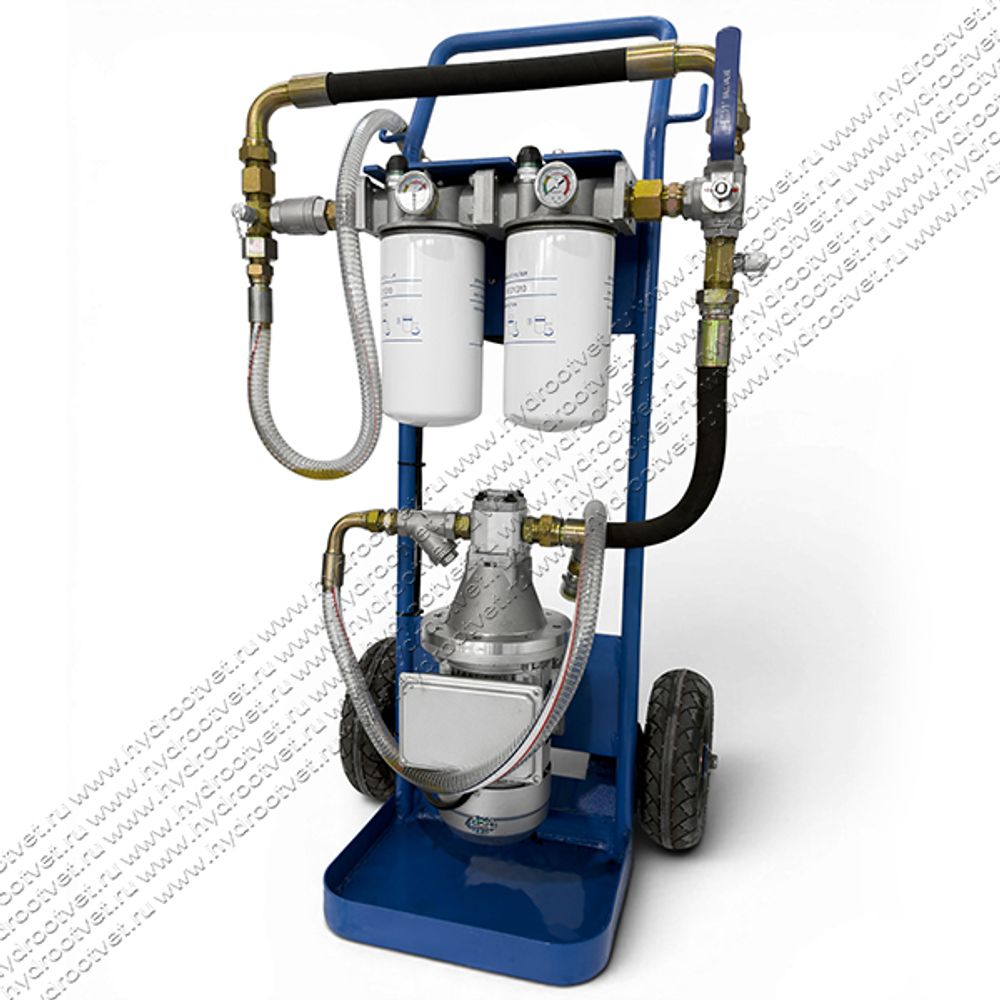

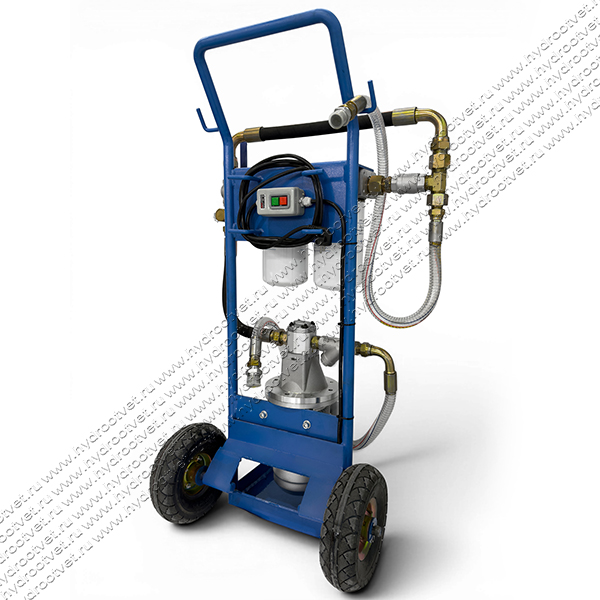

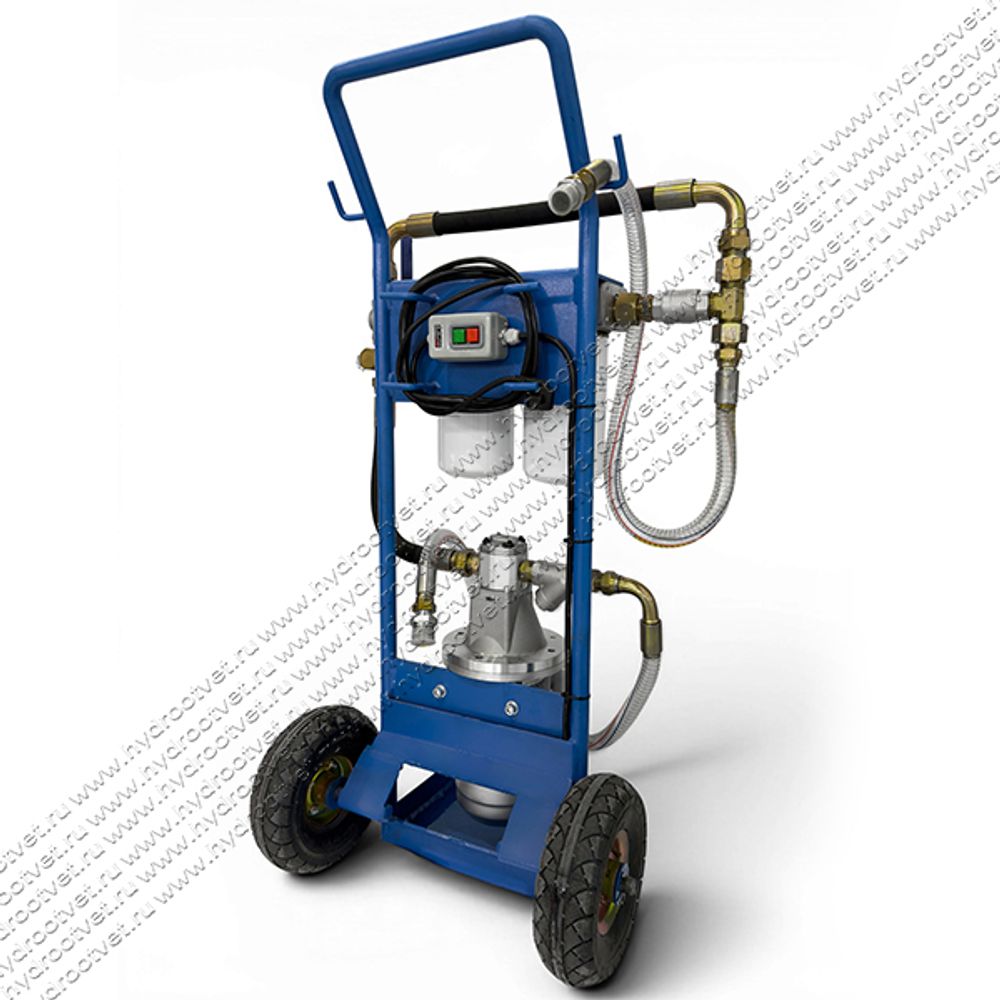

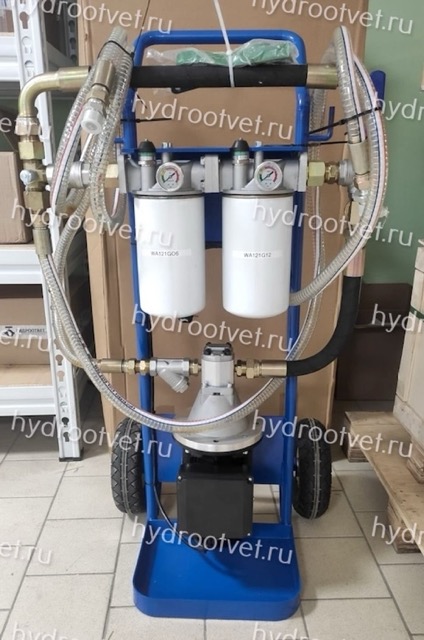

Фильтрационная тележка W24K предназначена для заполнения или доливания гидравлического масла в гидробак, гидроагрегат, насосные и маслостанции, а также другие гидравлические системы через системы двухступенчатой очистки рабочей жидкости. Кроме того, перекачивающая станция может использоваться для удаления механических загрязнений из рабочих жидкостей. При определенной вязкости масла перепад давления варьируется от 0.1 до 0.5 бар. Данная тележка подходит для очистки резервуаров с маслом объемом до 1200 литров.
Фильтрационно-заправочная станция W24K обеспечивает выполнении различных манипуляций с маслами на минеральной основе:
- очистка гидравлического масла в действующей гидростеме
- фильтрация рабочей жидкости при доливки масла в бак
- слив масла из гидробака
Наличие такой станции значительно упрощает обслуживание гидравлических систем, особенно при больших объемах масла в них.
