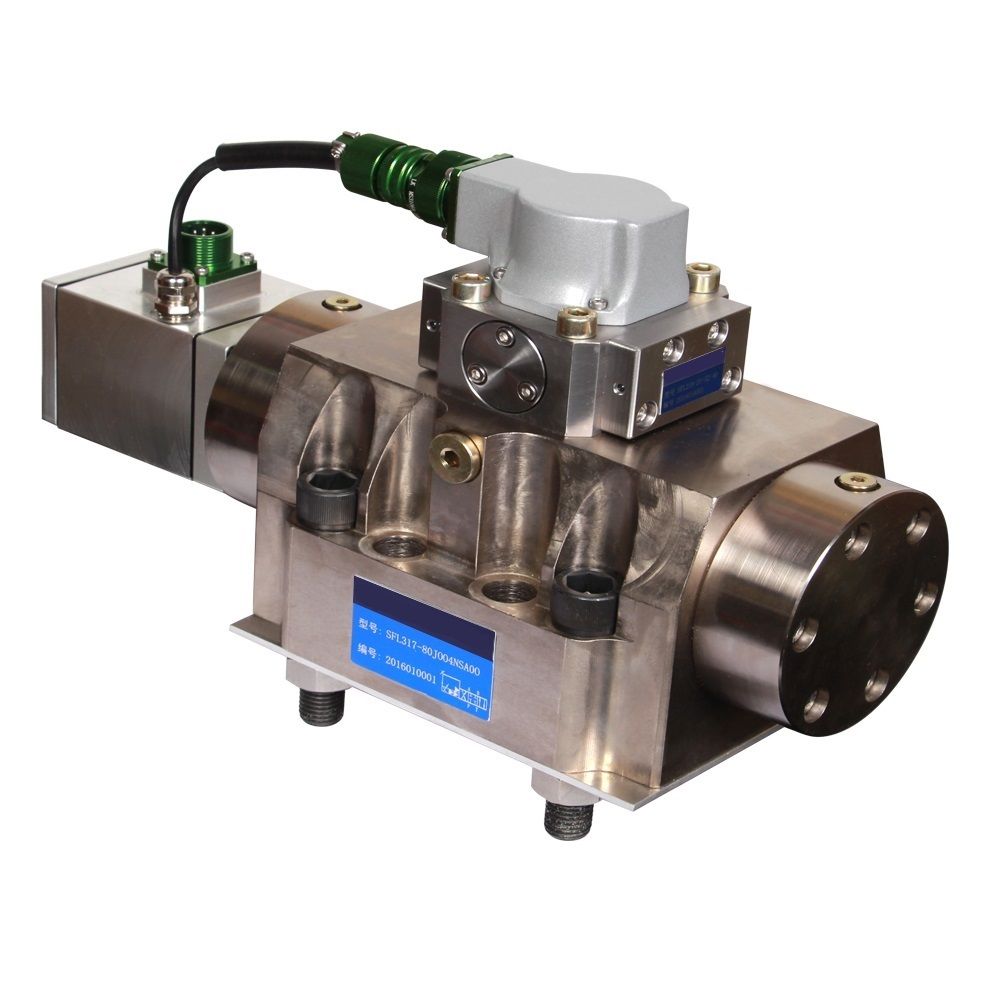

Пропорциональные сервоклапаны серий SFL317 являются дросселирующими распределителями. Клапаны SFL317 могут быть с успехом применены в системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие. Клапаны SFL317 производятся в Китае на ведущем заводе-изготовителе севрогидроаппаратуры и являются качественными аналогами клапана MOOG D792 известного немецкого бренда. Клапан SFL317 трехкаскадный и имеет в основе конструкции сервомеханизм типа сопло-заслонка с L = обратная связь по усилию. Расход сервораспределителя соответствует типоразмеру Ду25, максимальное рабочее давление может достигать 315 бар. Сигнал управления, подаваемый на клапан, может быть токовый в мА / по напряжению в В, а величины управляющего сигнала, помимо стандартных ±10В и 4...20 мА, могут иметь значения аналогичные сигналам управления для клапанов MOOG D792 . Уплотнения выбираются из двух вариантов: NBR (каучук) для температуры рабочей жидкости -40~+135℃ и FKM (фторкаучук) - для -20~+180℃. Клапан SFL317 устанавливается на монтажную поверхность по Стандарту Moog.
Принцип работы и конструкция
Управление золотником основного каскада осуществляется двухкаскадным динамичным пилотным сервоклапаном. Встроенная электроника замыкает цепь обратной связи, используя сигнал с индукционного датчика (LVDT) положения основного золотника, и формирует сигналы управления в пилотный сервоклапан прямой цепи.
Электрический сигнал управления (входной сигнал) подаётся на вход встроенного электронного усилителя, от которого усиленный сигнал поступает в обмотки электромеханического преобразователя пилотного сервоклапана, вследствие чего создаётся разница давлений между управляющими портами сервоклапана. Эта разница приводит к появлению потока жидкости, вызывающего перемещение основного золотника. Датчик положения, питаемый генератором, вырабатывает сигнал (переменное напряжение), отражающий действительное положение основного золотника. Этот сигнал преобразуется демодулятором и подаётся в электронный усилитель, где он сравнивается с сигналом управления. До тех пор, пока сигнал обратной связи не будет равен сигналу управления, на вход пилотного сервоклапана будет подаваться сигнал, пропорциональный их разности. Таким образом, положение основного золотника прямо пропорционально электрическому сигналу управления. Действительное значение расхода зависит от величины электрического сигнала управления и перепада давлений на клапане.
Технические характеристики встроенной электроники
Основные требования
• Напряжение питания ± 15 (± 3%) Вольт постоянного тока. Максимальный потребляемый ток ± 250 мА.
• Все подводимые к клапану кабели должны быть экранированы.
• Экран каждого кабеля должен быть соединён с контактом ⊥(0В) блока питания отдельно.
• Ответная часть электрического разъёма соответствует требованиям стандартов EN 55011/03.91 класс В, EN 55081-1/01.92 и EN 50082-2/03.95 критерий А.
• Площадь сечения защитного проводника ≥ 0,75мм2
Диапазон сигнала управления 0... ± 10 мА
Ход золотника клапана пропорционален разности токов (ID-IE), где D и E. 100%-е открытие клапана P⇒A и В⇒Т обеспечивается при номинальном значении (ID-IE) = +10 мА. При подаче сигнала управления на один из контактов, D или E, не используемый контакт соединяется с контактом ⊥. Выбор контакта определяет направление расхода при подаче номинального сигнала управления.
Выходной сигнал (фактическое положение золотника) 0... ± 10 мА
Сигнал IF, снимаемый с контакта F может быть использован для определения фактического положения основного золотника. Величина сигнала +10 мА соответствует 100%-ому открытию клапана P ⇒ А и В ⇒ Т.
Основные характеристики
Параметр | Размерность | Значение |
Давление питания Ps | МПа | 2〜31.5 |
Номинальное давление питания Pn | МПа | 21 |
Rated flow Qn(AP = 7МПа) | л/мин | 750 |
Номинальный ток In | мА | 10 |
Гистерезис | % | <1 |
Смешение нуля | % | <±2.5 |
Внутренние утечки | л/мин | <9.5 |
Нелинейность расходной характеристики | % | <±1 |
Быстродействие | мс | <15 |
Частотная характеристика (АФЧХ): - Соотношение амплитуд при -3дБ - Сдвиг по фазе при -90° | Гц Гц | >100 >100 |
Температура окружающей среды | ℃ | -15 〜+100 |
Масса | кг | 18 |
Электрическая схема подключения клапанов с 6+РЕ контактным разъёмом
Контакт А = Питание +15 Вольт
Контакт B = Питание -15 Вольт
Контакт C = Питание ⊥(0В)
Контакт D = Входной сигнал 0...±10мА или 0...±10В
Контакт E = Входной сигнал (инвертированный вход электронного усилителя) 0...±10мА или 0...±10В
Контакт F = Выходной сигнал, соответствующий фактическому положению золотника, 0...±10мА или 0...±10В
Контакт PE = Защитное заземление (ток питания 0.6А)
Габаритные размеры
Присоединительные размеры
Требование: плоскостность менее 0,01 мм, шероховатость < Ra0,8
Код заказа MOOG (для сравнения)
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 4WSE3EE25, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
R900949299 | 4WSE3EE25-2X/500B9-315K9EV |
R901148399 | 4WSE3EE25-2X/500B9-315K9DV |
R901009462 | 4WSE3EE25-2X/500B9-210K9EV |
R901144684 | 4WSE3EE25-2X/500B8ET315K9DV |
R900960536 | 4WSE3EE25-2X/500B8-315K9EV |
R901004739 | 4WSE3EE25-2X/500B8-315K9EM |
R900724714 | 4WSE3EE25-2X/500B8-315K9DV |
R900975684 | 4WSE3EE25-2X/400B9ET315K9EV |
R900941367 | 4WSE3EE25-2X/400B9-315K9BM |
R900728483 | 4WSE3EE25-2X/400B8-315K9EV |
R900951559 | 4WSE3EE25-2X/400B8-315K9EM |
R900963834 | 4WSE3EE25-2X/400B8-210K9EV |
R900950543 | 4WSE3EE25-2X/300B9T210K9EM |
R900975019 | 4WSE3EE25-2X/300B9ET315K9EM |
R900900173 | 4WSE3EE25-2X/300B9ET315K9DM |
R900949297 | 4WSE3EE25-2X/300B9-315K9EV |
R900917326 | 4WSE3EE25-2X/300B9-315K9DM |
R900707495 | 4WSE3EE25-2X/300B8-315K9EV |
