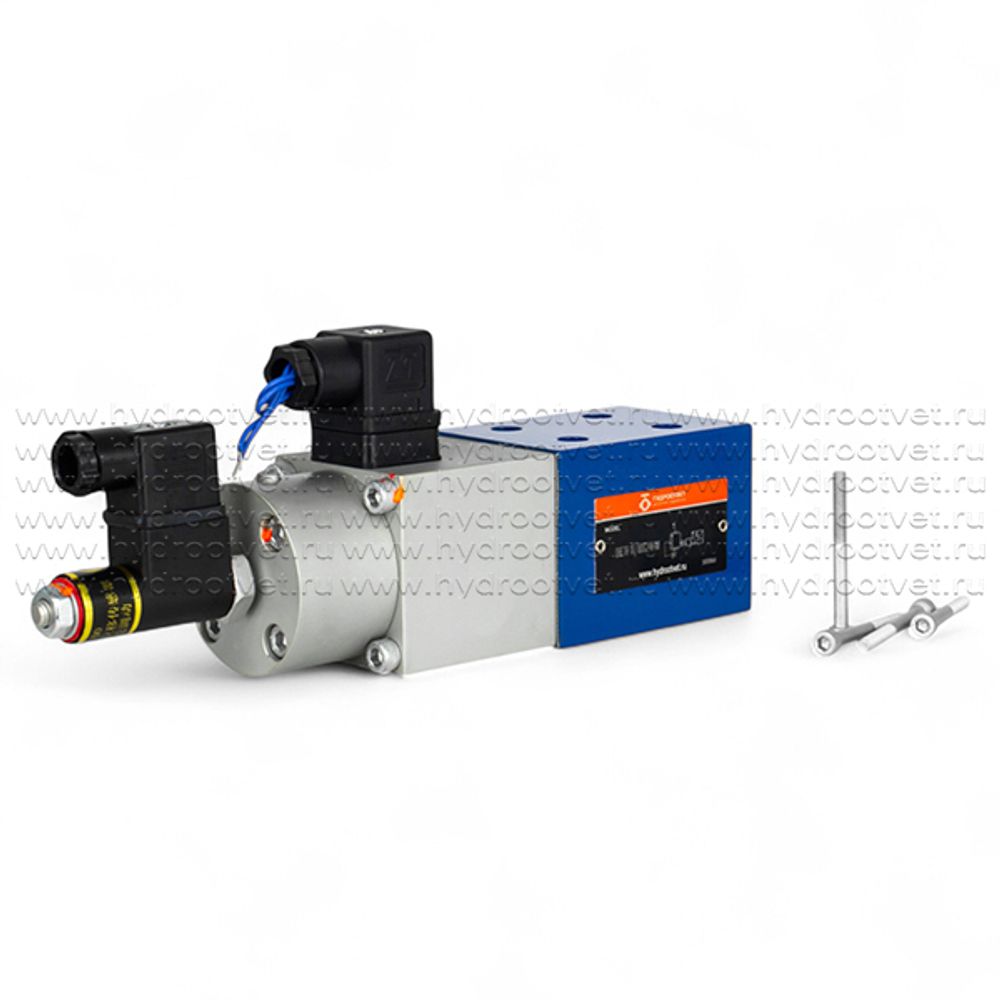

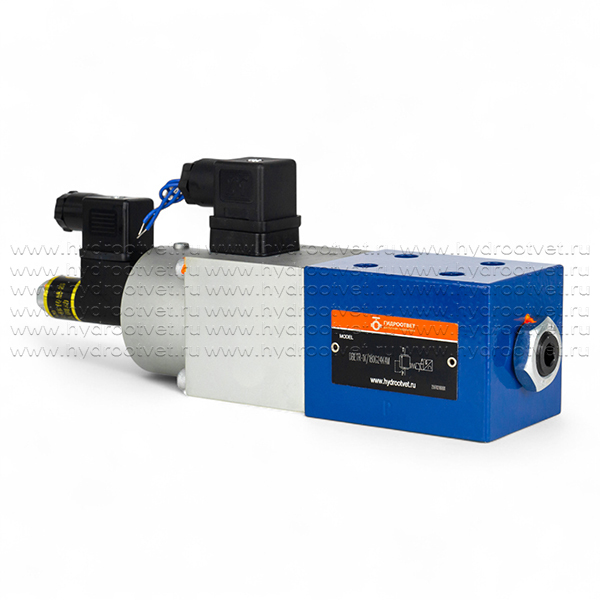

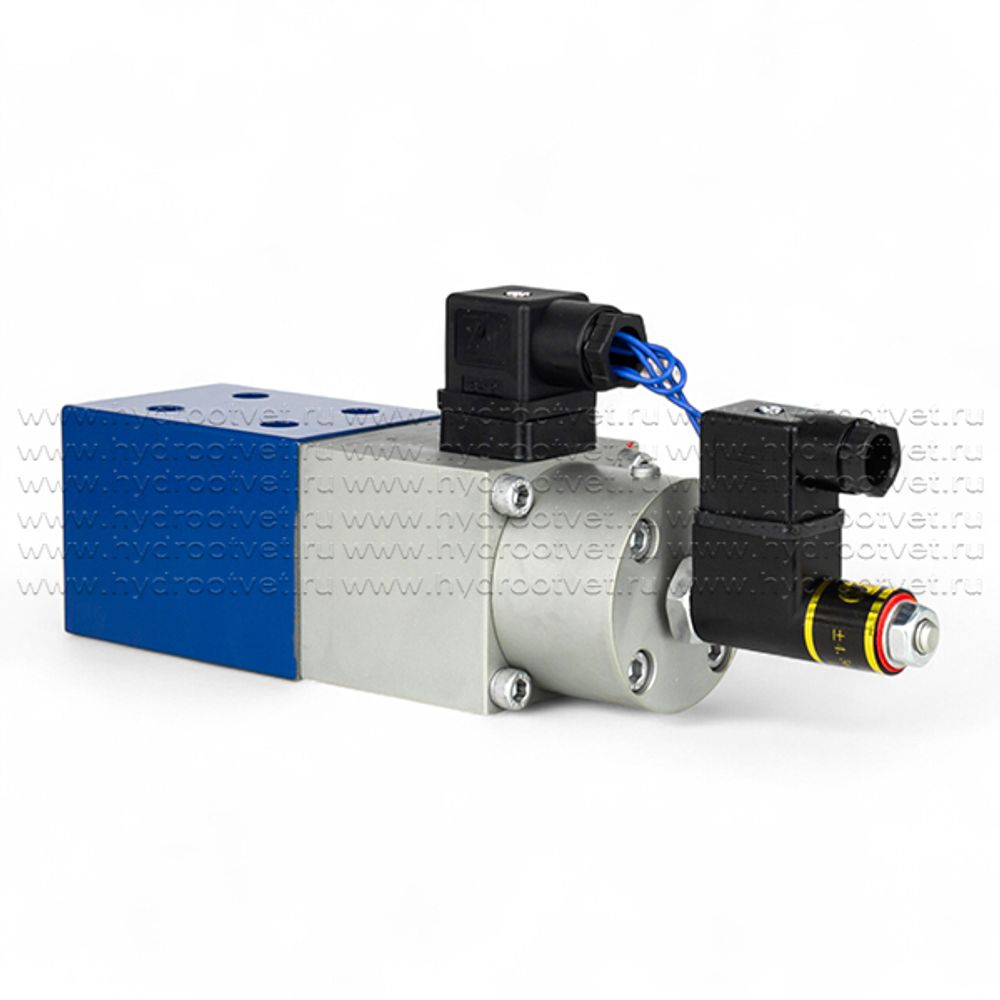

Особенности:
- Клапан электрического дистанционного управления давлением
- Пропорциональный предохранительный клапан прямого действия, тарельчатый
- Пропорциональное срабатывание соленоида с индуктивным датчиком положения (с балансировкой давления)
- Для монтажа на плите: Схема подключения согласно ISO 440-03-02-0-94
- Электрический замкнутый контур управления положением предварительного натяжения пружины обеспечивают малый гистерезис
- Хорошая повторяемость
- Управляющая электроника:
Аналоговый усилитель VT (заказывается отдельно)
Функция

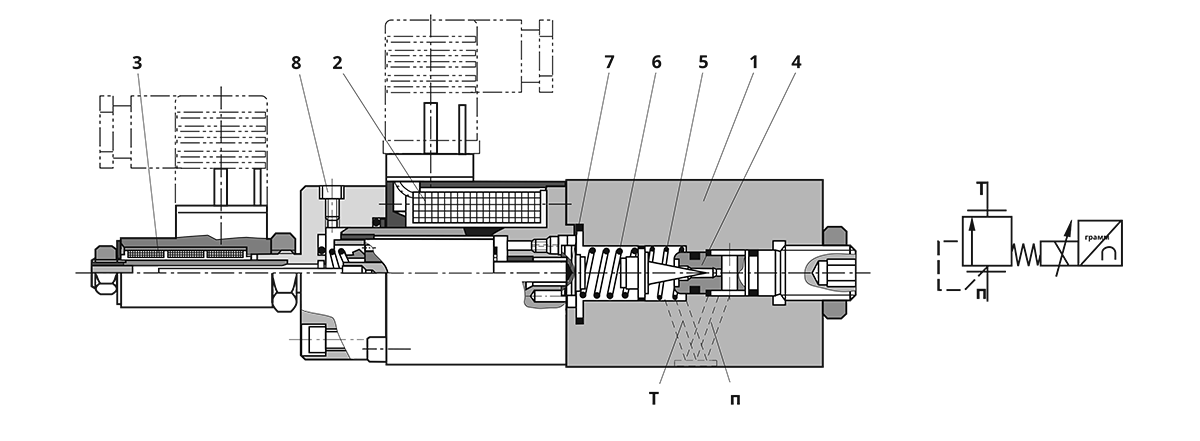

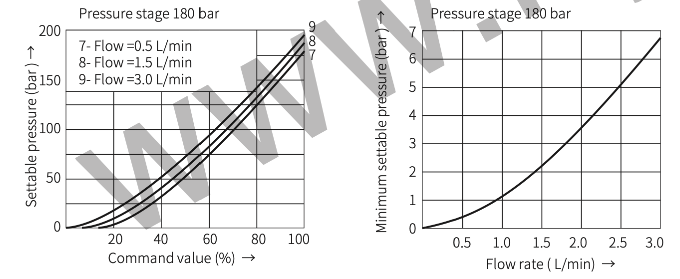

Пропорциональный предохранительный клапан типа DBETR - это клапан дистанционного или пилотного управления. Конструктивно это предохранительный клапан прямого действия тарельчатого типа. Данный клапан регулирует давление пропорционально значению электрического сигнала. Клапан состоит в основном из корпуса (1), пропорционального соленоида (2) с индуктивным датчиком положения (3), седла клапана (4) и тарелки клапана (5). Давление задается потенциометрическим сигналом (от 0 до 9В). Изменение сигнала управления регулирует натяжение пружины сжатия (2) за счет работы электронного усилителя (заказывается отдельно или применяется существующий) и пропорционального соленоида (6). Натяжение пружины (6), то есть положение пластины пружины (7), определяется индуктивным датчиком положения (3). Любые отклонения от значения сигнала управления корректируются за счет обратной связи по положению. Применение этого способа устраняет эффект трения соленоида.

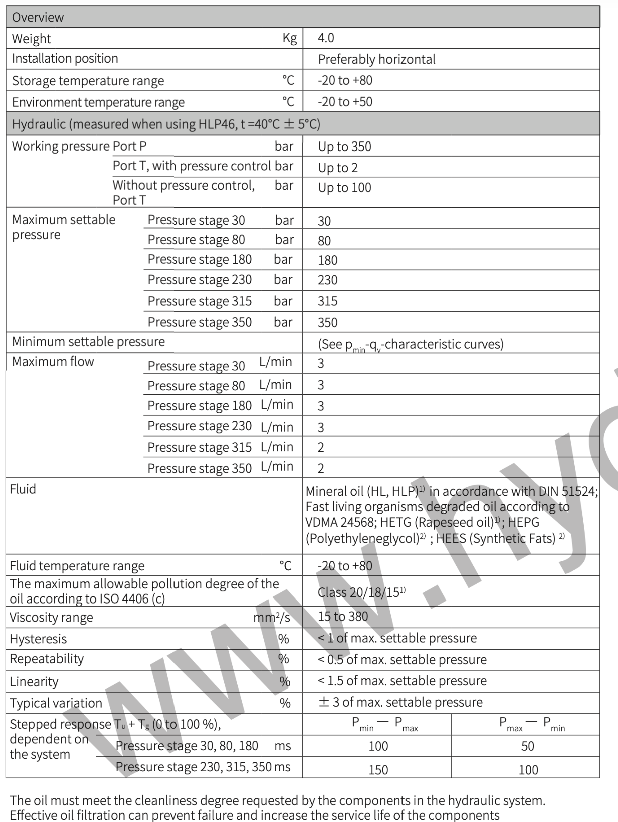

Преимущества:
- Малый гистерезис.
- Хорошая повторяемость
Если значение сигнала управления равно нулю или в случае сбоя питания поропорционального соленоида или обрыва кабеля на позиционном датчике, то на клапане будет установлено минимально возможное установочное давление.
1 Корпус клапана
2 Пропорциональный электромагнит с индуктивным датчиком положения
3 Шильдик
4 Заглушка
5.1 Штекер по DIN EN 7530-803
5.2 Разъем для GM209 (Pg9)
6 Место, необходимое для снятия разъема
7 Идентичные уплотнительные кольца для P, T и глухого отверстия

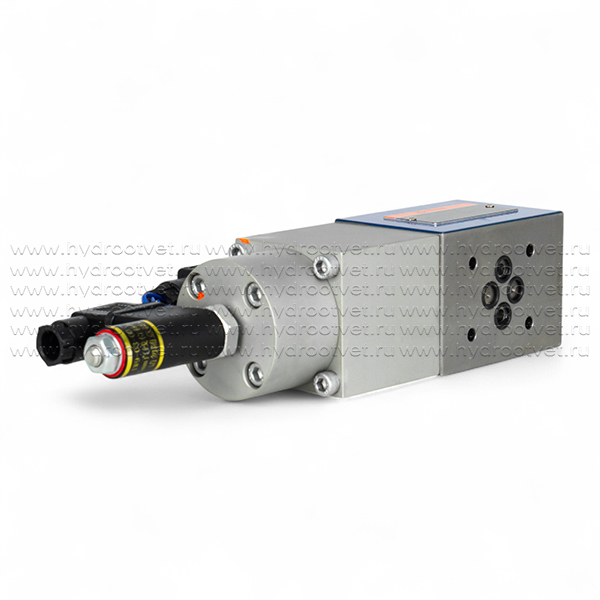

8 Обработанная монтажная поверхность клапана, расположение портов по ISO 440-03-02-0-94 Отклонения от стандарта:
- Установочный штифт отсутствует
- Каналы «A» и «B» нет просверлены.
9 Винт для выпуска воздуха.
10 Контргайка 27 A/F
11 Внутренний шестигранник 8 A/F
Крепежные винты клапана (не входит в объем поставки)
Из соображений прочности (растяжения) используйте только следующие
крепежные винты клапана: 4 ISO 4762 - M5 x 50 - 10.9-flZn-240h-L
Момент затяжки MА = 7 Нм ± 0%

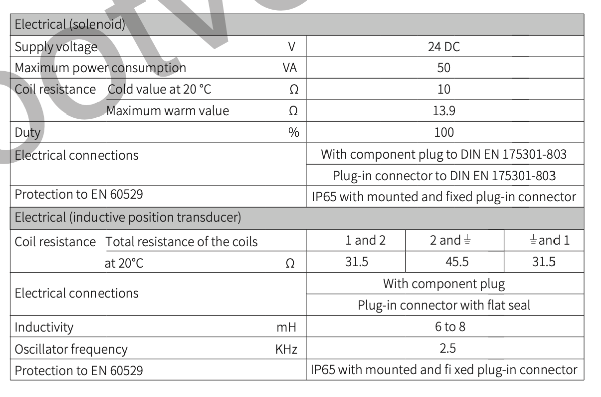

Электрические соединения
