Характеристики
Типоразмер
Ду10
Усилитель (OBE)
E = есть
Макс. давление регулировки, бар
315
Тип монтажа
на плиту
Макс. давление, бар
315
Максимальный класс чистоты масла по ГОСТ 17216
11
Взаимозаменяем с:
R900536812
Взаимозаменяем с: Код Рексрот
DBEME10-5X/315YG24K31M
Стандарт монтажа
ISO 6264
Управление пилотом
Y - внешний
Управляющий сигнал
0–10 В
Материал уплотнений
M = NBR
Взаимозаменяем с артикулом Рексрот*
R900536812
Страна производства
Китай
При отсутствии на складе срок поставки составит:
20 дней
Вес в кг
5
Габариты в см
18x8x18
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Описание

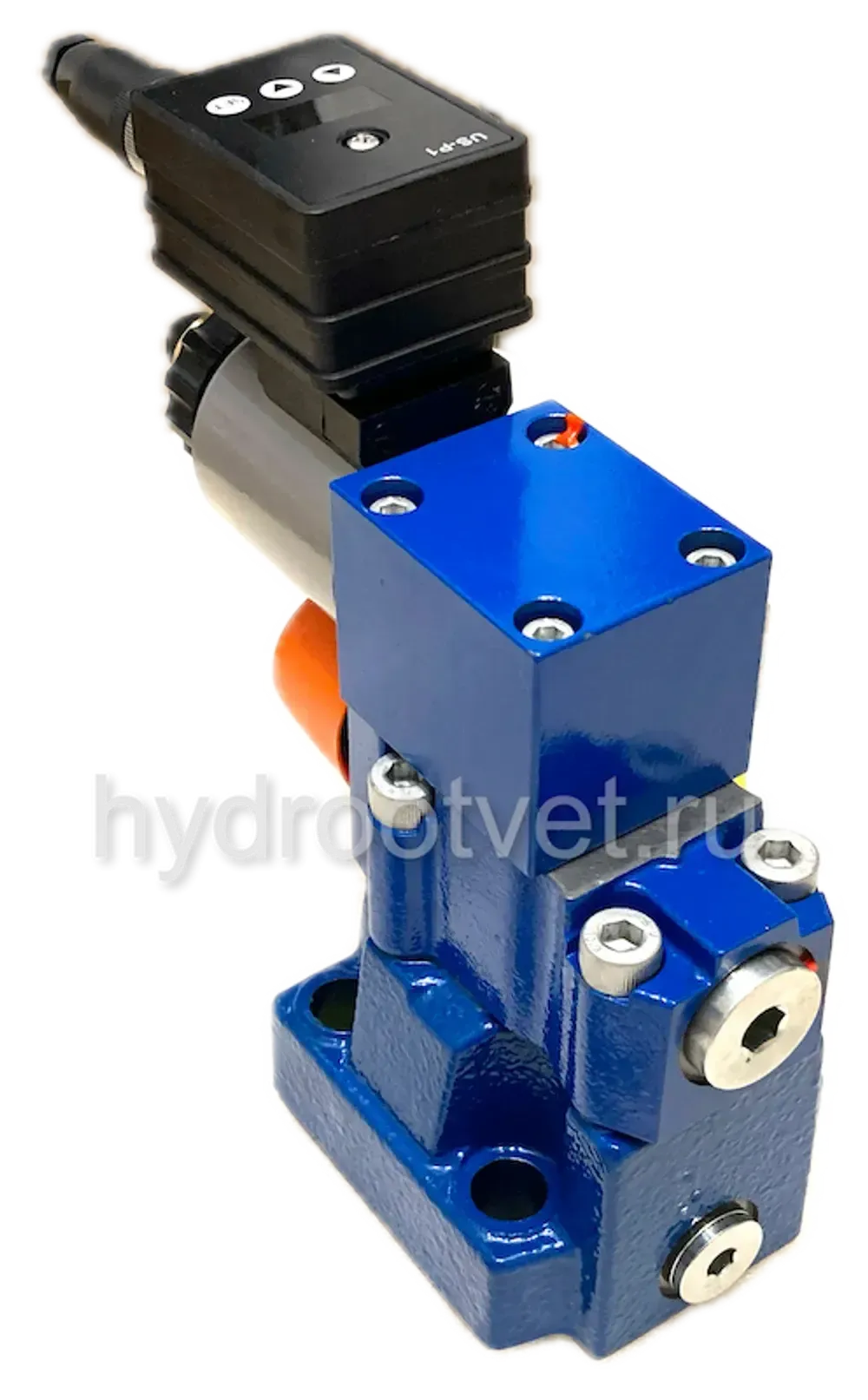

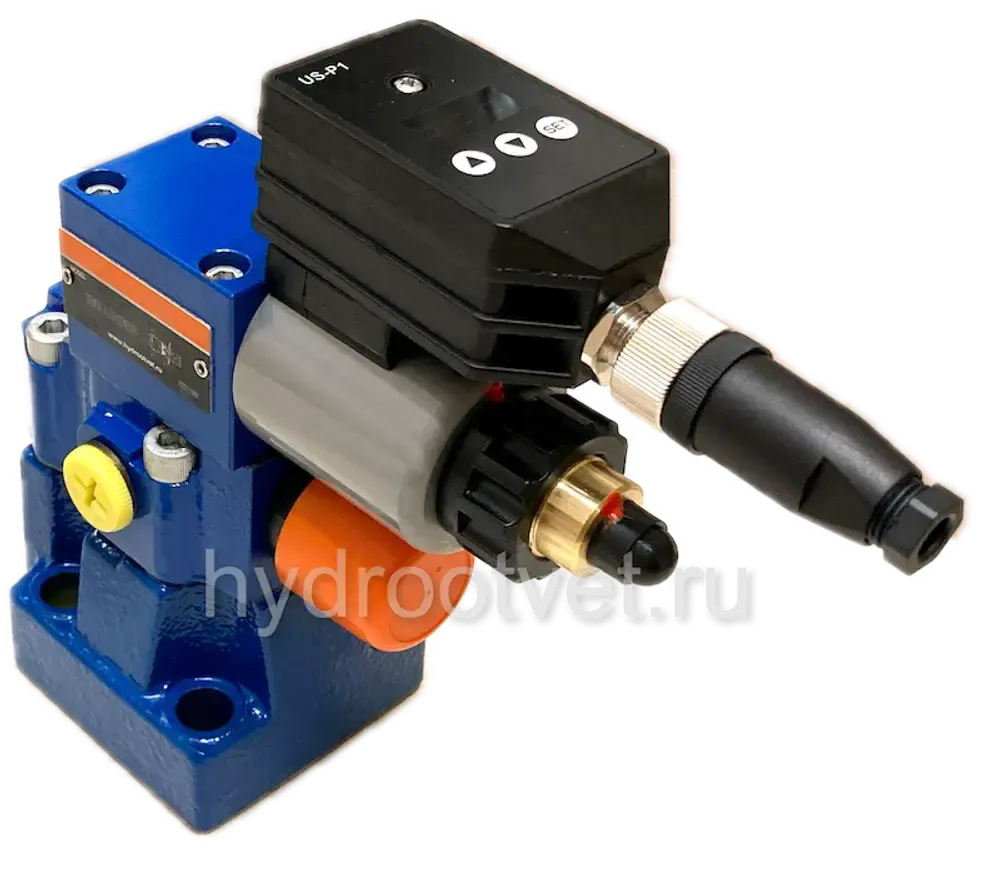

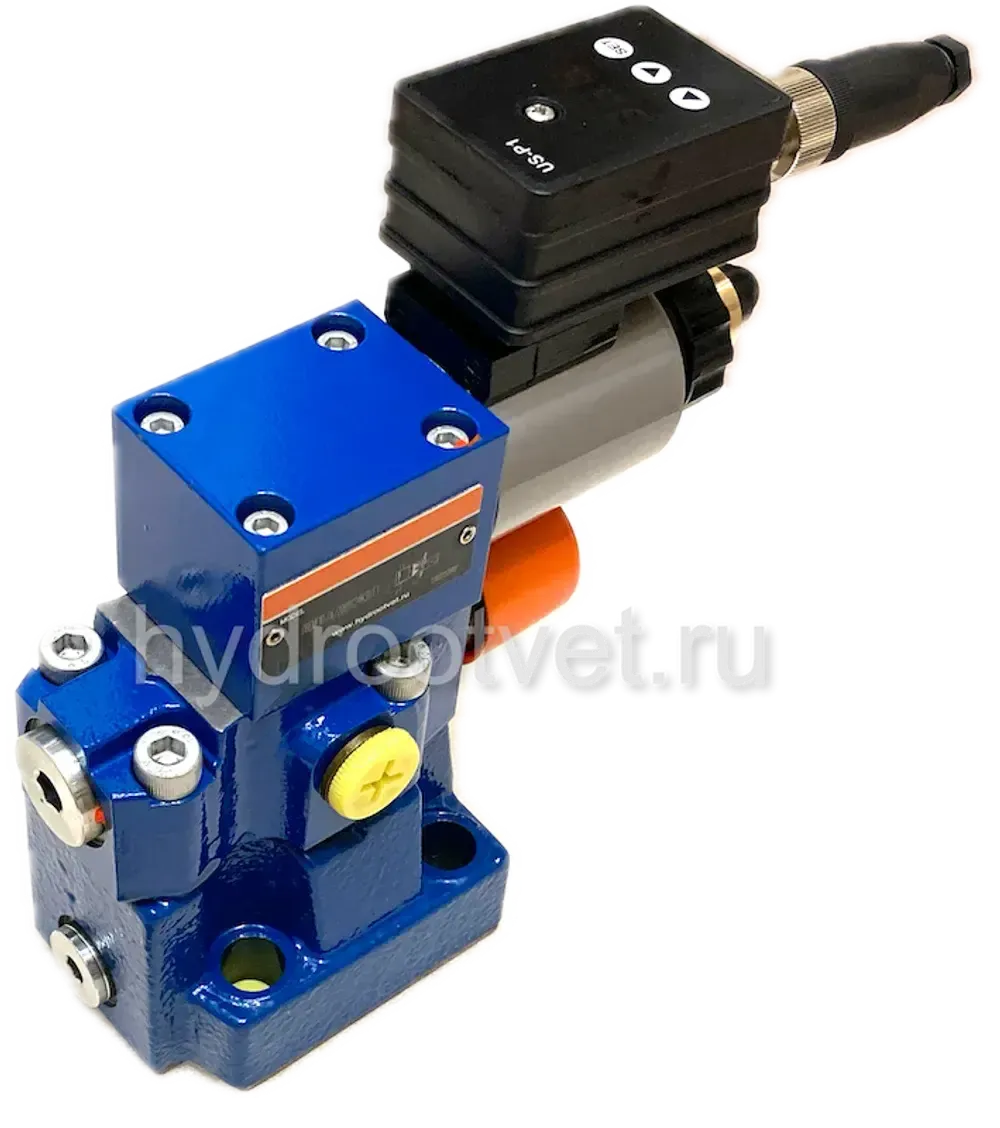

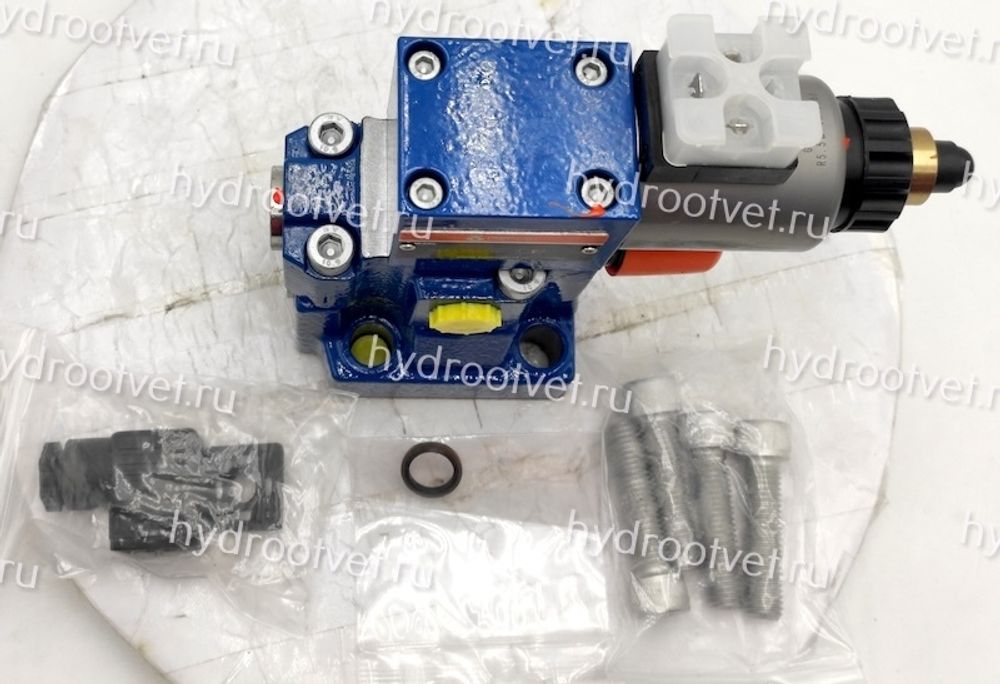

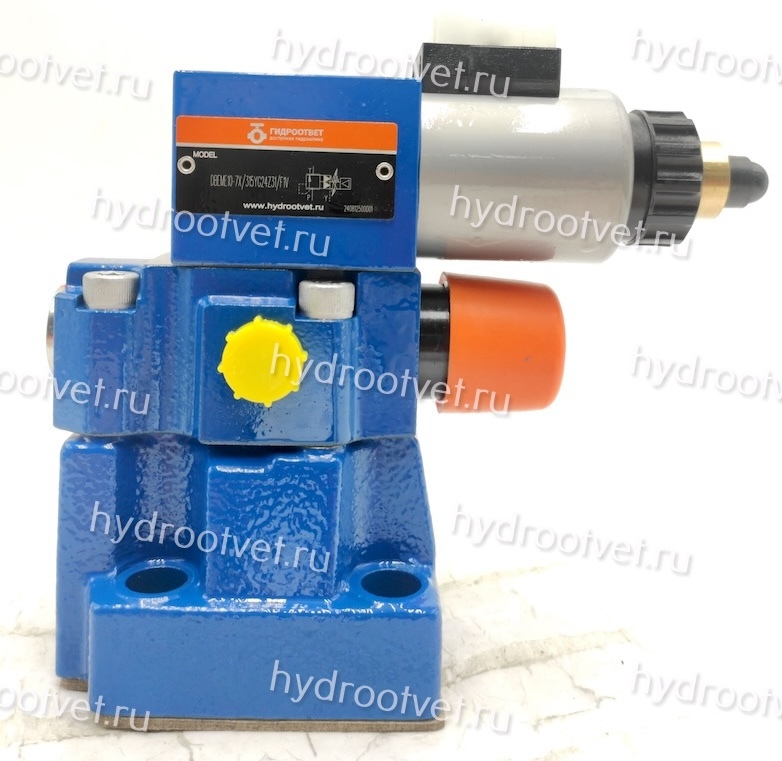

Клапаны давления DBEME10-7X/315Y-8G24K31A1M типоразмера Ду10 является клапанами с пропорциональным электроуправлением и служат для бесступенчатого регулирования давления в гидросистеме до 315 бар. Клапаны имеют пилотное управление: Y - внешний и встроенный электронный усилитель (OBE). Уплотнение клапана M = NBR. Клапан давления DBEME10-7X/315Y-8G24K31A1M устанавливает на монтажную поверхность с расположением отверстий по стандартам DIN 24340 form E и ISO 6264. Клапан DBEME10-7X/315Y-8G24K31A1M поставляется только в максимальном варианте исполнения DBEME - со встроенным усилителем и дополнительным предохранительным клапаном, который настраивается на максимальное давление в системе. Все пропорциональные клапаны DBEME10-7X/315Y-8G24K31A1M проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны DBEME10-7X/315Y-8G24K31A1M производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Код заказа
| 1 | Предохранительный пропорциональный клапан | DBE |
| 2 | С защитой от максимального давления (дополнительный предохранительный клапан) | M |
| 3 | Для внешних управляющих электронных устройств | без обозн. |
| Со встроенной электроникой (OBE) | E | |
| 4 | Номинальный размер 10 | 10 |
| Номинальный размер 25 | 20 | |
| Номинальный размер 32 | 30 | |
| 5 | Установка на плите | без обозн. |
| 6 | Серия изделия с 70 по 79 (с 70 по 79: неизменные установочные и присоединительные размеры) | 7X |
| 7 | Номинальное давление: | |
| До 50 бар | 50 | |
| До 100 бар | 100 | |
| До 200 бар | 200 | |
| До 315 бар | 315 | |
| 8 | Внешний отвод масла в контуре управления | Y |
| Канал X для разгрузки, внешний отвод масла в контуре управления | XY | |
| 9 | 24В, постоянное напряжение | G24 |
| 10 | Катушка 1600 мА | без обозн. |
| Катушка 800 мА | -8 3) | |
| 11 | Электрическое подключение для типа DBEM: | |
| Без штекера присоединительного разъема; штекер прибора DIN EN 175301-803 | K4 | |
| Электрическое подключение для типа DBEME: | ||
| Без штекера присоединительного разъема; штекер прибора DIN EN 175201-804 | K31 | |
| 12 | Интерфейс электронного оборудования: | |
| Заданное значение 0–10 В | A1 | |
| Заданное значение 4–20 мА | F1 | |
| для DBEM | без обозн. | |
| 13 | Материал уплотнений: | |
| Уплотнения из NBR | M | |
| Уплотнения из FKM | V | |
