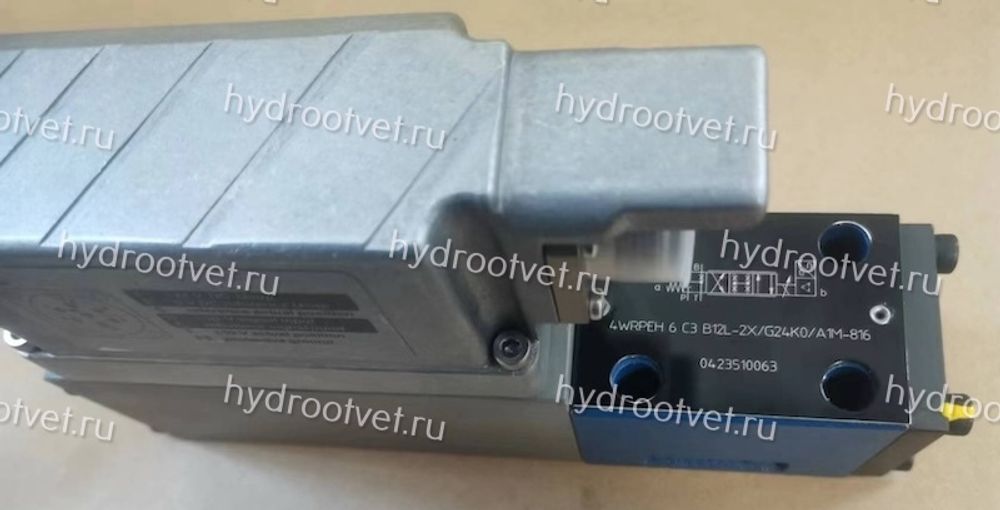

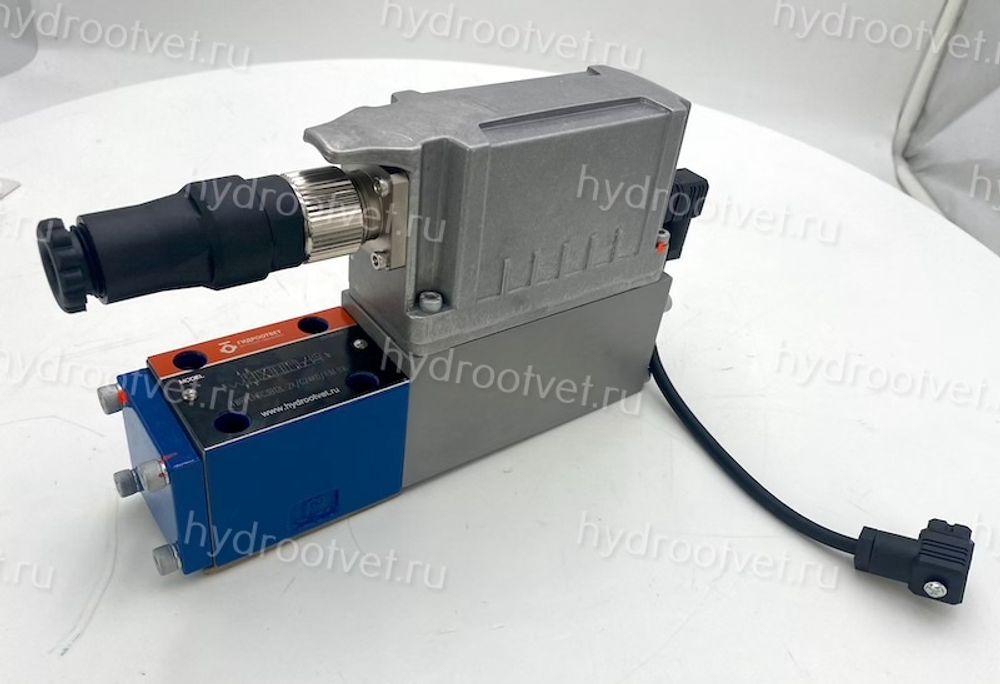

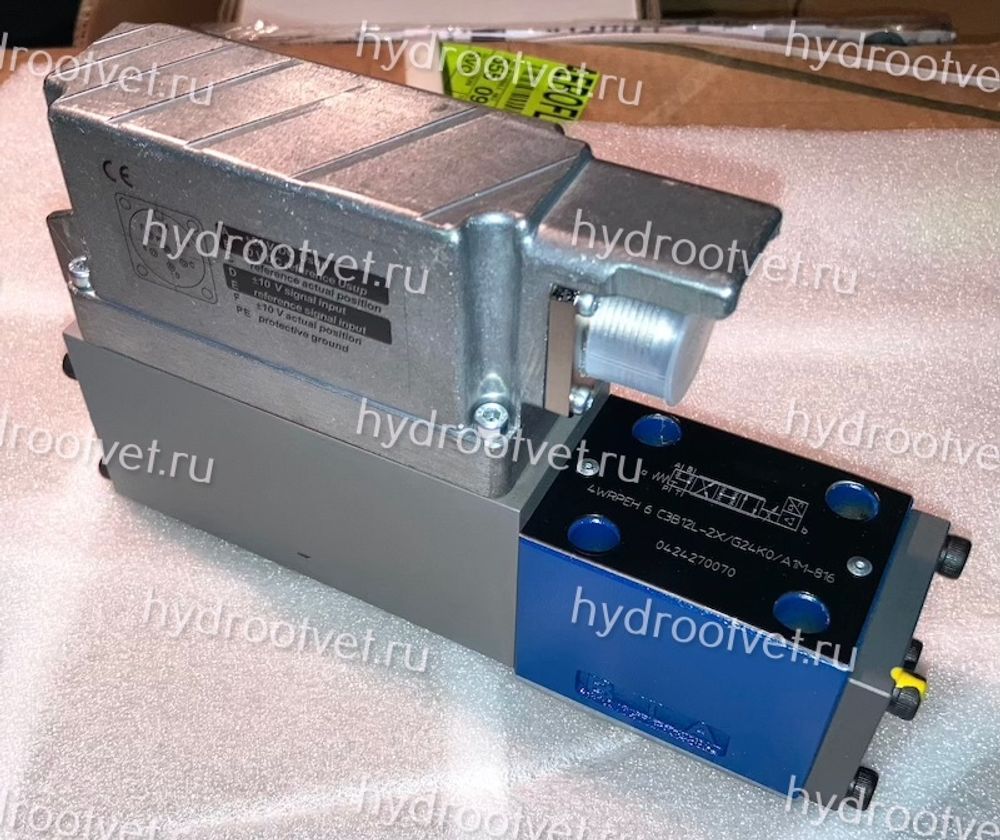

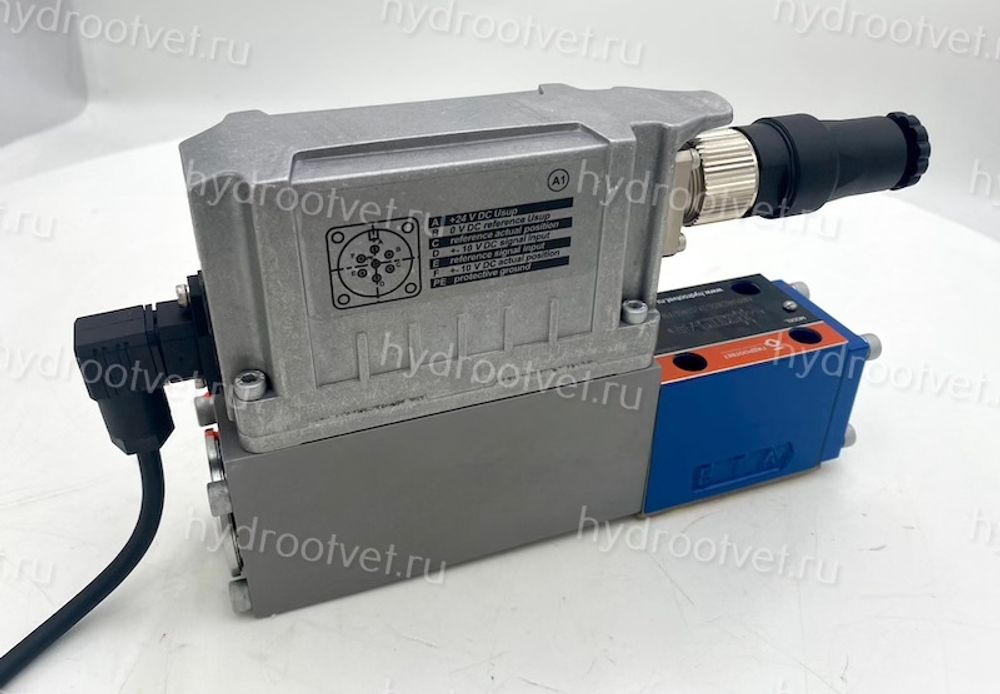

Сервоклапан 4WRPEH6C3B12L-2X/G24K0/A1M-816 применяется при ремонте гидрораспределителей Rexroth модели 4WRLE серии 3X и заменяет собой пилотный каскад управления со встроенным электронным усилителем.
Сервоклапан 4WRPEH6C3B12L-2X/G24K0/A1M-816 (0811404991, 0811404601) с номинальным расходом до 12 л/мин, расходной характеристикой: L - линейная и управляющим сигналом A1 = ±10 V является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPEH6C3B12L-2X/G24K0/A1M-816 отличаются от обычных пропорциональных клапанов тем, что золотник перемещается в специальной притертой гильзе, также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует встроенный электронный блок. Сервораспределители 4WRPEH6C3B12L-2X/G24K0/A1M-816 устанавливаются на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Все пропорциональные клапаны 4WRPEH6C3B12L-2X/G24K0/A1M-816 проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 4WRPEH6C3B12L-2X/G24K0/A1M-816 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
1) Только в сочетании с расходной характеристикой «P»
3) qv 2:1 только при номинальном расходе 40 л/мин
4) Исключает сочетание с расходной характеристикой «P»
5) Только в сочетании с расходной характеристикой «L»
Условные обозначения
