Предзаказ
Характеристики
Типоразмер
Ду10
Схема
C (574)
Тип монтажа
на плиту
Макс. давление, бар
315
Максимальный класс чистоты масла по ГОСТ 17216
13
Взаимозаменяем с:
R901278772
Взаимозаменяем с: Код Рексрот
4WE10C5X/EG24N9K4/M
Стандарт монтажа
ISO4401-05 или CETOP05
Напряжение
G24
Возврат
пружинный
Материал уплотнений
NBR
Взаимозаменяем с артикулом Рексрот*
R901278772
Страна производства
Китай
При отсутствии на складе срок поставки составит:
60 дней
Вес в кг
4
Габариты в см
31x8x12
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Назад в категорию

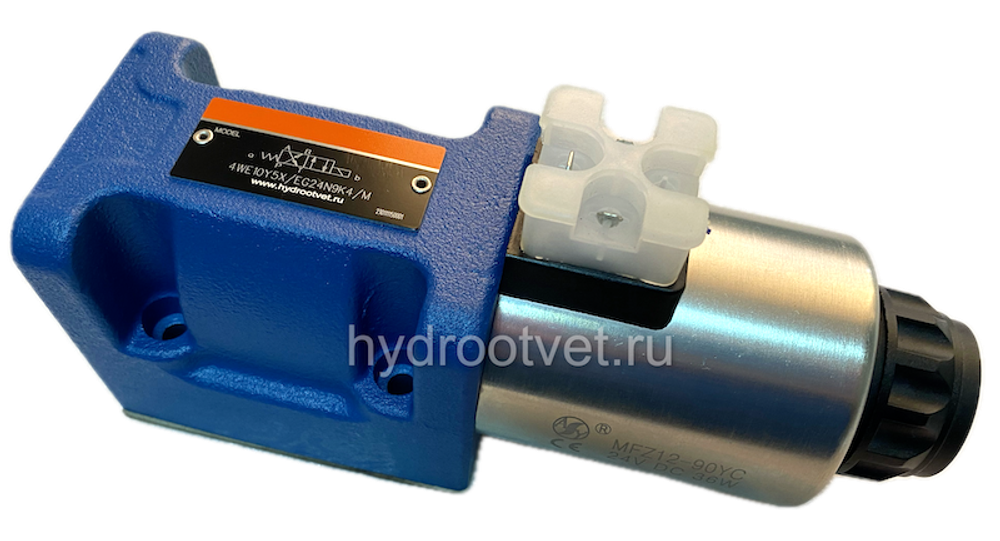

4WE10 (серия 5X) - Гидрораспределитель золотниковый Ду 10 с электроуправлением
Описание
Клапаны 4WE10C5X/EG24N9K4/M - гидрораспределители с электромагнитами переменного тока G24 предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Схема распределения C (574), возврат золотника: пружинный. Распределитель 4WE10C5X/EG24N9K4/M устанавливается на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов.4WE10C5X/EG24N9K4/M отличаются от серии 3X компактным корпусом и применением электромагнитов от распределителей типоразмера Ду6 (4WE6). Клапаны 4WE10C5X/EG24N9K4/M производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Код заказа
Размеры в мм
1.1 Катушка "a"
1.2 Катушка "b"
2 Размеры 3-х позиционного клапана
3 Размеры 2-х позиционного клапана
4 Штекер без индикации по DIN EN 175301-803
5 Штекер с индикацией поDIN EN 175301-803
6 Штекер DT04-2P Deutsch
7 Шильда
8 Одинаковые уплотнительные кольца для каналов A, B, P, TA и TB
9 Заглушка для клапанов с одним элетромагнитом
10 Расстояние необходимое для сниятие разъема
11 Расстояние необходимое для сниятие катушки
12 Фиксирующая гайка с моментом затяжки MA = 6+2 Нм
13 монтажная поверхность по ISO 4401-05-04-0-05 или DIN 24340 A10
14 Канал TB может применяться для отдельного слива
15 Крепежные винты: 4 шт. ISO 4762-M6×40-10.9, момент затяжки MA = 15.5 Нм ±10 %.
