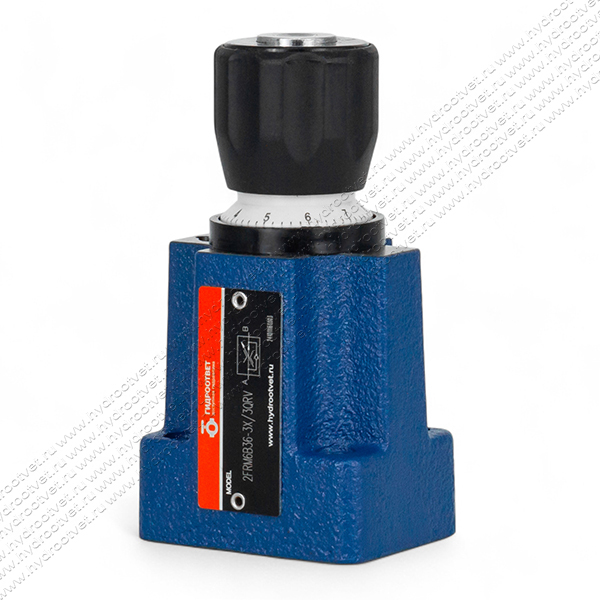

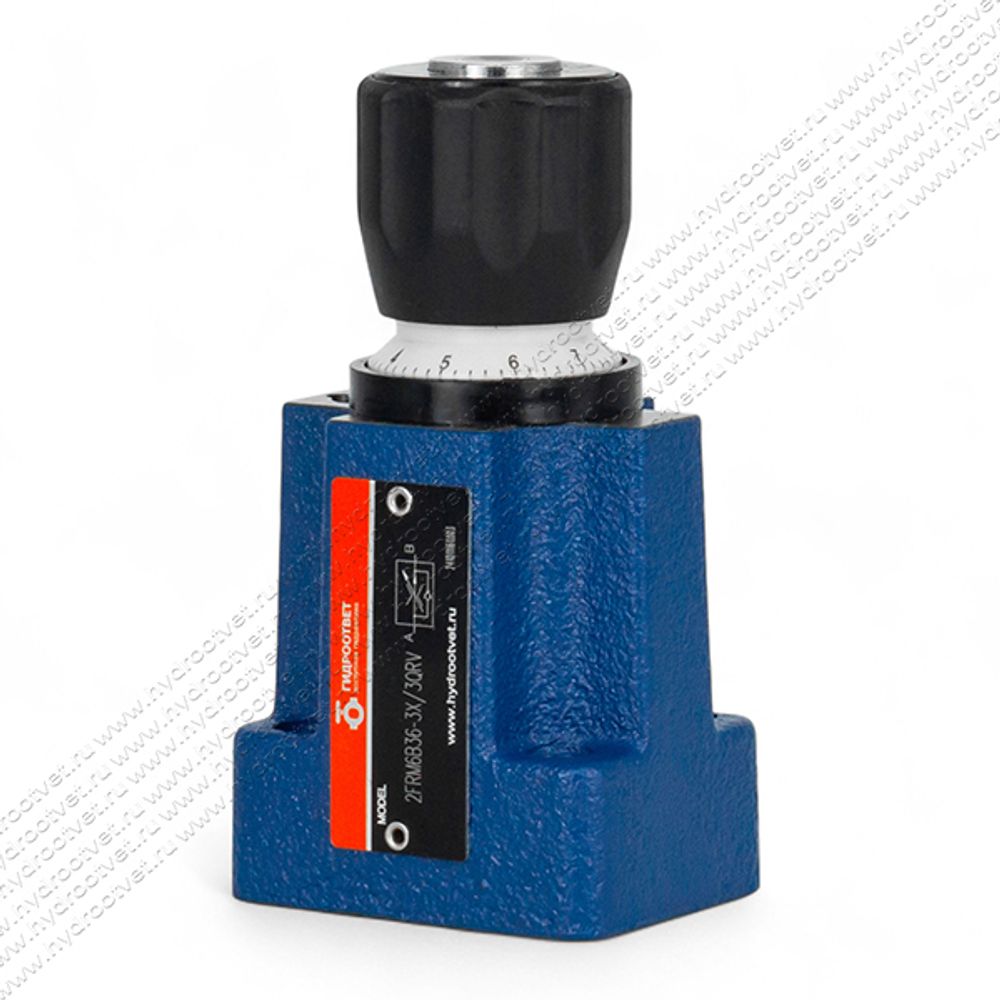

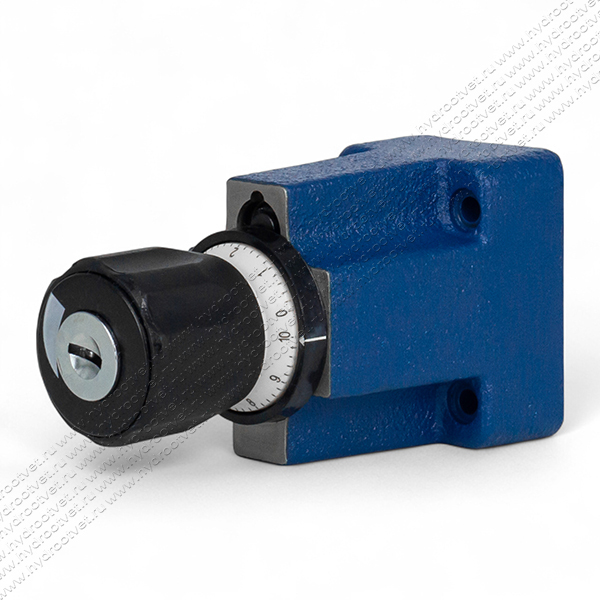

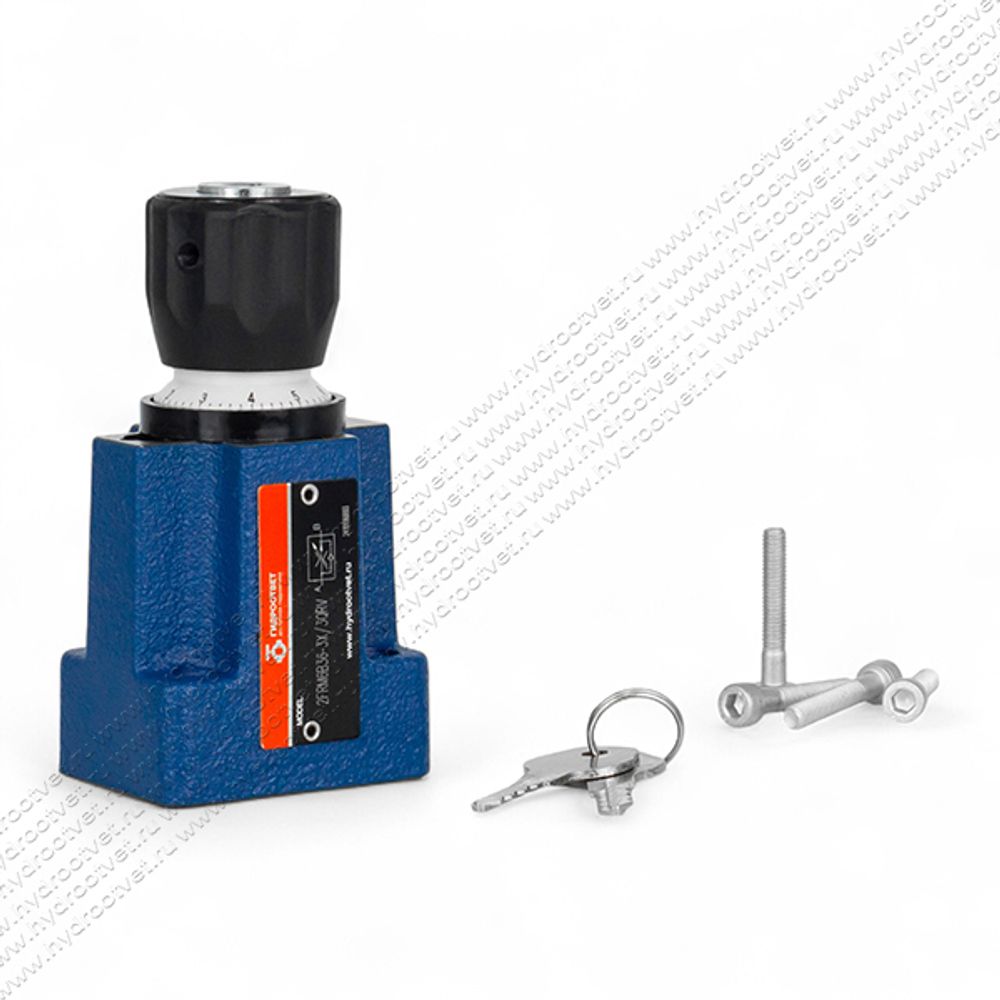

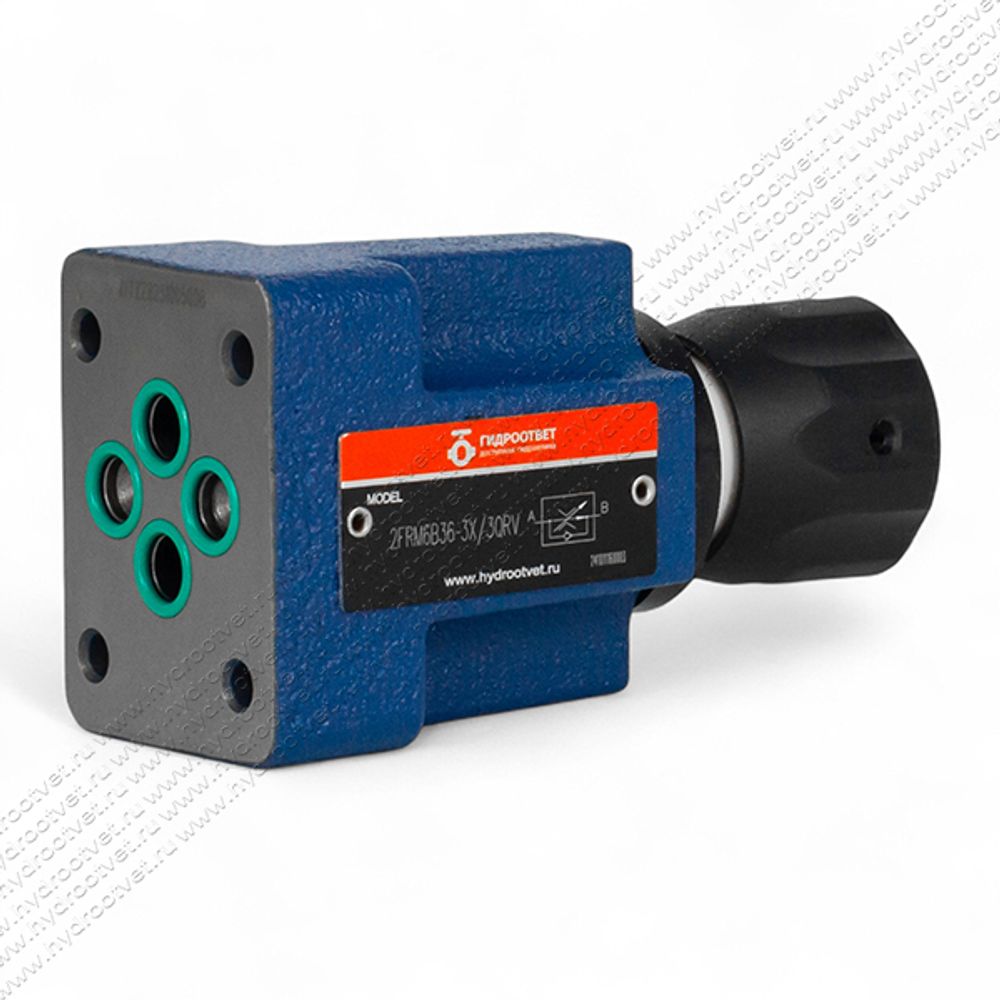

Регулятор расхода 2FRM6B36-2X/3QRV типоразмера Ду 6 с номинальным расходом 3 л/мин является двухлинейным (последовательным) регулятором потока с ручным управлением. Дросселирующий клапан 2FRM6B36-2X/3QRV предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRM6B36-2X/3QRV оснащен элементом регулировки для точной настройки величины расхода: 3 = рукоятка с ключом. Дополнительный канал Р для сглаживания пульсаций: B = без доп. канала (стандарт), встроенный обратный клапан: есть. Клапан 2FRM6B36-2X/3QRV устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Клапаны 2FRM6B36-2X/3QRV производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Условные обозначения
| Масса | 2FRM 6 A.; 2FRM 6 B., кг | ок. 1.3 | ||||||||
| 2FRM 6 SB, кг | ок. 1.5 | |||||||||
| Окружающая температура, °С | - 30 до + 50 | |||||||||
| Макс. давление в канале A, бар | 315 | |||||||||
| Рабочая жидкость | Минеральное масло (НL, НLP) по DIN 51 524 | |||||||||
| Температура рабочей жидкости, °С | - 20 до + 80 | |||||||||
| Вязкость, сСт | 10 до 800 | |||||||||
| Расход | qVmаx, л/мин | 0.2 | 0.6 | 1.5 | 3.0 | 6.0 | 10.0 | 16.0 | 25.0 | 32.0 |
| qVmin до 100 бар, см3/мин | 15 | 15 | 15 | 15 | 25 | 50 | 70 | 100 | 250 | |
| qVmin до 315 бар, см3/мин | 25 | 25 | 25 | 25 | 25 | 50 | 70 | 100 | 250 | |
| Чистота рабочей жидкости | Максимально допустимая загрязненность - класс 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с β10 ≥ 75. | |||||||||
| Перепад давлений Δр в канале от В к A | см. графики | |||||||||
| Средний перепад давлений, бар | 6 до 14 | |||||||||
| Стабильность до Δр = 315 бар, % | ± 2 (qV mаx) | |||||||||
