Характеристики
Габарит
2520V
Рабочий объем, см3
55+37,9
Макс. давление, бар
175
Тип вала
шпоночный усиленный
Направление вращения вала
правое
Рекомендуемая температура масла, °С
'+10…+60
Температура окружающей среды, °С
'-0…+40
Рекомендуемое масло
Минеральное масло; Водная эмульсия; Водно-гликолевые растворы; Фосфатные эфиры
Вязкость, сСт
13-860
Необходимая тонкость фильтрации масла, мкм
25
Максимальный класс чистоты масла по ГОСТ 17216
12
Скорость вращения (диапазон), об/мин
600 - 1800
Взаимозаменяем с:
2520V17A12-86**
Номинальный расход при 1500 об/мин не менее, л/мин
121.3
Страна производства
Китай
При отсутствии на складе срок поставки составит:
70 дней
Вес в кг
5.3
Потребляемая мощность максимальная, кВт
48
Взаимозаменяем с: Код насоса VICKERS (EATON)
2520V17A12-86**
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Описание

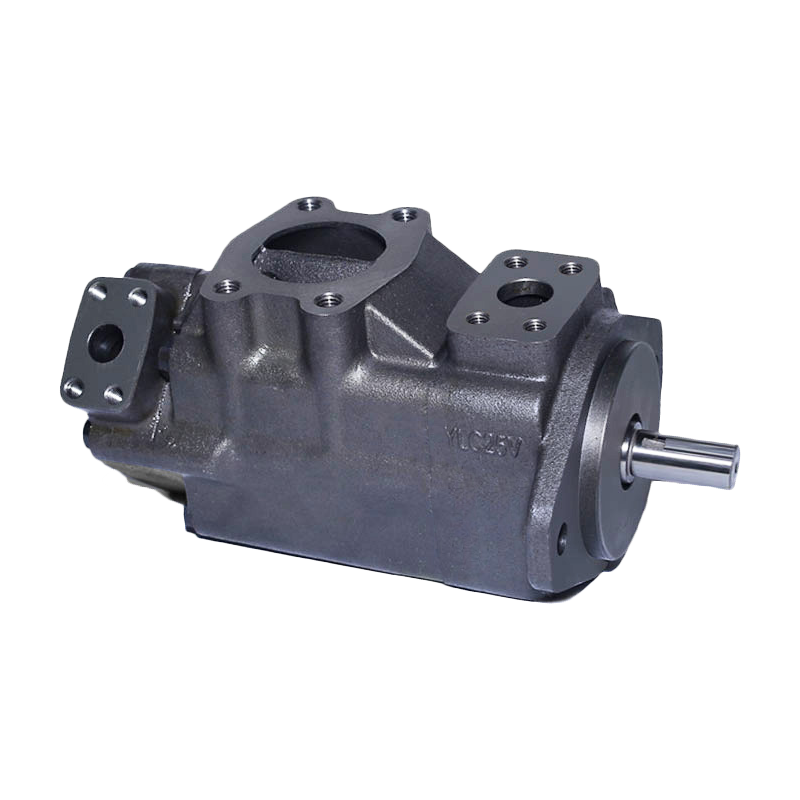

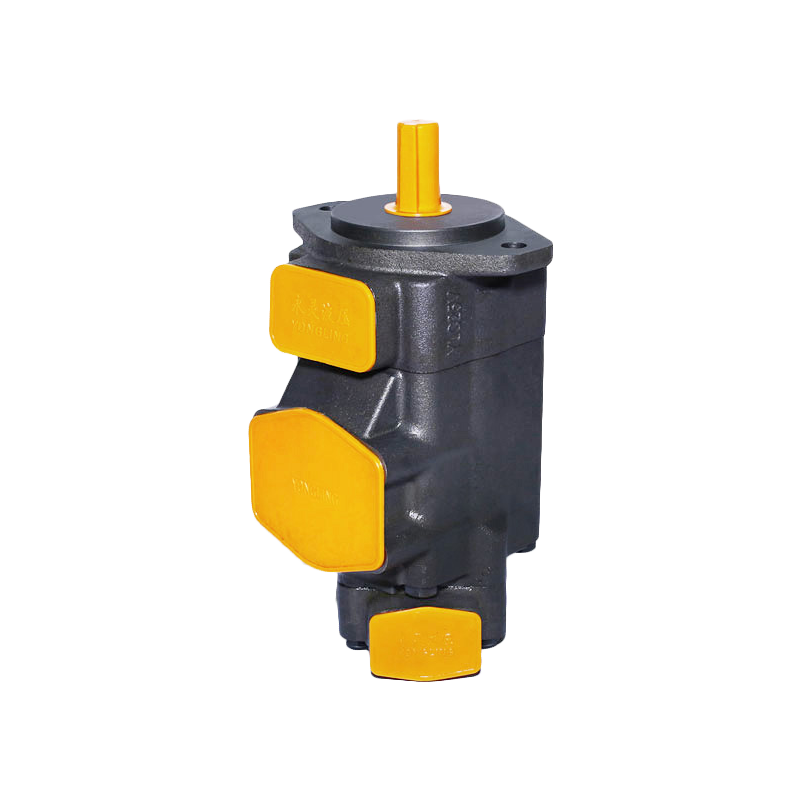

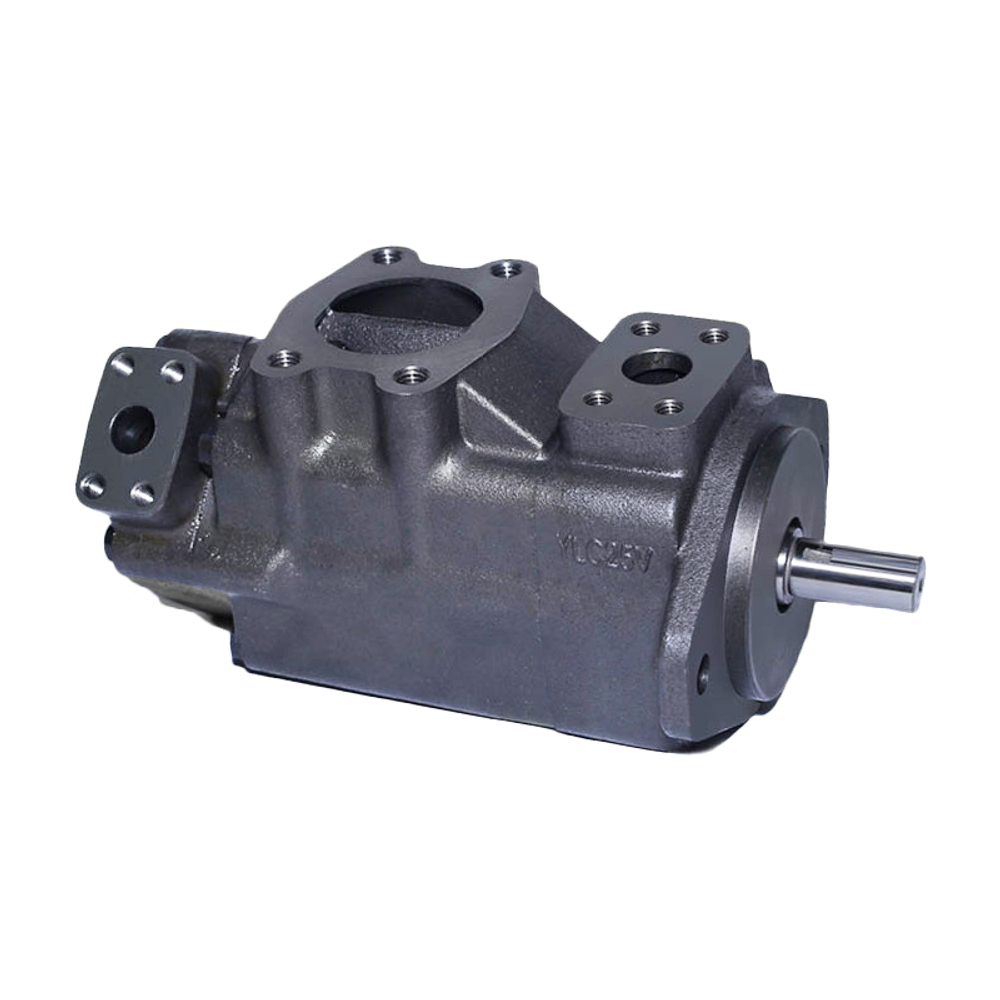

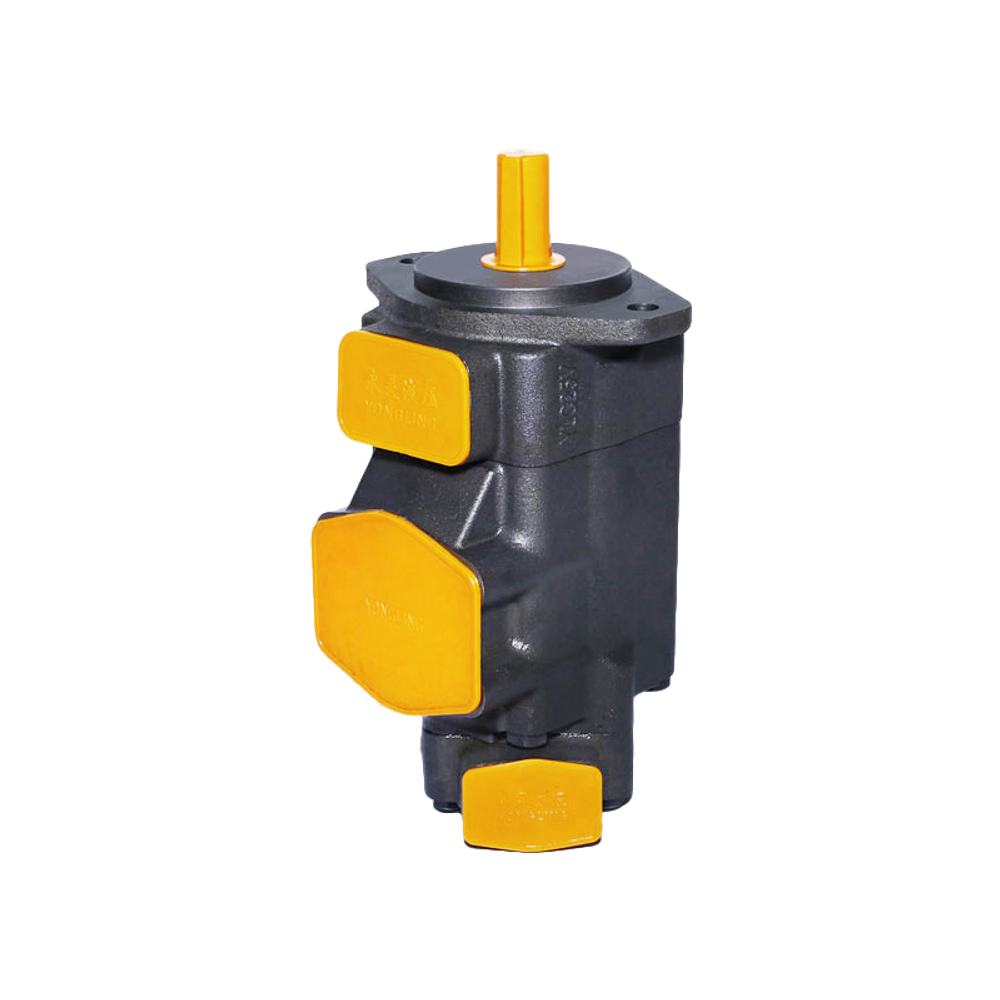

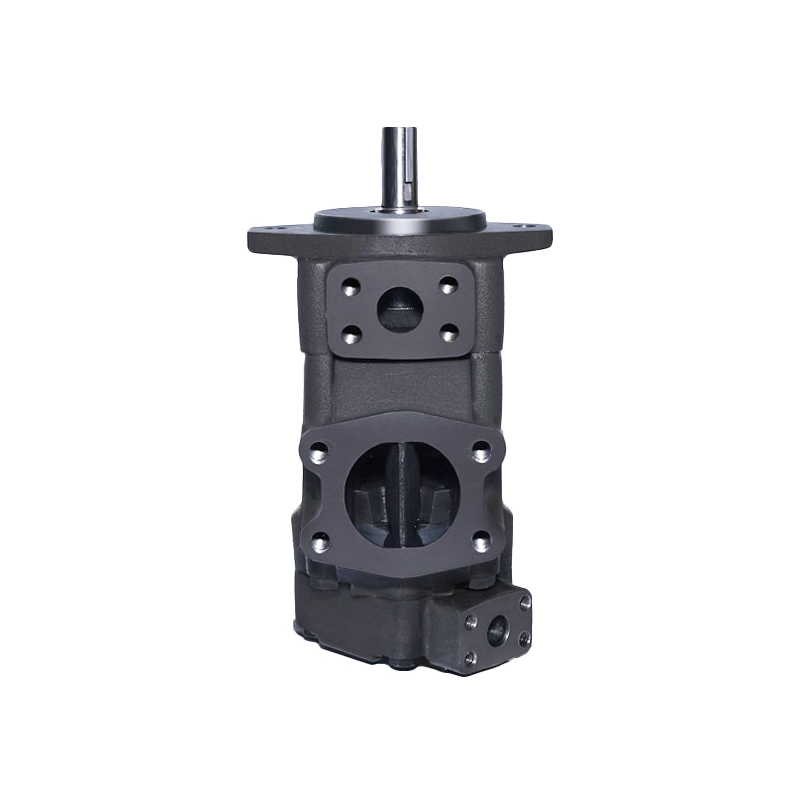

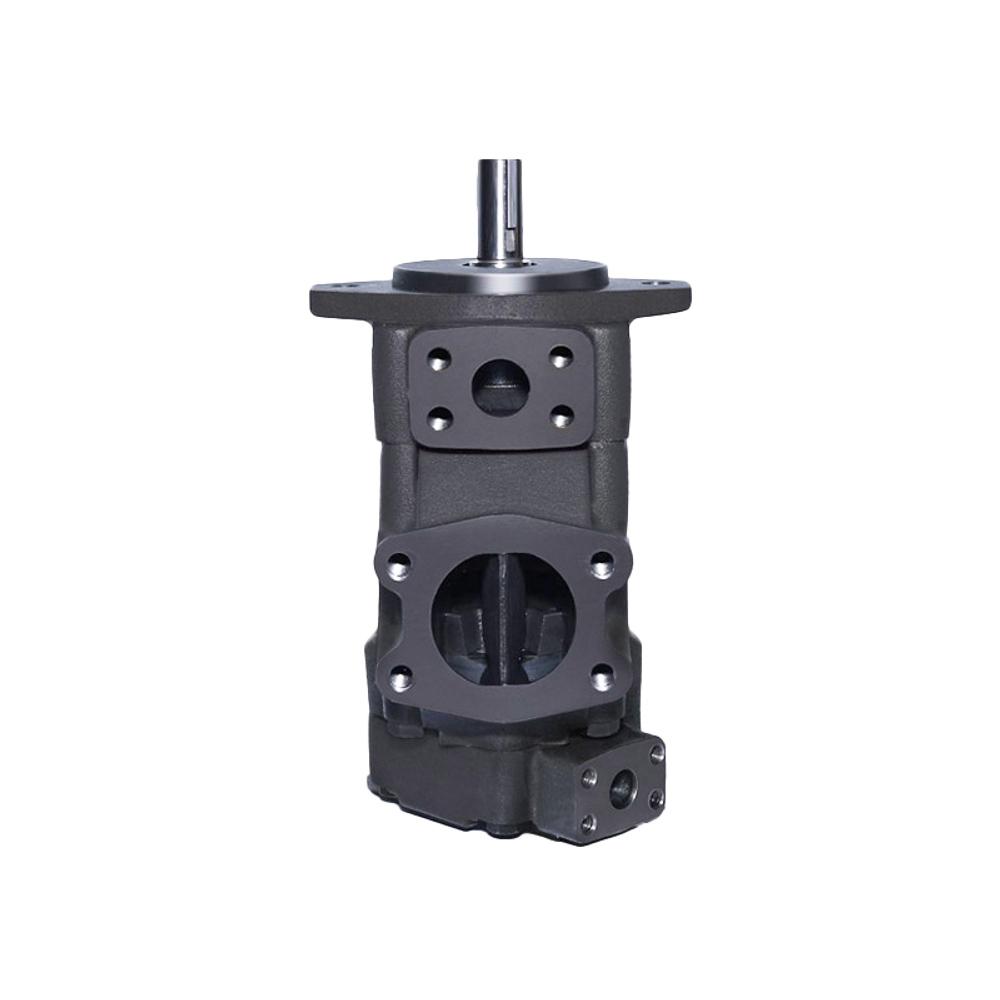

Насосы 2520V17A12-86** являются надежными и качественными аналогами насосов производства Викерс (Vickers, ныне Eaton или Danfoss) серии 2520V. Насосы 2520V17A12-86** - это пластинчатые насосы постоянной производительности с рабочим объемом 55+37,9 см3, предназначенные для работы в гидросистемах станков, термопластавтоматов, автоматических линий с давлением до 17,5 МПа.Насосы модели 2520V17A12-86** являются пластинчатыми насосами постоянной производительности. Насосы 2520V17A12-86** имеют высокий КПД, малый уровень шума и могут работать при высоком давлении. Благодаря высокоточному оборудованию, которое применяется при изготовлении данных насосов, конструкция насосов 2520V17A12-86**обладает высокой надежностью и имеет ультра низкий уровень пульсации давления на выходе.
Код заказа
Сдвоенный насос серии V
Направление выходов насоса, если смотреть со стороны задней крышки
Технические характеристики
Размеры в мм
Инструкция по эксплуатации
- При монтаже насоса 2520V17A12-86** соосность вала насоса 2520V17A12-86** и вала электродвигателя не должна расходится более чем на 0.1 мм. Максимально допустимый угол отклонения от оси составляет 0.2 градуса. Насос 2520V17A12-86** должен быть соединен с электродвигателем через упругую муфту. Вал насоса 2520V17A12-86** не должен испытывать радиальные и аксиальные нагрузки. Кронштейн, соединяющий насос и электродвигатель, должен иметь достаточную жесткость и полностью гасить вибрации.
- Если рабочая частота вращения насоса 2520V17A12-86** ниже 1200 об/мин, то необходимо устанавливать насос 2520V17A12-86** всасывающим каналом вверх, чтобы насос 2520V17A12-86** мог беспрепятственно всасывать масло при запуске.
- Обязательно закрепите трубы: особенно зафиксируйте напорные трубы при помощи соответствующих колодок в зависимости от диаметра трубопровода. Установите обязательно в гидросистему с насосом 2520V17A12-86** предохранительный клапан (или клапаны). Настройка давления открытия предохранительного клапана должна быть на 10-15% выше, чем максимальное давление в системе. Всасывающий трубопровод, идущий к насосоу 2520V17A12-86**, должен иметь соответствующие уплотнения в соединениях и не допускать утечек масла. Гидробак должен иметь разделительную стенку во избежание пузырьков и частиц загрязнения в масле. Сливная труба от насоса 2520V17A12-86** должна быть опушена ниже уровня масла минимум на 50 мм во избежание образования пузырьков воздуха. Учитывайте что уровень масла в баке колеблется.
- Масло в системе с насосом 2520V17A12-86** должно поддерживаться чистым. Бак и трубы должны быть полностью очищены от грязи. В гидросистеме с насосом 2520V17A12-86** должны быть установлены фильтры тонкой очистки с тонкостью фильтрации 25 мкм. Класс чистоты масла для насоса 2520V17A12-86** должен быть не ниже 10 по NAS. Допускается применять и всасывающий фильтр, но его минимальная тонкость должна быть от 100 мкм (сетка 150), пропускная способность в 2 раза выше расхода на насосе 2520V17A12-86** и фильтр не должен быть установлен ниже 50 мм от дна гидробака.
- Выбор рабочей жидкости. Данные насосы 2520V17A12-86** могут работать с маслами на нефтяной основе, водосодержащими эмульсиями, синтетические масла и т.д. Однако, основные характеристики насоса 2520V17A12-86** могут меняться в зависимости от применяемой рабочей жидкости, поэтому внимательно выбирайте максимальную частоту оборотов насоса 2520V17A12-86** и его рабочее давление, которые указаны в технических характеристиках. Для увеличения срока службы насоса 2520V17A12-86** рекомендуется применять гидравлические минеральные масла (такие как VG32 и VG46 по ISO). Рекомендованная вязкость для лучшей работы насоса 2520V17A12-86** - это 30 сСт. Диапазон температур рабочей жидкости: от 10 до 60 °С, рекомендованный диапазон - 35 - 50°С. Особенно избегайте высокой температуры масла при длительной работе насоса 2520V17A12-86**, так как это сокращает его срок службы. Если необходимо, установите в гидросистему с насосом 2520V17A12-86** нагреватель и/или теплообменник (охладитель), которые позволят поддерживать температуру рабочей жидкости в нужном диапазоне.
- Проверьте магистраль всасывания и напорный канал, проверьте направление вращение вала насоса 2520V17A12-86** перед запуском насоса.
После сборки насоса рукой проверните насос за вал. Лучше заполнить насос маслом при первом пуске.
Во время первого пуска или после долгого простоя насос 2520V17A12-86** может иметь проблемы со всасыванием, в таких случаях нужно установить клапан выпуска воздуха сразу после насоса в напорном канале или выпустите воздух из напорного канала, ослабив соединение в труборазводке. Запуск насоса 2520V17A12-86** нужно осуществлять без нагрузки. Нагрузку (давление) в системе можно создать через 1-2 секунды после запуска насоса 2520V17A12-86**. - Если при запуске вязкость масла ниже оптимальной (54 сСт), то давление в системе следует ограничить до 50%, пока система не нагреется.
