Характеристики
Габарит
20V
Рабочий объем, см3
16.7
Макс. давление, бар
210
Тип вала
шлицевой
Направление вращения вала
правое
Рекомендуемая температура масла, °С
'+10…+60
Температура окружающей среды, °С
'-0…+40
Рекомендуемое масло
Минеральное масло; Водная эмульсия; Водно-гликолевые растворы; Фосфатные эфиры
Вязкость, сСт
13-860
Необходимая тонкость фильтрации масла, мкм
25
Максимальный класс чистоты масла по ГОСТ 17216
12
Скорость вращения (диапазон), об/мин
600 - 1800
Взаимозаменяем с:
20V05A151*
Номинальный расход при 1500 об/мин не менее, л/мин
21
Страна производства
Китай
При отсутствии на складе срок поставки составит:
70 дней
Вес в кг
12
Потребляемая мощность максимальная, кВт
11
Взаимозаменяем с: Код насоса VICKERS (EATON)
20V05A151*
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Описание

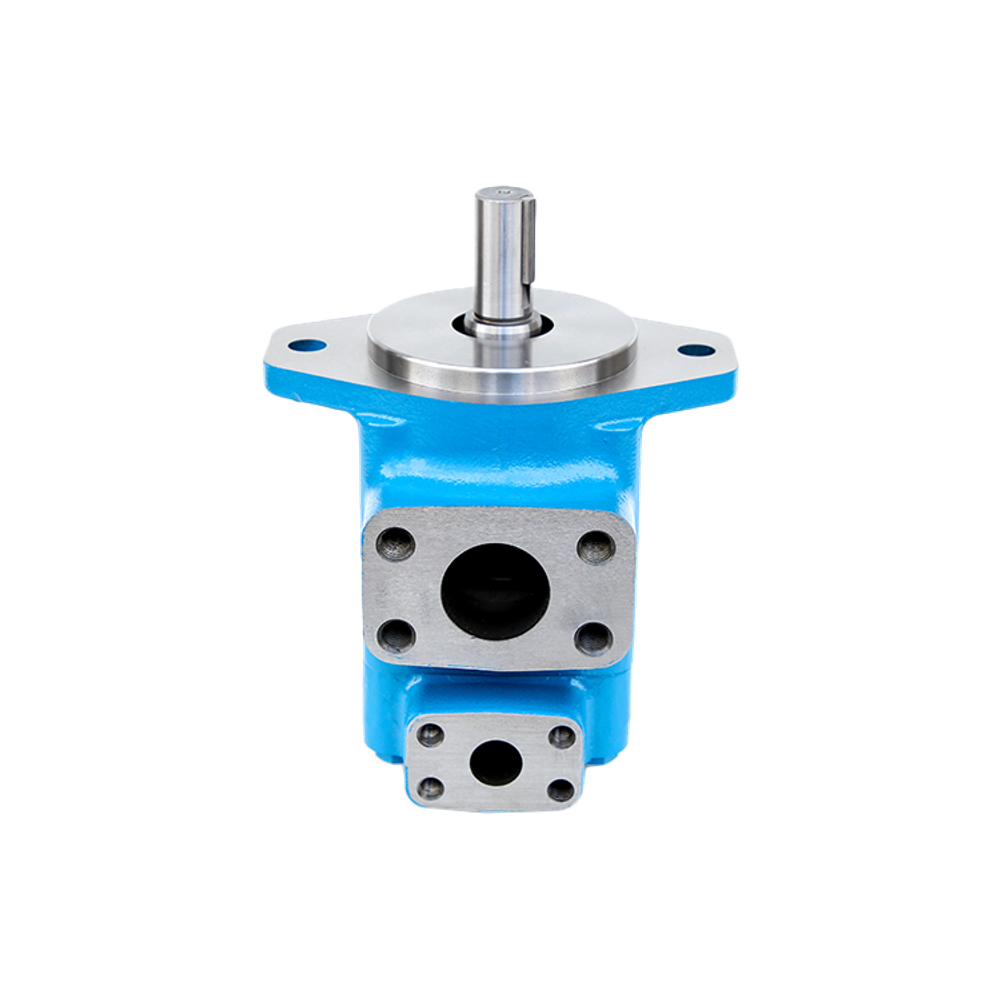

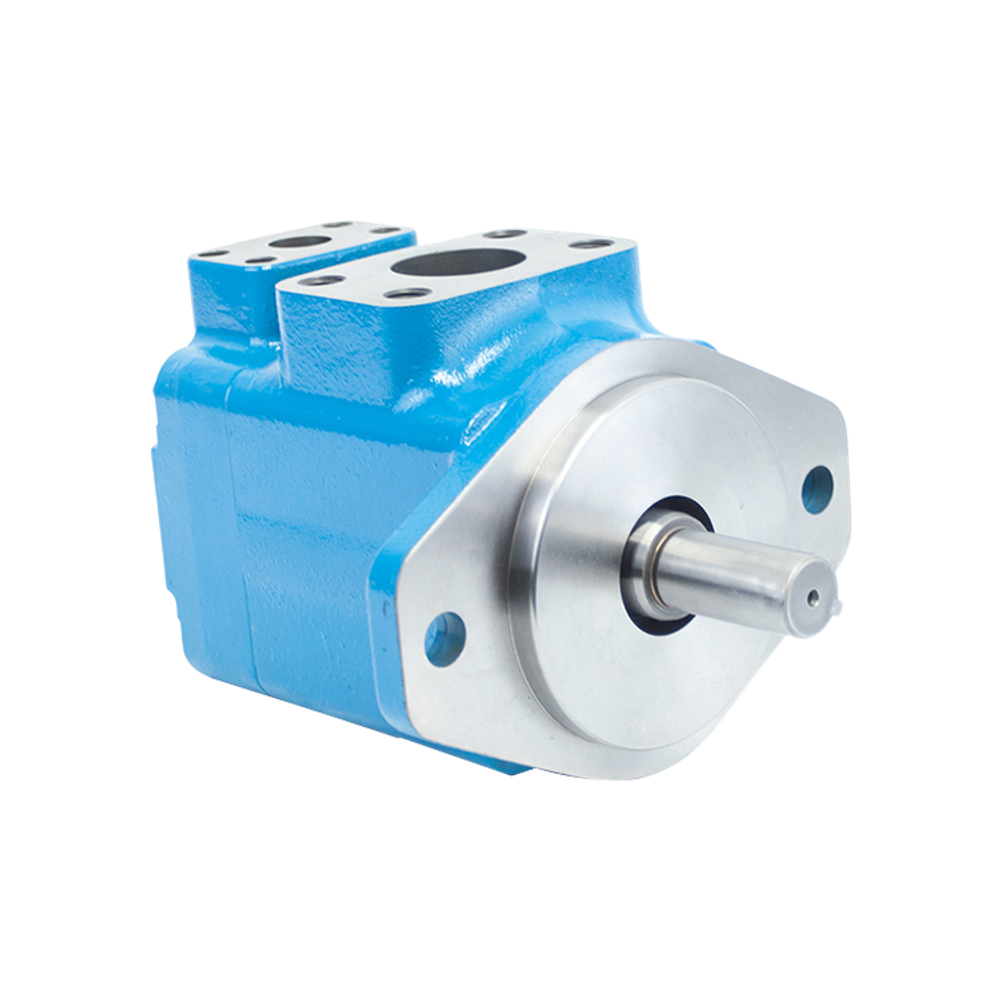

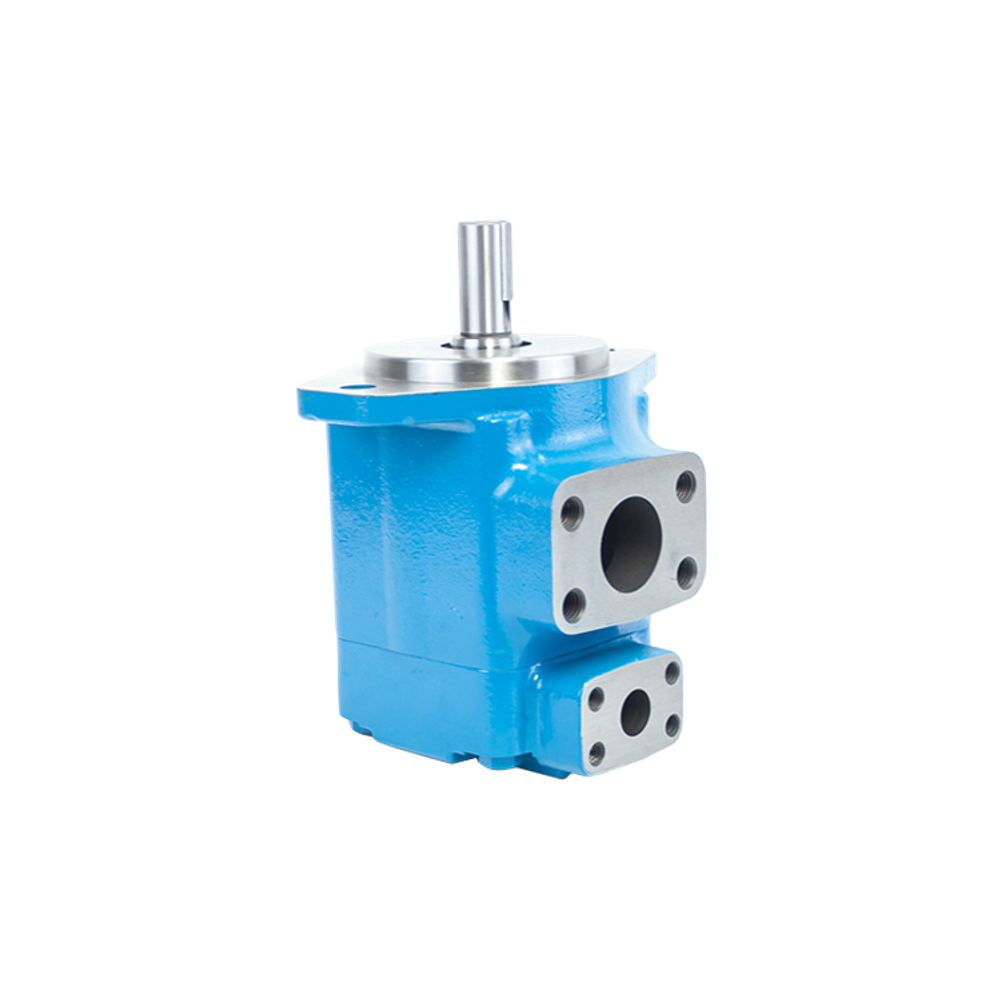

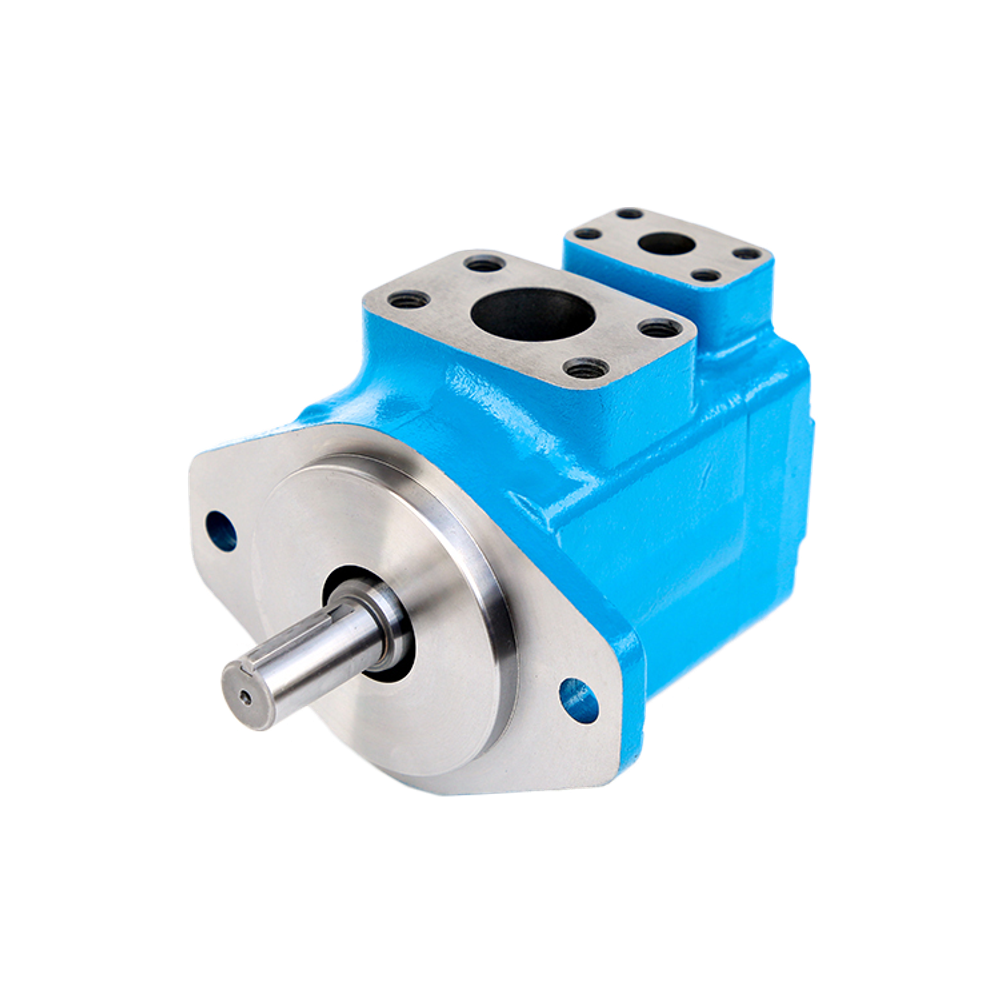

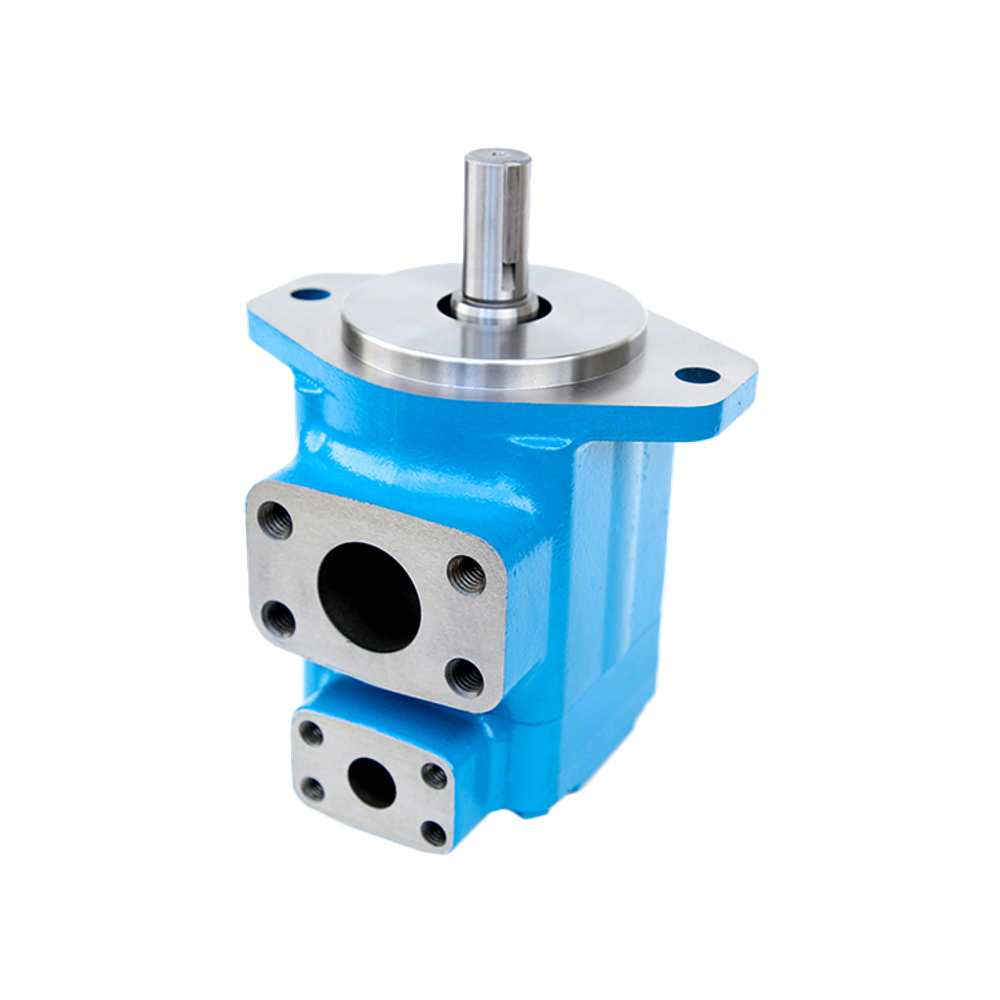

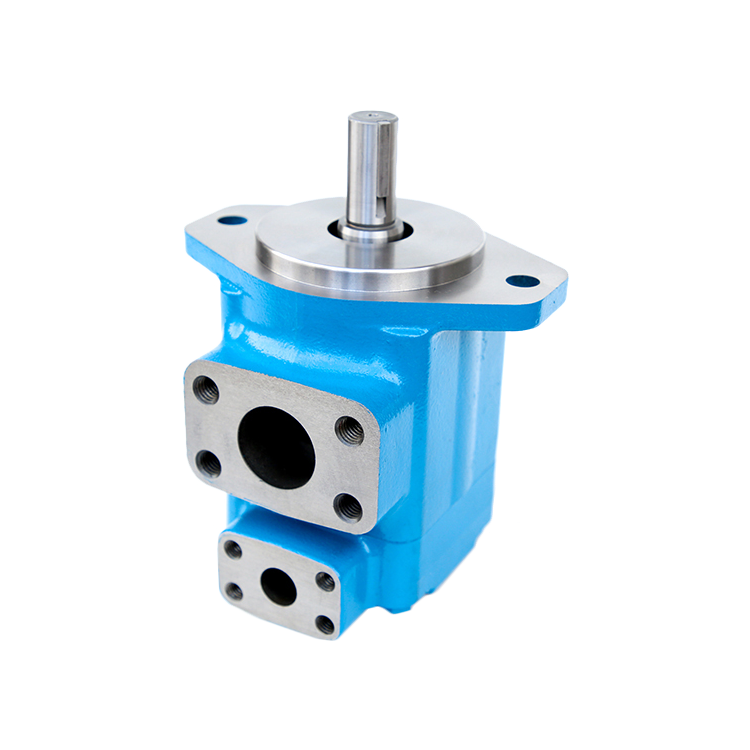

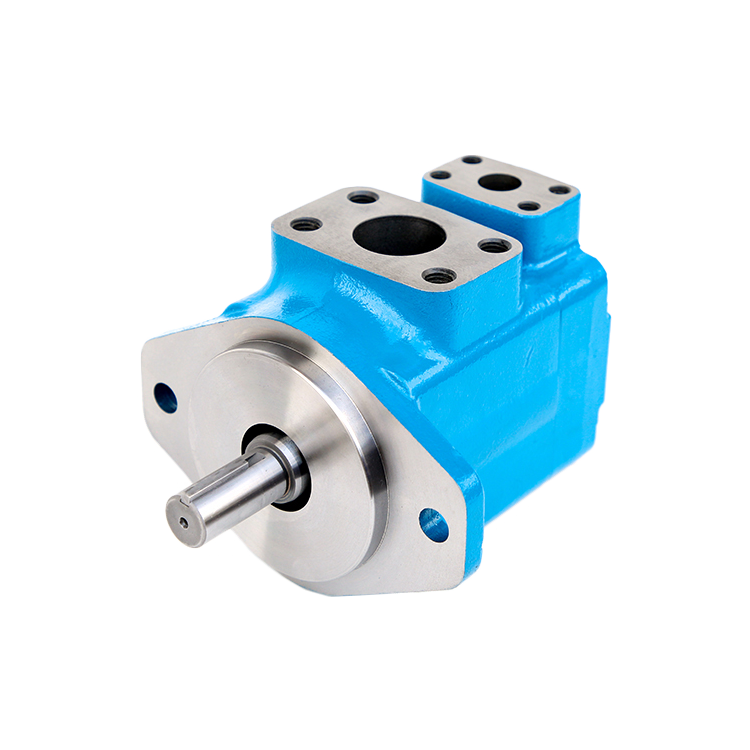

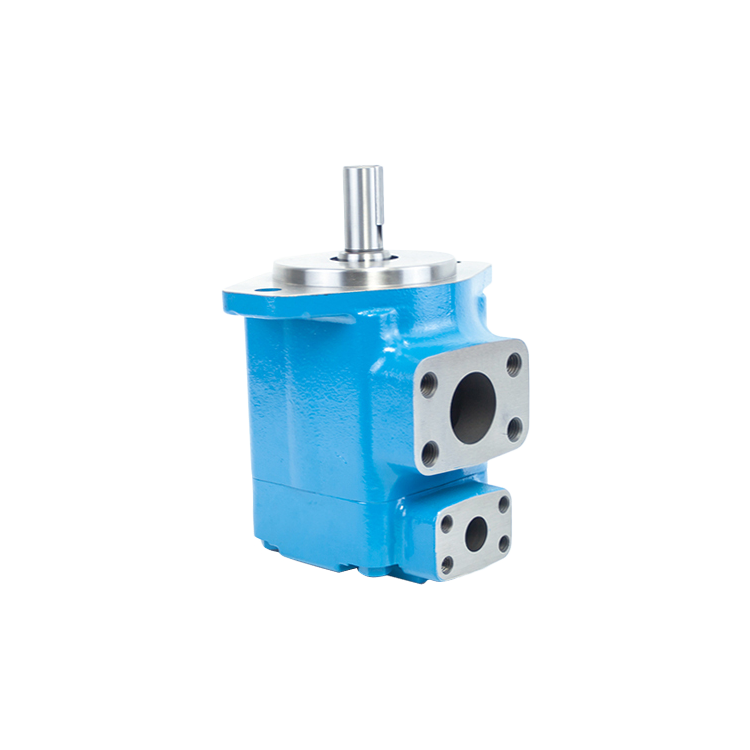

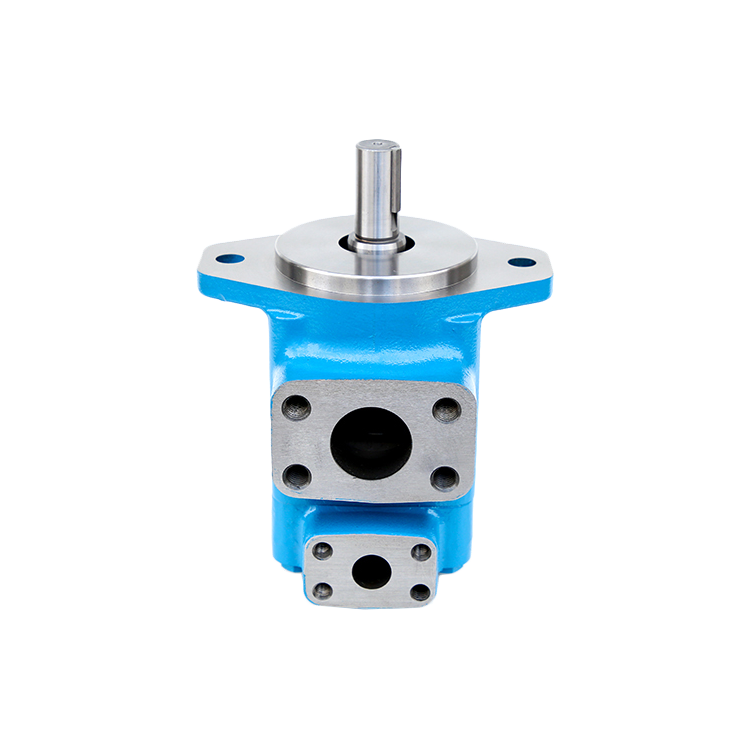

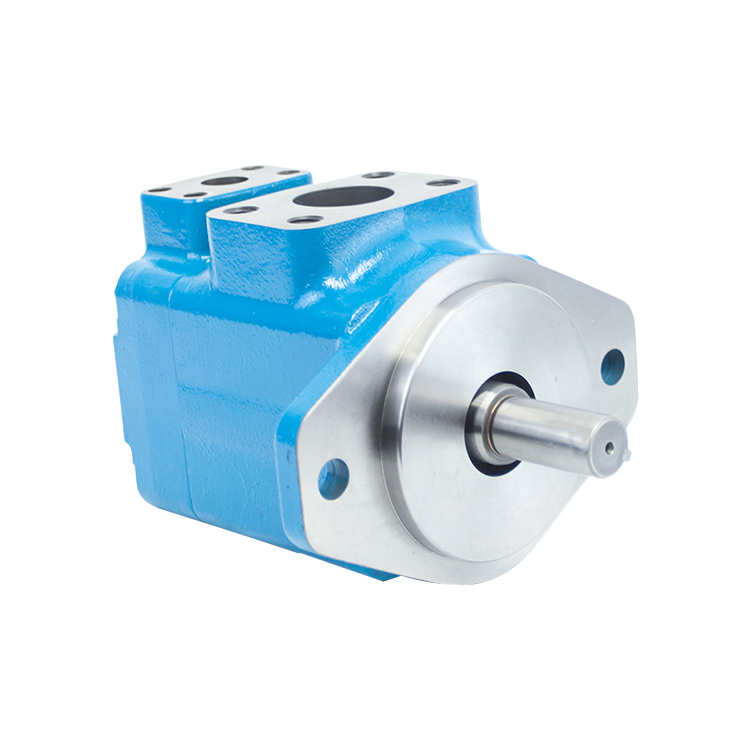

Насосы 20V05A151* являются надежными и качественными аналогами насосов производства Викерс (Vickers, ныне Eaton или Danfoss) серии 20V. Насосы 20V05A151* - это пластинчатые насосы постоянной производительности с рабочим объемом 16,7 см3, предназначенные для работы в гидросистемах станков, термопластавтоматов, автоматических линий с давлением до 17,5 МПа.Насосы модели 20V05A151* являются пластинчатыми насосами постоянной производительности. Насосы 20V05A151* имеют высокий КПД, малый уровень шума и могут работать при высоком давлении. Благодаря высокоточному оборудованию, которое применяется при изготовлении данных насосов, конструкция насосов 20V05A151*обладает высокой надежностью и имеет ультра низкий уровень пульсации давления на выходе.
Код заказа
Одиночный насос серии V
Технические характеристики
Размеры в мм
Инструкция по эксплуатации
- При монтаже насоса 20V05A151* соосность вала насоса 20V05A151* и вала электродвигателя не должна расходится более чем на 0.1 мм. Максимально допустимый угол отклонения от оси составляет 0.2 градуса. Насос 20V05A151* должен быть соединен с электродвигателем через упругую муфту. Вал насоса 20V05A151* не должен испытывать радиальные и аксиальные нагрузки. Кронштейн, соединяющий насос и электродвигатель, должен иметь достаточную жесткость и полностью гасить вибрации.
- Если рабочая частота вращения насоса 20V05A151* ниже 1200 об/мин, то необходимо устанавливать насос 20V05A151* всасывающим каналом вверх, чтобы насос 20V05A151* мог беспрепятственно всасывать масло при запуске.
- Обязательно закрепите трубы: особенно зафиксируйте напорные трубы при помощи соответствующих колодок в зависимости от диаметра трубопровода. Установите обязательно в гидросистему с насосом 20V05A151* предохранительный клапан (или клапаны). Настройка давления открытия предохранительного клапана должна быть на 10-15% выше, чем максимальное давление в системе. Всасывающий трубопровод, идущий к насосоу 20V05A151*, должен иметь соответствующие уплотнения в соединениях и не допускать утечек масла. Гидробак должен иметь разделительную стенку во избежание пузырьков и частиц загрязнения в масле. Сливная труба от насоса 20V05A151* должна быть опушена ниже уровня масла минимум на 50 мм во избежание образования пузырьков воздуха. Учитывайте что уровень масла в баке колеблется.
- Масло в системе с насосом 20V05A151* должно поддерживаться чистым. Бак и трубы должны быть полностью очищены от грязи. В гидросистеме с насосом 20V05A151* должны быть установлены фильтры тонкой очистки с тонкостью фильтрации 25 мкм. Класс чистоты масла для насоса 20V05A151* должен быть не ниже 10 по NAS. Допускается применять и всасывающий фильтр, но его минимальная тонкость должна быть от 100 мкм (сетка 150), пропускная способность в 2 раза выше расхода на насосе 20V05A151* и фильтр не должен быть установлен ниже 50 мм от дна гидробака.
- Выбор рабочей жидкости. Данные насосы 20V05A151* могут работать с маслами на нефтяной основе, водосодержащими эмульсиями, синтетические масла и т.д. Однако, основные характеристики насоса 20V05A151* могут меняться в зависимости от применяемой рабочей жидкости, поэтому внимательно выбирайте максимальную частоту оборотов насоса 20V05A151* и его рабочее давление, которые указаны в технических характеристиках. Для увеличения срока службы насоса 20V05A151* рекомендуется применять гидравлические минеральные масла (такие как VG32 и VG46 по ISO). Рекомендованная вязкость для лучшей работы насоса 20V05A151* - это 30 сСт. Диапазон температур рабочей жидкости: от 10 до 60 °С, рекомендованный диапазон - 35 - 50°С. Особенно избегайте высокой температуры масла при длительной работе насоса 20V05A151*, так как это сокращает его срок службы. Если необходимо, установите в гидросистему с насосом 20V05A151* нагреватель и/или теплообменник (охладитель), которые позволят поддерживать температуру рабочей жидкости в нужном диапазоне.
- Проверьте магистраль всасывания и напорный канал, проверьте направление вращение вала насоса 20V05A151* перед запуском насоса.
После сборки насоса рукой проверните насос за вал. Лучше заполнить насос маслом при первом пуске.
Во время первого пуска или после долгого простоя насос 20V05A151* может иметь проблемы со всасыванием, в таких случаях нужно установить клапан выпуска воздуха сразу после насоса в напорном канале или выпустите воздух из напорного канала, ослабив соединение в труборазводке. Запуск насоса 20V05A151* нужно осуществлять без нагрузки. Нагрузку (давление) в системе можно создать через 1-2 секунды после запуска насоса 20V05A151*. - Если при запуске вязкость масла ниже оптимальной (54 сСт), то давление в системе следует ограничить до 50%, пока система не нагреется.
