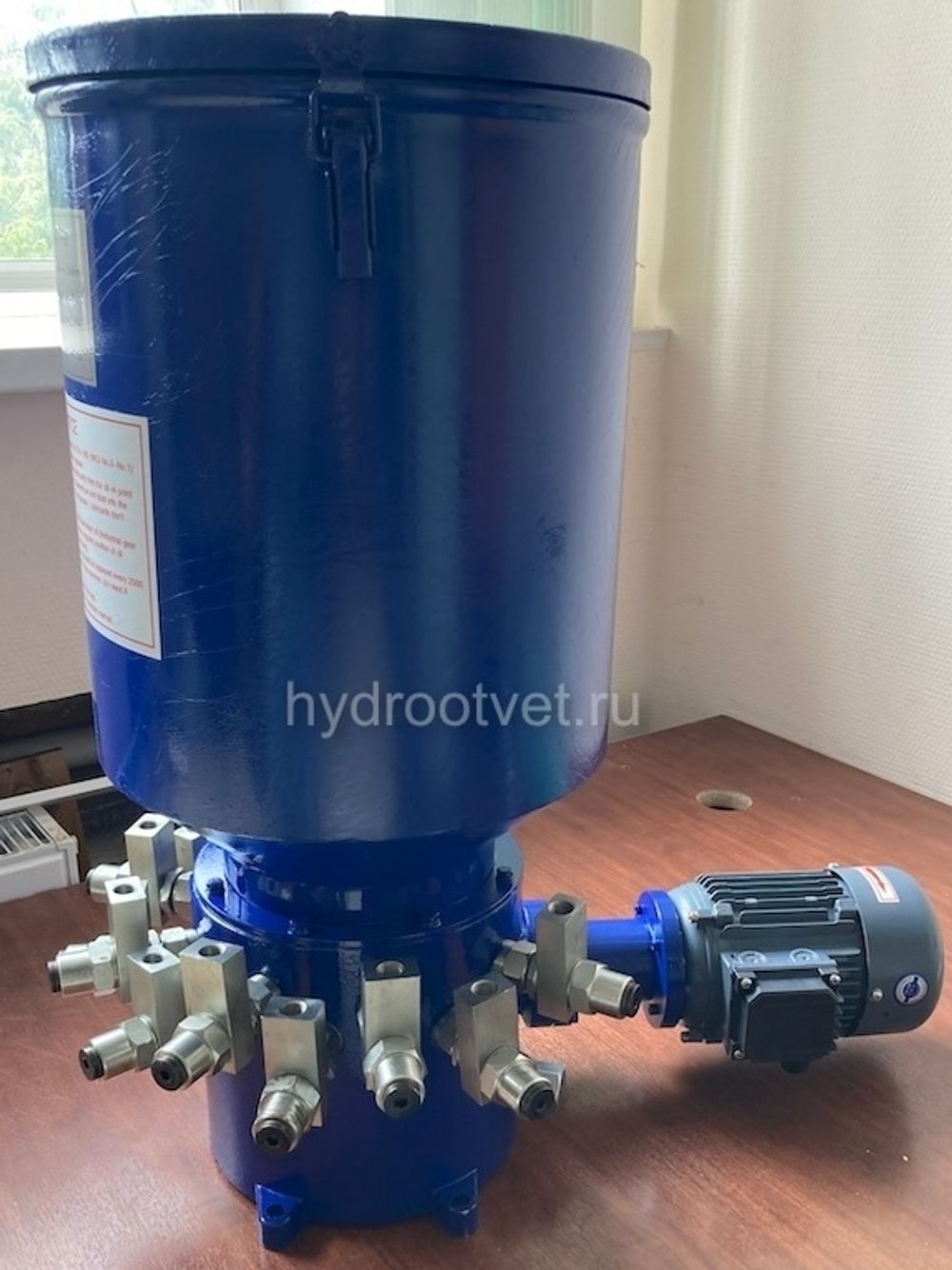

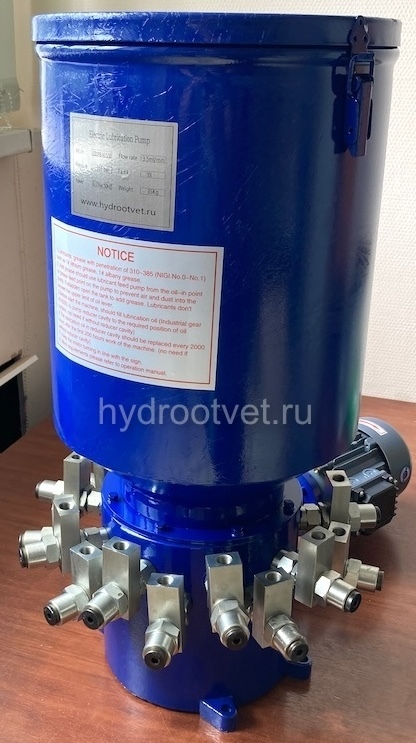

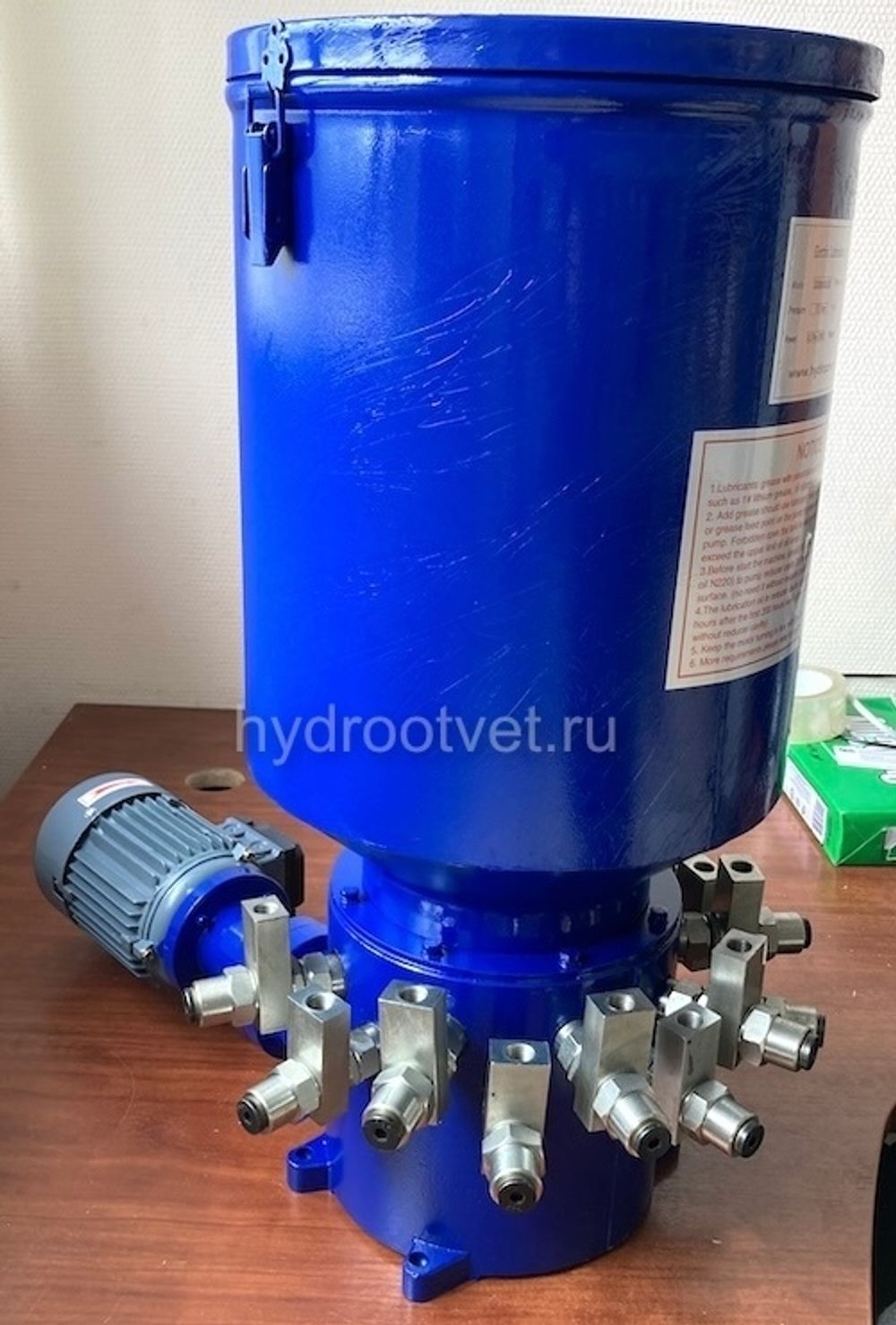

Многолинейная станция смазки 13DDRB-N3.5/10 имеет число выходов 13, максимальное рабочее давление равное 315 бар, подача насоса составляет 3,5 мл/цикл, объем бака равен 10 литров. Многоточечная станция смазки 13DDRB-N3.5/10 с электрическим приводом предназначена для использования в централизованных системах смазки и для работы с густыми смазками. Станция 13DDRB-N3.5/10 производится в Китае и имеет гарантию 12 месяцев.
1. Многоточечный смазочный насос этого типа должен быть установлен в месте с подходящей температурой окружающей среды и небольшим количеством пыли, чтобы облегчить осмотр, обслуживание и обслуживание, а также удобное тонирование.
2. Заправка масла в резервуар должна производиться с помощью заправочного насоса из заправочного отверстия резервуара, и категорически запрещается добавлять не фильтрованную смазку через крышку бака.
3. Подключение электродвигателя осуществляется по направлению вращения, указанному в табличке на стенке цилиндра резервуара. Двигатель не должен быть инвертирован.
4. Как показано на рисунке выше и указано в коде заказа, количество отверстий для выхода масла может быть произвольно выбрано в диапазоне от 1 ~ 14, элементы плунжерного насоса, которые не используются в соответствии с
потребностями устройства, могут быть сняты, а отверстия для качающие элементы могут быть заблокированы с помощью заглушки с резьбой M20x1.5.
5. Регулировка количества подаваемого масла производится путем регулировки положения резьбовой втулки 3 на рисунке ниже.
