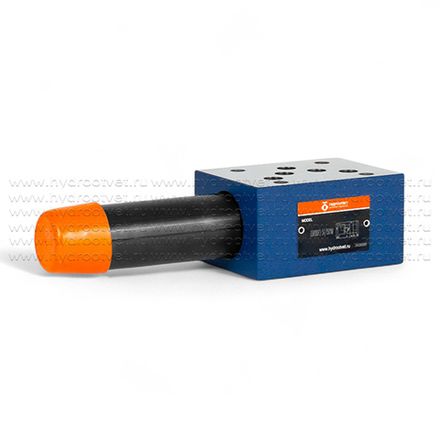

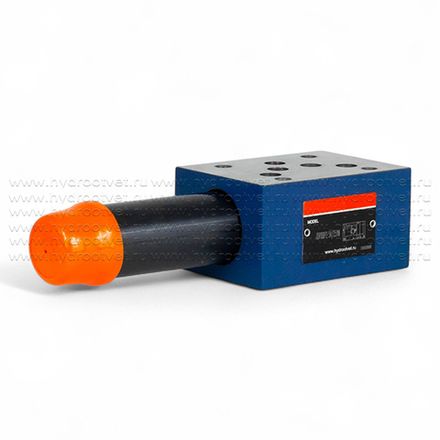

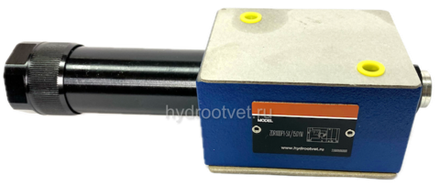

ZDR10D - Редукционный клапан Ду 10 трехлинейный модульного монтажа

Клапан давления ZDR10D модульного монтажа выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). ZDR10D является редукционный трехлинейным клапаном с ручным управлением и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы и в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. Клапаны ZDR10D производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог ZDR10D       Подробное описание ZDR10D

Типоразмер 10
Серия изделия 5X
Макс. рабочее давление 210 бар
Максимальный расход: 80 л/мин
Исполнения ZDR10DA и ZDR10DB - не производятся

Конфигуратор
Макс. давление регулировки, бар
Элемент регулировки
Обратный клапан
Сбросить

собенности:

  • В виде промежуточной плиты
  • Присоединительные размеры по DIN 24340 Form А10
  • 4 ступени давления

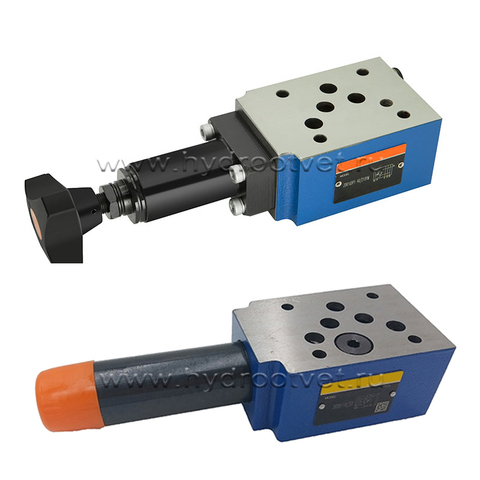

  • 3 регулировочных устройства:
    • вращающаяся рукоятка;
    • палец с резьбой, шестгранником и защитным колпачком;
    • запираемая на ключ рукоятка со шкалой;
  • Редуцирование давлен. в канале  Р (исполнения в каналах А и В - не производятся)
  • Обратный клапан - по выбору

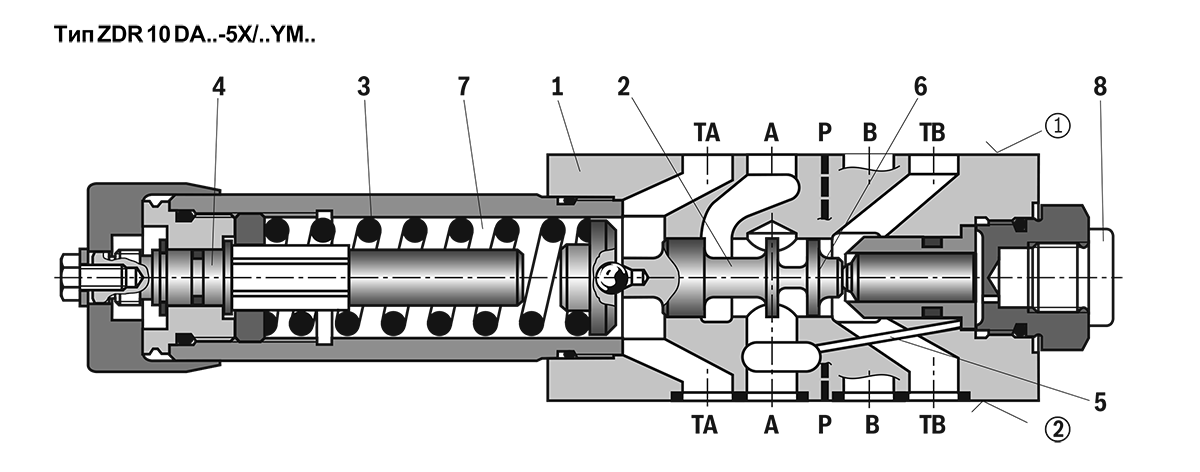

Принцип действия, вид в разрезе
Клапаны типа ZDR 10 D представляют собой редукционные клапаны прямого действия в виде промежуточной плиты трехлинейного исполнения, т.е. они имеет предохранение по давлению во вторичном контуре. Эти клапаны предназначены для понижения давления в гидросистеме. Редукционные клапаны состоят, в основном, из корпуса (1), управляющего поршня (2), пружины сжатия (3), регулировочного устройства (4), а также, по выбору, из обратного клапана. Настройка давления во вторичном контуре осуществляется посредством регулировочного устройства (4).

Конструктивное исполнение "DА"
На исходной позиции клапан открыт; рабочая жидкость может беспрепятственно течь из канала А1 в канал А2. Давление в канале А2 действует одновременно через канал управления (5) на площадь поршня, находящуюся напротив пружины сжатия (3). Когда давление в канале А2 превышает установленную на пружине сжатия (3) величину, управляющий поршень (2) перемещается в рабочее положение и поддерживает давление в канале А2 на постоянном уровне. Управляющее масло поступает внутренним путем через линию управления (5) из канала А2. Если давление в канале А2 увеличивается в результате воздействия внешних сил на потребитель, управляющий поршень (2) под влиянием давления будет перемещаться еще дальше в направлении пружины сжатия (3). Вследствие этого канал А2 соединяется через управляющую кромку (6) на управляющем поршне (2) с баком ТВ. В бак стекает столько рабочей жидкости, что давление больше не повышается. Дренаж из полости пружины (7) осуществляется всегда наружу через канал ТА. Манометр, подключаемый в точке (8) обеспечивает контроль давления во вторичном контуре клапана.

Конструктивные исполнения "DР" и "DВ"
При конструктивном исполнении DP давление понижается в канале Р1. Управляющее масло подается внутри из канала Р1. При конструктивном исполнении DB давление понижается в канале Р1, однако управляющее масло отбирается из канала В.

Внимание! Необходимо следить за тем, чтобы давление в канале В не было выше установленного давления, когда распределитель стоит на позиции переключения Р к А. В противном случае в канале А произойдет снижение давления. При использовании без распределителя необходимо, чтобы ТА и ТВ были соединены (например, в монтажной плите).

На рисунке ниже: 1 - сторона другого клапана, 2 - сторона плиты.

Описание

собенности:

  • В виде промежуточной плиты
  • Присоединительные размеры по DIN 24340 Form А10
  • 4 ступени давления
  • 3 регулировочных устройства:
    • вращающаяся рукоятка;
    • палец с резьбой, шестгранником и защитным колпачком;
    • запираемая на ключ рукоятка со шкалой;
  • Редуцирование давлен. в канале  Р (исполнения в каналах А и В - не производятся)
  • Обратный клапан - по выбору

Принцип действия, вид в разрезе
Клапаны типа ZDR 10 D представляют собой редукционные клапаны прямого действия в виде промежуточной плиты трехлинейного исполнения, т.е. они имеет предохранение по давлению во вторичном контуре. Эти клапаны предназначены для понижения давления в гидросистеме. Редукционные клапаны состоят, в основном, из корпуса (1), управляющего поршня (2), пружины сжатия (3), регулировочного устройства (4), а также, по выбору, из обратного клапана. Настройка давления во вторичном контуре осуществляется посредством регулировочного устройства (4).

Конструктивное исполнение "DА"
На исходной позиции клапан открыт; рабочая жидкость может беспрепятственно течь из канала А1 в канал А2. Давление в канале А2 действует одновременно через канал управления (5) на площадь поршня, находящуюся напротив пружины сжатия (3). Когда давление в канале А2 превышает установленную на пружине сжатия (3) величину, управляющий поршень (2) перемещается в рабочее положение и поддерживает давление в канале А2 на постоянном уровне. Управляющее масло поступает внутренним путем через линию управления (5) из канала А2. Если давление в канале А2 увеличивается в результате воздействия внешних сил на потребитель, управляющий поршень (2) под влиянием давления будет перемещаться еще дальше в направлении пружины сжатия (3). Вследствие этого канал А2 соединяется через управляющую кромку (6) на управляющем поршне (2) с баком ТВ. В бак стекает столько рабочей жидкости, что давление больше не повышается. Дренаж из полости пружины (7) осуществляется всегда наружу через канал ТА. Манометр, подключаемый в точке (8) обеспечивает контроль давления во вторичном контуре клапана.

Конструктивные исполнения "DР" и "DВ"
При конструктивном исполнении DP давление понижается в канале Р1. Управляющее масло подается внутри из канала Р1. При конструктивном исполнении DB давление понижается в канале Р1, однако управляющее масло отбирается из канала В.

Внимание! Необходимо следить за тем, чтобы давление в канале В не было выше установленного давления, когда распределитель стоит на позиции переключения Р к А. В противном случае в канале А произойдет снижение давления. При использовании без распределителя необходимо, чтобы ТА и ТВ были соединены (например, в монтажной плите).

На рисунке ниже: 1 - сторона другого клапана, 2 - сторона плиты.

Код заказа

Условные обозначения

Технические характеристики
Масса, кг 2,8
Рабочее давление (вход), бар до 315
Редуцированное давление (выход), бар до 25; до 75; до 150; до 210
Противодавление, присоединение Т (У), бар до 160
Максимально допустимый расходл/мин. 80
Рабочая жидкость Минеральное масло (HL, HLP) по DIN 51 524 1);
Температурный диапазон рабочей жидкости   - 30 до + 80 для уплотнений NBR
Диапазон вязкости, мм2/с 10 до 800
Чистота рабочей жидкости Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NAS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации b10 ³ 75.
Графики

Примечание: ход кривой сохраняется согласно при давлении установленном на более низкую величину

1 А1 к А2
2 А2 к ТВ (3-й путь)
З А2 к А1 (объемный расход только через обратный клапан)
4 А2 к А1 (объемный расход через обратный клапан и через полностью открытый золотник
5 Р2 к Р1
6 Р1 к ТВ (3-й путь)

Характеристики режима дросселирования даны для случая отсутствия подпора давления на выходе

Размеры, мм

Исполнение L1 L2 L4 L5 L6 В1 В2 ВЗ
"DА" 254 2З0 210 104 З1.5 З2.9 51 12
"DВ" и "DР" 242 218 198 91 - 18.5 З5 - -

1. Табличка
2. Регулировочное устройство "1"
3. Регулировочное устройство "2"
5. Регулировочное устройство "3"
6. Место для удаления ключа
7. Крепежные отверстия для клапана
8. Контргайка SW24
9. Шестигранник SW10
10. Уплотнительное кольцо-R 13,0 х 1,6 х 2.0
11. Канал для манометра G1/4, глубина 12, внутренний шестигранник SW 6.
Крепежные винты для клапана М10х50 по DIN 912-10.9 с моментом затяжки МА=8,9 Нм заказываются отдельно.
Примечание: При просверленных отверстиях Х и У (например, для распределителя с предуправлением, ном. размер 10)  применяется исполнение S030!

Дополнительно

На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана ZDR10D, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

R900905461 ZDR10DA1-5X/150Y/12 R900406335 ZDR10DA3-5X/25Y R900509641 ZDR10DP1-5X/75YMJ
R900738256 ZDR10DA1-5X/150YM/12 R901029532 ZDR10DA3-5X/25YMV R900450298 ZDR10DP1-5X/75YMV
R900539789 ZDR10DA1-5X/150YMV R900507928 ZDR10DA3-5X/25YV R901367657 ZDR10DP1-5X=25YM
R900508340 ZDR10DA1-5X/150YV R900426703 ZDR10DA3-5X/75YM R900959223 ZDR10DP2-5X/150-100YM
R900956189 ZDR10DA1-5X/150YV/12 R900463935 ZDR10DA3-5X/75YMV R901376332 ZDR10DP2-5X/150-100YMV
R900433851 ZDR10DA1-5X/210Y R900478216 ZDR10DA3-5X/75YV R901153180 ZDR10DP2-5X/150-120YM
R900583374 ZDR10DA1-5X/210Y/12 R900518378 ZDR10DA7-5X/150Y R901086389 ZDR10DP2-5X/150-75YM
R900442768 ZDR10DA1-5X/210Y/5 R901362530 ZDR10DA7-5X/150YMV R901359137 ZDR10DP2-5X/150-80YM
R900533192 ZDR10DA1-5X/210YM R900527748 ZDR10DA7-5X/210Y R901397083 ZDR10DP2-5X/150-85YM
R900967495 ZDR10DA1-5X/210YMV R901119691 ZDR10DA7-5X/210YM R901359069 ZDR10DP2-5X/150-90YM
R900967496 ZDR10DA1-5X/210YV R900567565 ZDR10DA7-5X/25Y R987014313 ZDR10DP2-5X/150YMRE-765452-4-0
R900422384 ZDR10DA1-5X/25Y R900529852 ZDR10DA7-5X/75Y R900582108 ZDR10DP2-5X/150YM/12
R900442769 ZDR10DA1-5X/25Y/5 R900617690 ZDR10DA7-5X/75YM R900404887 ZDR10DP2-5X/150YM/5
R900967497 ZDR10DA1-5X/25YMV R901411681 ZDR10DA7-5X/75YMV R900949066 ZDR10DP2-5X/150YM=LB
R900918165 ZDR10DA1-5X/25YV R901132813 ZDR10DA7-5X/75YV R900582743 ZDR10DP2-5X/150YMJ
R900587665 ZDR10DA1-5X/75Y/12 R978879391 ZDR10DB1-5X/150YM/12 R900431772 ZDR10DP2-5X/150YMV
R900442770 ZDR10DA1-5X/75Y/5 R900569428 ZDR10DB1-5X/150YMV R900548552 ZDR10DP2-5X/150YMV/12
R900538003 ZDR10DA1-5X/75YJV R900587050 ZDR10DB1-5X/210YM R901177503 ZDR10DP2-5X/210-140YM
R900967934 ZDR10DA1-5X/75YMV R900561253 ZDR10DB1-5X/210YM/12 R901086386 ZDR10DP2-5X/210-150YM
R900509457 ZDR10DA1-5X/75YV R900967499 ZDR10DB1-5X/210YMV R983038145 ZDR10DP2-5X/210YMIN010
R900941880 ZDR10DA1-5X/75YV/12 R900975838 ZDR10DB1-5X/25YM/12 R987063431 ZDR10DP2-5X/210YMTS10AQ
R900776690 ZDR10DA2-5X/150-120Y R900967501 ZDR10DB1-5X/25YMV R900582564 ZDR10DP2-5X/210YM/12
R901018332 ZDR10DA2-5X/150-130Y R900433058 ZDR10DB1-5X/75YM R900401236 ZDR10DP2-5X/210YM/5
R901372559 ZDR10DA2-5X/150-80Y R900967931 ZDR10DB1-5X/75YMV R987009794 ZDR10DP2-5X/210YM/RE/1643-4-0
R901362958 ZDR10DA2-5X/150-90Y R900562022 ZDR10DB2-5X/150YM/12 R900502985 ZDR10DP2-5X/210YMJ
R900454116 ZDR10DA2-5X/150Y/12 R900570282 ZDR10DB2-5X/150YMV R900487690 ZDR10DP2-5X/210YMV
R900740472 ZDR10DA2-5X/150YJ R900940458 ZDR10DB2-5X/150YMV/12 R900548551 ZDR10DP2-5X/210YMV/12
R900585362 ZDR10DA2-5X/150YM/12 R901054580 ZDR10DB2-5X/210-150YM R901362985 ZDR10DP2-5X/25-10YM
R900522731 ZDR10DA2-5X/150YMV R900509346 ZDR10DB2-5X/210YM/12 R900742260 ZDR10DP2-5X/25P20YM
R900560608 ZDR10DA2-5X/150YMV/12 R900587565 ZDR10DB2-5X/210YMV R900588150 ZDR10DP2-5X/25YMW102
R900439548 ZDR10DA2-5X/150YV R900902936 ZDR10DB2-5X/210YMV/12 R900560882 ZDR10DP2-5X/25YM/12
R900940457 ZDR10DA2-5X/150YV/12 R900564929 ZDR10DB2-5X/25YM/12 R900915439 ZDR10DP2-5X/25YMJ
R901404679 ZDR10DA2-5X/210-160YV R900967503 ZDR10DB2-5X/25YMV R901223944 ZDR10DP2-5X/25YMJV
R900582574 ZDR10DA2-5X/210Y/12 R900583356 ZDR10DB2-5X/75YM/12 R900481889 ZDR10DP2-5X/25YMV
R900447418 ZDR10DA2-5X/210Y/5 R900441104 ZDR10DB2-5X/75YM/5 R901154579 ZDR10DP2-5X/75-20YMV
R901140345 ZDR10DA2-5X/210YJ R900441887 ZDR10DB2-5X/75YMV R901107193 ZDR10DP2-5X/75-40YM
R900534722 ZDR10DA2-5X/210YM/12 R900546351 ZDR10DB2-5X/75YMV/12 R901355799 ZDR10DP2-5X/75-50YM
R900507984 ZDR10DA2-5X/210YMV R900471974 ZDR10DB3-5X/150YM R901325605 ZDR10DP2-5X/75-50YMV
R900449433 ZDR10DA2-5X/210YV R900935264 ZDR10DB3-5X/150YMV R901374974 ZDR10DP2-5X/75-75YM
R900553390 ZDR10DA2-5X/210YV/12 R901352456 ZDR10DB3-5X/150YMV/12 R901374987 ZDR10DP2-5X/75-75YMV
R900931306 ZDR10DA2-5X/25-20Y R900519131 ZDR10DB3-5X/210YM R900513528 ZDR10DP2-5X/75YM/12
R900422337 ZDR10DA2-5X/25YM R900903756 ZDR10DB3-5X/210YMV R900404886 ZDR10DP2-5X/75YM/5
R900967498 ZDR10DA2-5X/25YMV R900431392 ZDR10DB3-5X/25YM R900580985 ZDR10DP2-5X/75YMJ
R900424620 ZDR10DA2-5X/25YV R901029542 ZDR10DB3-5X/25YMV R901223987 ZDR10DP2-5X/75YMJV
R900503067 ZDR10DA2-5X/315YMSO4 R900438729 ZDR10DB3-5X/75YMV R900429511 ZDR10DP2-5X/75YMV
R901359199 ZDR10DA2-5X/75-50Y R900925917 ZDR10DB7-5X/150YM R900910869 ZDR10DP2-5X/75YMV/12
R900587492 ZDR10DA2-5X/75Y/12 R900921263 ZDR10DB7-5X/210YM R900576594 ZDR10DP2-5X=210YM
R900438756 ZDR10DA2-5X/75Y/5 R900952406 ZDR10DB7-5X/75YM R901027567 ZDR10DP3-5X/150YM/12
R900558992 ZDR10DA2-5X/75Y=LB R901173561 ZDR10DP1-5X/150-100YM R900406329 ZDR10DP3-5X/150YMV
R900961380 ZDR10DA2-5X/75YM/12 R901224405 ZDR10DP1-5X/150-130YM R900401090 ZDR10DP3-5X/210YM
R901224140 ZDR10DA2-5X/75YMJV R901177250 ZDR10DP1-5X/150-80YM R900520650 ZDR10DP3-5X/210YMV
R900517386 ZDR10DA2-5X/75YMV R900513527 ZDR10DP1-5X/150YM/12 R900591106 ZDR10DP3-5X/25YMV
R900481305 ZDR10DA2-5X/75YV R900481947 ZDR10DP1-5X/150YM/5 R900444258 ZDR10DP3-5X/75YM/12
R900582685 ZDR10DA2-5X/75YV/12 R900508341 ZDR10DP1-5X/150YMV R900423004 ZDR10DP3-5X/75YMV
R900429570 ZDR10DA3-5X/150Y R901031008 ZDR10DP1-5X/150YMV/12 R900431999 ZDR10DP7-5X/150YM
R900464178 ZDR10DA3-5X/150YM R901224413 ZDR10DP1-5X/210-160YM R900786712 ZDR10DP7-5X/150YMV
R901029515 ZDR10DA3-5X/150YMV R901023629 ZDR10DP1-5X/210YM/12 R900590408 ZDR10DP7-5X/210YM
R901029529 ZDR10DA3-5X/150YV R900550022 ZDR10DP1-5X/210YMV R901048538 ZDR10DP7-5X/210YMV
R900409515 ZDR10DA3-5X/210Y R900967504 ZDR10DP1-5X/25YM R900948244 ZDR10DP7-5X/25YM
R900440715 ZDR10DA3-5X/210YM R900955566 ZDR10DP1-5X/25YMJ R901016846 ZDR10DP7-5X/25YMV
R900548828 ZDR10DA3-5X/210YMV R900432179 ZDR10DP1-5X/25YMV R900590407 ZDR10DP7-5X/75YM
R900599104 ZDR10DA3-5X/210YV R900563697 ZDR10DP1-5X/75YM/12 R901003180 ZDR10DP7-5X/75YMV
          ZDR10DP7-5X/75YMV/12
