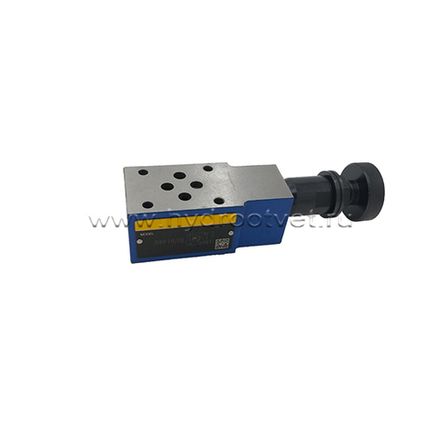

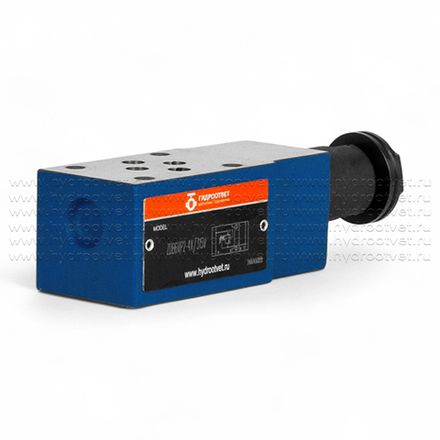

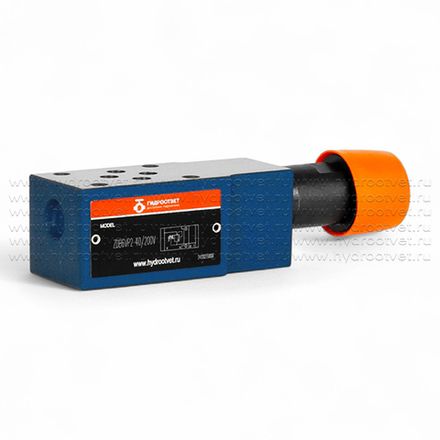

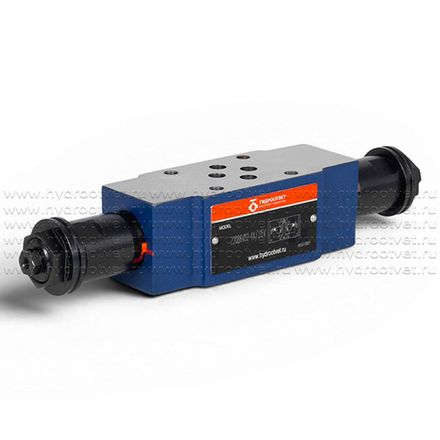

ZDB6, Z2DB6 - Предохранительный клапан Ду 6 модульного монтажа
Клапан ZDB6, Z2DB6 является клапаном с ручным управлением, регулирующим максимальное давление в системе. Клапан ZDB6 выполнен в виде плиты для модульного монтажа по типоразмеру Ду6 (ISO 4401-03 или CETOP03). Модель ZDB6 имеет в своем составе один предохранительный клапан, а модель Z2DB6 – два предохранительный клапана, расположенных в каналах А и В. Клапаны ZDB6, Z2DB6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 40 л/мин
Особенности:
- для модульного монтажа
- присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP–RP 121 H
- 4 уровня давления
- 5 исполнений, по выбору
- с одним или двумя клапанами
- 2 элемента управления:
- вращающаяся кнопка
- гильза с шестигранником и колпачком
Конструкция, функционирование
Напорные клапаны типов ZDB и Z2DB с предуправлением служат для ограничения давления в системе. Основными частями клапанов являются корпус (7), и один или два ввертных клапана. Давление срабатывания регулируется деталью (4). В исходном состоянии клапан закрыт. Давление в канале A действует на правый торец плунжера (1) и, через дроссель (2), на левый торец, а также на клапан предуправления (6). При поднятии давления в канале A выше значения, соответствующего силе пружины (5), клапан (6) открывается. Появляется поток жидкости через дроссель (2), дроссель (3) и канал (8) в канал T. Перепадом давления на дросселе (2) плунжер (1) смещается и открывает канал от A к T, чем обеспечивается поддержание давления, соответствующее регулировке пружины (5). При этом обеспечивается слив жидкости в канал T из обеих полостей с пружинами.
Особенности:
- для модульного монтажа
- присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP–RP 121 H
- 4 уровня давления
- 5 исполнений, по выбору
- с одним или двумя клапанами
- 2 элемента управления:
- вращающаяся кнопка
- гильза с шестигранником и колпачком
Конструкция, функционирование
Напорные клапаны типов ZDB и Z2DB с предуправлением служат для ограничения давления в системе. Основными частями клапанов являются корпус (7), и один или два ввертных клапана. Давление срабатывания регулируется деталью (4). В исходном состоянии клапан закрыт. Давление в канале A действует на правый торец плунжера (1) и, через дроссель (2), на левый торец, а также на клапан предуправления (6). При поднятии давления в канале A выше значения, соответствующего силе пружины (5), клапан (6) открывается. Появляется поток жидкости через дроссель (2), дроссель (3) и канал (8) в канал T. Перепадом давления на дросселе (2) плунжер (1) смещается и открывает канал от A к T, чем обеспечивается поддержание давления, соответствующее регулировке пружины (5). При этом обеспечивается слив жидкости в канал T из обеих полостей с пружинами.
Условные обозначения
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524; | |
| Температура рабочей жидкости °C | –20 до +80 | |
| Диапазон вязкости mm2/s | 10 до 800 | |
| Чистота рабочей жидкости | Максимально допустимая загрязненность — класс 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с b10 ³ 75. | |
| Рабочее давление bar | до 315 | |
| Диапазоны регулирования bar | до 50; до 100; до 200; до 315 | |
| Расход, max. L/min | до 60 | |
| Масса | Тип ZDB 6 kg | около 1 |
| Тип Z2DB 6 kg | около 1.2 | |
1. Табличка
2. Элемент регулирования "1"
3. Элемент регулирования "2"
6. Размер для установки ключа
7. Крепежные отверстия
8. Контрогайка, шестигранник 24
9. Шестигранник 10
10. Уплотнительные R–кольца 9.81 x 1.5 x 1.78 для присоединений A2, B2, P2, T2
11. Шестигранник 24, момент затяжки M = 50 Nm
Крепежные болты M5 DIN 912-10.9, момент затяжки M= 8.9 Nm, заказываются отдельно.
1. Табличка
2. Элемент регулирования "1"
3. Элемент регулирования "2"
6. Размер для установки ключа
7. Крепежные отверстия
8. Шестигранник 10
9. Уплотнительные R–кольца 9.81 x5 x 1.78 для каналов A2, B2, P2, T2
10. Шестигранник 24, момент затяжки M = 50 Nm
11. Контрогайка, шестигранник 24
Крепежные болты M5 DIN 912-10.9, момент затяжки M = 8.9 Nm, заказываются отдельно.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth ZDB6, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901236653 | ZDB6DP2-2X/350-315MPV | R900538856 | Z2DB6VC7-4X/315V | R900426329 | ZDB6VA2-4X/200 | R900965729 | ZDB6VB2-4X/200-160V |
| R901422002 | ZDB6DP2-2X/350MPV | R978916643 | Z2DB6VC7-4X/50V | R900969829 | ZDB6VA2-4X/200MIL15 | R901404717 | ZDB6VB2-4X/200-180V |
| R901435654 | ZDB6DP2-2X/350V | R900425649 | Z2DB6VD.-4X/…V | R900934816 | ZDB6VA2-4X/200-160V | R901347239 | ZDB6VB2-4X/200V/60 |
| R901423471 | ZDB6DP2-2X/50V | R900967512 | Z2DB6VD1-4X/100 | R901043293 | ZDB6VA2-4X/200-165 | R900422061 | ZDB6VB2-4X/315 |
| R901236402 | ZDB6DP3-2X/100MPV | R900523755 | Z2DB6VD1-4X/100V | R900978249 | ZDB6VA2-4X/200-175 | R901087335 | ZDB6VB2-4X/315-315 |
| R901423475 | ZDB6DP3-2X/350MPV | R900521398 | Z2DB6VD1-4X/200 | R901301829 | ZDB6VA2-4X/200P140 | R901126943 | ZDB6VB2-4X/315P210 |
| R900583140 | Z2DB6VC.-4X/…V | R900569169 | Z2DB6VD1-4X/200V | R900942526 | ZDB6VA2-4X/200V=LB | R409023170 | ZDB6VB2-4X/315V+240BAR |
| R900967509 | Z2DB6VC1-4X/100 | R900529909 | Z2DB6VD1-4X/315 | R901052140 | ZDB6VA2-4X/200V=TE | R900940177 | ZDB6VB2-4X/350 |
| R900952453 | Z2DB6VC1-4X/100-100V | R900967914 | Z2DB6VD1-4X/315V | R900431071 | ZDB6VA2-4X/315 | R900430645 | ZDB6VB2-4X/50 |
| R900523754 | Z2DB6VC1-4X/100V | R900967511 | Z2DB6VD1-4X/50 | R900716232 | ZDB6VA2-4X/315MIL15 | R900756773 | ZDB6VB2-4X/50-15V |
| R900967510 | Z2DB6VC1-4X/200 | R900506335 | Z2DB6VD1-4X/50V | R901043790 | ZDB6VA2-4X/315-185 | R900431167 | ZDB6VB3-4X/100 |
| R900514617 | Z2DB6VC1-4X/200V | R900422065 | Z2DB6VD2-4X/100 | R901020255 | ZDB6VA2-4X/315-205 | R900433336 | ZDB6VB3-4X/100V |
| R900909476 | Z2DB6VC1-4X/315 | R900902342 | Z2DB6VD2-4X/100-100V | R901395248 | ZDB6VA2-4X/315-210V | R900465884 | ZDB6VB3-4X/200 |
| R900521130 | Z2DB6VC1-4X/315V | R901335659 | Z2DB6VD2-4X/100-80V | R901132023 | ZDB6VA2-4X/315-220V | R900516958 | ZDB6VB3-4X/200V |
| R900967508 | Z2DB6VC1-4X/50 | R900422422 | Z2DB6VD2-4X/200 | R900786684 | ZDB6VA2-4X/315-225 | R900454880 | ZDB6VB3-4X/315 |
| R900554759 | Z2DB6VC1-4X/50V | R901278991 | Z2DB6VD2-4X/200-105 | R901139993 | ZDB6VA2-4X/315-250V | R900564860 | ZDB6VB3-4X/315V |
| R900425648 | Z2DB6VC2-4X/100 | R901092935 | Z2DB6VD2-4X/200-120 | R901199342 | ZDB6VA2-4X/315-280V | R900438971 | ZDB6VB3-4X/50 |
| R900559626 | Z2DB6VC2-4X/100MIL15 | R900575577 | Z2DB6VD2-4X/200-120V | R900508780 | ZDB6VA2-4X/350V | R900440160 | ZDB6VB3-4X/50V |
| R901268264 | Z2DB6VC2-4X/100P60 | R901041139 | Z2DB6VD2-4X/200-140 | R900431678 | ZDB6VA2-4X/50 | R900503765 | ZDB6VB7-4X/100V |
| R900904305 | Z2DB6VC2-4X/100P80 | R901041138 | Z2DB6VD2-4X/200-50 | R900934814 | ZDB6VA2-4X/50-10V | R900518152 | ZDB6VB7-4X/200V |
| R900431164 | Z2DB6VC2-4X/200 | R901086805 | Z2DB6VD2-4X/200-70 | R900934815 | ZDB6VA2-4X/50-15V | R900907940 | ZDB6VB7-4X/315V |
| R900442784 | Z2DB6VC2-4X/200MIL15 | R901032861 | Z2DB6VD2-4X/200-90 | R901336540 | ZDB6VA2-4X/50P20V | R900552086 | ZDB6VB7-4X/50V |
| R901196269 | Z2DB6VC2-4X/200-100 | R901195039 | Z2DB6VD2-4X/200MIL15 | R900902073 | ZDB6VA2-4X/50P45V | R900476959 | ZDB6VP.-4X/…V |
| R901043299 | Z2DB6VC2-4X/200-130 | R901394945 | Z2DB6VD2-4X/200P120V | R900428435 | ZDB6VA3-4X/100 | R900507970 | ZDB6VP1-4X/100 |
| R900978247 | Z2DB6VC2-4X/200-140 | R901321528 | Z2DB6VD2-4X/200P160 | R900433335 | ZDB6VA3-4X/100V | R900447152 | ZDB6VP1-4X/200 |
| R901427715 | Z2DB6VC2-4X/200-150V | R900422066 | Z2DB6VD2-4X/315 | R900438967 | ZDB6VA3-4X/200 | R900445935 | ZDB6VP1-4X/315 |
| R901196264 | Z2DB6VC2-4X/200-160 | R901415337 | Z2DB6VD2-4X/315-120V | R900403470 | ZDB6VA3-4X/200V | R900507459 | ZDB6VP1-4X/50 |
| R901269810 | Z2DB6VC2-4X/200-190 | R900917630 | Z2DB6VD2-4X/315-220V | R900460338 | ZDB6VA3-4X/315 | R900449008 | ZDB6VP1-4X/50V |
| R901251746 | Z2DB6VC2-4X/200-50V | R901295107 | Z2DB6VD2-4X/315-240V | R900422828 | ZDB6VA3-4X/315V | R900423274 | ZDB6VP2-4X/100 |
| R901356555 | Z2DB6VC2-4X/200P110 | R901152443 | Z2DB6VD2-4X/315-250V | R900425683 | ZDB6VA3-4X/50 | R900955817 | ZDB6VP2-4X/100MIL15 |
| R901425634 | Z2DB6VC2-4X/200V=PL | R900911457 | Z2DB6VD2-4X/315-300 | R900598663 | ZDB6VA3-4X/50V | R901187406 | ZDB6VP2-4X/100-25 |
| R901052214 | Z2DB6VC2-4X/200V=TE | R900521836 | Z2DB6VD2-4X/315MIL15 | R900538386 | ZDB6VA7-4X/100V | R901023775 | ZDB6VP2-4X/100-30 |
| R900425647 | Z2DB6VC2-4X/315 | R901367096 | Z2DB6VD2-4X/315P110 | R900528589 | ZDB6VA7-4X/200V | R901079889 | ZDB6VP2-4X/100-65 |
| R900429582 | Z2DB6VC2-4X/315MIL15 | R900715031 | Z2DB6VD2-4X/315V=LH | R901015320 | ZDB6VA7-4X/315V | R901171810 | ZDB6VP2-4X/100-70 |
| R900786648 | Z2DB6VC2-4X/315-185 | R901052215 | Z2DB6VD2-4X/315V=TE | R900527458 | ZDB6VA7-4X/50V | R901415339 | ZDB6VP2-4X/100-70V |
| R901020252 | Z2DB6VC2-4X/315-205 | R900463267 | Z2DB6VD2-4X/50 | R900472365 | ZDB6VB.-4X/…V | R900559699 | ZDB6VP2-4X/100-80V |
| R901257689 | Z2DB6VC2-4X/315-210V | R900421937 | Z2DB6VD2-4X/50V | R900967507 | ZDB6VB1-4X/100 | R901308662 | ZDB6VP2-4X/100-95V |
| R901200681 | Z2DB6VC2-4X/315-230 | R900442328 | Z2DB6VD3-4X/100 | R900598152 | ZDB6VB1-4X/100V | R901278441 | ZDB6VP2-4X/100P80V |
| R901268875 | Z2DB6VC2-4X/315-250 | R900500691 | Z2DB6VD3-4X/100V | R901035634 | ZDB6VB1-4X/100V/60 | R901294372 | ZDB6VP2-4X/100P85V |
| R900578602 | Z2DB6VC2-4X/315-250V | R900438962 | Z2DB6VD3-4X/200 | R900959754 | ZDB6VB1-4X/200 | R900747682 | ZDB6VP2-4X/100V/60 |
| R901193966 | Z2DB6VC2-4X/315-295 | R900437449 | Z2DB6VD3-4X/200V | R900518826 | ZDB6VB1-4X/200V | R901136404 | ZDB6VP2-4X/160V |
| R901427506 | Z2DB6VC2-4X/315J5 | R900599175 | Z2DB6VD3-4X/315V | R900909480 | ZDB6VB1-4X/315 | R901136849 | ZDB6VP2-4X/160V/60 |
| R901420067 | Z2DB6VC2-4X/315J5V | R900500657 | Z2DB6VD3-4X/50V | R900551788 | ZDB6VB1-4X/315V | R900428339 | ZDB6VP2-4X/200 |
| R901389339 | Z2DB6VC2-4X/315P315 | R900743351 | Z2DB6VD7-4X/100V | R900967506 | ZDB6VB1-4X/50 | R900442785 | ZDB6VP2-4X/200MIL15 |
| R901389851 | Z2DB6VC2-4X/315V/60 | R901080471 | Z2DB6VD7-4X/200V | R900580996 | ZDB6VB1-4X/50V | R900787893 | ZDB6VP2-4X/200-100 |
| R900715029 | Z2DB6VC2-4X/315V=LH | R900476960 | ZDB6VA.-4X/…V | R900431401 | ZDB6VB2-4X/100 | R901111226 | ZDB6VP2-4X/200-130V |
| R900461751 | Z2DB6VC2-4X/50 | R900527144 | ZDB6VA1-4X/100 | R900564277 | ZDB6VB2-4X/100MIL15 | R901415340 | ZDB6VP2-4X/200-140V |
| R900481501 | Z2DB6VC2-4X/50V | R900507526 | ZDB6VA1-4X/100V | R901349085 | ZDB6VB2-4X/100-30 | R900961530 | ZDB6VP2-4X/200-160V |
| R901361190 | Z2DB6VC2-4X=200V | R900426313 | ZDB6VA1-4X/200 | R901350653 | ZDB6VB2-4X/100-40 | R901241710 | ZDB6VP2-4X/200-180 |
| R901404718 | Z2DB6VC2-4X=315V | R900509893 | ZDB6VA1-4X/315 | R901351188 | ZDB6VB2-4X/100-45 | R901415341 | ZDB6VP2-4X/200-180V |
| R900439928 | Z2DB6VC3-4X/100 | R900522027 | ZDB6VA1-4X/315V | R901203499 | ZDB6VB2-4X/100-55 | R901072623 | ZDB6VP2-4X/200-200 |
| R900441459 | Z2DB6VC3-4X/100V | R900967505 | ZDB6VA1-4X/50 | R901093041 | ZDB6VB2-4X/100-60 | R901269812 | ZDB6VP2-4X/200-200V |
| R900440998 | Z2DB6VC3-4X/200 | R900583801 | ZDB6VA1-4X/50V | R901269811 | ZDB6VB2-4X/100-75V | R900922677 | ZDB6VP2-4X/200=LB |
| R900437448 | Z2DB6VC3-4X/200V | R900437441 | ZDB6VA2-4X/100 | R901394944 | ZDB6VB2-4X/100-80V | R901415343 | ZDB6VP2-4X/200P105V |
| R900428805 | Z2DB6VC3-4X/315V | R900512492 | ZDB6VA2-4X/100MIL15 | R900429509 | ZDB6VB2-4X/200 | R900972357 | ZDB6VP2-4X/200P200 |
| R901265025 | Z2DB6VC3-4X/315V/60 | R900437334 | ZDB6VA2-4X/100SO2 | R900442786 | ZDB6VB2-4X/200MIL15 | R900422075 | ZDB6VP2-4X/315 |
| R900509096 | Z2DB6VC3-4X/50V | R901143926 | ZDB6VA2-4X/100-100MIL15 | R901028565 | ZDB6VB2-4X/200-100V | R900512598 | ZDB6VP2-4X/315MIL15 |
| R900528590 | Z2DB6VC7-4X/100V | R900786652 | ZDB6VA2-4X/100-25 | R901043262 | ZDB6VB2-4X/200-140 | R900786649 | ZDB6VP2-4X/315-200 |
| R900551706 | Z2DB6VC7-4X/200V | R901234984 | ZDB6VA2-4X/100-85V | R901415338 | ZDB6VB2-4X/200-140V | R901020254 | ZDB6VP2-4X/315-205 |
R901423499 Z2DB6DC1-2X/350V
R901455381 Z2DB6DC1-2X/50
R901236511 Z2DB6DC2-2X/100-100V
R901423493 Z2DB6DC2-2X/100V
R901461267 Z2DB6DC2-2X/200
R901236489 Z2DB6DC2-2X/200-200V
R901423495 Z2DB6DC2-2X/200V
R901456424 Z2DB6DC2-2X/350
R901423498 Z2DB6DC2-2X/350J3V
R901423497 Z2DB6DC2-2X/350V
R901423492 Z2DB6DC2-2X/50V
R901236448 Z2DB6DC3-2X/100V
R901423501 Z2DB6DC3-2X/350V
R901423505 Z2DB6DD2-2X/100V
R901423506 Z2DB6DD2-2X/200V
R901423504 Z2DB6DD2-2X/50V
R901236485 Z2DB6DD3-2X/100V
R901423481 ZDB6DA2-2X/100V
R901456425 ZDB6DA2-2X/200
R901423482 ZDB6DA2-2X/200V
R901423483 ZDB6DA2-2X/350V
R901423476 ZDB6DA2-2X/50V
R901236410 ZDB6DA3-2X/100V
R901423485 ZDB6DB2-2X/100V
R901423487 ZDB6DB2-2X/200V
R901423490 ZDB6DB2-2X/350V
R901423484 ZDB6DB2-2X/50V
R901236418 ZDB6DB3-2X/100V
R901423474 ZDB6DP1-2X/350MPV
R901431558 ZDB6DP2-2X/100MPV
R901423472 ZDB6DP2-2X/100V
R901431559 ZDB6DP2-2X/200MPV
R901423473 ZDB6DP2-2X/200V
R901236653 ZDB6DP2-2X/350-315MPV
R901422002 ZDB6DP2-2X/350MPV
R901435654 ZDB6DP2-2X/350V
R901423471 ZDB6DP2-2X/50V
R901236402 ZDB6DP3-2X/100MPV
R901423475 ZDB6DP3-2X/350MPV
| R901423499 | Z2DB6DC1-2X/350V |
| R901455381 | Z2DB6DC1-2X/50 |
| R901236511 | Z2DB6DC2-2X/100-100V |
| R901423493 | Z2DB6DC2-2X/100V |
| R901461267 | Z2DB6DC2-2X/200 |
| R901236489 | Z2DB6DC2-2X/200-200V |
| R901423495 | Z2DB6DC2-2X/200V |
| R901456424 | Z2DB6DC2-2X/350 |
| R901423498 | Z2DB6DC2-2X/350J3V |
| R901423497 | Z2DB6DC2-2X/350V |
| R901423492 | Z2DB6DC2-2X/50V |
| R901236448 | Z2DB6DC3-2X/100V |
| R901423501 | Z2DB6DC3-2X/350V |
| R901423505 | Z2DB6DD2-2X/100V |
| R901423506 | Z2DB6DD2-2X/200V |
| R901423504 | Z2DB6DD2-2X/50V |
| R901236485 | Z2DB6DD3-2X/100V |
| R901423481 | ZDB6DA2-2X/100V |
| R901456425 | ZDB6DA2-2X/200 |
| R901423482 | ZDB6DA2-2X/200V |
| R901423483 | ZDB6DA2-2X/350V |
| R901423476 | ZDB6DA2-2X/50V |
| R901236410 | ZDB6DA3-2X/100V |
| R901423485 | ZDB6DB2-2X/100V |
| R901423487 | ZDB6DB2-2X/200V |
| R901423490 | ZDB6DB2-2X/350V |
| R901423484 | ZDB6DB2-2X/50V |
| R901236418 | ZDB6DB3-2X/100V |
| R901423474 | ZDB6DP1-2X/350MPV |
| R901431558 | ZDB6DP2-2X/100MPV |
| R901423472 | ZDB6DP2-2X/100V |
| R901431559 | ZDB6DP2-2X/200MPV |
| R901423473 | ZDB6DP2-2X/200V |
