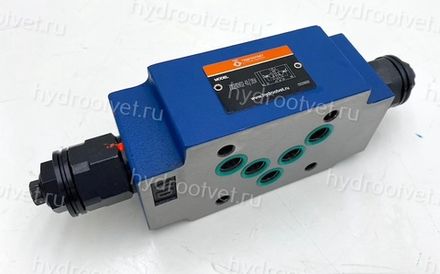

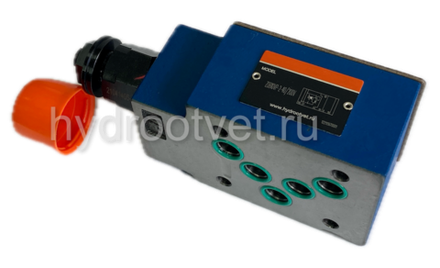

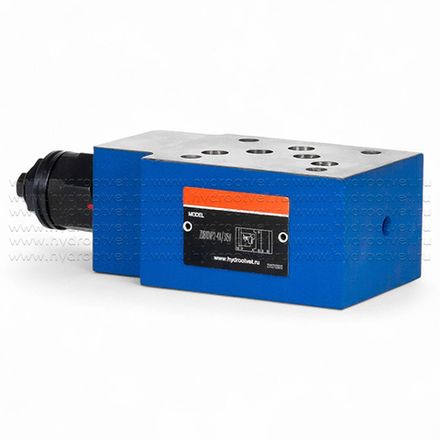

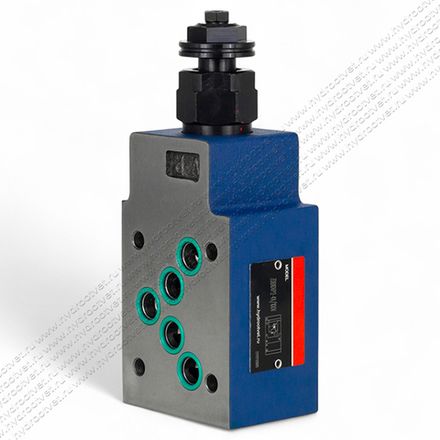

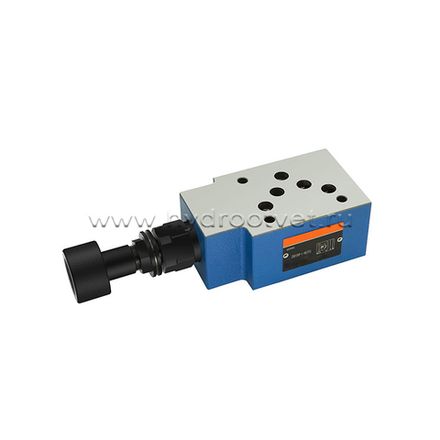

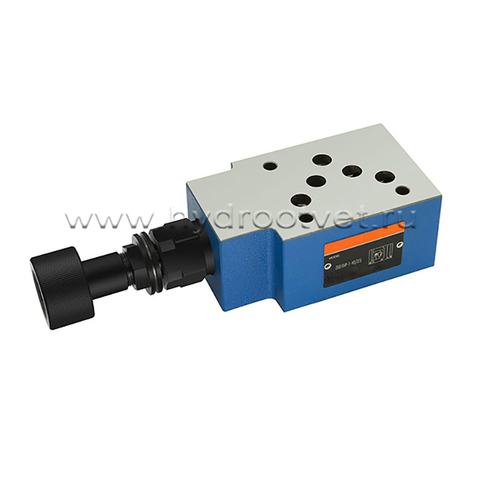

ZDB10, Z2DB10 - Предохранительный клапан Ду 10 модульного монтажа
Клапаны ZDB10, Z2DB10 являются клапанами с ручным управлением, регулирующими максимальное давление в системе. Клапан ZDB10 выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Модель ZDB10 имеет в своем составе один предохранительный клапан, а модель Z2DB10 – два предохранительный клапана, расположенных в каналах А и В. Клапаны ZDB10, Z2DB10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин
Особенности:
- для модульного монтажа
- присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP–RP 121 H
- 4 уровня давления
- 6 исполнений, по выбору
- с одним или двумя клапанами
- 2 элемента управления:
- вращающаяся рукоятка
- винт с шестигранником и колпачком
Конструкция, функционирование

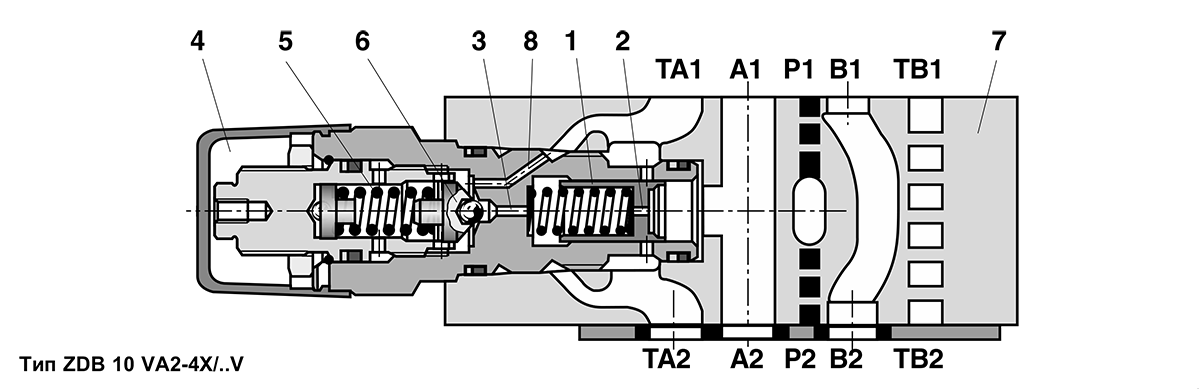

Напорные клапаны типов ZDB и Z2DB с предуправлением служат для ограничения давления в системе. Основными частями клапанов являются корпус (7), и один или два ввертных клапана. Давление срабатывания регулируется деталью (4). В исходном состоянии клапан закрыт. Давление в канале A действует на правый торец плунжера (1) и, через дроссель (2), на левый торец, а также на клапан предуправления (6). При поднятии давления в канале A выше значения, соответствующего силе пружины (5), клапан (6) открывается. Появляется поток жидкости через дроссель (2), дроссель (3), и канал (8) в канал T. Перепадом давления на дросселе (2) плунжер (1) смещается и открывает канал от A к T, чем обеспечивается поддержание давления, соответствующее регулировке пружины (5). При этом обеспечивается слив жидкости в канал T из обеих полостей с пружинами.
Особенности:
- для модульного монтажа
- присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP–RP 121 H
- 4 уровня давления
- 6 исполнений, по выбору
- с одним или двумя клапанами
- 2 элемента управления:
- вращающаяся рукоятка
- винт с шестигранником и колпачком
Конструкция, функционирование
Напорные клапаны типов ZDB и Z2DB с предуправлением служат для ограничения давления в системе. Основными частями клапанов являются корпус (7), и один или два ввертных клапана. Давление срабатывания регулируется деталью (4). В исходном состоянии клапан закрыт. Давление в канале A действует на правый торец плунжера (1) и, через дроссель (2), на левый торец, а также на клапан предуправления (6). При поднятии давления в канале A выше значения, соответствующего силе пружины (5), клапан (6) открывается. Появляется поток жидкости через дроссель (2), дроссель (3), и канал (8) в канал T. Перепадом давления на дросселе (2) плунжер (1) смещается и открывает канал от A к T, чем обеспечивается поддержание давления, соответствующее регулировке пружины (5). При этом обеспечивается слив жидкости в канал T из обеих полостей с пружинами.
Условные обозначения
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | |
| Температура рабочей жидкости °C | –20 до +80 | |
| Диапазон вязкости mm2/s | 10 до 800 | |
| Чистота рабочей жидкости | Максимально допустимая загрязненность — класс 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с b10 ³ 75. | |
| Рабочее давление bar | до 315 | |
| Диапазоны регулирования bar | до 50; до 100; до 200; до 315 | |
| Расход, max. L/min | до 100 | |
| Масса | Тип ZDB 10 kg | около 2.4 |
| Тип Z2DB 10 kg | около 2.6 | |
1. Табличка
2. Элемент регулир. "1"
3. Элемент регулир. "2"
6. Размер для установки ключа
4. Крепежные отверстия
8. Контрогайка, шестигранник 24.
9. Шестигранник 10
10. Уплотнительные R–кольца 13 x 1.6 x 2 для каналов A2, B2, P2, TA2, TB2
11. Пластина 70 x 80 x 1.5 под уплотнительные R-кольца (только для исполнений VA, VB и VP)
12. Зенковка для исполнений VC, VD и VT
13. Исполнения ZDB 10 VA и VP
14. Исполнение ZDB 10 VT
15. Шестигранник 30, момент затяжки M = 50 Nm
Крепежные болты M6 DIN 912-10.9, момент затяжки MA= 15.5 Nm, заказываются отдельно.
1. Табличка
2. Элемент регулир. "1"
3. Элемент регулир. "2"
6. Размер для установки ключа
7. Крепежные отверстия
8. Контрогайка, шестигранник 24
9. Шестигранник 10
10. Уплотнительные R–кольца 13 x 1.6 x 2 для каналов A2, B2, P2, TA2, TB2
15 Шестигранник 30, момент затяжки M = 50 Nm
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth ZDB10, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900512182 | Z2DB10VC.-4X/…V | R900449068 | Z2DB10VD3-4X/200 | R900786686 | ZDB10VB2-4X/315-150 | R900967922 | ZDB10VT1-4X/315V |
| R900967514 | Z2DB10VC1-4X/100 | R900500928 | Z2DB10VD3-4X/200V | R901268377 | ZDB10VB2-4X/315P300 | R900967530 | ZDB10VT1-4X/50 |
| R900510772 | Z2DB10VC1-4X/100V | R900587771 | Z2DB10VD3-4X/315V | R900534186 | ZDB10VB2-4X/350V | R900967528 | ZDB10VT1-4X/50V |
| R900435042 | Z2DB10VC1-4X/200 | R900580734 | Z2DB10VD7-4X/200 | R900967525 | ZDB10VB2-4X/50 | R900967533 | ZDB10VT2-4X/100 |
| R900437272 | Z2DB10VC1-4X/200V | R900772006 | Z2DB10VD7-4X/200V | R900949361 | ZDB10VB2-4X/50MIL15 | R900442704 | ZDB10VT2-4X/100V |
| R900967915 | Z2DB10VC1-4X/315 | R900786685 | Z2DB10VD7-4X/315-225 | R900580968 | ZDB10VB3-4X/100 | R900967534 | ZDB10VT2-4X/200 |
| R900599776 | Z2DB10VC1-4X/315V | R900929694 | Z2DB10VD7-4X/315-250V | R900506373 | ZDB10VB3-4X/100V | R900593768 | ZDB10VT2-4X/200V |
| R900967513 | Z2DB10VC1-4X/50 | R900583042 | Z2DB10VD7-4X/315V | R900583297 | ZDB10VB3-4X/200V | R900967924 | ZDB10VT2-4X/315 |
| R900552548 | Z2DB10VC1-4X/50V | R901061609 | Z2DB10VD7-4X100V | R900571103 | ZDB10VB3-4X/315V | R900505827 | ZDB10VT2-4X/315V |
| R900422071 | Z2DB10VC2-4X/100 | R978895588 | Z2DB10VD3-4X/315 | R900593169 | ZDB10VB3-4X/50V | R900428936 | ZDB10VT2-4X/50 |
| R901206084 | Z2DB10VC2-4X/100P70 | R900587809 | ZDB10VA.-4X/…V | R900722254 | ZDB10VB7-4X/100V | R900429149 | ZDB10VT2-4X/50V |
| R900904299 | Z2DB10VC2-4X/100P80 | R900927065 | ZDB10VA1-4X/100 | R900551707 | ZDB10VB7-4X/200V | R900587512 | ZDB10VT3-4X/100V |
| R900430550 | Z2DB10VC2-4X/200 | R901133117 | ZDB10VA1-4X/100-40V | R901335301 | ZDB10VB7-4X/315V | R900554170 | ZDB10VT3-4X/50V |
| R900955814 | Z2DB10VC2-4X/200MIL15 | R901174980 | ZDB10VA1-4X/100-90V | R901114418 | ZDB10VB7-4X/50 | R900706120 | ZDB10VT7-4X/50V |
| R901268265 | Z2DB10VC2-4X/200P180 | R900510491 | ZDB10VA1-4X/100V | R900583141 | ZDB10VP.-4X/…V | R901438997 | Z2DB10DC2-2X/100V |
| R900431828 | Z2DB10VC2-4X/315 | R900501258 | ZDB10VA1-4X/200 | R900967527 | ZDB10VP1-4X/100 | R901233033 | Z2DB10DC2-2X/200V |
| R901086782 | Z2DB10VC2-4X/315MIL15 | R900506739 | ZDB10VA1-4X/200V | R900424559 | ZDB10VP1-4X/200 | R901232960 | Z2DB10DC2-2X/350V |
| R901138594 | Z2DB10VC2-4X/315-205 | R900569824 | ZDB10VA1-4X/315 | R900471657 | ZDB10VP1-4X/200V | R901438996 | Z2DB10DC2-2X/50V |
| R901229979 | Z2DB10VC2-4X/315-250V | R900596771 | ZDB10VA1-4X/315V | R900967919 | ZDB10VP1-4X/315 | R901439551 | Z2DB10DD2-2X/100V |
| R901371287 | Z2DB10VC2-4X/315-300 | R900967520 | ZDB10VA1-4X/50 | R900402018 | ZDB10VP1-4X/315V | R901439552 | Z2DB10DD2-2X/200V |
| R901350258 | Z2DB10VC2-4X/315-300V | R900967521 | ZDB10VA1-4X/50V | R900967526 | ZDB10VP1-4X/50 | R901439554 | Z2DB10DD2-2X/350VSO350 |
| R900967515 | Z2DB10VC2-4X/50 | R900427434 | ZDB10VA2-4X/100 | R900520338 | ZDB10VP1-4X/50V | R901438998 | Z2DB10DD2-2X/50V |
| R900598834 | Z2DB10VC3-4X/100V | R900421265 | ZDB10VA2-4X/200 | R900431065 | ZDB10VP2-4X/100 | R901438987 | ZDB10DA2-2X/100V |
| R900439764 | Z2DB10VC3-4X/200 | R901025502 | ZDB10VA2-4X/200-100V | R900902076 | ZDB10VP2-4X/100P60V | R901439544 | ZDB10DA2-2X/200V |
| R900426667 | Z2DB10VC3-4X/200V | R900776766 | ZDB10VA2-4X/200-130V | R900964380 | ZDB10VP2-4X/100P70V | R901439545 | ZDB10DA2-2X/350V |
| R900583299 | Z2DB10VC3-4X/315V | R901018335 | ZDB10VA2-4X/200-140V | R901136398 | ZDB10VP2-4X/160V | R901438986 | ZDB10DA2-2X/50V |
| R900920715 | Z2DB10VC7-4X/100V | R901079890 | ZDB10VA2-4X/200-95 | R900428468 | ZDB10VP2-4X/200 | R901439546 | ZDB10DA3-2X/200V |
| R900515778 | Z2DB10VC7-4X/200V | R900430984 | ZDB10VA2-4X/315 | R900425927 | ZDB10VP2-4X/315 | R901439548 | ZDB10DB2-2X/100V |
| R900722255 | Z2DB10VC7-4X/315V | R901052771 | ZDB10VA2-4X/315-215 | R900563544 | ZDB10VP2-4X/315MIL15 | R901439549 | ZDB10DB2-2X/200V |
| R900515779 | Z2DB10VC7-4X/50V | R901310101 | ZDB10VA2-4X/315-255V | R900786688 | ZDB10VP2-4X/315-210 | R901439550 | ZDB10DB2-2X/350V |
| R900507057 | Z2DB10VD.-4X/…V | R900432106 | ZDB10VA2-4X/50 | R900786687 | ZDB10VP2-4X/315-225 | R901438992 | ZDB10DB2-2X/50V |
| R900967518 | Z2DB10VD1-4X/100 | R900969830 | ZDB10VA2-4X/50MIL15 | R901020262 | ZDB10VP2-4X/315-245 | R901441875 | ZDB10DP1-2X/350V |
| R900967519 | Z2DB10VD1-4X/200 | R900751018 | ZDB10VA2-4X/50P10V | R901370272 | ZDB10VP2-4X/315P250V | R901438982 | ZDB10DP2-2X/100V |
| R900443479 | Z2DB10VD1-4X/200V | R901154578 | ZDB10VA2-4X/50P30V | R901364367 | ZDB10VP2-4X/315P270V | R901457726 | ZDB10DP2-2X/200MP |
| R900967917 | Z2DB10VD1-4X/315 | R900906981 | ZDB10VA3-4X/100 | R900534185 | ZDB10VP2-4X/350V | R901232957 | ZDB10DP2-2X/200V |
| R900523756 | Z2DB10VD1-4X/315V | R900587577 | ZDB10VA3-4X/100V | R900440098 | ZDB10VP2-4X/50 | R901438983 | ZDB10DP2-2X/350MPV |
| R900967516 | Z2DB10VD1-4X/50 | R900449071 | ZDB10VA3-4X/200 | R900972543 | ZDB10VP2-4X/50P10V | R901232959 | ZDB10DP2-2X/350V |
| R900967517 | Z2DB10VD1-4X/50V | R900468215 | ZDB10VA3-4X/200V | R900963931 | ZDB10VP2-4X/50P25V | R901438981 | ZDB10DP2-2X/50V |
| R900425928 | Z2DB10VD2-4X/100 | R900580391 | ZDB10VA3-4X/315 | R901136397 | ZDB10VP2-4X/80V | ||
| R901039302 | Z2DB10VD2-4X/100-30 | R900589823 | ZDB10VA3-4X/315V | R900522880 | ZDB10VP3-4X/100 | ||
| R901039303 | Z2DB10VD2-4X/100-40 | R900425958 | ZDB10VA3-4X/50 | R900583303 | ZDB10VP3-4X/100V | ||
| R901039309 | Z2DB10VD2-4X/100-60 | R900507069 | ZDB10VA3-4X/50V | R901136401 | ZDB10VP3-4X/160V | ||
| R901072625 | Z2DB10VD2-4X/100-70 | R901114420 | ZDB10VA7-4X/100V | R900439335 | ZDB10VP3-4X/200 | ||
| R900433648 | Z2DB10VD2-4X/100VSO30 | R900522100 | ZDB10VA7-4X/200V | R900950503 | ZDB10VP3-4X/200-160V | ||
| R900440550 | Z2DB10VD2-4X/200 | R901032480 | ZDB10VA7-4X/315V | R900583145 | ZDB10VP3-4X/200V | ||
| R901066646 | Z2DB10VD2-4X/200-105 | R900706121 | ZDB10VA7-4X/50V | R900430129 | ZDB10VP3-4X/315 | ||
| R901041137 | Z2DB10VD2-4X/200-140 | R900517585 | ZDB10VB.-4X/…V | R900431380 | ZDB10VP3-4X/315V | ||
| R901113407 | Z2DB10VD2-4X/200-150V | R900967524 | ZDB10VB1-4X/100 | R900460358 | ZDB10VP3-4X/50 | ||
| R901072624 | Z2DB10VD2-4X/200-160 | R900565776 | ZDB10VB1-4X/100V | R900560613 | ZDB10VP3-4X/50V | ||
| R901041134 | Z2DB10VD2-4X/200-30 | R900581302 | ZDB10VB1-4X/200 | R901136399 | ZDB10VP3-4X/80V | ||
| R901041135 | Z2DB10VD2-4X/200-50 | R900595254 | ZDB10VB1-4X/200V | R900513706 | ZDB10VP7-4X/100V | ||
| R901041136 | Z2DB10VD2-4X/200-60 | R900967918 | ZDB10VB1-4X/315 | R900580733 | ZDB10VP7-4X/200 | ||
| R901131870 | Z2DB10VD2-4X/200-70 | R900910338 | ZDB10VB1-4X/315V | R900562255 | ZDB10VP7-4X/200V | ||
| R900408156 | Z2DB10VD2-4X/315 | R900967523 | ZDB10VB1-4X/50 | R900565406 | ZDB10VP7-4X/315 | ||
| R901129985 | Z2DB10VD2-4X/315-210 | R900967522 | ZDB10VB1-4X/50V | R900550125 | ZDB10VP7-4X/315V | ||
| R901052228 | Z2DB10VD2-4X/315V=TE | R900422073 | ZDB10VB2-4X/100 | R900967531 | ZDB10VT1-4X/100 | ||
| R900444618 | Z2DB10VD2-4X/50 | R901183215 | ZDB10VB2-4X/100-60 | R900594382 | ZDB10VT1-4X/100V | ||
| R900598833 | Z2DB10VD3-4X/100 | R900422261 | ZDB10VB2-4X/200 | R900967532 | ZDB10VT1-4X/200 | ||
| R900503367 | Z2DB10VD3-4X/100V | R900722475 | ZDB10VB2-4X/200-190V | R900967529 | ZDB10VT1-4X/200V | ||
