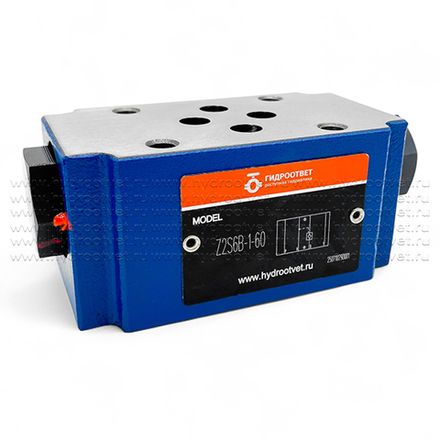

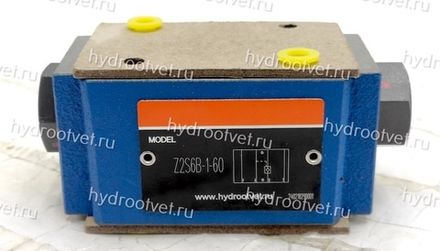

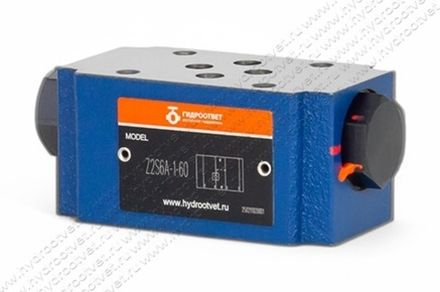

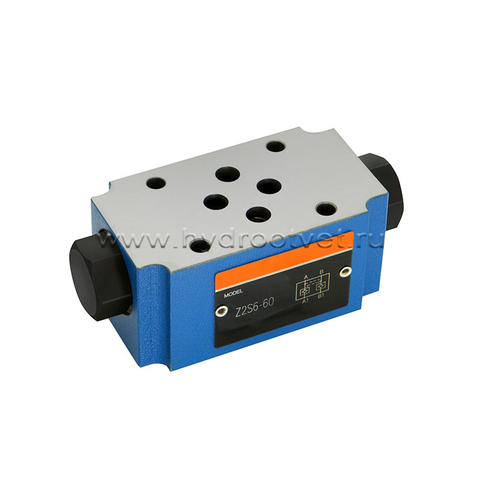

Z2S6 - Гидрозамок модульного монтажа Ду6
Гидрозамок выполнен в виде плиты для модульного монтажа по типоразмеру Ду6 (ISO 4401-03 или CETOP03). Гидрозамок Z2S6 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если нет давления в противоположном канале (А или В). Служит для исключения перемещения рабочего органа гидросистемы (гидроцилиндра, например) при отключении подачи масла. Максимальный расход до 80 л/мин. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 6X
Макс. рабочее давление 315 бар
Максимальный расход: 60 л/мин
Особенности:
- Исполнение в виде промежуточной плиты
- Присоединительные размеры по DIN 24340 Form А16
- Для запирания без утечки одного или двух присоединенных потребителей
- Для использования в вертикальных наборах

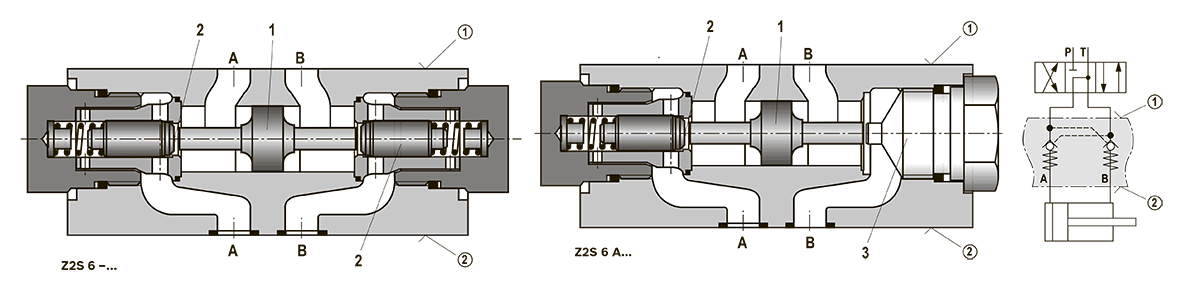

Принцип действия, вид в разрезе
Обратные клапаны типа Z2S 6 - это гидравлически открываемые обратные клапаны, исполненные в виде промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Теперь жидкость может свободно протекать от В2 к В1 и от А2 к А1. Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие к потребителю, должны соединяться с баком (см. пример схемы соединений).
Особенности:
- Исполнение в виде промежуточной плиты
- Присоединительные размеры по DIN 24340 Form А16
- Для запирания без утечки одного или двух присоединенных потребителей
- Для использования в вертикальных наборах
Принцип действия, вид в разрезе
Обратные клапаны типа Z2S 6 - это гидравлически открываемые обратные клапаны, исполненные в виде промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Теперь жидкость может свободно протекать от В2 к В1 и от А2 к А1. Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие к потребителю, должны соединяться с баком (см. пример схемы соединений).
Условные обозначения
| Рабочая жидкость 1) применяется с уплотнениями NВR и FРМ 2) применяется только с уплотнениями FРМ | Минеральное масло (HL, HLР) по DIN 51 524 1) Быстроразлаг. биологически жидк. по VDМА 24 568 1) (см. также RD 9022 1); HETG (рапсовое масло) 1); HEРG (полигликоль) 2); HEES (синтетический эфир) 2); другие жидкости - по запросу | |
| Чистота рабочей жидкости | Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NАS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации b10 ³ 75. | |
| Температурный диапазон рабочей жидкости | ос | - 30 до + 80 для уплотнений NВR |
| - 30 до + 80 для уплотнений NBR | ||
| Диапазон вязкости | мм2/с | 2,8 до 500 |
| Рабочее давление, макс. | бар | 315 |
| Расход, макс. | л/мин. | до 60 |
| Направление потока | См. условные изображения | |
| Давление открытия обратного клапана | См. характеристики | |
| Отношения площадей | А1/А2=1/3 | |
| Масса | кг | около 0,8 |
