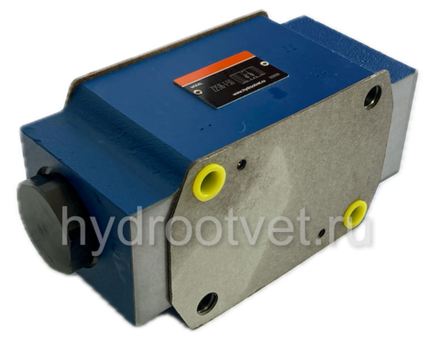

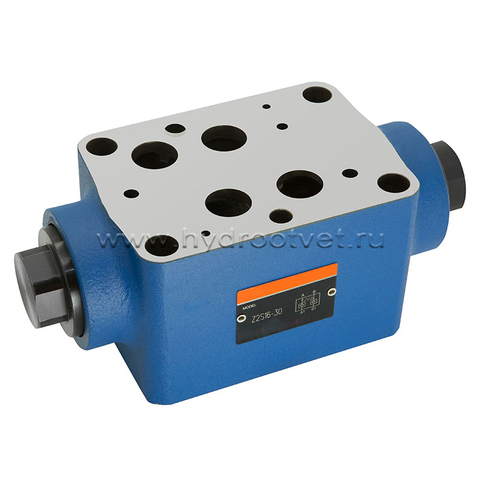

Z2S16 - Гидрозамок модульного монтажа Ду16
Гидрозамок выполнен в виде плиты для модульного монтажа по типоразмеру Ду16 (ISO 4401-07 или CETOP07). Гидрозамок Z2S16 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если нет давления в противоположном канале (А или В). Служит для исключения перемещения рабочего органа гидросистемы (гидроцилиндра, например) при отключении подачи масла. Максимальный расход до 300 л/мин. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 16
Серия изделия 5X
Макс. рабочее давление 315 бар
Максимальный расход: 300 л/мин
Особенности:
- Исполнение в виде промежуточной плиты
- Присоединительные размеры по DIN 24340 Form А16
- Для запирания без утечки одного или двух присоединенных потребителей
- Для использования в вертикальных наборах

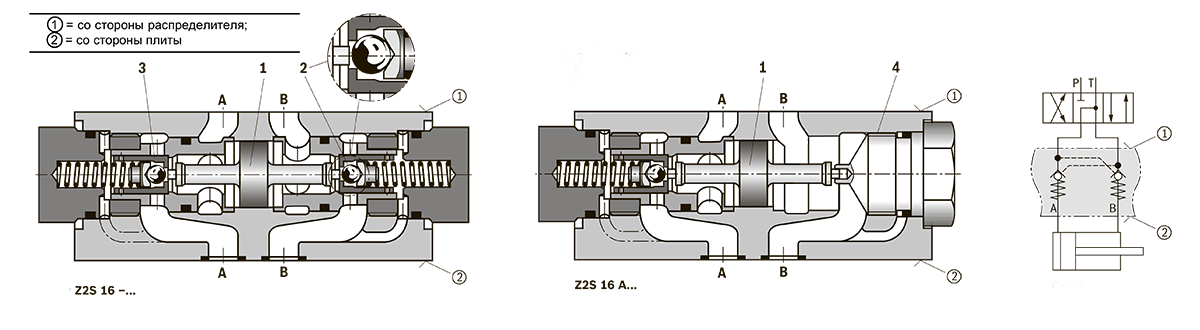

Принцип действия, вид в разрезе
Обратные клапаны типа Z2S 16 - это гидравлически открываемые обратные клапаны, исполненные в виде 5 промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие к потребителю должны соединяться с баком (см. пример схемы соединений).
Особенности:
- Исполнение в виде промежуточной плиты
- Присоединительные размеры по DIN 24340 Form А16
- Для запирания без утечки одного или двух присоединенных потребителей
- Для использования в вертикальных наборах
Принцип действия, вид в разрезе
Обратные клапаны типа Z2S 16 - это гидравлически открываемые обратные клапаны, исполненные в виде 5 промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие к потребителю должны соединяться с баком (см. пример схемы соединений).
| Рабочая жидкость | Минеральное масло (HL, HLР) по DIN 51 524 | |
| Чистота рабочей жидкости | Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NАS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации b10 ³ 75. | |
| Температурный диапазон рабочей жидкости | ос | - 30 до + 80 для уплотнений NВR |
| Диапазон вязкости | мм2/с | 2,8 до 500 |
| Рабочее давление, макс. | бар | 315 |
| Расход, макс. | л/мин. | до 300 |
| Направление потока | См. условные изображения | |
| Давление открытия обратного клапана | См. характеристики | |
| Отношения площадей | А1/А2=1/11,8; А3/А2=1/2,8 (см. разрез на стр.1) | |
| Масса | кг | около 6,5 |
сняты при n = 41 мм2/с и t = 50 °C
- Клапан с давлением открытия 3 бар, запирание без утечки в каналах А и/или В
- Фирменная табличка
- 6 сквозных отверстий для закрепления клапана
- Уплотнительное кольцо 22,53 х 2,3 х 2,62 для каналов А2, В2, Р2, Т2
- Уплотнительное кольцо 10 х 2 х 2 для каналоов Х2, У2, L2
- Штифты-фиксаторы
- Отверстия для штифтов-фиксаторов
Крепежные винты 4хМ10 DIN 912-10.9 с моментом затяжки МА=75 Нм и 2хМ6 DIN 912-10.9 МА=15,5 Нм (не входят в поставку)
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth Z2S16, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900412459 | Z2S16-1-5X/V |
| R901417166 | Z2S16-1-5X/VJ3 |
| R900401212 | Z2S16-2-5X/ |
| R900434675 | Z2S16-2-5X/V |
| R900412346 | Z2S16-3-5X/ |
| R900412893 | Z2S16-3-5X/V |
| R900442636 | Z2S16-4-5X/ |
| R900508670 | Z2S16-4-5X/V |
| R901318732 | Z2S16A1-5X/SO18 |
| R900407720 | Z2S16A1-5X/V |
| R900402493 | Z2S16A2-5X/ |
| R900427329 | Z2S16A2-5X/V |
| R900444118 | Z2S16A3-5X/ |
| R900085134 | Z2S16A3-5X/V |
| R900566082 | Z2S16A4-5X/ |
| R900446290 | Z2S16B1-5X/V |
| R900477274 | Z2S16B2-5X/ |
| R900500092 | Z2S16B2-5X/V |
| R900422295 | Z2S16B3-5X/ |
| R901168688 | Z2S16B3-5X/V |
| R900539653 | Z2S16B4-5X/ |
| R901348885 | Z2S16B4-5X/V |
| R971893714 | Z2S16-1-5X/ |
| R971893715 | Z2S16-2-5X/ |
| R971893710 | Z2S16A1-5X/ |
| R971893711 | Z2S16B1-5X/ |
| R971893712 | Z2S16B1-5X/V |
| R971893713 | Z2S16B2-5X/ |
