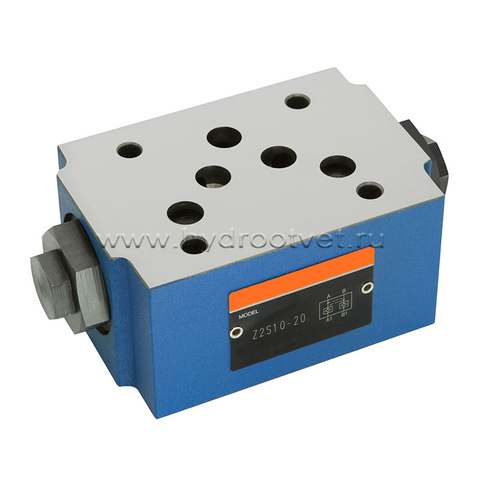

Z2S10 - Гидрозамок модульного монтажа Ду10
Гидрозамок выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Гидрозамок Z2S10 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если нет давления в противоположном канале (А или В). Служит для исключения перемещения рабочего органа гидросистемы (гидроцилиндра, например) при отключении подачи масла. Максимальный расход до 120 л/мин. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 3X
Макс. рабочее давление 315 бар
Максимальный расход: 120 л/мин
Особенности:
- Клапан в виде промежуточной плиты для использования при вертикальном расположении аппаратов
- Положение подключений согласно ISO 4401-05-04-0-05, ISO 4401-05-05-0-05 и NFPA T5.1 R2-2002 D05
- Для герметичного запирания одного или двух присоединений потребителя (по выбору)
- Различные давления открытия
- С предварительной разгрузкой от давления (стандарт)
Принцип действие и конструктивная схема

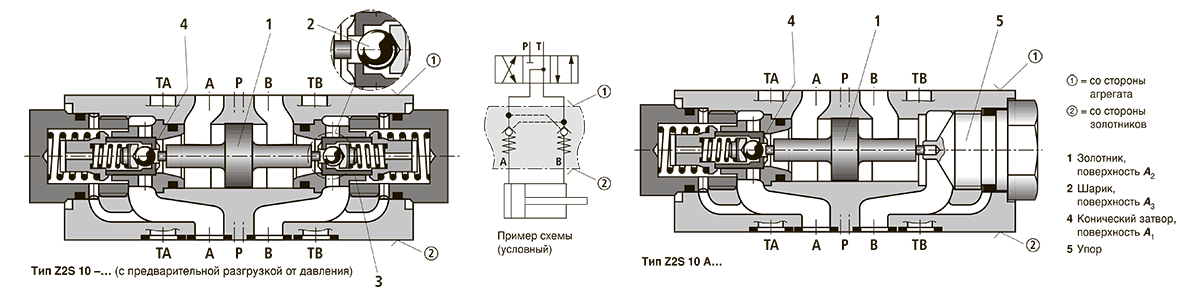

Запорный клапан типа Z2S представляет собой управляемый обратный клапан секционного исполнения. Он предназначен для герметичного запирания одного или двух присоединений потребителя даже при долгих простоях. В направлении A① к A② или B① к B② — свободный объемный расход, в обратном направлении объемный расход запирается. Если жидкость течет в клапане в направлении от A① к A②, то управляющий золотник (1) перемещается в направлении стороны B, открывает клапан со сферической посадкой (2) и толкает конический затвор (3) с седла. После этого жидкость может течь в направлении от B② к B①. Чтобы обеспечить надежное закрытие клапана со сферической посадкой (2), нужно снять гидравлическую нагрузку с управляющего золотника (1) .
Особенности:
- Клапан в виде промежуточной плиты для использования при вертикальном расположении аппаратов
- Положение подключений согласно ISO 4401-05-04-0-05, ISO 4401-05-05-0-05 и NFPA T5.1 R2-2002 D05
- Для герметичного запирания одного или двух присоединений потребителя (по выбору)
- Различные давления открытия
- С предварительной разгрузкой от давления (стандарт)
Принцип действие и конструктивная схема
Запорный клапан типа Z2S представляет собой управляемый обратный клапан секционного исполнения. Он предназначен для герметичного запирания одного или двух присоединений потребителя даже при долгих простоях. В направлении A① к A② или B① к B② — свободный объемный расход, в обратном направлении объемный расход запирается. Если жидкость течет в клапане в направлении от A① к A②, то управляющий золотник (1) перемещается в направлении стороны B, открывает клапан со сферической посадкой (2) и толкает конический затвор (3) с седла. После этого жидкость может течь в направлении от B② к B①. Чтобы обеспечить надежное закрытие клапана со сферической посадкой (2), нужно снять гидравлическую нагрузку с управляющего золотника (1) .
Условные обозначения
Общие
| Масса кг[фунт] | Прибл. 3 [6.6] |
| Положение при монтаже | Любое |
| Диапазон температуры окружающей среды °C [°F] | Oт –30 до +80 [от –22 до +176] (уплотнения из NBR) |
Гидравлические
| Макс. рабочее давление бар [фунт./кв. дюйм] | 315 [4568] | |
| Давление открытия в свободном направлении | Cм. графические характеристики на стр. 7 | |
| Макс. расход л/мин [US галлонов в минуту] | 120 [31.7] | |
| Направление объемного расхода | Cм. символы на стр. 3 | |
| Рабочая жидкость | – На минеральной основе и аналогичных углево- дородах (HL, HLP, HVLP, HVLPD, и др.) в соот- ветствии с DIN 51524. | |
| Диапазон температур рабочей жидкости °C [°F] (на рабочих присоединениях вентиля) | Oт –30 до +80 [от –22 до +176] (уплотнения из NBR). | |
| Диапазон вязкости мм2/с [SUS] | 2,8–500 [35–2320] | |
| Макс. допустимая степень загрязнения рабочей жидкости согласно классу чистоты по ISO 4406 (c) | Класс 20/18/15 | |
| Соотношения площадей | – без предварительной разгрузки от давления | A1/A2 ~ 1/3 (см. схему в разрезе на стр. 4 - 6) |
| – с предварительной разгрузкой от давления | A3/A2 ~ 1/11,5 (см. схему в разрезе на стр. 4 и 5) | |
- Заводская табличка
- Сквозной канал для крепления клапана
- Одинаковые уплотнительные кольца для присоединений A, B, P, TA и TB
- Резьбовая заглушка SW30, момент затяжки MA = 40+5 Нм
- Расположение присоединений согласно ISO 4401- 05-04-0-05, ISO 4401-05-05-0-05 и NFPA T3.5.1 R2-2002 D05; отклонение от ISO 4401 в этом Техническом паспорте: присоединение T обозначено как TA, присоедине- ние T1 как TB.
Крепежные винты клапана (не входят в поставку) 4 цилиндрических болта ISO 4762 - M6 - 10.9 4 цилиндрических болта 1/4-20 UNC
Длина крепежных винтов клапана промежуточной плиты должна выбираться в соответствии с компонентами, установленными над и под обратным клапаном. Тип винта и момент затяжки необходимо выбирать в зависимости от применения и монтажных условий.
