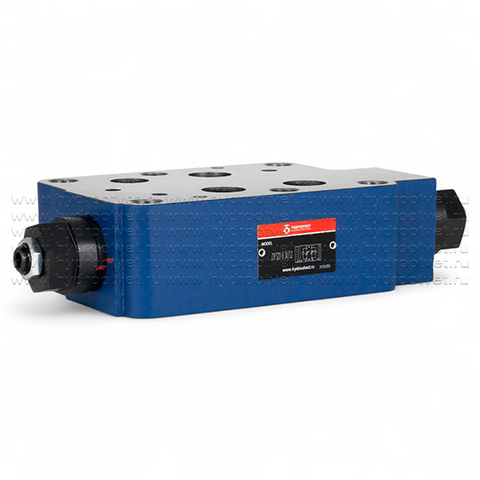

Z2FS22 - Дроссель Ду 25 модульного монтажа, сдвоенный
Дроссель Z2FS22 с условным проходом Ду 25 выполнен в виде плиты для модульного монтажа по типоразмеру Ду25 (ISO 4401-08 или CETOP08). Дроссель Z2FS22 представляет собой два дросселя с обратными клапанами, установленных в каналах А и В, и предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) в обоих направлениях движения. Клапаны Z2FS22 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 25
Серия изделия 3X
Макс. рабочее давление 315 бар
Максимальный расход: 350 л/мин
Особенности:
- Присоединительные размеры по DIN 24340 Form А, и CETOP-RP-121H
- Исполнение в виде промежуточной плиты
- Для ограничения главного или управляющего потока на двух присоединениях потребителей
- Для регулирования потока на входе или на выходе.

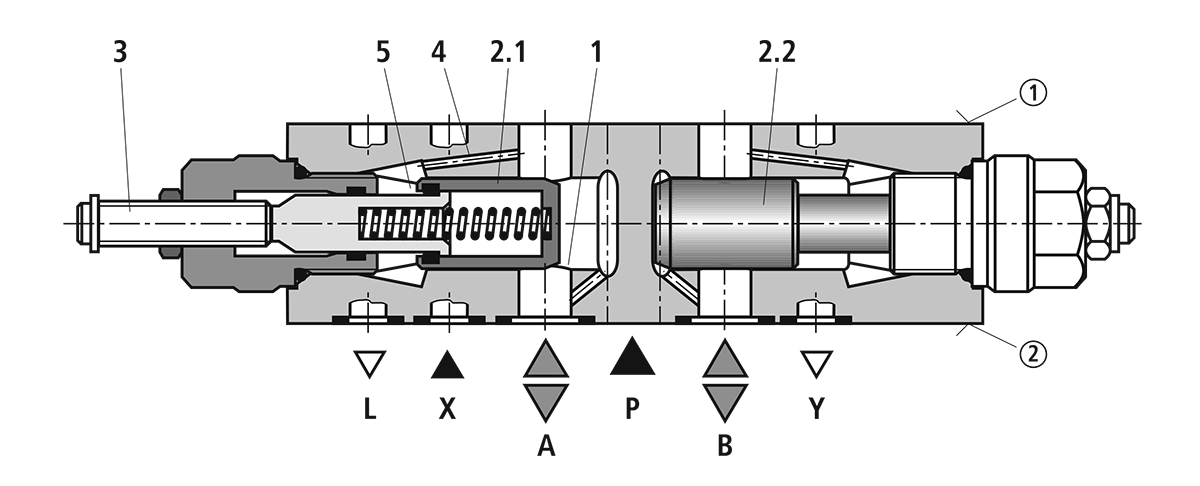

Описание принципа действия, вид в разрезе
Клапан типа Z2FS22 - сдвоенный дроссель с обратным клапаном, исполненный в виде промежуточной плиты. Он служит для ограничения главного или управляющего потока на одном или двух подключениях потребителей. Два дроссель-клапана, расположенные симметрично по отношению друг к другу ограничивают расход в одном направлении, допуская свободный слив в противо- положном направлении. При регулировании потока на входе рабочая жидкость поступает через канал А1 и место дросселирования (1), которое образуется между седлом клапана (2) и дросселирующим поршнем (3.1) к потребителю А2. Дросселирующий поршень (3.1) может регулироваться в аксиальном направлении, чем достигается регулирование дросселирующего отверстия (1). Одновременно масло, находящееся под давление поступает через отверстие (5) к поршню (6), и давление удерживает дополнительно к усилию пружины дросселирующий поршень (3.1) на позиции дросселирования. Возвращающаяся от потребителя В2 рабочая жидкость смещает дросселирующий поршень (3.2) к пружине (7) и предоставляется возможность для беспрепятственного протекания жидкости как в обратном клапане. В зависимости от монтажного положения дросселирующее действие может осуществляться либо на нагнетании, либо на сливе. Ограничение главного потока Для изменения скорости потребителя (для ограничения главного потока) сдвоенный дроссель-клапан встраивается между распределителем и присоединительной плитой.
Особенности:
- Присоединительные размеры по DIN 24340 Form А, и CETOP-RP-121H
- Исполнение в виде промежуточной плиты
- Для ограничения главного или управляющего потока на двух присоединениях потребителей
- Для регулирования потока на входе или на выходе.
Описание принципа действия, вид в разрезе
Клапан типа Z2FS22 - сдвоенный дроссель с обратным клапаном, исполненный в виде промежуточной плиты. Он служит для ограничения главного или управляющего потока на одном или двух подключениях потребителей. Два дроссель-клапана, расположенные симметрично по отношению друг к другу ограничивают расход в одном направлении, допуская свободный слив в противо- положном направлении. При регулировании потока на входе рабочая жидкость поступает через канал А1 и место дросселирования (1), которое образуется между седлом клапана (2) и дросселирующим поршнем (3.1) к потребителю А2. Дросселирующий поршень (3.1) может регулироваться в аксиальном направлении, чем достигается регулирование дросселирующего отверстия (1). Одновременно масло, находящееся под давление поступает через отверстие (5) к поршню (6), и давление удерживает дополнительно к усилию пружины дросселирующий поршень (3.1) на позиции дросселирования. Возвращающаяся от потребителя В2 рабочая жидкость смещает дросселирующий поршень (3.2) к пружине (7) и предоставляется возможность для беспрепятственного протекания жидкости как в обратном клапане. В зависимости от монтажного положения дросселирующее действие может осуществляться либо на нагнетании, либо на сливе. Ограничение главного потока Для изменения скорости потребителя (для ограничения главного потока) сдвоенный дроссель-клапан встраивается между распределителем и присоединительной плитой.
Условные обозначения
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 |
| Температурный диапазон рабочей жидкости, оC | - 30 до + 80 для уплотнений NBR |
| Диапазон вязкости, мм2/с | 2,8 до 380 |
| Чистота рабочей жидкости | Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NАS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации от b10 ³ 75. |
| Рабочее давление, бар | 315 |
| Максимально допустимый расход, л/мин. | 160 |
| Масса, кг | около 3,1 |
1 Nameplate
2 Adjustment element “8“
Spindle for adjusting the flow cross-section (hexagon
socket 6 A/F)
• Turning counter-clockwise = greater flow
• Turning clockwise = smaller flow
3 Through-bores for valve mounting
4 Identical seal rings for ports A, B, P, T
5 Identical seal rings for ports X, Y, L
6 Locating pin (included in the scope of supply)
7 Hexagon 22 A/F, tightening torque MT = 25 Nm
[18.4 ft-lbs]
8 Porting pattern to ISO 4401-08-08-0-05 and
NFPA T3.5.1 R2-D08
9.1 Plug screw for variant “B“
9.2 Plug screw for variant “A“
Valve mounting screws (separate order)
– Metric
6 hexagon socket head cap screws
ISO 4762 - M12 - 10.9-flZn-240h-L
– UNC
6 hexagon socket head cap screws 5/8-11 UNC
Note!
The length and tightening torque of valve mounting screws
must be calculated taking account of the components mounted
above and below the sandwich plate valve.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана Z2S22, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900474737 | Z2FS22-3X/S2J3 |
| R900449852 | Z2FS22-3X/S2J3V |
| R900488912 | Z2FS22-3X/SJ3 |
| R900414243 | Z2FS22-8-3X/S2SO8 |
| R900474580 | Z2FS22-8-3X/SV |
| R900072643 | Z2FS22-8-3X=S2 |
| R901287213 | Z2FS22A8-3X/S2V |
| R901339001 | Z2FS22A8-3X/SV |
| R900595835 | Z2FS22B8-3X/S |
| R901272651 | Z2FS22B8-3X/S2V |
| R901272652 | Z2FS22B8-3X/SV |
