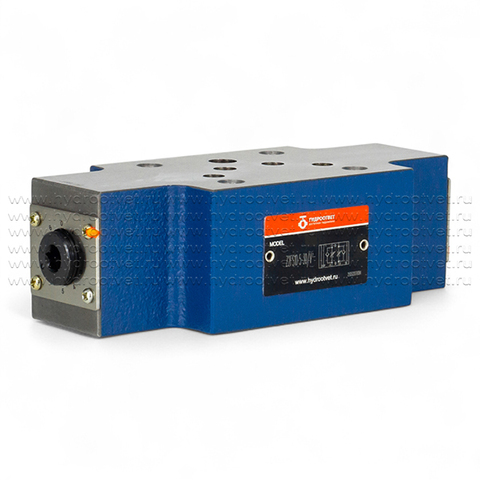

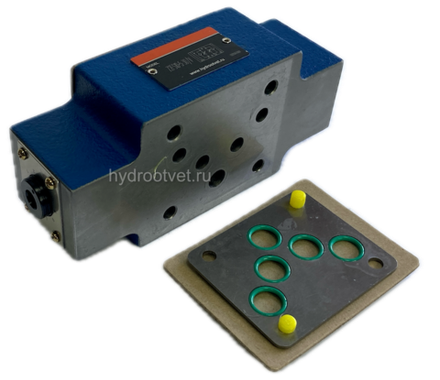

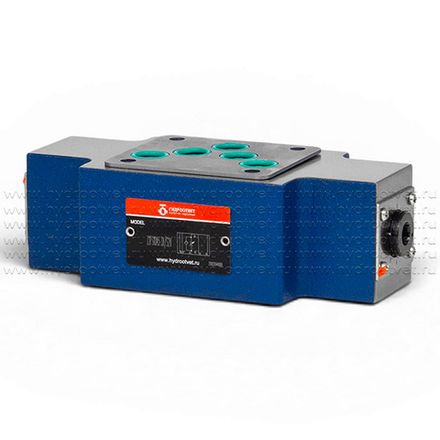

Z2FS10 - Дроссель Ду 10 модульного монтажа
Дроссель Z2FS10 с условным проходом Ду 10 выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Дроссель Z2FS10 представляет собой два дросселя с обратными клапанами, установленных в каналах А и В, (или один дроссель с обратным клапаном, установленный только в канале А или канале В) и предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) в обоих или в одном направлениях движения. Клапаны Z2FS10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 3X
Макс. рабочее давление 315 бар
Максимальный расход: 80 л/мин
Особенности:
- Присоединительные размеры по DIN 24340 Form А, и CETOP-RP-121H
- Исполнение в виде промежуточной плиты
- Для ограничения главного или управляющего потока на двух присоединениях потребителей
- Три регулировочных устройства:
- Запираемая на ключ рукоятка со шкалой;
- Шпиндель с внутренним шестгранником и шкалой;
- Рукоятка со шкалой.
- Для регулирования потока на входе или на выходе.

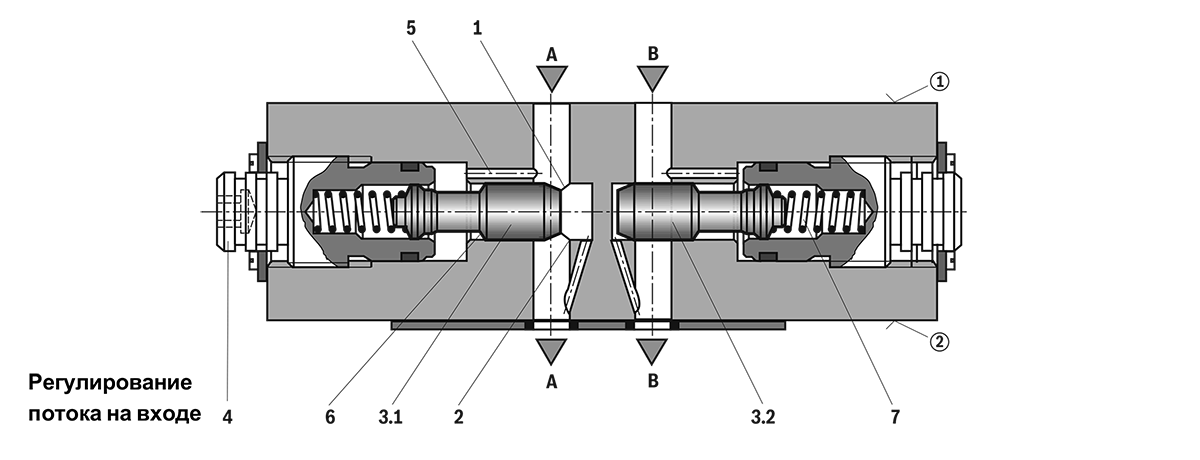

Описание принципа действия, вид в разрезе
Клапан типа Z 2 FS 10 - сдвоенный дроссель с обратным клапаном, исполненный в виде промежуточной плиты. Он служит для ограничения главного или управляющего потока на одном или двух подключениях потребителей. Два дроссель-клапана, расположенные симметрично по отношению друг к другу, ограничивают расход в одном направлении, допуская свободный слив в противоположном направлении. При регулировании потока на входе рабочая жидкость поступает через канал А1 и место дросселирования (1), которое образуется между седлом клапана (2) и дросселирующим поршнем (3.1) к потребителю А2. Дросселирующий поршень (3.1) может регулироваться в аксиальном направлении, чем достигается регулирование дросселирующего отверстия (1). Одновременно масло, находящееся под давлением, поступает через отверстие (5) к поршню (6), и давление удерживает дополнительно к усилию пружины дросселирующий поршень (3.1) на позиции дросселирования. Возвращающаяся от потребителя В2 рабочая жидкость смещает дросселирующий поршень (3.2) к пружине (7) и предоставляется возможность для беспрепятственного протекания жидкости, как в обратном клапане. В зависимости от монтажного положения дросселирующее действие может осуществляться либо на нагнетании, либо на сливе.
Ограничение главного потока
Для изменения скорости потребителя (для ограничения главного потока) сдвоенный дроссель-клапан встраивается между распределителем и присоединительной плитой.
Ограничение управляющего потока
На распределителях с предуправлением сдвоенный дроссель-клапан может применяться в качестве устройства для установки времени переключения (для ограничения управляющего потока). В таком случае его встраивают между пилотным и главным распределителем
Особенности:
- Присоединительные размеры по DIN 24340 Form А, и CETOP-RP-121H
- Исполнение в виде промежуточной плиты
- Для ограничения главного или управляющего потока на двух присоединениях потребителей
- Три регулировочных устройства:
- Запираемая на ключ рукоятка со шкалой;
- Шпиндель с внутренним шестгранником и шкалой;
- Рукоятка со шкалой.
- Для регулирования потока на входе или на выходе.
Описание принципа действия, вид в разрезе
Клапан типа Z 2 FS 10 - сдвоенный дроссель с обратным клапаном, исполненный в виде промежуточной плиты. Он служит для ограничения главного или управляющего потока на одном или двух подключениях потребителей. Два дроссель-клапана, расположенные симметрично по отношению друг к другу, ограничивают расход в одном направлении, допуская свободный слив в противоположном направлении. При регулировании потока на входе рабочая жидкость поступает через канал А1 и место дросселирования (1), которое образуется между седлом клапана (2) и дросселирующим поршнем (3.1) к потребителю А2. Дросселирующий поршень (3.1) может регулироваться в аксиальном направлении, чем достигается регулирование дросселирующего отверстия (1). Одновременно масло, находящееся под давлением, поступает через отверстие (5) к поршню (6), и давление удерживает дополнительно к усилию пружины дросселирующий поршень (3.1) на позиции дросселирования. Возвращающаяся от потребителя В2 рабочая жидкость смещает дросселирующий поршень (3.2) к пружине (7) и предоставляется возможность для беспрепятственного протекания жидкости, как в обратном клапане. В зависимости от монтажного положения дросселирующее действие может осуществляться либо на нагнетании, либо на сливе.
Ограничение главного потока
Для изменения скорости потребителя (для ограничения главного потока) сдвоенный дроссель-клапан встраивается между распределителем и присоединительной плитой.
Ограничение управляющего потока
На распределителях с предуправлением сдвоенный дроссель-клапан может применяться в качестве устройства для установки времени переключения (для ограничения управляющего потока). В таком случае его встраивают между пилотным и главным распределителем
Условные обозначения
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 |
| Температурный диапазон раб. жидкости для FPM, оC | - 20 до + 80 |
| Диапазон вязкости, мм2/с | 10 до 800 |
| Чистота рабочей жидкости | Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NАS 1638 Рекомендуется использовать фильтры с коэфф фильтрации от b10 ³ 75 |
| Рабочее давление, бар | 315 |
| Максимально допустимый расход, л/мин | 160 |
| Масса , кг | около 3,1 |
1 Name plate
2 Adjustment type "5" – spindle for changing the flow crosssection
(internal hexagon SW8)
Left rotation = higher flow
Right rotation = lower flow
3 Adjustment type "3"
4 Adjustment type "7"
5 4 through holes for valve mounting
6 Identical seal rings for ports A, B, P, TA, TB
7 R-ring plate
8 Modification from supply to discharge throttling is realized by
rotation of the device around axis "X"–"X" (only with
version "–")
9 Space required to remove the key
10 Porting pattern according to ISO 4401-05-04-0-05,
NFPA T3.5.1 R2 and ANSI B93-7D05
11 Version "J"
To adjust the valve, disassemble the slotted screw. Further
procedure see position 2 (adjustment type "5"). After setting
of the valve, assemble the slotted screw.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана Z2S10, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900989094 | Z2FS10-3-3X/ |
| R900523737 | Z2FS10-3-3X/V |
| R900989095 | Z2FS10-5-3X/ |
| R900517812 | Z2FS10-5-3X/V |
| R900051691 | Z2FS10-5-3X/V=LB |
| R901427672 | Z2FS10-5-3X=J3 |
| R900989096 | Z2FS10-7-3X/ |
| R900523926 | Z2FS10-7-3X/V |
| R900989098 | Z2FS10A3-3X/S2 |
| R900569858 | Z2FS10A3-3X/S2V |
| R900524995 | Z2FS10A3-3X/SV |
| R900989099 | Z2FS10A5-3X/S |
| R900571890 | Z2FS10A5-3X/S2 |
| R900989101 | Z2FS10A7-3X/S |
| R900989102 | Z2FS10A7-3X/S2 |
| R900032241 | Z2FS10A7-3X/S2V |
| R900526683 | Z2FS10A7-3X/SV |
| R900989103 | Z2FS10B3-3X/S |
| R900071261 | Z2FS10B3-3X/S2V |
| R900057401 | Z2FS10B3-3X/SV |
| R900989105 | Z2FS10B5-3X/S |
| R900989106 | Z2FS10B5-3X/S2 |
| R900517814 | Z2FS10B5-3X/S2V |
| R900520680 | Z2FS10B5-3X/SV |
| R900033142 | Z2FS10B7-3X/S2V |
| R900562269 | Z2FS10B7-3X/SV |
