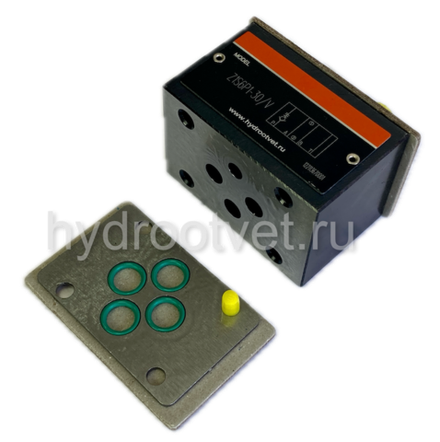

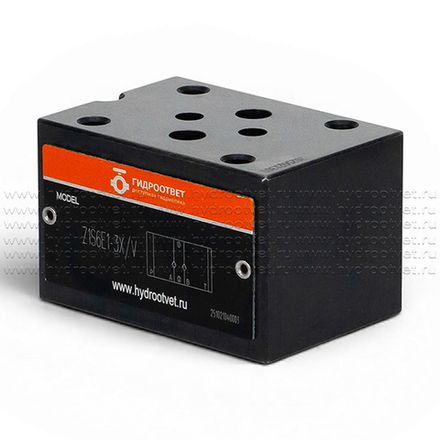

Z1S6 - Обратный клапан модульного монтажа Ду6
Обратный клапан Z1S6 запирает поток масла в одном направлении и пропускает в обратном. Обратный клапан выполнен в виде плиты для модульного монтажа по типоразмеру Ду6 (ISO 4401-03 или CETOP03). Обратный клапан применяется для решения задач гидравлической логики, например, для исключения обратного потока масла к насосу. Клапаны Z1S6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 3X
Макс. рабочее давление 315 бар
Максимальный расход: 42 л/мин
Особенности:
- Клапан в виде промежуточной плиты для применения при вертикальном расположении аппаратов в качестве проходного клапана
- Расположение каналов согласно ISO 4401-03-02-0-05 и NFPA T3.5.1 R2-2002 D03
- Pазличные функции блокировки, с одним и двумя каналами
- Oптимальная герметичность благодаря использованию плунжера
- Kоррозионностойкое покрытие по отдельному запросу
- Простое обеспечение совместимости со специальными рабочими жидкостями путем замены наружных уплотнительных колец
Принцип действия, конструктивная схема
|
Клапан типа Z1S представляет собой обратный клапаном прямого действия с конструкцией промежуточный плиты. Он служит для осуществления блокировки потока без утечек в одном направлении и для бесприпятственного тока жидкости - в другом. Ход плунжера (1) ограничивается пластмассовой втулкой (2). Встроенная пружина (3) обеспечивает движение закрытия. Если поток не идет через клапан, пружина (3) обеспечивает плунжер (1) в закрытом положении. Внимание! Во всех положениях при монтаже, когда пластмассовая втулка (2) установлена со стороны присоединительной плиты ②, запрещается использовать дополнительное уплотнительное кольцо! Со стороны клапанов ① уплотнение выполняется (как обычно) с помощью уплотнительного кольца (5), которое установлено на присоединяемом аппарате. Встроенная пластмассовая втулка (2) обеспечивает уплотнение, поэтому запрещается использовать поврежденные втулки или демонтировать их! |
 |
Особенности:
- Клапан в виде промежуточной плиты для применения при вертикальном расположении аппаратов в качестве проходного клапана
- Расположение каналов согласно ISO 4401-03-02-0-05 и NFPA T3.5.1 R2-2002 D03
- Pазличные функции блокировки, с одним и двумя каналами
- Oптимальная герметичность благодаря использованию плунжера
- Kоррозионностойкое покрытие по отдельному запросу
- Простое обеспечение совместимости со специальными рабочими жидкостями путем замены наружных уплотнительных колец
Принцип действия, конструктивная схема
|
Клапан типа Z1S представляет собой обратный клапаном прямого действия с конструкцией промежуточный плиты. Он служит для осуществления блокировки потока без утечек в одном направлении и для бесприпятственного тока жидкости - в другом. Ход плунжера (1) ограничивается пластмассовой втулкой (2). Встроенная пружина (3) обеспечивает движение закрытия. Если поток не идет через клапан, пружина (3) обеспечивает плунжер (1) в закрытом положении. Внимание! Во всех положениях при монтаже, когда пластмассовая втулка (2) установлена со стороны присоединительной плиты ②, запрещается использовать дополнительное уплотнительное кольцо! Со стороны клапанов ① уплотнение выполняется (как обычно) с помощью уплотнительного кольца (5), которое установлено на присоединяемом аппарате. Встроенная пластмассовая втулка (2) обеспечивает уплотнение, поэтому запрещается использовать поврежденные втулки или демонтировать их! |
|
Условные обозначения
Общие
| Масса, кг | прим. 0,8 |
| Положение при монтаже | Любое |
| Диапазон температуры окружающей среды, °C | от –20 до +80 |
Гидравлические
| Макс. рабочее давление бар | 350 |
| Давление открытия, бар | 0,5; 1,5; 3; 5 |
| Макс. расход, л/мин | 40 |
| Рабочая жидкость | Минеральное масло (HL, HLP) согласно DIN 51524; другие рабочие жидкости по отдельному запросу |
| Диапазон температур рабочей жидкости, °C | от –20 до +80 |
| Диапазон вязкости, мм2/с [SUS] | от 2,8 до 500 |
| Макс. допустимая степень загрязнения рабочей жидкости согласно классу чистоты по ISO 4406 (c) | Класс 20/18/15 |
 |
Крепежные винты клапана (заказываются отдельно) 4 цилиндрических винта ISO 4762 - M5 - 10.9 Длина крепежных винтов для клапана в виде промежуточной плиты (глубина ввинчивания ≥ 10 мм [0.39 дюйма] должна выбираться в соответствии с компонентами, установленными над и под ним. Тип винта и момент затяжки необходимо выбирать в зависимости от применения и монтажных условий. |
| Тип | B1 | B2 | H1 | H2 |
| Z1S 6 C…SO68 | 22 | – | 13,5 | – |
| Z1S 6 P…SO68 | 26,5 | – | 13 | – |
| Z1S 6 P…SO90 | 22 | 22 | 20 | 20 |
| Z1S 6 P…SO2 | – | 17,5 | – | 20 |
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth Z1S6, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901337456 | Z1S6B-A15-4X/V | R901441521 | Z1S6F05-4X/N |
| R901176008 | Z1S6A05-4X/N | R901176222 | Z1S6F05-4X=V |
| R901214122 | Z1S6A15-4X/V | R901299430 | Z1S6F15-4X/V |
| R901388753 | Z1S6A15-4X/V/62SO68 | R901086039 | Z1S6F30-4X/V |
| R901086073 | Z1S6A30-4X/V | R901086041 | Z1S6F50-4X/V |
| R901086075 | Z1S6A50-4X/V | R901434696 | Z1S6F50-4X/VJ3 |
| R901140893 | Z1S6AB-P05-4X/V | R901152381 | Z1S6P05-4X/N |
| R901140895 | Z1S6B-A05-4X/V | R901086600 | Z1S6P05-4X/VSO68 |
| R901441519 | Z1S6B05-4X/N | R901086602 | Z1S6P05-4X/V/60 |
| R901298613 | Z1S6B15-4X/V | R901112643 | Z1S6P05-4X/V/62 |
| R901086078 | Z1S6B30-4X/V | R901115403 | Z1S6P05-4X/V/62SO68 |
| R901086079 | Z1S6B50-4X/V | R901086669 | Z1S6P05-4X/VL |
| R901179389 | Z1S6C05-4X/N | R901219725 | Z1S6P15-4X/N |
| R901188060 | Z1S6C05-4X/VSO68 | R901104197 | Z1S6P15-4X/V |
| R901112636 | Z1S6C05-4X/V/62 | R901248016 | Z1S6P15-4X=N |
| R901086582 | Z1S6C05-4X/V=LB | R901416890 | Z1S6P30-4X/N |
| R901288124 | Z1S6C05-4X/VJ3 | R901086052 | Z1S6P30-4X/V |
| R901220126 | Z1S6C15-4X/V | R901086610 | Z1S6P30-4X/VSO68 |
| R901256969 | Z1S6C30-4X/N | R901086055 | Z1S6P50-4X/V |
| R901086086 | Z1S6C30-4X/V | R901140890 | Z1S6T-P05-4X/V |
| R901186313 | Z1S6C30-4X/VSO68 | R901312739 | Z1S6T05-4X/N |
| R901086087 | Z1S6C50-4X/V | R901416138 | Z1S6T05-4X/VSO68 |
| R901248533 | Z1S6D05-4X/N | R901107146 | Z1S6T05-4X/V/62 |
| R901253883 | Z1S6D05-4X=V | R901440909 | Z1S6T05-4X/VJ3 |
| R901248203 | Z1S6D15-4X/V | R901100004 | Z1S6T05-4X=V |
| R901465066 | Z1S6D30-4X/N | R901124305 | Z1S6T15-4X/V |
| R901086092 | Z1S6D30-4X/V | R901367091 | Z1S6T15-4X/VSO68 |
| R901086096 | Z1S6D50-4X/V | R901263879 | Z1S6T15-4X/V/62 |
| R901413595 | Z1S6E05-4X/N | R901152370 | Z1S6T30-4X/N |
| R901160944 | Z1S6E15-4X/V | R901086059 | Z1S6T30-4X/V |
| R901086018 | Z1S6E30-4X/V | R901441526 | Z1S6T50-4X/N |
| R901086032 | Z1S6E50-4X/V | R901086060 | Z1S6T50-4X/V |
