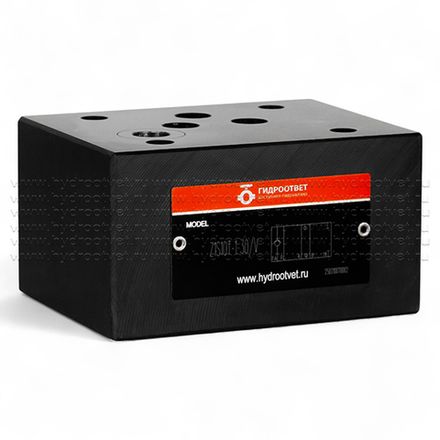

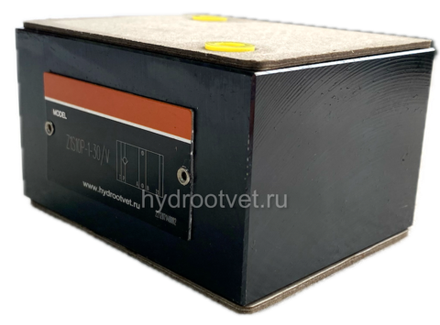

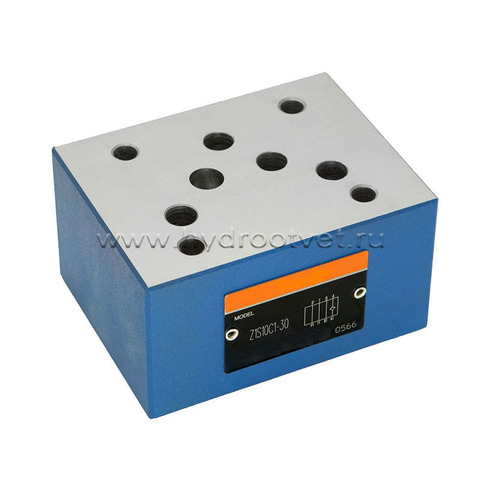

Z1S10 - Обратный клапан модульного монтажа Ду10
Обратный клапан запирает поток масла в одном направлении и пропускает в обратном. Обратный клапан выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Обратный клапан применяется для решения задач гидравлической логики, например, для исключения обратного потока масла к насосу. Клапаны Z1S10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 3X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин
Также доусупен для заказа типоразмер Ду16 с расходом до 200 л/мин.
Особенности:
- клапан модульной конструкции для вертикального наборного монтажа
- расположение отверстий по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H
- 8 вариантов расположения обратного клапана
Конструкция, принцип действия

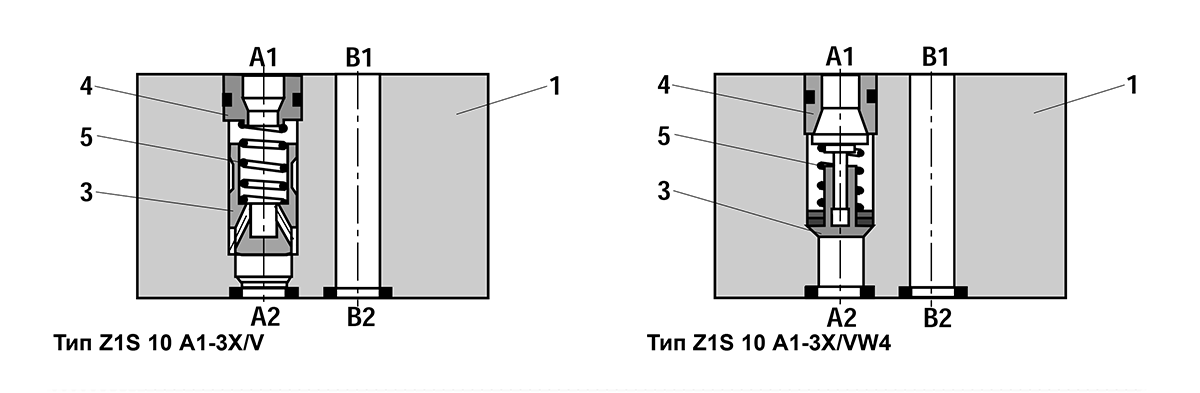

Обратный клапан прямого действия типа Z1S 10 выполнен в виде секционного элемента для наборного монтажа. Он обеспечивает герметичное запирание потока в одном направлении и свободный проход в противоположном направлении. Ход конуса (3) ограничен втулкой (4). Пружина (5) обеспечивает закрытие клапана при отсутствии потока.
Тип Z1S 10 ..-3X/V (с металлическим уплотнением)
Этот клапан имеет металлическое уплотнение между конусом (3) и корпусом (1) и применяется при давлениях свыше 100 бар и скоростях потока более 4 м/с.
Особенности:
- клапан модульной конструкции для вертикального наборного монтажа
- расположение отверстий по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H
- 8 вариантов расположения обратного клапана
Конструкция, принцип действия
Обратный клапан прямого действия типа Z1S 10 выполнен в виде секционного элемента для наборного монтажа. Он обеспечивает герметичное запирание потока в одном направлении и свободный проход в противоположном направлении. Ход конуса (3) ограничен втулкой (4). Пружина (5) обеспечивает закрытие клапана при отсутствии потока.
Тип Z1S 10 ..-3X/V (с металлическим уплотнением)
Этот клапан имеет металлическое уплотнение между конусом (3) и корпусом (1) и применяется при давлениях свыше 100 бар и скоростях потока более 4 м/с.
| Максимальное рабочее давление | бар | 315 | ||
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524; биологич.разлагаемые жидкости по VDMA 24 568 (см. также RD 90 221); HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетич. эфир); другие жидкости - по заявке | |||
| Температура рабочей жидкости | °C | – 20 до + 80 (с уплотнениями FPM) | ||
| Диапазон вязкости | мм2/с | 2,8 до 500 | ||
| Максимальный расход | л/мин | 40 | ||
| Чистота рабочей жидкости | Максимально допустимая загрязненность - класс 9 по NAS 1638 . Мы рекомендуем соответствующий фильтр с коэффициентом фильтрации b10 ³ 75. | |||
| Давление открытия | – метал.уплотнение бар | 0,5; 3; 5 | ||
| – мягкое уплотнение бар | 0,5 | |||
| Скорость потока | – метал.уплотнение м/с | > | 4 | |
| – мягкое уплотнение м/с | < | 4 | ||
| Масса | кг | 2,3 | ||
измерены при n = 41 мм2/с и t = 50 °C
- Уплотнительное кольцо 13 x 1,6 x 2
- Этот канал в исполнениях "F" и"T" заглушен.
- При исполнениях "F" и "T" клапан устанавливается в этом канале.
- Табличка
Болты для крепления в поставку не входят. M5 DIN 912-10.9 с моментом затяжки MA =15,5 Нм
