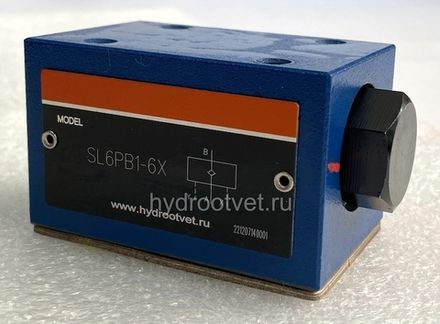

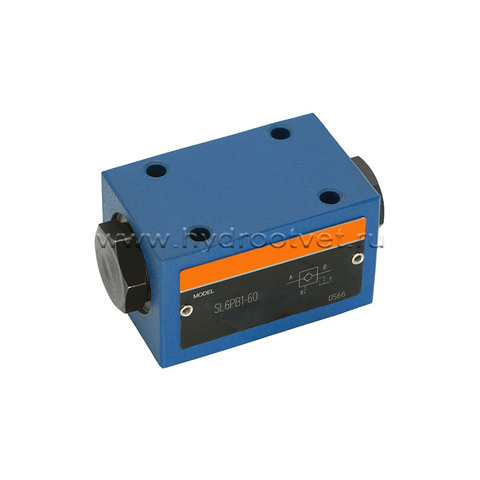

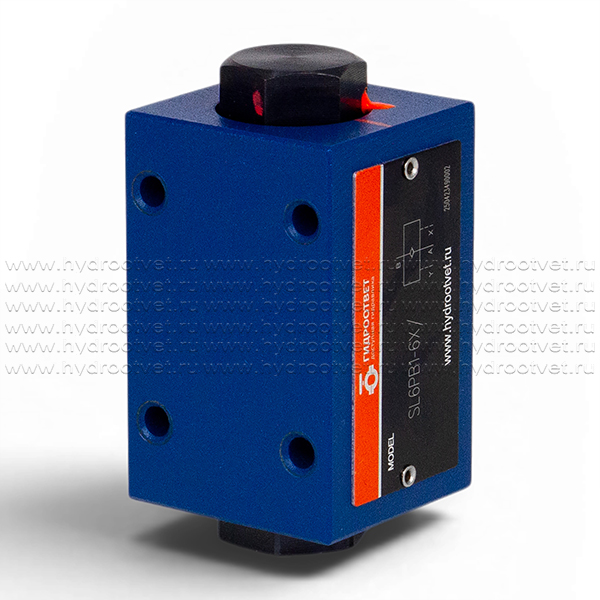

SL6, SV6 - Гидрозамок для установки на плиту Ду6
Гидрозамок модели SL6 или SV6 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если не подать сигнал по давлению в канал Х. При подаче масла в канал Х в качестве управляющего сигнала клапан открывается, реализуя тем самым функцию отпирания гидрозамка. Клапан предназначен для притычного монтажа на монтажную поверхность под установку клапанов типоразмера Ду6 (ISO4401-03 или CETOP03). Модель SL отличается наличием канала Y для сброса утечек. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 6X
Макс. рабочее давление 315 бар
Максимальный расход: 60 л/мин
Особенности:
- для установки на плите
- расположение присоединений согласно ISO 02.03.4401-0-94
- присоединительные плиты заказывается отдельно
- с внутренним или внешним отводом масла по выбору
Принцип работы и конструктивная схема

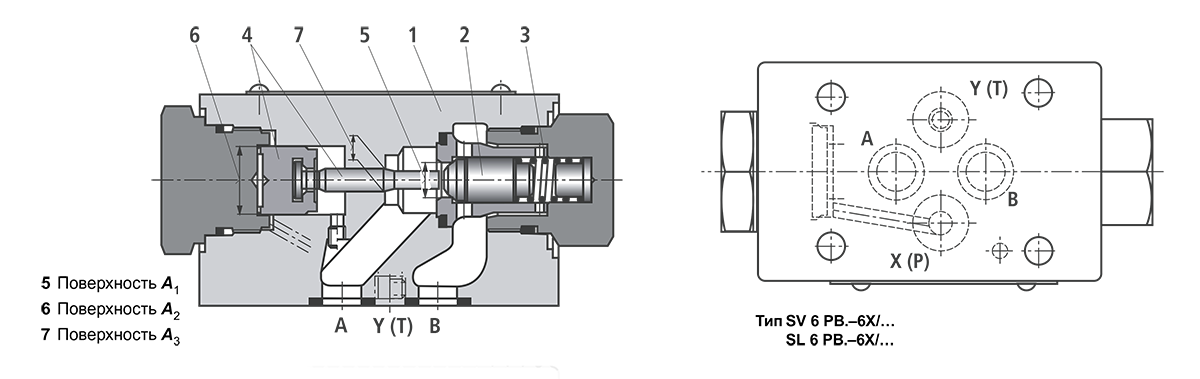

Клапаны типа SV и SL представляют собой гидравлически управляемые обратные клапаны с седельной конструкцией, которые открываются в запирающем направлении. Данные клапаны используются для запирания напорных линий, в качестве защиты от уменьшения нагрузки при разрыве трубопровода или от периодических колебаний гидравлически напряженных потребителей. В основном эти клапаны состоят из корпуса (1), конического затвора (2), прижимной пружины (3) и золотника (4).
Тип SV…
Клапан направляет свободный объемный расход от А к В, в обратном направлении конический затвор (2) вместе с пружиной прижимаются давлением системы к седлу. Вследствие подвода давления к присоединению Х золотник (4) смещается вправо. При этом конический затвор (2) выжимается из седла, и кольцевая поверхность золотника (4) соединяется с присоединением А. Теперь жидкость в клапане можeт течь также по направлению от В к А. Чтобы обеспечить надежное отпирание клапана золотником (4), необходимо определенное минимальное управляющее давление. Присоединение Y закрыто.
Тип SL...
Данные клапаны функционируют так же, как клапан типа SV. Разница заключается в том, что присоединение Y направлено наружу. При этом кольцевая поверхность золотника (4) отделена от присоединения А. Давление в присоединении А действует только на поверхность A3 (7) золотника (4).
Особенности:
- для установки на плите
- расположение присоединений согласно ISO 02.03.4401-0-94
- присоединительные плиты заказывается отдельно
- с внутренним или внешним отводом масла по выбору
Принцип работы и конструктивная схема
Клапаны типа SV и SL представляют собой гидравлически управляемые обратные клапаны с седельной конструкцией, которые открываются в запирающем направлении. Данные клапаны используются для запирания напорных линий, в качестве защиты от уменьшения нагрузки при разрыве трубопровода или от периодических колебаний гидравлически напряженных потребителей. В основном эти клапаны состоят из корпуса (1), конического затвора (2), прижимной пружины (3) и золотника (4).
Тип SV…
Клапан направляет свободный объемный расход от А к В, в обратном направлении конический затвор (2) вместе с пружиной прижимаются давлением системы к седлу. Вследствие подвода давления к присоединению Х золотник (4) смещается вправо. При этом конический затвор (2) выжимается из седла, и кольцевая поверхность золотника (4) соединяется с присоединением А. Теперь жидкость в клапане можeт течь также по направлению от В к А. Чтобы обеспечить надежное отпирание клапана золотником (4), необходимо определенное минимальное управляющее давление. Присоединение Y закрыто.
Тип SL...
Данные клапаны функционируют так же, как клапан типа SV. Разница заключается в том, что присоединение Y направлено наружу. При этом кольцевая поверхность золотника (4) отделена от присоединения А. Давление в присоединении А действует только на поверхность A3 (7) золотника (4).
1. Канал Y на клапане типа "SL" (в клапане типа "SV" данное присоединение заглушено)
2. Заводская табличка
3. Одинаковые уплотнительные кольца для каналов A, B, X, Y
4. Размер клапана с давлением открытия исполнения "1".
6. Сквозной канал для крепежных винтов клапана
7. Расположение каналов согласно ISO 4401-03-02-0-94 (с центрирующим каналом и штифтом ISO 8752-3x8-St)
8. Центрирующий штифт ISO 8752-3x8-St
Крепежные винты клапана (не входят в поставку) 4 цилиндрических болта ISO 4762 - M5 x 50 - 10.9 (при коэффициенте трения μges = 0,14); Момент затяжки MA = 8,9 Нм ± 10% (адаптируется под изменения поверхности)
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth SL6 или SV6, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901320289 | SV6PA1-6X/ |
| R901429568 | SV6PA1-6X/V |
| R901407741 | SV6PA2-6X/ |
| R900593008 | SV6PB1-6X/V |
| R900589253 | SV6PB2-6X/ |
| R900516497 | SV6PB2-6X/V |
| R900598166 | SV6PB3-6X/ |
| R900597481 | SV6PB3-6X/V |
| R900586840 | SV6PB4-6X/ |
| R900247185 | SV6PB4-6X/V |
| R901232640 | SL6PA1-6X/ |
| R901232641 | SL6PA1-6X/V |
| R901427400 | SL6PA1-6X/VJ3 |
| R901439613 | SL6PA2-6X/ |
| R901432052 | SL6PA2-6X/VJ3 |
| R901387396 | SL6PA3-6X/ |
| R901429564 | SL6PA3-6X/VJ3 |
| R900594742 | SL6PB1-6X/V |
| R901361958 | SL6PB1-6X= |
| R900590409 | SL6PB2-6X/ |
| R900523244 | SL6PB2-6X/V |
| R900590651 | SL6PB3-6X/ |
| R900567192 | SL6PB3-6X/V |
| R900597726 | SL6PB4-6X/ |
| R900934694 | SL6PB4-6X/V |
