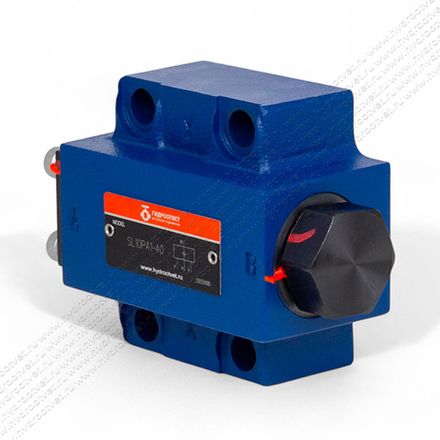

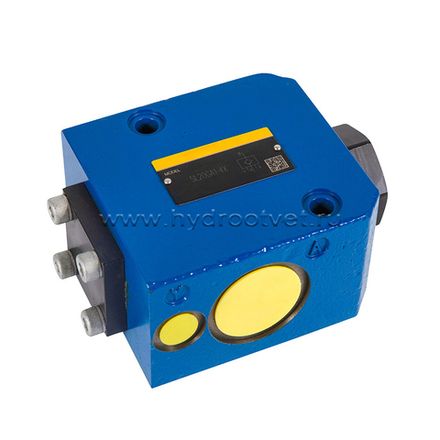

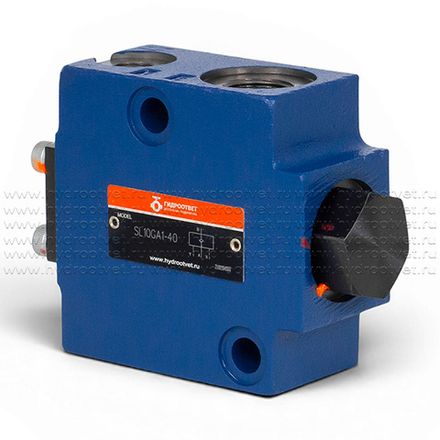

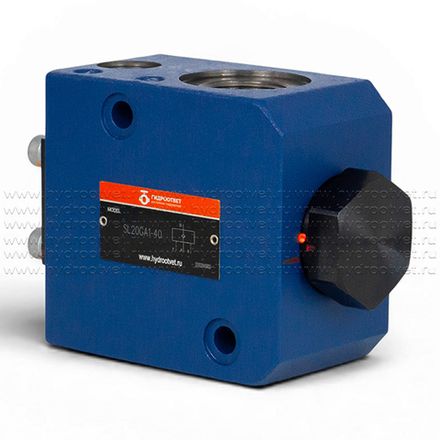

SL, SV - Гидрозамок Ду10, Ду20, Ду30
Гидрозамок модели SL или SV свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если не подать сигнал по давлению в канал Х. При подаче масла в канал Х в качестве управляющего сигнала клапан открывается, реализуя тем самым функцию отпирания гидрозамка. Клапан предназначен для притычного монтажа. Максимальный расход достигает 550 л/мин. Модель SL отличается наличием канала Y для сброса утечек. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10 - 32
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 550 л/мин
Особенности:
- стыкового присоединения, расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H,
- резьбового присоединения
- с дренажным каналом или без него
- с предварительным открытием или без него
- предварительное открытие с демпфированием для уменьшения возможных ударов
- 4 величины давления открытия
Конструкция, принцип действия
Обратные клапаны типа SV и SL имеют запорный элемент клапанного типа, который может открываться. Эти клапаны предназначены для запирания нагруженных давлением каналов в случае разрушения трубопровода или для предотвращения проседания потребителя, находящегося под нагрузкой. Основными деталями являются корпус (1), конус (2), пружина (3), поршень (4), а также, по выбору, узел предоткрытия с шариковым клапаном (5). Клапан свободно пропускает поток от А к В, в противоположном направлении конус (2) прижат к седлу силой пружины и давления и канал перекрыт. При подаче управляющего давления в канал Х поршень (4) смещается вправо и отжимает конус (2) от седла. Теперь поток может свободно протекать от В к А. Для надежного открытия клапана давление, подаваемое к поршню (4), не должно быть меньше заданного.
Тип SV..A.. и SL..A.. (с предварительным открытием, рис.1) В этом клапане выполнено дополнительно предварительное открытие. При подаче управляющего давления в канал Х поршень (4) смещается вправо и отжимает от седла шарик (5.1), после чего отжимается конус (2). Поток может свободно протекать от В к А. Клапаны с предварительным открытием более плавно открывают нагруженный давлением канал и демпфируют возможные при открытии удары.
Тип SL... (с дренажным каналом, рис. 2) Клапан этого типа работает подобно клапану типа SV. Разница заключается в наличии дренажного канала Y. При этом кольцевая поверхность поршня (4) отделена от зоны давления в канале А и давление в канале А действует только на площадь А4 (9) поршня (4).
Особенности:
- стыкового присоединения, расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H,
- резьбового присоединения
- с дренажным каналом или без него
- с предварительным открытием или без него
- предварительное открытие с демпфированием для уменьшения возможных ударов
- 4 величины давления открытия
Конструкция, принцип действия
Обратные клапаны типа SV и SL имеют запорный элемент клапанного типа, который может открываться. Эти клапаны предназначены для запирания нагруженных давлением каналов в случае разрушения трубопровода или для предотвращения проседания потребителя, находящегося под нагрузкой. Основными деталями являются корпус (1), конус (2), пружина (3), поршень (4), а также, по выбору, узел предоткрытия с шариковым клапаном (5). Клапан свободно пропускает поток от А к В, в противоположном направлении конус (2) прижат к седлу силой пружины и давления и канал перекрыт. При подаче управляющего давления в канал Х поршень (4) смещается вправо и отжимает конус (2) от седла. Теперь поток может свободно протекать от В к А. Для надежного открытия клапана давление, подаваемое к поршню (4), не должно быть меньше заданного.
Тип SV..A.. и SL..A.. (с предварительным открытием, рис.1) В этом клапане выполнено дополнительно предварительное открытие. При подаче управляющего давления в канал Х поршень (4) смещается вправо и отжимает от седла шарик (5.1), после чего отжимается конус (2). Поток может свободно протекать от В к А. Клапаны с предварительным открытием более плавно открывают нагруженный давлением канал и демпфируют возможные при открытии удары.
Тип SL... (с дренажным каналом, рис. 2) Клапан этого типа работает подобно клапану типа SV. Разница заключается в наличии дренажного канала Y. При этом кольцевая поверхность поршня (4) отделена от зоны давления в канале А и давление в канале А действует только на площадь А4 (9) поршня (4).
Общие
| Номинальный размер (NG) | 10 | 20 | 32 | |
| Масса | – стыковой монтаж, кг | 1,8 | 4,7 | 7,8 |
| – резьбовое присоединение, кг | 2,1 | 5,4 | 10 | |
| Рабочее положение | любое | |||
| Направление потока | от A к B - свободно, от B к A при отпирании | |||
Гидравлические
| Рабочее давление, макс., бар | до 315 | |||
| Давление управления, макс., бар | 5 до 315 | |||
| Объём для управл.– присоединение X, см3 | 2,5 | 10,8 | 19,27 | |
| – присоединение Y, см3 | 2,0 | 9,6 | 17,5 | |
| Площади при управл. | – площадь A1, cм2 | 1,33 | 3,46 | 5,72 |
| – площадь A2, cм2 | 0,33 | 0,7 | 1,33 | |
| – площадь A3, cм2 | 3,8 | 10,17 | 16,61 | |
| – площадь A4, cм2 | 0,79 | 1,13 | 1,54 | |
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | |||
| Температура рабочей жидкости, °C | – 30 до + 80 (с уплотнениями NBR) | |||
| Диапазон вязкости, мм2/с | 2,8 до 500 | |||
| Чистота рабочей жидкости | Максимально допустимая загрязненность - класс 9 по NAS 1638 . Мы рекомендуем соответствующий фильтр с коэффициентом фильтрации b10 ³ 75. | |||
Монтаж на плите
| Тип | NG | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | |
| 10 | 100,8 | 15,5 | 15,5 | 87,8 | 13 | 42,9 | 18,5 | 7,2 | 35,8 | – | ||
| SV | 20 | 135 | 17,7 | 47,7 | 117 | 18 | 60,3 | 27,5 | 11,1 | 49,2 | – | |
| 32 | 156,1 | 36,1 | 46,1 | 134 | 22,1 | 84,2 | 39 | 16,7 | 67,5 | – | ||
| 10 | 100,8 | 15,5 | 15,5 | 87,8 | 13 | 42,9 | 18,5 | 7,2 | 35,8 | 21,5 | ||
| SL | 20 | 135 | 17,7 | 47,7 | 117 | 18 | 60,3 | 27,5 | 11,1 | 49,2 | 39,5 | |
| 32 | 156,1 | 36,1 | 46,1 | 134 | 22,1 | 84,2 | 39 | 16,7 | 67,5 | 59,5 | ||
| Тип | NG | L11 | L12 | L13 | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 |
| 10 | 21,5 | – | 31,8 | 84 | 66,7 | 44 | 58,8 | – | 51 | 29 | 36 | |
| SV | 20 | 20,6 | – | 44,5 | 100 | 79,4 | 61 | 73 | – | 70 | 37 | 55 |
| 32 | 24,6 | 42,1 | 62,7 | 118 | 96,8 | 75 | 92,8 | – | 85 | 42,5 | 70 | |
| 10 | 21,5 | – | 31,8 | 84 | 66,7 | 44 | 58,8 | 7,9 | 51 | 29 | 36 | |
| SL | 20 | 20,6 | – | 44,5 | 100 | 79,4 | 61 | 73 | 6,4 | 70 | 37 | 55 |
| 32 | 24,6 | 42,1 | 62,7 | 118 | 96,8 | 75 | 92,8 | 3,8 | 85 | 42,5 | 70 |
- Присоединение Y у типа "SL" (в исполнении "SV" заглушено)
- Табличка
- Штифт - фиксатор
- Уплотнительное R-кольцо
Номинальный размер 10: Присоединение A и B 17,56 x 2,4 x 2,62; Присоединение X и Y 9,81 x 1,5 x 1,78
Номинальный размер 20: Присоединение A и B 28,43 x 3,4 x 3,53; Присоединение X и Y 9,81 x 1,5 x 1,78
Номинальный размер 32: Присоединение A и B 34,52 x 3,53 x 3,53; Присоединение X и Y 9,81 x 1,5 x 1,78
Клапан исполнения “1” и “2” по давлению открытия (размер L2)
Клапан исполнения “3” и “4” по давлению открытия (размер L3)
6 отверстий для крепления для типа SV/SL 30
Резьбовое присоединение
| Тип | (NG) | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | B1 | B2 | B3 | H1 | H2 |
| 10 | 100,8 | 15,5 | 15,5 | 87,8 | 13 | 56,5 | 10,5 | 33,5 | 22,5 | 17,3 | 87 | 66,7 | 33,4 | 44 | 22 | |
| SV | 20 | 133 | 17,7 | 47,7 | 115 | 18 | 74,5 | 17 | 50,5 | 36 | 27 | 105 | 79,4 | 39,7 | 68 | 34 |
| 32 | 156,1 | 35,7 | 45,7 | 134 | 22,1 | 101 | 24 | 84 | 49 | 18 | 130 | 96,8 | 48,4 | 85 | 42,5 | |
| 10 | 100,8 | 15,5 | 15,5 | 87,8 | 13 | 56,5 | 10,5 | 33,5 | 22,5 | 17,3 | 87 | 66,7 | 33,4 | 44 | 22 | |
| SL | 20 | 133 | 17,7 | 47,7 | 115 | 18 | 74,5 | 17 | 50,5 | 36 | 27 | 105 | 79,4 | 39,7 | 68 | 34 |
| 32 | 156,1 | 35,7 | 45,7 | 134 | 22,1 | 101 | 24 | 84 | 49 | 18 | 130 | 96,8 | 48,4 | 85 | 42,5 |
1. Присоединение Y у типа "SL" (в исполнении "SV" заглушено)
2. Табличка
3. Штифт - фиксатор
5. Клапан исполнения “1” и “2” по давлению открытия (размер L2)
6. Клапан исполнения “3” и “4” по давлению открытия (размер L3)
7. Сверления для крепления клапана
