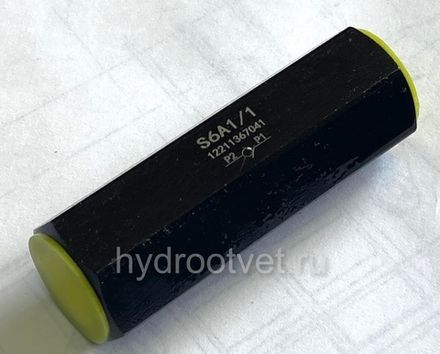

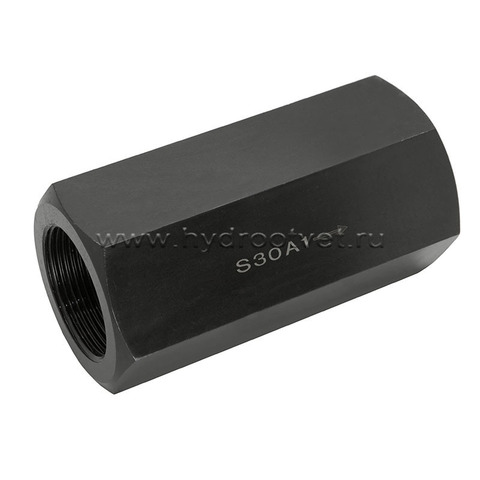

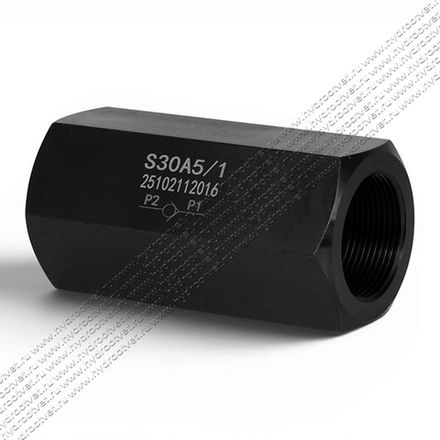

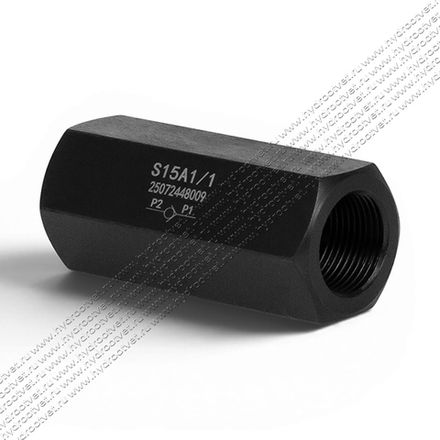

S6…S30A - Обратный клапан трубного монтажа Ду6 — Ду30 (модель S)
Обратный клапан модели S предназначен для установки непосредственно в трубопровод при помощи резьбы размерами от G1/4" до G1"1/2. Обратный клапан запирает поток масла в одном направлении и пропускает в обратном. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6 - 30
Серия изделия 1X

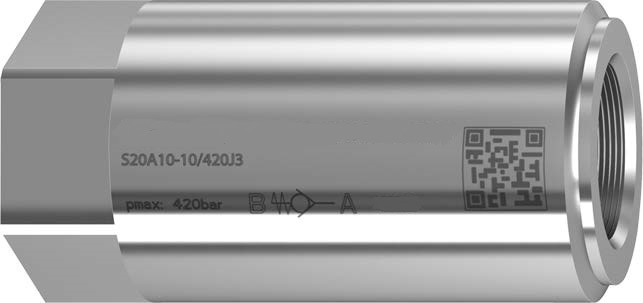

Макс. рабочее давление 450 бар (доступна новая версия клапана - с цинко-никелевым покрытием - см. рисунок ниже)
Максимальный расход: 450 л/мин
Особенности клапана S
- Для резьбового монтажа (резьбовые штуцерные соединения)
- Герметичное запирание в одном направлении
- Различные давления открытия, на выбор (см. код заказа)

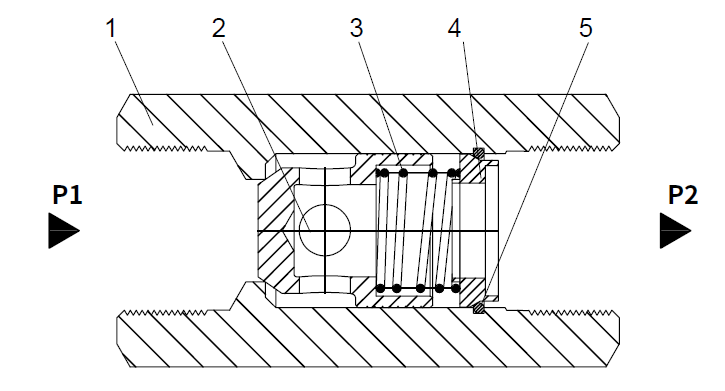

Обратный клапан S-типа предназначен для обеспечения протекания жидкости в одном направлении и закрытия без утечки в противоположном направлении. Когда масло течет через отверстие Р1, оно толкает тарелку (2) для перемещения, преодолевая пружину (3), и соединяет полости Р1 и Р2. При перетекании жидкости из P2 в P1 тарелка 2 перемещается влево и обратный клапан закрывается.
Для обратных клапанов без пружины фиксированное положение должно гарантировать, что тарелка останется в закрытом положении.
Особенности клапана S
- Для резьбового монтажа (резьбовые штуцерные соединения)
- Герметичное запирание в одном направлении
- Различные давления открытия, на выбор (см. код заказа)
Обратный клапан S-типа предназначен для обеспечения протекания жидкости в одном направлении и закрытия без утечки в противоположном направлении. Когда масло течет через отверстие Р1, оно толкает тарелку (2) для перемещения, преодолевая пружину (3), и соединяет полости Р1 и Р2. При перетекании жидкости из P2 в P1 тарелка 2 перемещается влево и обратный клапан закрывается.
Для обратных клапанов без пружины фиксированное положение должно гарантировать, что тарелка останется в закрытом положении.
Общие
| Типоразмер | 6 | 8 | 10 | 15 | 20 | 25 | 30 |
| Масса, кг | 0,1 | 0,2 | 0,3 | 0,5 | 1,0 | 2,0 | 2,5 |
Гидравлические
| Максимальное рабочее давление, бар | 315 |
| Давление открытия, бар | см. графики |
| Максимальный объемный расход | см. графики |
| Рабочая жидкость | Минеральное масло (HL, HLP) согласно DIN 51524 |
| Диапазон температур рабочей жидкости, °C | от –30 до +80 |
| Диапазон вязкости, мм2/с | от 2,8 до 500 |
| Максимально доп. степень загрязнения рабочей жидкости, класс чистоты согласно ISO 4406 (c) | класс 20/18/15 1) |
1) В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Благодаря эффективной фильтрации снижается вероятность пов- реждений и продлевается срок службы компонентов.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth S, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901454057 | S10A00-1X/450J3 | R901454073 | S20A05-1X/450J3/12 | R901454199 | S30A50-1X/420J3/12 | R900492887 | S 30 A1.0//12 |
| R901454175 | S10A00-1X/450J3/12 | R901454074 | S20A15-1X/450J3 | R901454095 | S30A80-1X/420J3 | R900415457 | S 30 A0.0//12 |
| R901454058 | S10A02-1X/450J3 | R901454186 | S20A15-1X/450J3/12 | R901454043 | S6A00-1X/450J3 | R900757887 | S 25 A8.0/ |
| R901454059 | S10A02-1X/450J3/12 | R901451714 | S20A30-1X/450J3 | R901454045 | S6A02-1X/450J3 | R900989687 | S 25 A5.0/SO66 |
| R901424189 | S10A05-1X/450J3 | R901454075 | S20A30-1X/450J3/12 | R901454046 | S6A05-1X/450J3 | R900354272 | S 25 A5.0//12 |
| R901456430 | S10A05-1X/450J3B00 | R901454076 | S20A50-1X/450J3 | R901454047 | S6A15-1X/450J3 | R901046642 | S 25 A3.0/J |
| R901454644 | S10A05-1X/450J3B08 | R901454187 | S20A50-1X/450J3/12 | R901454048 | S6A30-1X/450J3 | R900347547 | S 25 A2.0//12 |
| R901454645 | S10A05-1X/450J3B15 | R901454077 | S25A00-1X/420J3 | R901454049 | S6A50-1X/450J3 | R900420514 | S 25 A2.0/ |
| R901449002 | S10A05-1X/450J3/12 | R901454188 | S25A00-1X/420J3/12 | R901454050 | S8A00-1X/450J3 | R900431397 | S 25 A1.0/SO 68 |
| R901454060 | S10A15-1X/450J3 | R901454078 | S25A02-1X/420J3 | R901454171 | S8A00-1X/450J3/12 | R900591952 | S 25 A1.0/J |
| R901451456 | S10A15-1X/450J3/12 | R901454189 | S25A02-1X/420J3/12 | R901454051 | S8A02-1X/450J3 | R900455138 | S 25 A1.0//12 |
| R901454061 | S10A30-1X/450J3 | R901454079 | S25A05-1X/420J3 | R901454052 | S8A05-1X/450J3 | R900420510 | S 25 A0.0/ |
| R901454176 | S10A30-1X/450J3/12 | R901454190 | S25A05-1X/420J3/12 | R901454172 | S8A05-1X/450J3/12 | R900456875 | S 20 A3.0/J |
| R901454062 | S10A50-1X/450J3 | R901454080 | S25A15-1X/420J3 | R901454054 | S8A15-1X/450J3 | R900470822 | S 20 A3.0//12 |
| R901454177 | S10A50-1X/450J3/12 | R901454646 | S25A15-1X/420J3B10 | R901454173 | S8A15-1X/450J3/12 | R900353560 | S 20 A2.0//12 |
| R901454063 | S15A00-1X/450J3 | R901454191 | S25A15-1X/420J3/12 | R901454055 | S8A30-1X/450J3 | R900352898 | S 20 A1.0/SO 99 |
| R901454178 | S15A00-1X/450J3/12 | R901454081 | S25A30-1X/420J3 | R901454174 | S8A30-1X/450J3/12 | R900390434 | S 20 A1.0/SO 68 |
| R901444092 | S15A02-1X/450J3 | R901454192 | S25A30-1X/420J3/12 | R900440882 | S 8 A5.0/J | R900436645 | S 20 A1.0/J |
| R901454179 | S15A02-1X/450J3/12 | R901454083 | S25A50-1X/420J3 | R901046644 | S 8 A3.0/J | R900470782 | S 20 A1.0//12 |
| R901454065 | S15A05-1X/450J3 | R901454647 | S25A50-1X/420J3B00 | R900422887 | S 8 A2.0/ | R900343034 | S 20 A0.0//12 |
| R901454064 | S15A05-1X/450J3B00 | R901454193 | S25A50-1X/420J3/12 | R900496756 | S 8 A1.0/SO99 | R900389627 | S 15 A5.0/J |
| R901454180 | S15A05-1X/450J3/12 | R901454085 | S25A80-1X/420J3 | R900442267 | S 8 A1.0/SO 68 | R901046641 | S 15 A3.0/J |
| R901454066 | S15A15-1X/450J3 | R901454086 | S30A00-1X/420J3 | R900563454 | S 8 A1.0/J | R900434980 | S 15 A1.0/SO 68 |
| R901454182 | S15A15-1X/450J3/12 | R901454194 | S30A00-1X/420J3/12 | R900488016 | S 8 A1.0//12 | R900532993 | S 15 A1.0/J |
| R901454067 | S15A30-1X/450J3 | R901454088 | S30A02-1X/420J3 | R900422884 | S 6 A3.0/ | R900455137 | S 15 A1.0//12 |
| R901454183 | S15A30-1X/450J3/12 | R901454195 | S30A02-1X/420J3/12 | R900423421 | S 6 A2.0/ | R900478869 | S 10 A5.0/J |
| R901454069 | S15A50-1X/450J3 | R901454090 | S30A05-1X/420J3 | R900463442 | S 6 A1.0/SO99 | R900988075 | S 10 A5.0/B10 SO72 |
| R901454184 | S15A50-1X/450J3/12 | R901456599 | S30A05-1X/420J3B00 | R900532992 | S 6 A1.0/J | R900470821 | S 10 A5.0//12 |
| R901454070 | S20A00-1X/450J3 | R901461534 | S30A05-1X/420J3B10 | R900228876 | S 30 A8.0/ | R900456873 | S 10 A2.0/J |
| R901454185 | S20A00-1X/450J3/12 | R901454196 | S30A05-1X/420J3/12 | R900389649 | S 30 A5.0/J | R900474374 | S 10 A1.0/SO 99 |
| R901444093 | S20A02-1X/450J3 | R901454092 | S30A15-1X/420J3 | R901046637 | S 30 A3.0/J | R900483212 | S 10 A1.0/SO 68 |
| R901454071 | S20A02-1X/450J3/12 | R901454197 | S30A15-1X/420J3/12 | R900069041 | S 30 A2.0/J | R900463770 | S 10 A1.0/J |
| R901424190 | S20A05-1X/450J3 | R901454093 | S30A30-1X/420J3 | R900397555 | S 30 A1.0/SO99 | R900524800 | S 10 A1.0/B16 SO72 |
| R901456431 | S20A05-1X/450J3B00 | R901454198 | S30A30-1X/420J3/12 | R900483697 | S 30 A1.0/SO68 | R900497659 | S 10 A1.0//12 |
| R901451454 | S20A05-1X/450J3B15/12 | R901454094 | S30A50-1X/420J3 | R900069042 | S 30 A1.0/J |
