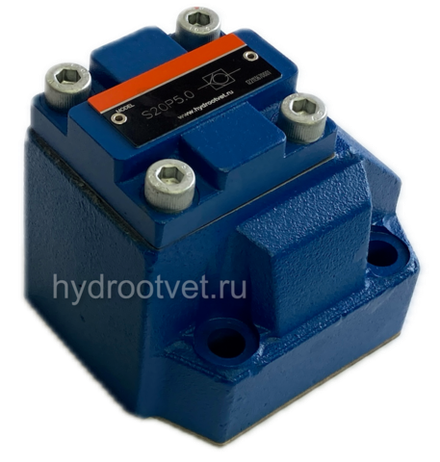

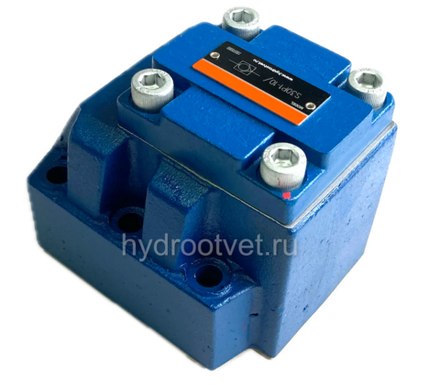

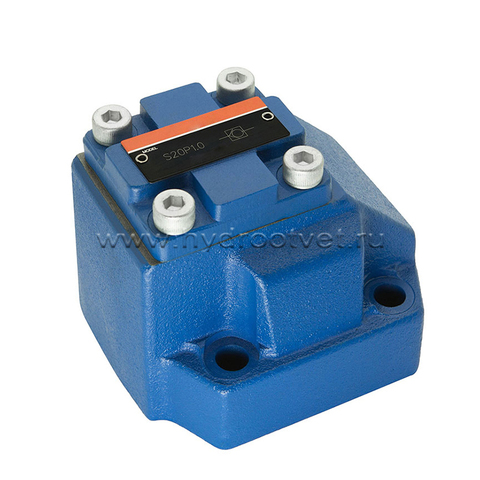

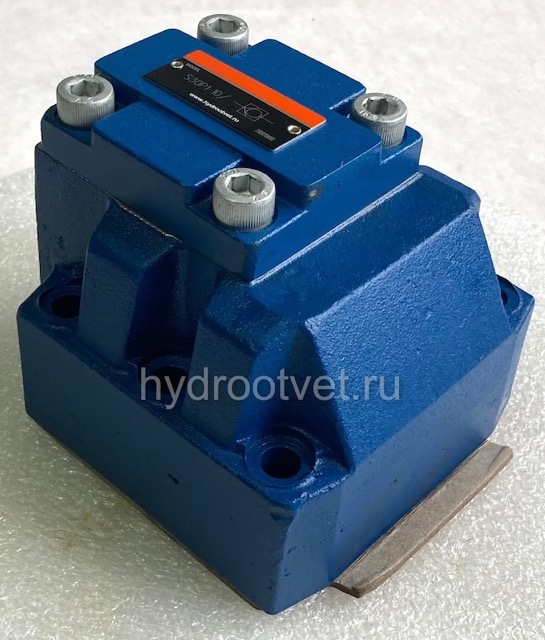

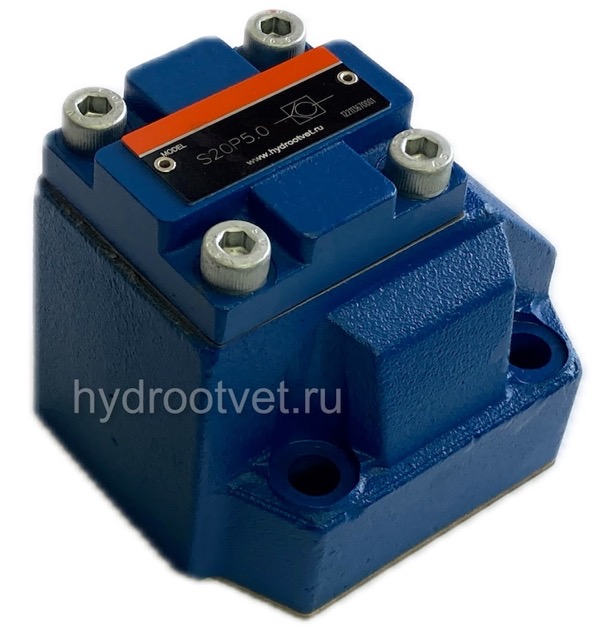

S10P, S20P, S30P – Обратный клапан для монтажа на плиту Ду10, Ду20, Ду30
Обратные клапаны S10P, S20P, S30P предназначены для притычного монтажа на плиту. Основная функция клапана - свободное пропускание потока масла в одном направлении и запирание - в обратном. Клапаны S10P, S20P, S30P производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда (Rexroth).
Типоразмер 10 - 30
Серия изделия 1X
Макс. рабочее давление 315 бар
Максимальный расход: 400 л/мин
Клапаны S10P, S20P, S30P представляют собой однолинейные обратные клапаны, разработанные в версии для стыкового монтажа на промежуточной плите. Может поставляться в одном из трёх размеров, для величин расхода до 400 л/мин и с тремя различными установленными значениями давления срабатывания.

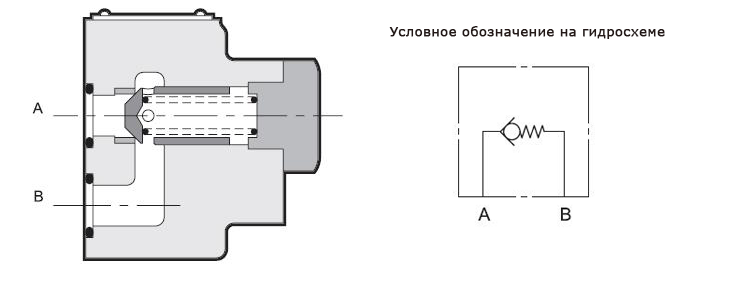

Конструкция и принцип работы
В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".
Клапаны S10P, S20P, S30P представляют собой однолинейные обратные клапаны, разработанные в версии для стыкового монтажа на промежуточной плите. Может поставляться в одном из трёх размеров, для величин расхода до 400 л/мин и с тремя различными установленными значениями давления срабатывания.
Конструкция и принцип работы
В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".
Крепежные винты:
Клапан S10P (размеры даны в мм) – 4 винта М10х40-10.9
Клапан S20P (размеры даны в мм) – 4 винта М10х50-10.9
Клапан S30P (размеры даны в мм) – 6 винтов М10х70-10.9
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth S10P, S20P, S30P, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
