Rexroth - аналоги фильтроэлементов

Фильтроэлементы Rexroth служат для фильтрации рабочих жидкостей гидравлических систем, смазочных материалов, жидкостей промышленного назначения и газов. Фактический процесс фильтрации происходит в фильтрующем элементе, центральном компоненте промышленного фильтра. Наряду с фильтрующим материалом важными параметрами фильтра являются удерживающая способность, грязеёмкость, и потеря давления.

Конфигурация фильтрующего материала PWR... 5-го поколения состоит из 3 фильтрующих слоев стекловолокна и применяемого в серийном исполнении электропроводящего (антистатического) нетканого материала.

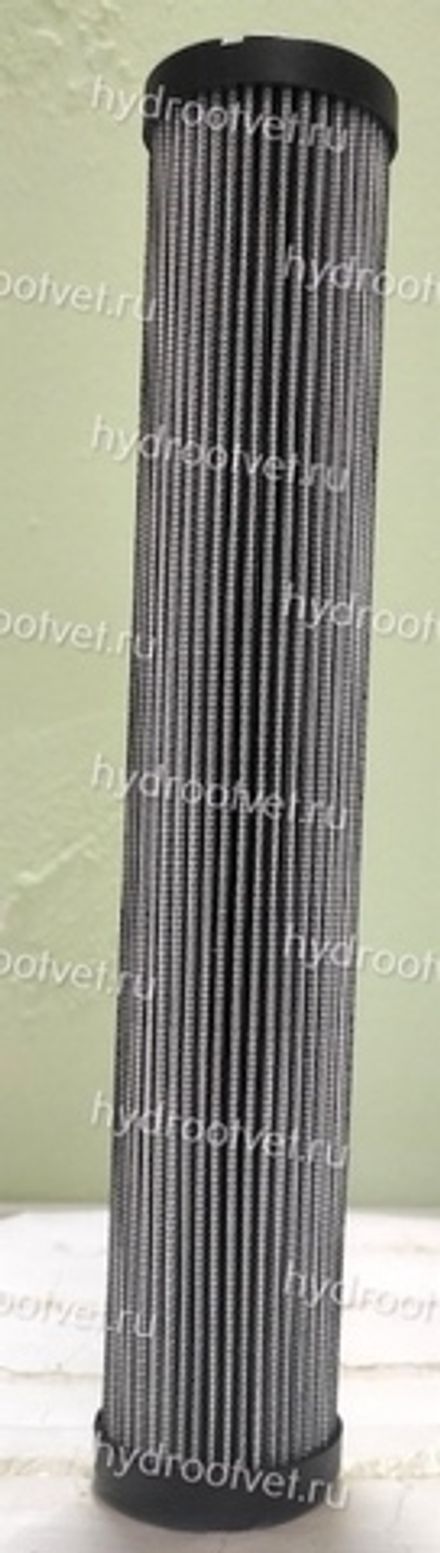

Фильтроэлементы 1.; 2. и 20.

Фильтроэлемент состоит из комбинации фильтрующих слоев (3), имеющих звездчатую гофрированную поверхность фильтрующих материалов. Фильтрующие слои расположены на перфорированной опорной трубке (2). У фильтроэлемента 20. фильтрующие слои снаружи дополнительно защищены также перфорированной защитной сеткой (4). Фильтроэлемент в продольном направлении герметизирован двухкомпонентным клеящим материалом. Опорная трубка и фильтрующие слои имеют с каждой стороны торцевые крышки (1). Защитная сетка обеспечивает непрерывный поток жидкости вокруг фильтрующего элемента, а также служит защитой от механических повреждений. Герметизация фильтроэлемента относительно корпуса фильтра выполнена с применением одного или двух уплотнений.

Серии 2.0058 и 2.0059 можно выбрать с опциональным байпасным клапаном, который расположен на днище фильтроэлемента. Направление потока — снаружи внутрь.

Все фильтроэлементы 1. и 2. стандартного исполнения фирмы Rexroth состоят из компонентов, не содержащих в своем составе цинк, для предотвращения образования цинкового мыльного раствора, в частности, при применении с водосодержащими жидкостями (HFA/HFC) и синтетическими маслами. Благодаря применению фильтроэлементов без цинка предотвращается ранняя "блокировка элемента" и значительно увеличивается срок его службы. Таким образом становится возможным универсальное применение фильтроэлементов Rexroth для стандартных рабочих жидкостей и смазочных материалов.

Фильтроэлементы 4. и 7.

Фильтроэлементы состоят из комбинации фильтрующих материалов (3), имеющих звездчатую гофрированную поверхность, которые располагаются на перфорированной опорной трубке (2). Фильтроэлемент в продольном направлении герметизирован двухкомпонентным клеящим материалом, а опорная трубка и фильтрующие слои имеют торцевые крышки (1). Герметизация фильтроэлемента относительно корпуса фильтра выполнена с применением одного или двух уплотнений.

Направление потока — снаружи внутрь. При применении фильтроэлемента совместно с HFA/HFC и синтетическими маслами он должен быть изготовлен из нержавеющей стали.

Фильтроэлементы 6.

Фильтроэлементы состоят из комбинации фильтрующих материалов, имеющих звездчатую гофрированную поверхность, которые находятся внутри перфорированной опорной трубки. Фильтроэлемент в продольном направлении герметизирован двухкомпонентным клеящим материалом, а опорная трубка и фильтрующие слои имеют торцевые крышки. Уплотнение фильтроэлемента является частью корпуса фильтра.

Направление потока — изнутри наружу.

При применении фильтроэлемента совместно с HFA/HFC и синтетическими маслами он должен быть изготовлен из нержавеющей стали.

Конструкция фильтроэлемента без содержания цинка

Все фильтроэлементы типов 9. и 10., упомянутые в этом техническом паспорте, состоят из компонентов без содержания цинка, чтобы предотвратить образование цинкового мыла, в частности при использовании с водосодержащими жидкостями (HFA/HFC) и синтетическими маслами. Кроме того, многочисленные изготовители строительной и сельскохозяйственной техники, работающей на биоразлагаемых гидравлических маслах с высокой скоростью расщепления, предписывают применение элементов оборудования без содержания цинка. При использовании упомянутых выше жидкостей исполнение без цинка предотвращает преждевременную блокировку фильтрующего элемента. Это делает возможным универсальное применение фильтроэлементов Rexroth для рабочих жидкостей и смазочных материалов.
