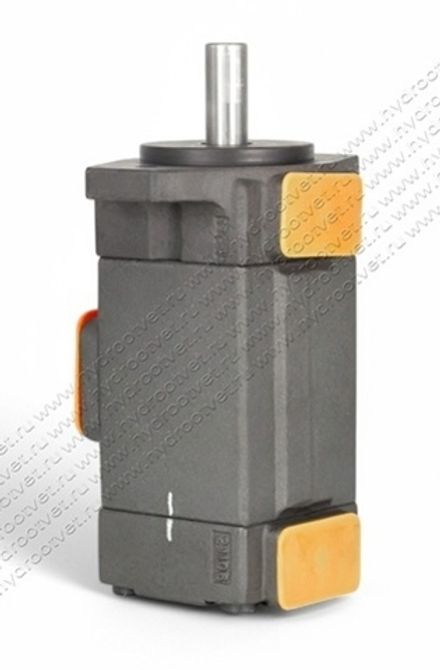

НПл16 двухпоточный - Пластинчатый нерегулируемый насос PV2R (аналог НПл*-*16) сдвоенный

Вы всегда сможете сориентировать расположение канала всасывания самостоятельно, открутив четыре винта на задней крышке насоса, и провернув всасывающий канал в нужное положение относительно напорного.

 Рабочее давление максимально, бар

Габарит 1+1

Габарит 2+2

Эксплуатация насосов должна производиться квалифицированным персоналом в соответствии с требованиями ГОСТ Р 52543-2006 и требованиями данного руководства по эксплуатации.
Перед пуском необходимо проверить надежность крепления насоса и трубопроводов.
Основные требования безопасности приводятся в руководстве по эксплуатации (паспорте) на оборудование, на которое устанавливается насос.
Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается.
Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса.
Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса.
Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна.
Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу, исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть 0,08 …0,12 МПа.
На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Перед первым пуском в насос заливается рабочая жидкость и вывертывается винт предохранительного клапана до нулевой настройки.
Гидросистема должна обеспечивать предохранение полного слива рабочей жидкости из насоса после его остановки.
Надежная работа насоса может быть обеспечена только при использовании чистого минерального масла с кинематической вязкостью от 25 до 213 мм2/с. Номинальная тонкость фильтрации 25 мкм.
Замену рабочей жидкости следует производить при ее загрязнении механическими примесями и при изменении вязкости.
Перед заливкой рабочей жидкости бак следует тщательно промыть. Заливку рабочей жидкости в бак производить только через фильтр.
Во время работы насоса необходимо следить за показаниями приборов. Резкие колебания стрелок приборов, а также шум и вибрация характеризуют ненормальную работу насоса. В этом случае остановить насос и устранить неисправность.
Запрещается устранять неполадки во время работы насоса.
Для поддержания насоса в постоянной готовности к работе с обеспечением требуемых параметров и технических характеристик должно проводится своевременное техническое обслуживание.
Насос неремонтопригоден и при выходе из строя заменяется на новый.
Отказом считается любое нарушение работоспособности насоса, для устранения которого требуется разборка. Замена уплотнений не считается отказом.
Ненормальную работу насоса характеризуют резкие колебания стрелок приборов, а также шум и вибрация.
Предельное состояние насоса характеризуется уменьшением коэффициента подачи на 15%.

СВЕДЕНИЯ О КВАЛИФИКАЦИИ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

К монтажу и эксплуатации насоса допускаются только квалифицированные механики и слесари, знающие конструкцию насоса, обладающие опытом по обслуживанию, ремонту и проверке насосов и ознакомленные с руководством по эксплуатации, сдавшие экзамен на право монтажа и обслуживания насосов. Подготовка, проверка знаний и аттестация отдельных категорий работников и специалистов проводятся в соответствии со специальными требованиями, установленными в нормативных документах Ростехнадзором России. Перед допуском к работе на объекте обслуживающий персонал должен проходить инструктаж по безопасности и стажировку на рабочем месте.

Таблица взаимозаменяемости двухпоточных насосов НПл 16
