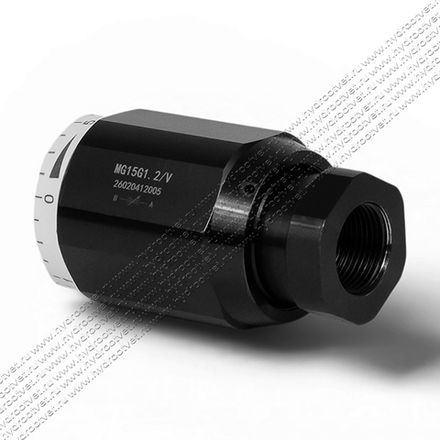

MG, MK - Дроссель трубного монтажа Ду6 - Ду32

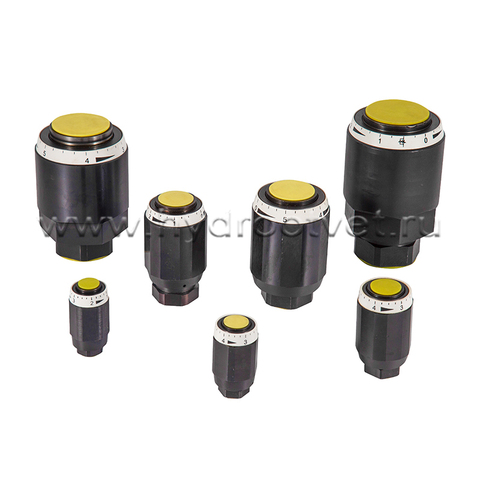

Дроссель трубного монтажа MG, MK с условным проходом Ду6 - Ду32 предназначен для установки непосредственно в трубопровод при помощи резьбы размерами от G1/4" до G1"1/2. Дроссель MG выполнен без обратного клапана и регулирует поток в обоих направлениях, дроссель MK имеет встроенный обратный клапан и поэтому регулирует расход только в одном направлении. Дроссели MG, MK служат для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например). Клапаны MG, MK производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6 - 30
Серия изделия 1,2X
Макс. рабочее давление 315 бар
Максимальный расход: 400 л/мин
Особенности клапана MK/MG
– Для непосредственной установки в трубопроводы.
– Зависит от давления и вязкости.
Принцип действия дросселей MG и MK
Клапаны типов MG и MK — это дроссельные клапаны и дроссели с обратным клапаном, которые зависят от давления и вязкости.

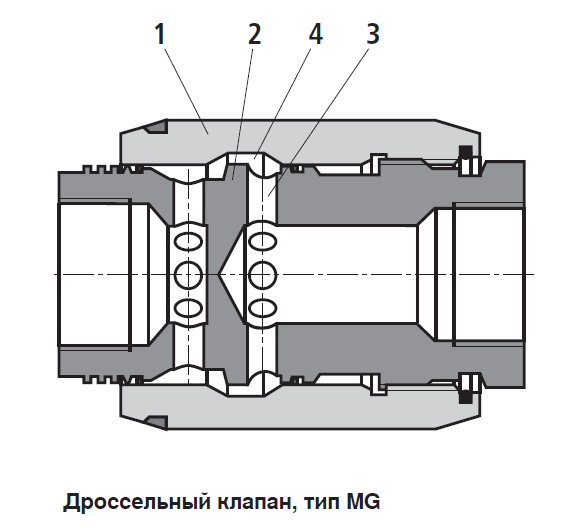

Тип MG (дроссельный клапан)
Дросселирование осуществляется в обоих направлениях потока. Через боковые отверстия (3) рабочая жидкость попадает в дросселирующий элемент (4). Этот элемент образуется между корпусом (2) и регулируемой втулкой (1). Путем поворота втулки (1) можно плавно регулировать поперечное сечение дросселирующего элемента (4).
Тип MK (дроссель с обратным клапаном)
При протекании жидкости сквозь клапан в направлении дросселя пружина (6) и рабочая жидкость прижимают конический затвор (5) к седлу и блокируют соединение. Через боковые отверстия (3) рабочая жидкость попадает в дросселирующий элемент (4), который образуется между корпусом (2) и регулируемой втулкой (1). В обратном направлении давление действует на торцевую поверхность конического затвора (5), приподнимает затвор из седла и создает свободное пространство для объемного потока. Рабочая жидкость протекает через клапан без дросселирования. При этом одновременное прохождение определенного количества рабочей жидкости через кольцевой зазор дает желаемый эффект самоочищения.
Особенности клапана MK/MG
– Для непосредственной установки в трубопроводы.
– Зависит от давления и вязкости.
Принцип действия дросселей MG и MK
Клапаны типов MG и MK — это дроссельные клапаны и дроссели с обратным клапаном, которые зависят от давления и вязкости.
Тип MG (дроссельный клапан)
Дросселирование осуществляется в обоих направлениях потока. Через боковые отверстия (3) рабочая жидкость попадает в дросселирующий элемент (4). Этот элемент образуется между корпусом (2) и регулируемой втулкой (1). Путем поворота втулки (1) можно плавно регулировать поперечное сечение дросселирующего элемента (4).
Тип MK (дроссель с обратным клапаном)
При протекании жидкости сквозь клапан в направлении дросселя пружина (6) и рабочая жидкость прижимают конический затвор (5) к седлу и блокируют соединение. Через боковые отверстия (3) рабочая жидкость попадает в дросселирующий элемент (4), который образуется между корпусом (2) и регулируемой втулкой (1). В обратном направлении давление действует на торцевую поверхность конического затвора (5), приподнимает затвор из седла и создает свободное пространство для объемного потока. Рабочая жидкость протекает через клапан без дросселирования. При этом одновременное прохождение определенного количества рабочей жидкости через кольцевой зазор дает желаемый эффект самоочищения.
| Макс. рабочее давление бар | 315 | ||||||
| Давление открытия для типа MK бар | 0,5 | ||||||
| Рабочая жидкость | Минеральное масло (HL, HLP) поDIN 51 524; Биологически разлагаемые жидкости по VDMA 24 568 (см. также RD 90 221); HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетический эфир); Другие жидкости - по заявке | ||||||
| Температура рабочей жидкости °C | – 20 до + 80 для уплотнений FPM | ||||||
| Диапазон вязкости мм2/с | 10 до 800 | ||||||
| Максимальный расход л/мин | 400 | ||||||
| Чистота рабочей жидкости | Максимально допустимая загрязненность - класс 9 по NAS 1638 . Мы рекомендуем соответствующий фильтр с коэффициентом фильтрации b10 ³ 75. | ||||||
| Масса кг | NG6 | NG8 | NG10 | NG15 | NG20 | NG25 | NG30 |
| 0,3 | 0,4 | 0,7 | 1,1 | 1,9 | 3,2 | 4,1 | |
| NG | D1 по ISO 228/1 | Æ D2 | L | SW1 | SW2 | T |
| 6 | G 1/4 | 34 | 65 | 22 | 32 | 12 |
| 8 | G 3/8 | 38 | 65 | 24 | 36 | 12 |
| 10 | G 1/2 | 48 | 80 | 30 | 46 | 14 |
| 15 | G 3/4 | 58 | 100 | 41 | 55 | 16 |
| 20 | G 1 | 72 | 110 | 46 | 70 | 18 |
| 25 | G 1 1/4 | 87 | 130 | 55 | 85 | 20 |
| 30 | G 1 1/2 | 93 | 150 | 60 | 90 | 22 |
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана MK или MG, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900420289 | MK10G1X/ |
|
R901404358 |
MK10G1X/J3V |
| R900363511 | MK10G1X/V/12 |
| R901272201 | MK10G1X=V |
| R901410695 | MK15G1X/ |
| R901404359 | MK15G1X/J3V |
| R900385474 | MK15G1X/V/12 |
| R900456840 | MK15G1X/V/2 |
| R901251519 | MK15G1X=V |
| R901224660 | MK20G1X/ |
| R901376734 | MK20G1X/J3V |
| R900353821 | MK20G1X/V/12 |
| R900429842 | MK20G1X/V/2 |
| R901404476 | MK20G1X=J3V |
| R901431736 | MK25G1X/J3V |
| R900351330 | MK25G1X/V/12 |
| R900468315 | MK25G1X/V/2 |
| R901433235 | MK30G1X/ |
| R901438516 | MK30G1X/J3V |
| R900385475 | MK30G1X/V/12 |
| R900428202 | MK30G1X/V/2 |
| R901353428 | MK6G1X/ |
| R901404357 | MK6G1X/J3V |
| R900462319 | MK6G1X/V/2 |
| R901260907 | MK6G1X=V |
| R901226940 | MK8G1X/ |
| R901384688 | MK8G1X/J3V |
| R900427198 | MK8G1X/V/2 |
| R901304561 | MK8G1X=V |
| R901407044 | MG10G1X/J3V |
| R900508441 | MG10G1X/V/12 |
| R900474693 | MG10G1X/V/2 |
| R900244829 | MG10G1X=V |
| R901255443 | MG15G1X/ |
| R900487395 | MG15G1X/V/12 |
| R900359113 | MG15G1X/V/2 |
| R901251518 | MG15G1X=V |
| R900422149 | MG20G1X/ |
| R900508442 | MG20G1X/V/12 |
| R900483955 | MG25G1X/V/12 |
| R901196137 | MG30G1X/ |
| R900422152 | MG30G1X/ |
| R900452646 | MG30G1X/V/12 |
| R900357212 | MG30G1X/V/2 |
| R901349757 | MG6G1X/ |
| R900499402 | MG6G1X/V/2 |
| R901400315 | MG8G1X/ |
