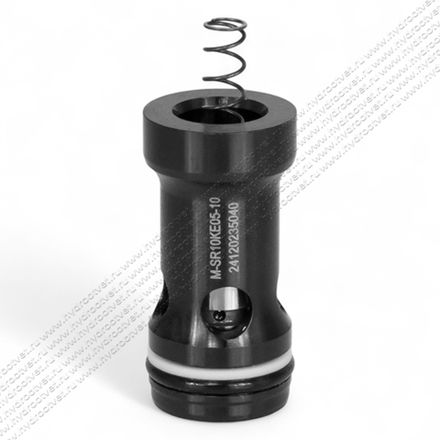

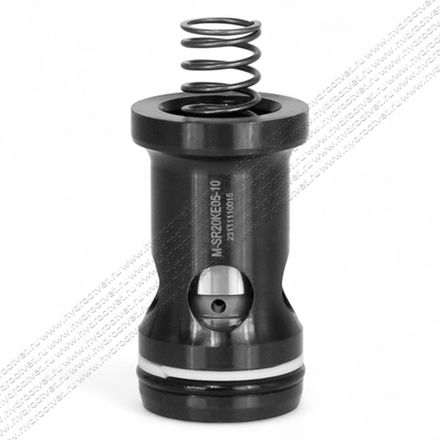

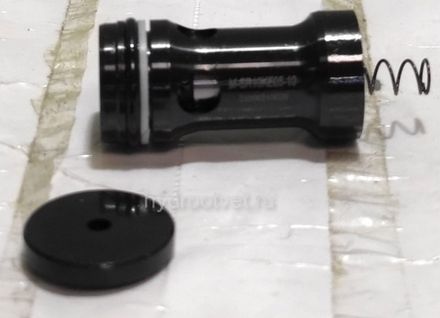

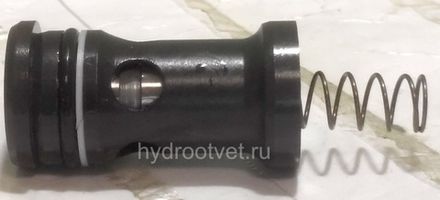

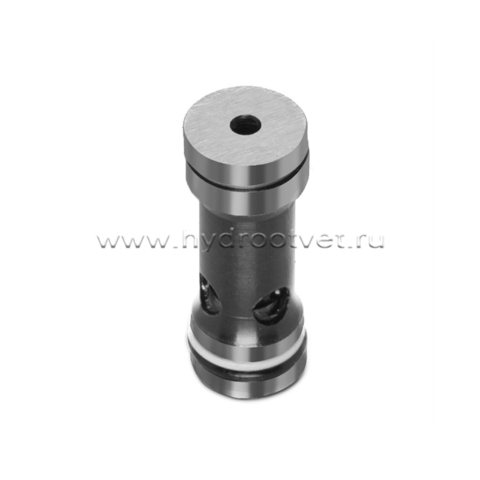

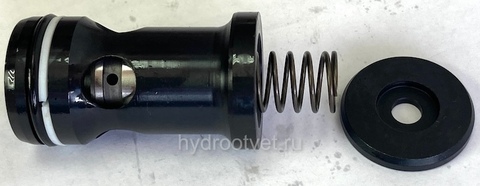

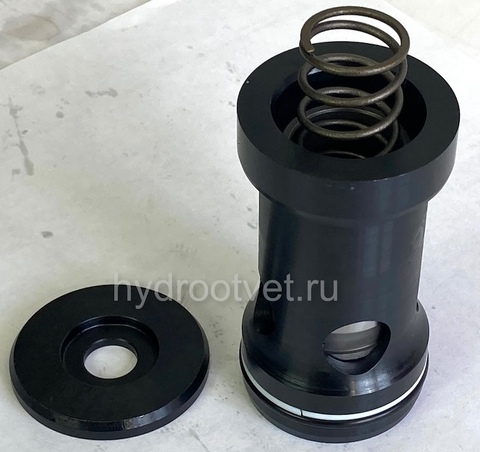

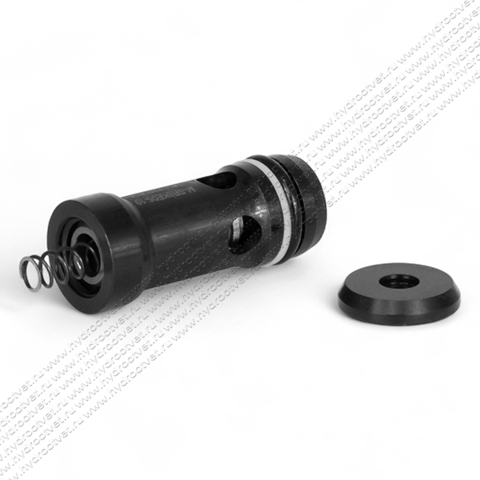

M-SR - Обратный клапан картриджного монтажа Ду8 - Ду30

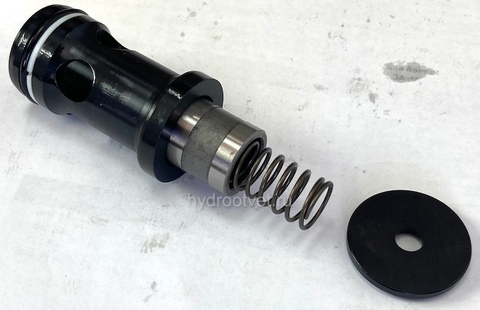

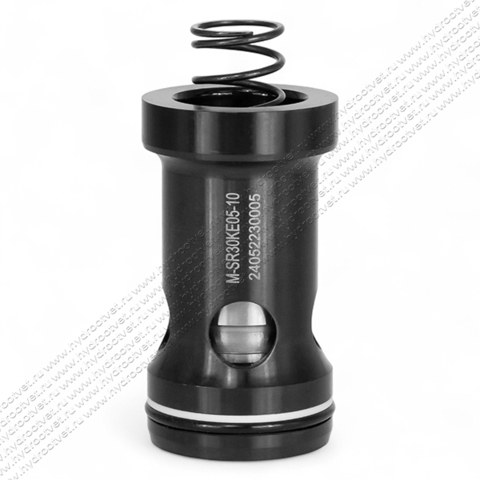

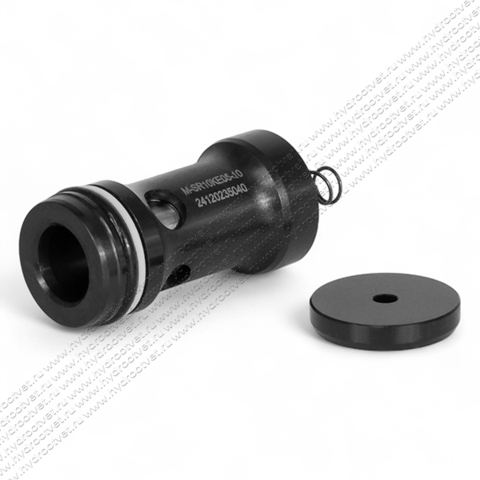

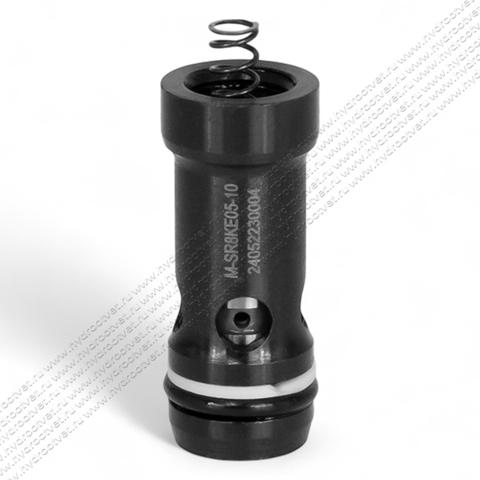

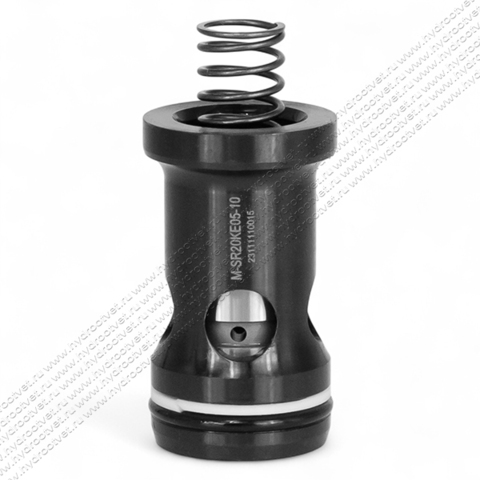

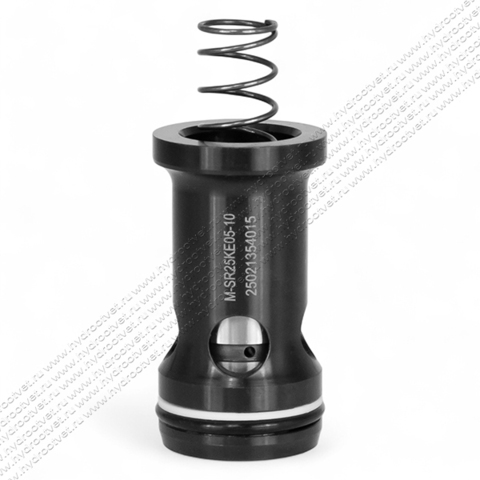

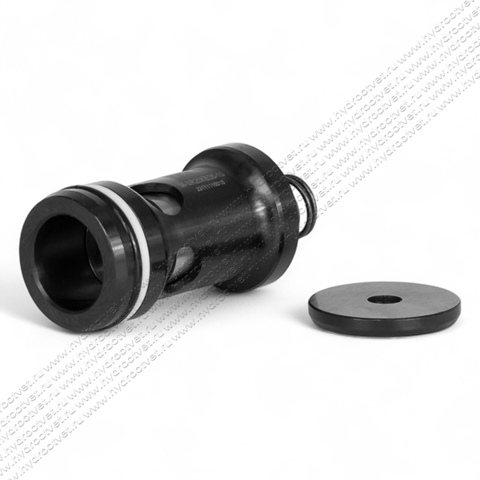

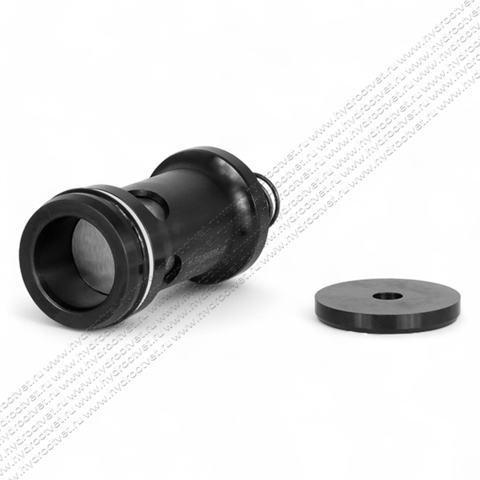

Клапан M-SR предназначен для встраиваемого монтажа непосредственно в гидроблок. Клапан не имеет корпуса и выполнен в виде картриджа (вставки). Основная функция клапана - свободное пропускание потока масла в одном направлении и запирание - в обратном. Помимо типоразмеров и величин давлений открытия клапан имеет два исполнения - для прямого канала в гидроблоке и для углового канала. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 8 - 30
Серия изделия 1X
Макс. рабочее давление 315 бар
Максимальный расход: 600 л/мин
Особенности:
- встраиваемый для блочных конструкций углового типа
- запирание без утечек
- разные давления открытия (по выбору)
Особенности:
- встраиваемый для блочных конструкций углового типа
- запирание без утечек
- разные давления открытия (по выбору)
| Номинальный размер | 6 | 8 | 10 | 15 | 20 | 25 | 30 |
| Масса (угловой клапан), кг | - | 0,03 | 0,05 | 0,08 | 0,14 | 0,32 | 0,47 |
| Максимальное рабочее давление, бар | 315 | ||||||
| Давление открытия, бар | см. характеристики | ||||||
| Максимальный расход, л/мин | см. характеристики | ||||||
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | ||||||
| Температура рабочей жидкости, °С | - 30 до + 80 (уплотнения NBR) | ||||||
| Диапазон вязкости, мм2/с | 2,8 до 500 | ||||||
| Чистота рабочей жидкости | Не хуже 9 класса по NAS 1638. Мы рекомендуем соответствующий фильтр с коэффициентом b10³75. | ||||||
(измерены при n = 41 мм2/с и t = 50 °С)

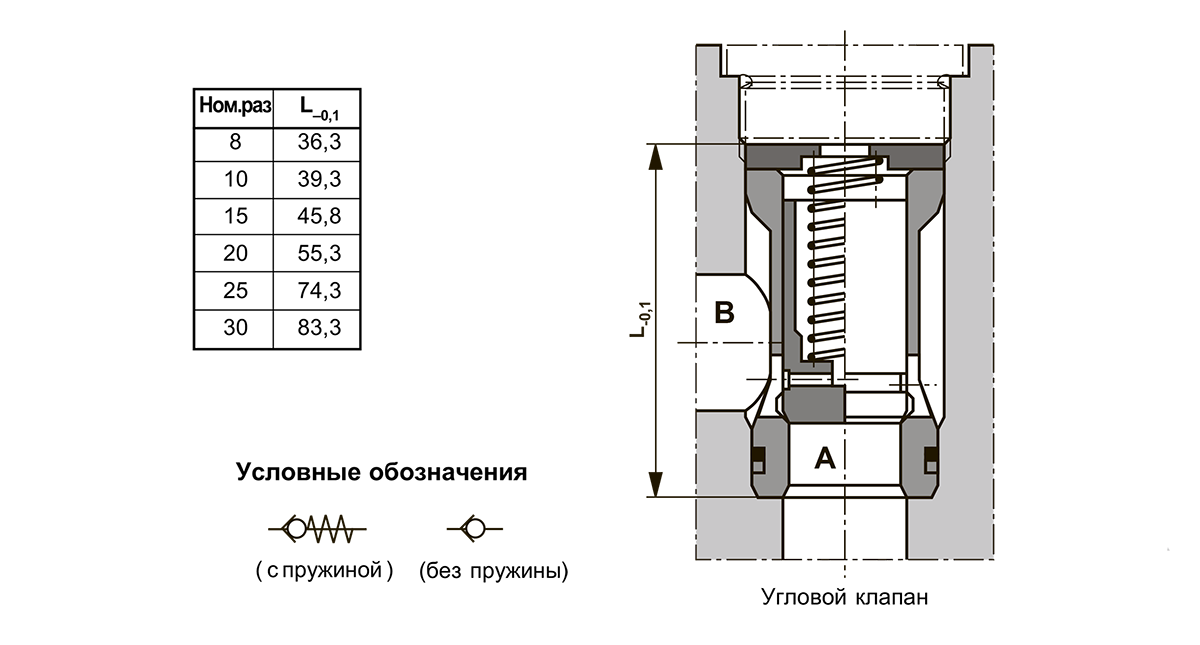

Гнездо установочное: клапан углового типа
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth M-SR, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900381073 | M-SR10KD02-1X/ | R900400003 | M-SR25KE00-1X/V | R900356969 | M-SR30KE30-1X/V | ||
| R900301891 | M-SR10KD05-1X/ | R901341380 | M-SR15KE05-1X= | R901432712 | M-SR25KE01-1X/ | R900350796 | M-SR30KE50-1X/V |
| R900440016 | M-SR10KD05-1X/B12 | R900387662 | M-SR15KE15-1X/V | R900593255 | M-SR25KE02-1X/V | R901338114 | M-SR30KE60-1X/MT |
| R900301898 | M-SR10KD15-1X/ | R900382309 | M-SR15KE30-1X/V | R900357445 | M-SR25KE05-1X/V | R900365214 | M-SR6KD02-1X/ |
| R900301905 | M-SR10KD30-1X/ | R901348955 | M-SR15KE30-1X= | R900500220 | M-SR25KE15-1X/V | R900301889 | M-SR6KD05-1X/ |
| R900365223 | M-SR10KD50-1X/ | R900361867 | M-SR15KE50-1X/V | R900346391 | M-SR25KE30-1X/ | R900301896 | M-SR6KD15-1X/ |
| R900356291 | M-SR10KE00-1X/ | R900365218 | M-SR20KD02-1X/ | R900385859 | M-SR25KE30-1X/V | R900301903 | M-SR6KD30-1X/ |
| R900484616 | M-SR10KE00-1X/V | R900301893 | M-SR20KD05-1X/ | R900351943 | M-SR25KE50-1X/ | R900437261 | M-SR6KD50-1X/ |
| R901414189 | M-SR10KE01-1X/ | R900301900 | M-SR20KD15-1X/ | R900356765 | M-SR25KE50-1X/V | R900365215 | M-SR8KD02-1X/ |
| R900374787 | M-SR10KE02-1X/V | R900301907 | M-SR20KD30-1X/ | R901192402 | M-SR30KD00-1X/ | R900301890 | M-SR8KD05-1X/ |
| R900348632 | M-SR10KE05-1X/V | R900365225 | M-SR20KD50-1X/ | R900365220 | M-SR30KD02-1X/ | R900582721 | M-SR8KD05-1X/B06 |
| R901319215 | M-SR10KE05-1X= | R900350936 | M-SR20KE00-1X/ | R900301895 | M-SR30KD05-1X/ | R900923840 | M-SR8KD05-1X/B07 |
| R900422425 | M-SR10KE15-1X/V | R900382674 | M-SR20KE00-1X/V | R900514077 | M-SR30KD05-1X/B05 | R900323467 | M-SR8KD05-1X/B08 |
| R900382015 | M-SR10KE30-1X/V | R901432713 | M-SR20KE01-1X/ | R901263853 | M-SR30KD05-1X= | R900465956 | M-SR8KD05-1X/B10 |
| R900361982 | M-SR10KE50-1X/ | R900377614 | M-SR20KE02-1X/V | R900301902 | M-SR30KD15-1X/ | R900484830 | M-SR8KD05-1X/B12 |
| R900346343 | M-SR10KE50-1X/V | R900392631 | M-SR20KE05-1X/MT | R900301909 | M-SR30KD30-1X/ | R900512017 | M-SR8KD05-1X/B14 |
| R900365216 | M-SR15KD02-1X/ | R900350795 | M-SR20KE05-1X/V | R900365227 | M-SR30KD50-1X/ | R900301897 | M-SR8KD15-1X/ |
| R900301892 | M-SR15KD05-1X/ | R900348667 | M-SR20KE15-1X/V | R900352608 | M-SR30KE00-1X/ | R900301904 | M-SR8KD30-1X/ |
| R900301899 | M-SR15KD15-1X/ | R900420865 | M-SR20KE30-1X/V | R900501576 | M-SR30KE00-1X/V | R900371497 | M-SR8KE00-1X/V |
| R900301906 | M-SR15KD30-1X/ | R900430183 | M-SR20KE50-1X/V | R901432601 | M-SR30KE01-1X/ | R901425717 | M-SR8KE01-1X/ |
| R900365224 | M-SR15KD50-1X/ | R900365219 | M-SR25KD02-1X/ | R900356970 | M-SR30KE02-1X/V | R900361251 | M-SR8KE02-1X/V |
| R900573554 | M-SR15KD50-1X/B08 | R900301894 | M-SR25KD05-1X/ | R900350797 | M-SR30KE05-1X/V | R900357718 | M-SR8KE05-1X/V |
| R900405182 | M-SR15KE00-1X/V | R900403942 | M-SR25KD05-1X/B10 | R901432895 | M-SR30KE120-1X/ | R901280323 | M-SR8KE05-1X= |
| R901425705 | M-SR15KE01-1X/ | R900301901 | M-SR25KD15-1X/ | R901335698 | M-SR30KE120-1X/SO28 | R900397443 | M-SR8KE15-1X/V |
| R900390429 | M-SR15KE02-1X/V | R900301908 | M-SR25KD30-1X/ | R900379888 | M-SR30KE15-1X/V | R901349180 | M-SR8KE15-1X= |
| R901351241 | M-SR15KE02-1X= | R900365226 | M-SR25KD50-1X/ | R901347873 | M-SR30KE15-1X= | R900483387 | M-SR8KE30-1X/V |
| R900350794 | M-SR15KE05-1X/V | R900361983 | M-SR25KE00-1X/ | R900430077 | M-SR8KE50-1X/V |
