Электроразъемы для гидравлических клапанов
Обратите внимание, что предлагаемые нашем магазином дискретные распределители, пропорциональные клапаны без устроенного усилителя и реле давления HED8 по аналогии с аппаратурой Бош Рексрот* не комплектуются ответными штекерами. Это отражается в коде для заказа буквой K, например, 4WEH10C4X/6EG24N9K4. K4 в данном случае обозначает тип разъема на клапане под штекер типа Z4 или Z5L (с индикацией). Однако, Вы также можете заказать клапан с уже установленным штекером, указав это в коде для заказа, на что ссылается оригинальный каталог. В таком случае код выше указанного распределителя будет выглядеть: 4WEH10C4X/6EG24N9Z5L
Пропорциональные клапаны со встроенными электронными усилителями поставляются в комплекте с ответными штекерами.
Популярные модели электроразъемов поддерживаются на складе.
В данном разделе представлены электрические штекеры для гидравлических клапанов.
Присоединительные штекеры по DIN 43 650 A и ISO 4400, 2 контакта + PE = для распределителей с разъемами "K4".
Присоединительные штекеры по DIN 43 650 A и ISO 4400, 3 контакта + PE = для реле давления с разъемами типа “K14".
Присоединительные штекеры немецкому стандарту DT06-2S-CE01, 2 контакта + PE = для распределителей с разъемами "K40".

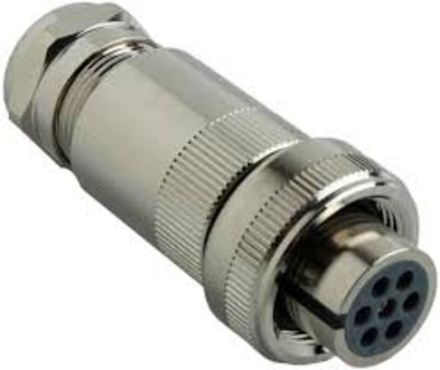

Присоединительные штекеры для пропорциональных клапанов со встроенной электроникой, 6 контактов + PE = для распределителей с разъемами по стандарту EN175201-804.

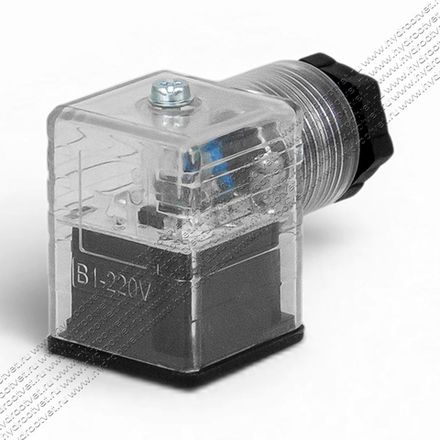

Присоединительные штекеры по DIN 43 650 A и ISO 4400, 2 контакта + PE, с установленными разъемами типа "K4" для распределителей
|
Температура среды |
* стандартная |
°C |
-40 до + 125 |
|
• с индикацией/выпрямит |
°C |
-20 до + 60 |
|
|
Защита по DIN 40 050 |
IP65 (для установленного и закрепленного) |
||
|
Рабочее напряжение |
|
В |
см. данные для заказа на стр 2 |
|
Макс.рабочий ток |
• стандартный |
А |
16 |
|
|
• с индикатором |
А |
4 |
|
|
• с выпрямителем |
А |
1.5 |
|
Потребление энергии индикатором |
мА |
приблизит. 10 |
|
|
Цвет индикатора |
желтый |
||
|
Количество контактов |
2 + PE |
||
|
Внешний диаметр кабеля |
мм |
4.5 до 10 |
|
Присоединительные штекеры по DIN 43 650 A и ISO 4400, 3 контакта + PE, для реле давления с разъёмами типа "K14"
|
Температура среды |
* стандартные |
°C |
-40 до + 125 |
|
• с индикаторам |
°C |
-20 до + 60 |
|
|
Защита по DIN 40 050 |
IP65 (для установленного) |
||
|
Рабочеенапряжение |
|
В |
см.выше данные для заказа |
|
Мах. рабочий ток |
• стандартные |
A |
16 |
|
|
• с индикатором |
A |
4 |
|
Потребление энергии индикатором |
мА |
приблизит. 10 |
|
|
Цвет индикатора |
желтый |
||
|
Количество контактов |
3 + PE |
||
|
Внешний диаметр кабеля |
мм |
4.5 до 10 |
|
